Misturas homogêneas e heterogêneas no beneficiamento mineral

O que você vai aprender neste guia

Uma mistura homogênea tem a mesma composição em toda a sua extensão, na escala em que é observada, enquanto uma mistura heterogênea tem partículas ou regiões com composição diferente. Este guia explica as duas definições do ponto de vista da engenharia, mostra por que o minério e a brita são misturas heterogêneas e liga cada método de separação de misturas estudado na escola ao equipamento que o aplica na usina. Ele foi escrito para engenheiros, operadores e compradores que precisam entender o que um material exige antes de especificar equipamentos, e parte de a ciência por trás da britagem e da moagem.

Misturas homogêneas e heterogêneas: definições de trabalho

Mistura é uma porção de matéria formada por duas ou mais substâncias químicas, chamadas componentes. Cada componente mantém a sua identidade, por isso uma mistura pode ser separada sem romper as ligações químicas dos componentes. As rochas são um bom exemplo: os tipos de rochas usados na produção de brita são misturas de minerais, e não substâncias puras.

A classificação depende de a composição ser igual em todos os pontos:

• Mistura homogênea (solução): tem uma única fase. Qualquer amostra tem a mesma composição. Exemplos: ar, água do mar, salmoura, água de processo com sais dissolvidos e a maioria das ligas metálicas.
• Mistura heterogênea: tem duas ou mais fases, ou partículas que podem ser distinguidas. A composição muda de uma amostra para outra. Exemplos: brita, concreto, minério, polpa de moagem e ar com poeira.

A definição escolar costuma deixar de fora um ponto decisivo na usina: a escala. Uma carga de calcário britado na correia parece uniforme vista a 10 m de distância. Com uma lupa, aparecem partículas de tamanhos e impurezas diferentes. No microscópio, uma única partícula pode conter vários minerais. Dizer que um material é “homogêneo” só faz sentido quando se informa a escala de observação e a massa da amostra.

Nota da tabela: classificação de engenharia de correntes de processo comuns; a rota indica o primeiro passo usual, não o fluxograma completo.

Os termos de tamanho usados neste guia estão explicados em F80, P80, mesh, milímetros e micrômetros.

Por que o minério e a brita são misturas heterogêneas

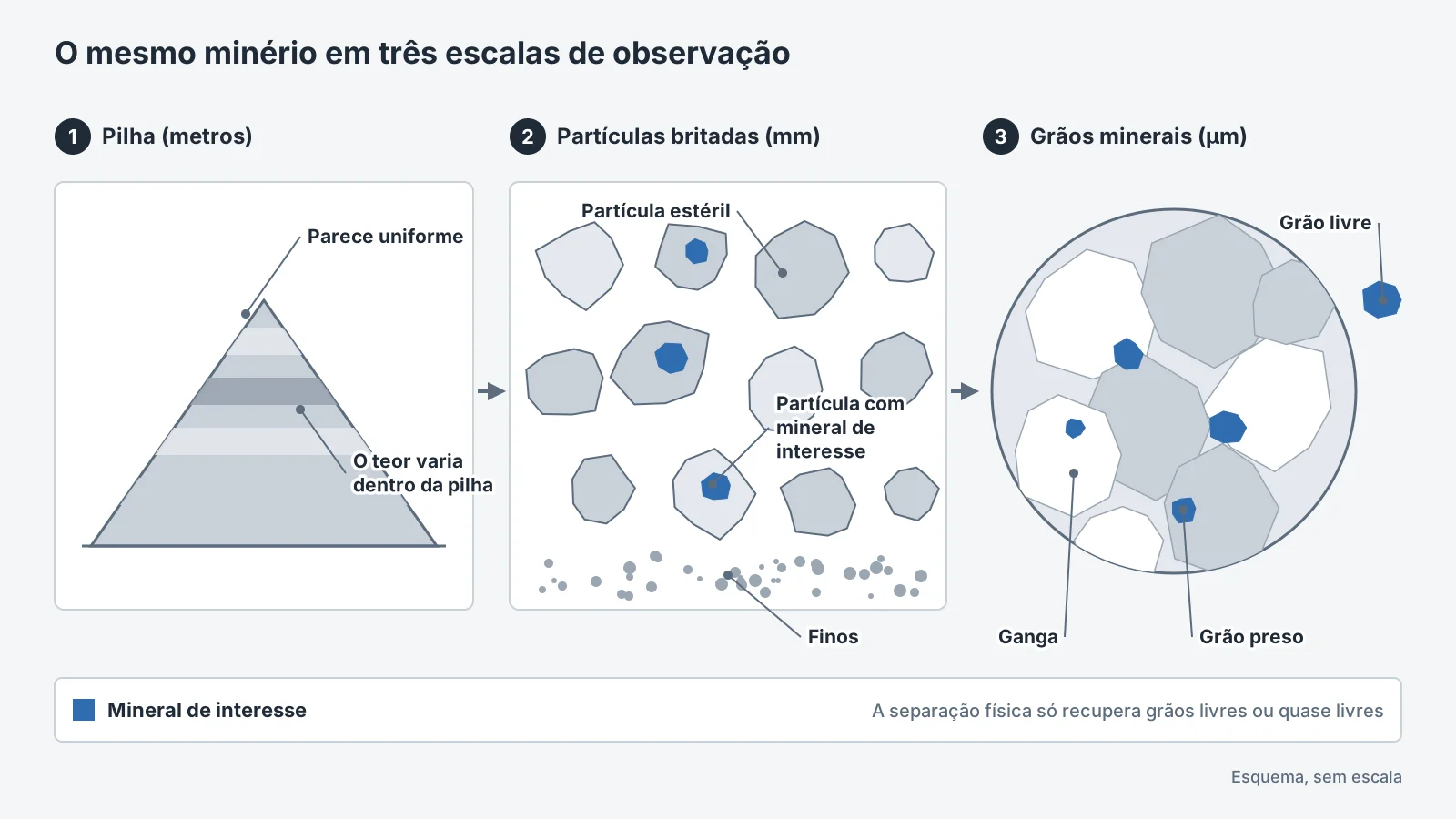

O material que chega a uma usina de britagem é heterogêneo em todas as escalas que importam para o processo. Mesmo uma jazida relativamente pura, como o calcário para cimento, cal e carbonato de cálcio, tem camadas de argila, bandas de sílica e zonas alteradas. Três escalas definem o comportamento da usina:

• Escala da jazida e da pilha (metros): o teor muda entre bancadas, desmontes e caminhões. Uma pilha que parece uniforme guarda essa variação.
• Escala da partícula (milímetros): depois da britagem, as partículas diferem em tamanho, forma e composição. Argilas e minerais macios tendem a ir para os finos.
• Escala do grão (micrômetros): os minerais de interesse formam grãos presos na ganga. Um separador físico só recupera um grão livre, ou quase livre, da ganga.

A escala do grão explica por que o minério é moído. A britagem e a moagem quebram as partículas até liberar a maior parte dos grãos de interesse. O tamanho de moagem é definido pelo tamanho de grão do mineral de interesse, não por conveniência. Moer grosso demais deixa grãos presos, que se perdem nos rejeitos; moer muito mais fino que o necessário gasta energia e gera lamas que a maioria dos separadores recupera mal.

O manuseio acrescenta um segundo efeito. Uma mistura heterogênea de partículas se “desmistura” quando se movimenta: as partículas grossas rolam para a base da pilha e os finos se concentram sob o ponto de descarga da correia. Essa segregação é a principal razão para duas amostras da “mesma” pilha darem resultados diferentes. O minério de ouro é um caso extremo, e o guia sobre como processar minério de filão sem mercúrio mostra como o tamanho de moagem e a recuperação gravítica dependem um do outro.

Métodos de separação de misturas: da sala de aula à usina

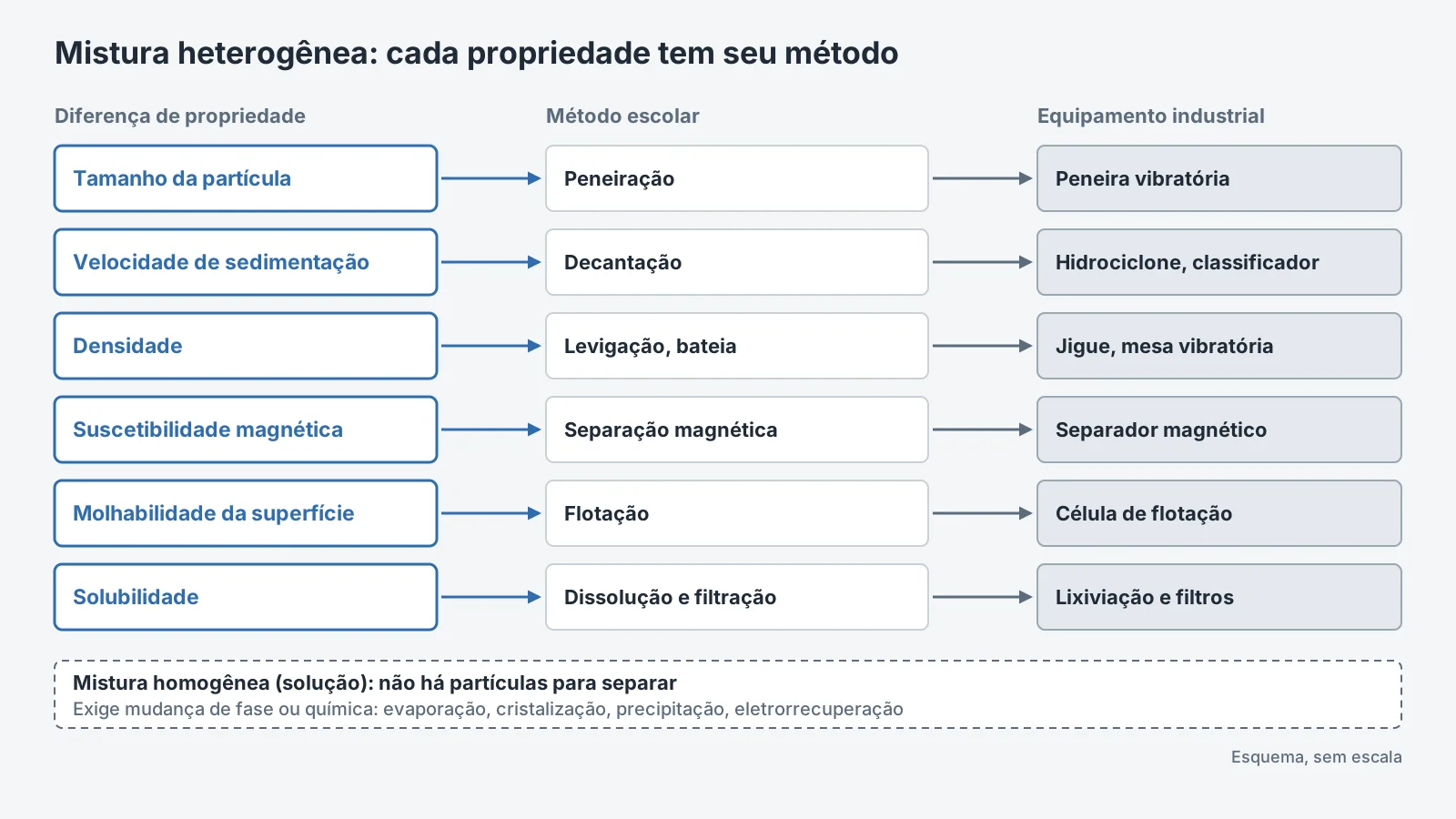

Toda separação física usa uma diferença de propriedade entre as partículas de uma mistura heterogênea. O tamanho é a diferença mais simples e mais comum: a peneiração separa partículas por tamanho, e quase todo circuito de britagem depende dela. Os métodos estudados no ensino fundamental e cobrados no Enem têm versões industriais diretas:

Nota da tabela: resumo de engenharia dos métodos de separação mais comuns; a coluna de equipamentos indica escolhas típicas, não todas as opções.

A tabela leva a três regras práticas:

1. Use a maior diferença de propriedade. O ouro (densidade próxima de 19 g/cm³) e o quartzo (cerca de 2,65 g/cm³) se separam com facilidade por gravidade depois de liberados. Dois minerais de densidade parecida exigem outra propriedade, como a química de superfície usada na flotação.
2. Prepare primeiro a faixa de tamanhos. Gravidade, magnetismo e flotação funcionam bem apenas dentro de uma faixa limitada. Peneiras e classificadores definem essa faixa.
3. Retire o que danifica o equipamento. Sucata de ferro na alimentação também é uma impureza heterogênea, e um separador magnético protege a linha.

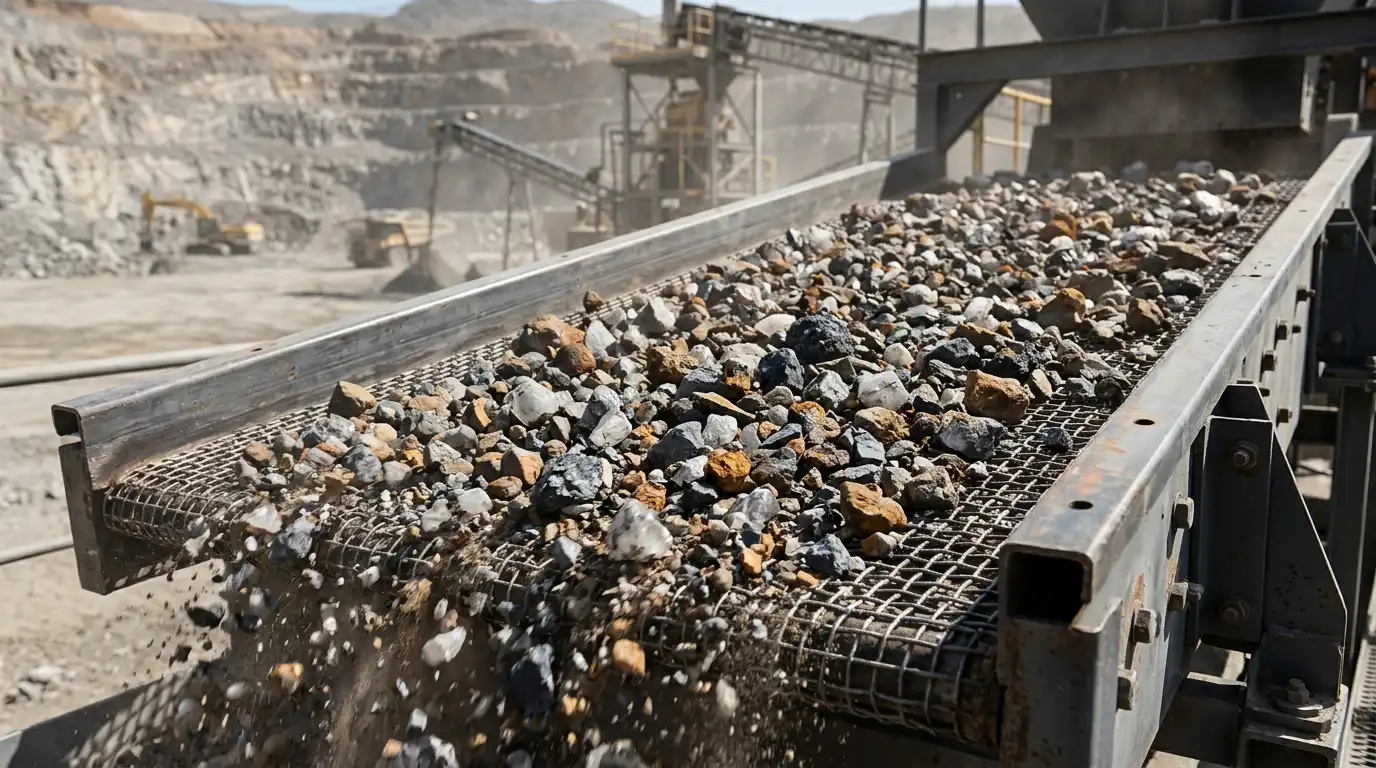

Para peneirar rocha britada, a S5X Criba Vibratória é uma peneira inclinada de movimento circular. Ela é fabricada em larguras de 1800 a 3000 mm, com 2 a 4 decks, aberturas de tela de 2 a 70 mm e capacidades de 60 a 1200 t/h, conforme o modelo. Trabalha a 800–900 rpm, com amplitude de 7 a 12 mm, apoiada em molas de borracha. Para um peneiramento mais simples, a alternativa é a E Peneira Vibratória.

Misturas homogêneas na usina de beneficiamento

Hidrociclones e classificadores separam uma polpa em sólidos e água, mas a água que sai deles ainda carrega sais e reagentes dissolvidos. Essa água é uma mistura homogênea. Nenhum britador, moinho ou peneira consegue separá-la, porque não há partículas para classificar.

Uma mistura homogênea só é separada por mudança de fase ou por reação química:

• Evaporação e cristalização: sal a partir de salmoura.
• Precipitação: um reagente transforma um metal dissolvido em sólido. A mistura volta a ser heterogênea e pode ser filtrada.
• Extração por solvente, troca iônica e eletrorrecuperação: recuperação de cobre e ouro a partir de licores de lixiviação.

A hidrometalurgia move o material entre as duas classes de propósito. A lixiviação dissolve o metal de um minério heterogêneo e forma uma solução homogênea; depois, a precipitação ou a eletrorrecuperação devolvem o metal ao estado sólido. O equipamento mecânico atua antes dessa cadeia: a britagem e a moagem expõem as superfícies do mineral para que a solução chegue até elas.

A química da água também pesa na separação física, porque os íons dissolvidos mudam a resposta das partículas aos reagentes de flotação.

Pilhas de homogeneização: como fazer uma alimentação heterogênea se comportar como homogênea

Muitos processos funcionam melhor com alimentação quase homogênea: o forno de cimento, o circuito de flotação de fosfato ajustado a um teor ou a linha de moinho Raymond para carbonato de cálcio. Quando a jazida não fornece material uniforme, a usina o homogeneíza em pilhas.

A pilha de homogeneização é formada por muitas camadas finas e retomada em fatias por toda a seção. Assim, cada fatia retomada contém material de todas as camadas. O resultado é medido pela razão de redução de variância (VRR): a variância da saída dividida pela variância da entrada. Quanto menor, melhor:

• O empilhamento tipo chevron com retomada de seção plena pode reduzir a variância em cerca de dez vezes (VRR próxima de 0,1).
• Em simulações de pilhas circulares, o empilhamento tipo chevron otimizado chegou a uma VRR próxima de 0,12, e o empilhamento em cones otimizado, a cerca de 0,23.
• Em uma mina de fosfato do Brasil Central, com pilhas de cerca de 110.000 t, o intervalo de incerteza obtido por simulação geoestatística dos teores incluiu o valor amostrado na usina em 92% das 50 pilhas analisadas. O planejamento das pilhas, portanto, pode ser verificado antes da formação.

A homogeneização tem limites. Ela suaviza variações de curto prazo dentro do volume de uma pilha, mas não corrige uma mudança de teor de longo prazo na jazida. Também não remove a segregação que ocorre depois da retomada; no empilhamento chevron, as partículas grossas tendem a rolar para a base da pilha. A uniformidade da alimentação depende ainda do tamanho e da umidade, e não só da química.

Os moinhos mostram isso com clareza. O Moinho Raymond Inteligente MGW exige alimentação britada abaixo de 20 mm, com umidade abaixo de 6% e dureza Mohs abaixo de 9. O alimentador de correia, o moinho principal e o ventilador são intertravados, e a taxa de alimentação se ajusta automaticamente ao nível de material, o que ajuda a manter a finura do produto quando a alimentação varia. Uma alimentação homogeneizada, de tamanho controlado e seca permite que esse controle trabalhe dentro de uma faixa estreita. A mesma lógica vale para a produção de pó de rocha fosfática.

Amostragem de um material heterogêneo

Toda decisão de controle de teor, todo teste de aceitação e todo laudo de produto de uma planta de lavagem e peneiramento de areia e pedras dependem de uma amostra que represente um lote heterogêneo. A teoria da amostragem separa dois tipos de heterogeneidade:

• Heterogeneidade de constituição: as próprias partículas têm composições diferentes. Ela gera o erro fundamental de amostragem, que pode ser reduzido com uma amostra maior ou com britagem mais fina antes do quarteamento, mas nunca eliminado.
• Heterogeneidade de distribuição: as partículas não estão distribuídas ao acaso por causa da segregação. Ela gera o erro de agrupamento e segregação, que diminui quando se coletam muitos incrementos pequenos em vez de poucos grandes.

Os erros sistemáticos são diferentes: os erros de delimitação, extração e preparação vêm de procedimento incorreto e podem ser eliminados. Por isso a norma brasileira de amostragem de agregados define onde e como coletar os incrementos. As regras práticas são:

1. Colete muitos incrementos em todo o fluxo. Uma única pazada da superfície da pilha não é uma amostra.
2. Amostre um fluxo em queda ou uma correia parada, em toda a largura. Evite a base e a superfície das pilhas, onde a segregação é maior.
3. Brite antes de quartear, usando quarteador de rifles (tipo Jones) ou divisor rotativo. Use o quarteamento manual em pilha cônica só quando não houver divisor.
4. Registre a granulometria e a umidade junto com cada resultado, para comparar resultados na mesma base.

Os pontos de amostragem devem ser planejados junto com o fluxograma, porque o melhor local costuma ser uma transferência nos circuitos aberto e fechado de britagem.

Perguntas frequentes

O minério é uma mistura homogênea ou heterogênea?

O minério é uma mistura heterogênea. Ele contém o mineral de interesse e os minerais de ganga em grãos separados, e o teor varia de um ponto a outro da jazida. Por isso o minério é britado e moído até liberar os grãos antes da separação, como explica o que é cominuição.

O concreto é uma mistura homogênea?

Não. O concreto é uma mistura heterogênea de pasta de cimento, areia e brita. Um traço bem misturado é uniforme o bastante para uso estrutural, mas um corte mostra as partículas com clareza. A brita, por sua vez, é classificada por peneiramento.

A polpa de moagem é uma mistura heterogênea?

Sim. A polpa é uma mistura heterogênea de partículas sólidas e água; os sólidos sedimentam quando a agitação para. A moagem a úmido no Moinho de Bolas MQ produz essa polpa, e um classificador a separa pela velocidade de sedimentação.

Uma peneira vibratória separa uma mistura homogênea?

Não. A peneira separa partículas por tamanho, e uma mistura homogênea não tem partículas a separar. Os sais dissolvidos passam por qualquer tela junto com a água. Peneiras como a S5X Criba Vibratória trabalham apenas com misturas sólidas heterogêneas.

Por que uma pilha de aparência uniforme dá resultados de laboratório diferentes?

Porque a pilha é heterogênea na escala da partícula e foi segregada pelo manuseio. As partículas grossas rolam para a base e os finos ficam perto do centro, então amostras de pontos diferentes divergem. Muitos incrementos pequenos coletados de um fluxo em movimento dão um resultado bem mais representativo, junto com um registro padronizado dos termos de granulometria.

Referências e fontes

Para o contexto de separação por tamanho de várias destas fontes, veja como as peneiras vibratórias separam partículas.

1. IUPAC Compendium of Chemical Terminology (Gold Book) — mixture
2. Marques e Chieregati, REM – International Engineering Journal (2023): constantes de amostragem e fatores de Pierre Gy para bauxita
3. Abichequer et al., REM – Revista Escola de Minas (2012): reconciliação do planejamento de pilhas de homogeneização por simulação geoestatística
4. Loubser e de Korte, Journal of the SAIMM (2015): fatores que influenciam a eficiência de homogeneização em pilhas circulares
5. ABNT NBR 16915 — Agregados — Amostragem

Leitura relacionada: como o tipo de rocha influencia a britagem.
