Termos de granulometria: F80, P80, mesh, milímetros e micrômetros

O que você aprenderá neste guia

F80 e P80 são os tamanhos de partícula nos quais 80% da alimentação e do produto, respectivamente, passam por uma abertura de referência. Este guia explica a relação desses termos com distribuição granulométrica, mesh, milímetros e micrômetros. Também mostra por que mesh não é uma conversão matemática simples e como registrar requisitos de tamanho em especificações de britadores e moinhos. O conteúdo atende engenheiros, equipes de compras e operadores que precisam comparar requisitos de alimentação e produto. Para mais contexto, consulte nosso guia sobre tipos de moinhos de moagem mineral.

O que F80 e P80 realmente significam

F80 e P80 representam um ponto da distribuição granulométrica. F80 é o tamanho no qual 80% da alimentação passa. P80 é o tamanho correspondente do produto.

O valor é obtido a partir de uma curva granulométrica acumulada. A análise por peneiramento pode fornecer dados para tamanhos grossos e médios. Para materiais muito finos, pode ser usado um método como difração a laser.

O ponto principal é simples: F80 e P80 descrevem estatisticamente uma distribuição. Eles não representam o tamanho máximo da partícula nem o número de mesh de uma única peneira.

Em estudos de cominuição, a razão F80/P80 também é usada como razão de redução em 80% passante. A razão é adimensional quando os dois tamanhos estão na mesma unidade.

Por exemplo, uma redução de F80 = 10 mm para P80 = 1 mm produz RR80 igual a 10. Isso não significa que todas as partículas diminuíram exatamente dez vezes.

Para ampliar o contexto, consulte nosso guia sobre tipos de moinhos de moagem mineral.

Milímetros e micrômetros: a conversão direta

Milímetros e micrômetros são unidades de comprimento, portanto a conversão entre eles é exata. Um milímetro equivale a 1.000 micrômetros. Um micrômetro equivale a 0,001 milímetro.

Tamanho	Equivalente
1 mm	1.000 µm
0,5 mm	500 µm
0,25 mm	250 µm
0,149 mm	149 µm
0,074 mm	74 µm
0,044 mm	44 µm
0,038 mm	38 µm
0,005 mm	5 µm

A conversão muda apenas a unidade. Portanto, um F80 de 0,50 mm representa o mesmo tamanho físico que 500 µm.

Isso é importante quando uma especificação de britagem usa milímetros e um ensaio de moagem usa micrômetros. Os valores podem ser comparados depois da conversão, mas o método de medição continua relevante.

A mesma regra vale para P80. Um P80 de 74 µm é exatamente 0,074 mm.

Como exemplo, a tabela do Moinho Raymond Inteligente MGW informa faixa de produto de 1,6–0,038 mm. Isso corresponde a 1.600–38 µm.

Consulte Moinho Raymond Inteligente MGW para o contexto do equipamento.

Mesh e micrômetros estão relacionados, mas não são iguais

Mesh é uma designação de peneira. Micrômetros e milímetros são unidades de comprimento. Em peneiras pequenas, mesh costuma indicar o número de aberturas por polegada linear. A abertura real também depende do diâmetro do fio e da construção da peneira.

Mesh	Abertura aproximada (µm)	Abertura aproximada (mm)
20	841	0,841
40	420	0,420
60	250	0,250
80	177	0,177
100	149	0,149
140	105	0,105
170	88	0,088
200	74	0,074
230	63	0,063
270	53	0,053
325	44	0,044
400	37	0,037

Esses valores são aberturas de peneira de referência. Eles não devem ser tratados como uma conversão matemática exata para todas as convenções de mesh.

Diferentes séries de peneiras podem usar designações que não coincidem em todos os pontos. Por isso, documentos de compra devem indicar o padrão de peneira quando mesh for um requisito crítico.

Os sinais + e − também mudam o significado. Material −200 mesh é mais fino que a abertura da peneira de 200 mesh. Material +200 mesh fica retido nessa peneira.

Para controle de produto, “P80 = 74 µm” é mais preciso do que apenas “pó de 200 mesh”. O primeiro informa diretamente o critério granulométrico.

Para aplicações ultrafinas, consulte MSF Molino Ultrafino.

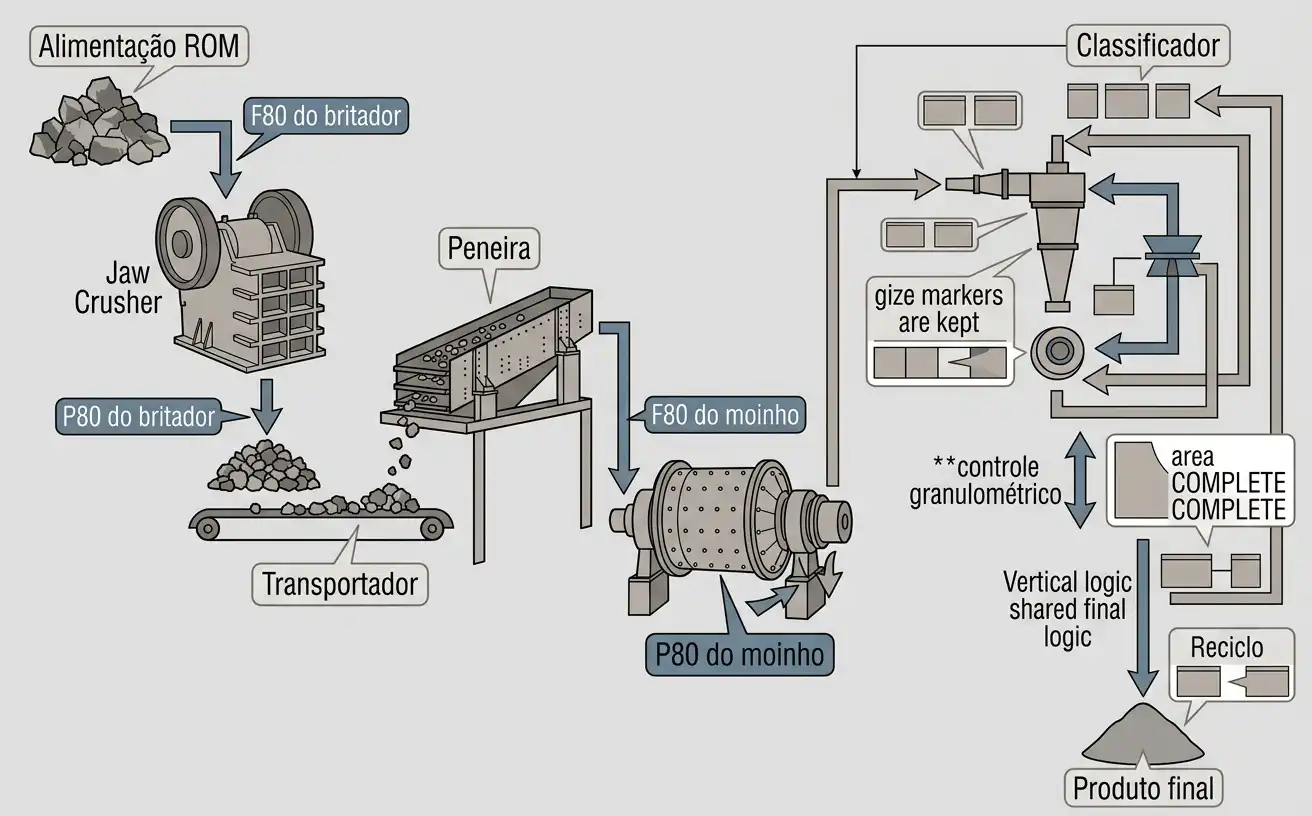

Como os termos se encaixam na britagem e na moagem

Cada termo tem uma função diferente em um circuito de cominuição. Britadores costumam ser especificados por abertura de alimentação, tamanho máximo da alimentação, ajuste de descarga e faixa do produto. Moinhos costumam se concentrar no tamanho da alimentação, no produto final e na finura requerida.

Termo	O que descreve	Unidade comum	Uso principal
Tamanho máximo da alimentação	Maior partícula indicada	mm	Seleção do equipamento
F80	Tamanho da alimentação a 80% passante	mm ou µm	Ensaios e projeto
P80	Tamanho do produto a 80% passante	mm ou µm	Meta do produto
Mesh	Designação de peneira	mesh	Análise por peneiramento
Milímetro	Unidade de comprimento	mm	Tamanhos grossos e médios
Micrômetro	Unidade de comprimento	µm	Tamanhos finos e ultrafinos

Um erro importante é tratar o tamanho máximo da alimentação como se fosse F80. Uma alimentação pode conter poucas partículas grandes e ter F80 muito menor.

O erro inverso também ocorre. P80 não define toda a distribuição do produto. Dois produtos podem ter o mesmo P80 e diferentes proporções de finos e grossos.

Em uma etapa de britagem, F80 pode descrever o material que entra no britador. Em moagem, P80 costuma ser uma meta importante para separação e liberação mineral.

Consulte nosso guia completo sobre corpos moedores para ampliar a terminologia de moagem.

Exemplo prático para uma especificação de compra

Uma especificação clara deve separar unidade, percentual passante e base de medição. Isso facilita a comparação entre propostas de diferentes fornecedores.

Uma especificação de moagem pode ser escrita assim: “Alimentação nova: 80% passante em 10 mm. Produto alvo: 80% passante em 150 µm”.

Essa redação é mais clara do que “alimentação de 10 mm e produto de 150 µm”. O percentual passante fica definido.

A ficha de compra também deve registrar material, umidade, método de ensaio, base da distribuição granulométrica, capacidade e se o valor é nominal ou garantido.

Para um moinho de bolas, tamanho e potência não são escolhidos apenas pelo P80. Dureza do minério, índice de trabalho, vazão, condições de polpa e configuração do circuito também influenciam.

A documentação do Moinho de Bolas MQ inclui versões secas e úmidas. A tabela também informa dimensões, potência, espessura do revestimento, carga de bolas e peso.

Consulte Moinho de Bolas MQ.

Erros comuns de conversão

Os erros mais comuns são simples, mas podem mudar uma comparação de equipamentos.

Tratar mesh como o inverso matemático direto do tamanho.
Misturar milímetros e micrômetros sem converter as unidades.
Chamar o tamanho máximo da alimentação de F80.
Tratar P80 como o tamanho máximo do produto.
Comparar F80 e P80 com unidades diferentes.
Omitir o padrão da peneira em um requisito baseado em mesh.
Usar mesh para um produto ultrafino quando existe um valor direto em micrômetros.

Outro problema aparece quando uma faixa de produto é apresentada como se fosse P80. Uma faixa de 1,6–0,038 mm não informa o P80 sem um percentual passante.

A documentação do MSF Molino Ultrafino lista faixas finais de 325 a 2500 mesh em vários modelos. Ela também informa um tamanho ultrafino de 5 µm. Essas informações descrevem capacidade de produto, não uma garantia automática de P80.

Consulte MSF Molino Ultrafino e sua faixa de finura.

Como escrever um requisito granulométrico claro

Um requisito bem definido deve responder quatro perguntas. Ele deve identificar o material e a fração passante. Deve indicar o tamanho e a unidade. Também deve indicar como a medição foi feita.

Um formato útil é: “F80 da alimentação = 12 mm; P80 do produto = 150 µm”. A alimentação grossa pode usar peneiramento a seco. O produto fino pode usar um método granulométrico validado. O método depende do tamanho e do material.

O método exato depende do tamanho da partícula e do comportamento do material. A designação mesh não deve substituir a abertura real quando o controle granulométrico for rigoroso.

Os materiais fornecidos para este projeto não incluem dados de planta que relacionem F80 e P80 a um ponto operacional específico. Portanto, a seleção exata do equipamento requer ensaios do material e projeto de processo para cada aplicação.

Para mais contexto sobre moinhos, consulte como funciona um moinho Raymond.

Perguntas frequentes

Para ampliar a terminologia de moagem, consulte o guia de operação do moinho de bolas.

O que significa F80 no processamento mineral?

F80 é o tamanho de partícula no qual 80% do material de alimentação passa. Ele é obtido da distribuição granulométrica. Não é o tamanho máximo da alimentação.

O que significa P80 na moagem?

P80 é o tamanho de partícula no qual 80% do produto de moagem passa. Pode ser expresso em milímetros ou micrômetros e descreve a finura do produto.

200 mesh é igual a 74 micrômetros?

Uma referência comum de peneiras dos EUA indica abertura nominal de cerca de 74 µm para 200 mesh, ou 0,074 mm. Para compras e controle de qualidade, o padrão de peneira usado deve ser especificado.

F80 e P80 podem estar em unidades diferentes?

Eles podem aparecer em unidades diferentes em um relatório, mas precisam ser convertidos para a mesma unidade antes do cálculo de F80/P80. Usar 10 mm e 100 µm diretamente produz uma razão incorreta.

325 mesh é o mesmo que 44 micrômetros?

Uma referência comum de peneiras dos EUA indica cerca de 44 µm para a abertura nominal de 325 mesh. O valor exato depende do padrão e das tolerâncias da peneira.
