Tipos de Moinho de Moagem Mineral: Onde o Moinho Raymond se Encaixa
O Que Você Vai Aprender Neste Guia
Os moinhos de moagem mineral se agrupam em algumas famílias de mecanismo: moinhos de tombamento, moinhos de anel e rolo como o Raymond, moinhos de impacto com classificação a ar, e moinhos de compressão de leito. Cada um ocupa uma posição diferente na escada de finura e serve a materiais diferentes. Este guia percorre esse panorama e posiciona o moinho Raymond dentro dele especificamente. Ele se destina a um engenheiro ou comprador reduzindo uma categoria de moinho, e ao terminar, você saberá se um moinho Raymond serve ao seu material e objetivo de finura.
Visão Geral
Um circuito de britagem reduz a rocha a um tamanho manejável. Um moinho de moagem pega essa alimentação reduzida e a transforma em pó, em uma finura que um britador não alcança. As famílias de moinho se diferenciam principalmente no mecanismo. Alguns fazem o meio tombar contra o material. Alguns comprimem o material entre um anel e rolos. Alguns dependem de classificação a ar interna. Alguns comprimem um leito de partículas diretamente.
O moinho Raymond pertence à família de anel e rolo. Não é uma solução universal de moagem. Não compete com todo outro tipo de moinho pelo mesmo trabalho. Sua posição no panorama depende de duas coisas: a faixa de finura que alcança de forma eficiente, e o material de alimentação que consegue processar sem desgaste excessivo.

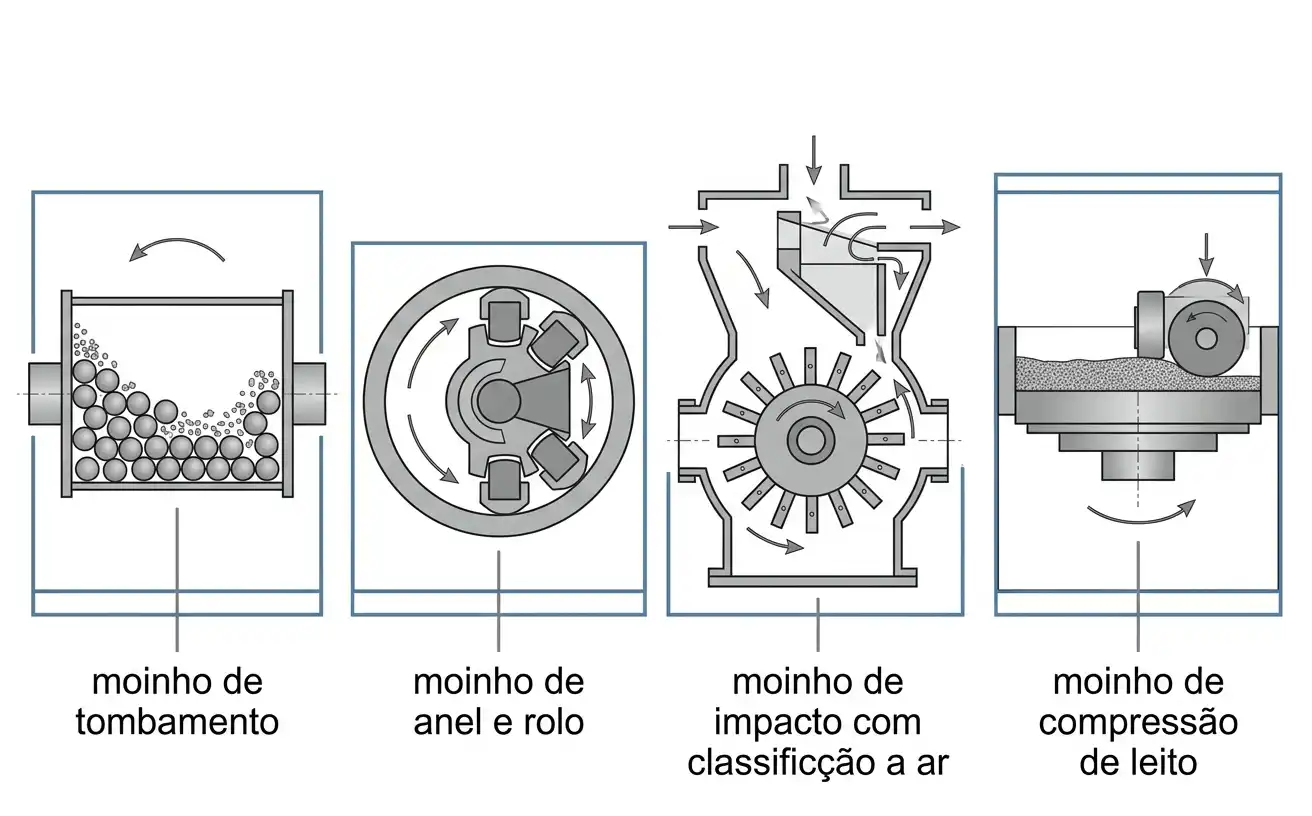

O Panorama de Moinhos por Mecanismo
Os moinhos de tombamento reduzem o tamanho de partícula por impacto e atrição. O meio de aço ou cerâmica, ou às vezes o próprio minério, sobe e cai dentro de um casco giratório. Os moinhos de bolas, de barras e SAG pertencem a essa família. Geralmente conseguem operar úmido ou seco.
Os moinhos de anel e rolo comprimem o material entre um anel fixo e rolos que se abrem para fora por força centrífuga. O moinho Raymond é o exemplo mais conhecido. Esse mecanismo opera só a seco. Ele aplica a força de forma mais direta do que um moinho de tombamento, o que geralmente reduz o consumo de energia por tonelada processada.
Os moinhos de impacto com classificação a ar combinam um estágio de moagem por impacto com um classificador interno. O classificador separa continuamente as partículas prontas das que precisam de mais moagem. Esse projeto de circuito fechado permite algo importante. Um moinho ultrafino mantém assim uma saída consistente bem abaixo do que um moinho de tombamento ou de anel consegue alcançar.
Os moinhos de compressão de leito incluem os moinhos verticais de rolos. Eles aplicam força através de um leito de partículas, entre rolos e uma mesa giratória. Esse mecanismo geralmente usa menos energia por tonelada do que os moinhos de tombamento. O equipamento custa mais, porém, e precisa de uma alimentação mais consistente.

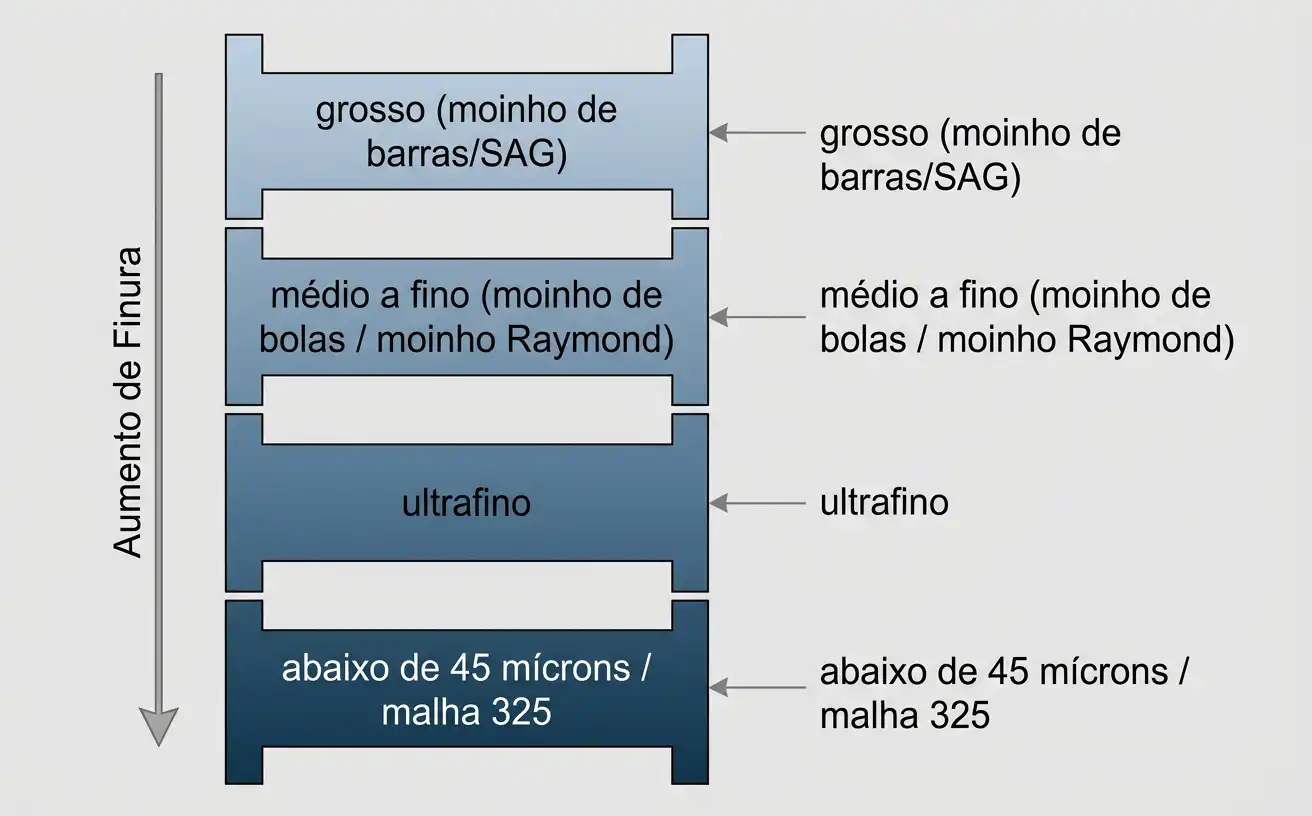

A Escada de Finura
O objetivo de finura é a variável isolada que mais rápido reduz a escolha de moinho. A moagem grossa de estágio primário usa moinhos de barras ou SAG. Eles preparam a alimentação, em vez de produzir pó pronto.
A moagem média a fina vai de 45 a 150 mícrons, aproximadamente. Ali operam tanto o moinho de bolas quanto o Raymond, ainda que para tipos de alimentação diferentes.
Abaixo de cerca de 45 mícrons, ou malha 325 pela designação de peneira ASTM E11, muda a opção ideal. Um moinho ultrafino com classificação a ar geralmente supera os outros dois nesse ponto. Um comparativo completo do moinho de bolas horizontal frente a outros moinhos de moagem cobre esse limite de finura em detalhe.

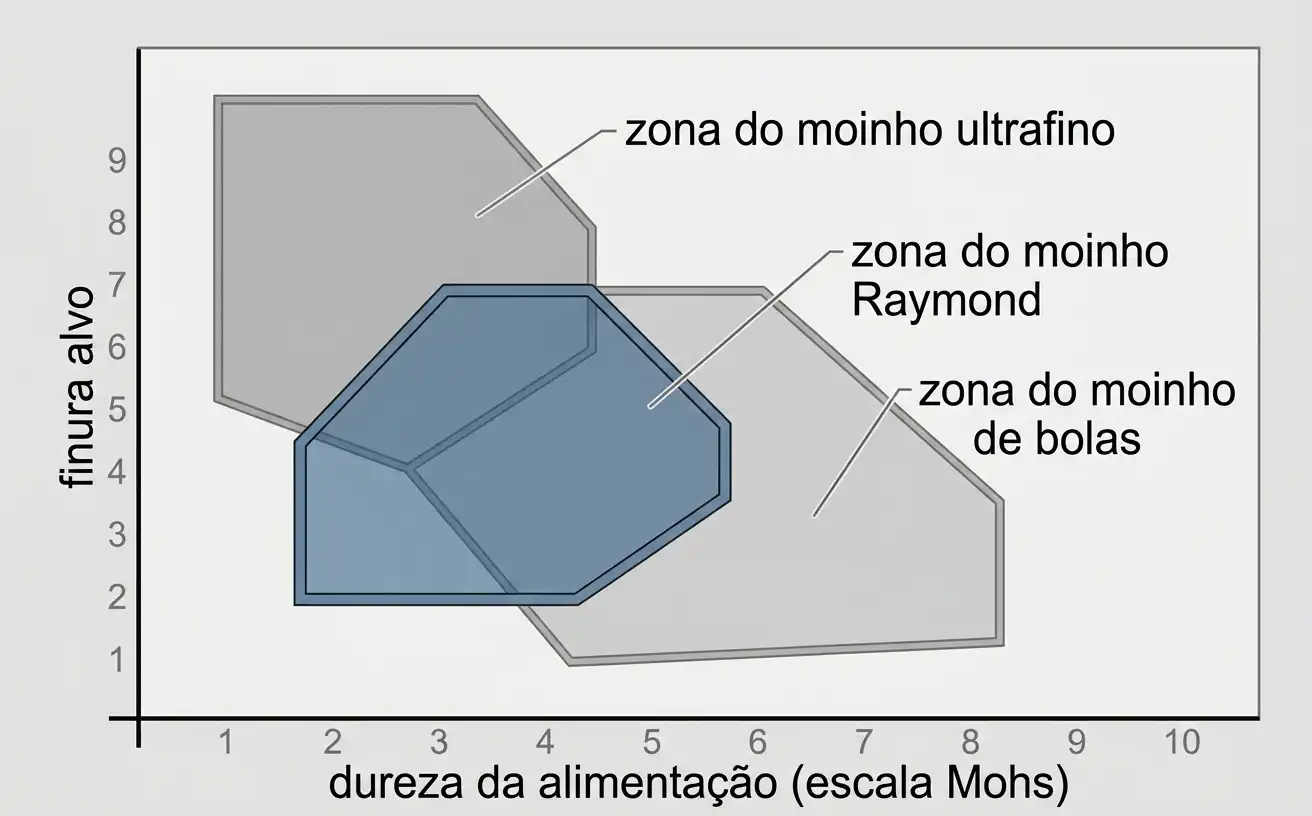

Onde o Moinho Raymond se Encaixa

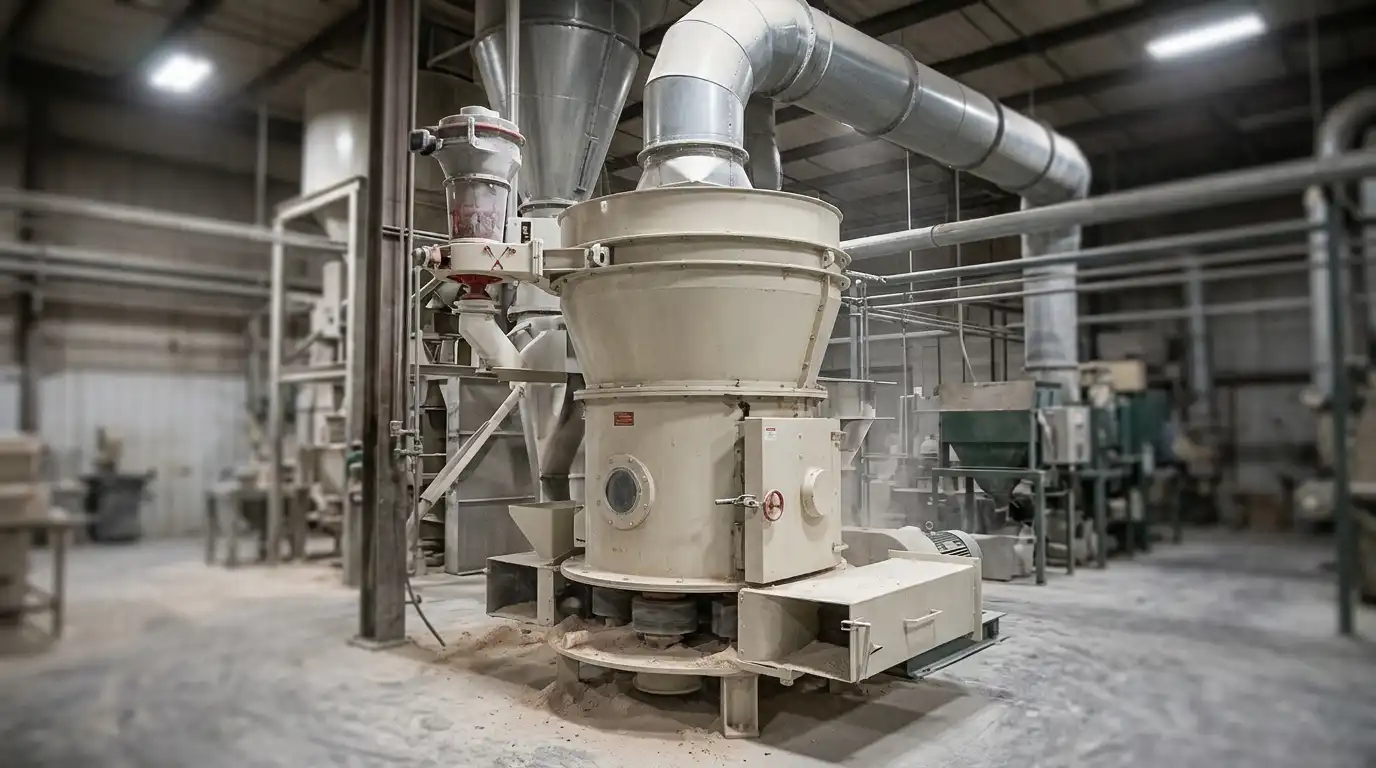

Um Moinho Raymond Inteligente MGW ocupa um lugar específico e bem definido no panorama. Ele lida com minérios não metálicos com dureza Mohs de até cerca de 7, como calcário, barita, calcita e dolomita.

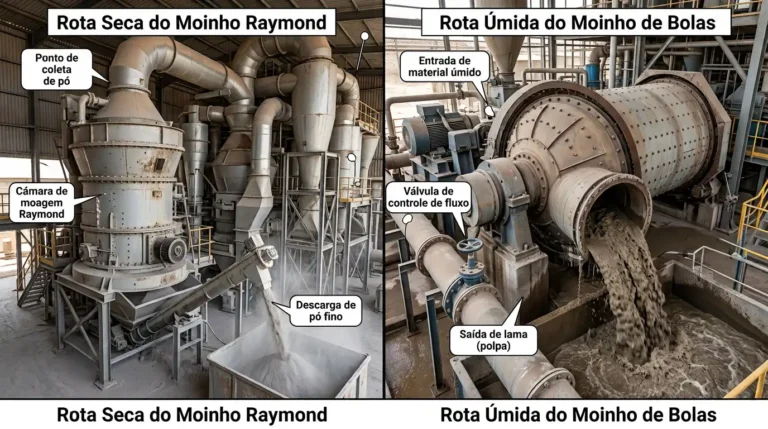

Ele precisa de umidade de alimentação abaixo de cerca de 6 por cento. Um circuito de moinho de bolas úmido tolera a umidade por projeto; o Raymond não. O excesso de umidade causa entupimento do anel e dos rolos.
Dentro dessa janela de material, um moinho Raymond tipicamente alcança malha 100 a 325, cerca de 150 a 45 mícrons. Ele consegue isso com menos potência instalada por tonelada do que um moinho de bolas na mesma faixa. Essa eficiência é a principal razão pela qual continua sendo equipamento padrão para produção de pó mineral não metálico a seco.
O limite também funciona ao contrário. Minérios metálicos, alimentação acima de Mohs 7 aproximadamente, e qualquer aplicação de processo úmido ficam fora da faixa prática do moinho Raymond. Esses casos devolvem a decisão a um moinho de bolas ou a uma família de moinho totalmente diferente.
Rota Rápida de Seleção
Três perguntas colocam a maioria das aplicações na família de moinho correta. A primeira: a alimentação é um minério metálico, ou o processo precisa de um circuito úmido? Se sim, comece com um moinho de bolas.
A segunda: a alimentação é um minério não metálico e seco, de dureza moderada? O objetivo de finura está na faixa de malha 100 a 325? Se sim, um moinho Raymond costuma ser a opção mais eficiente em energia.
A terceira: a aplicação precisa de saída mais fina que malha 325, ou uma distribuição de tamanho de partícula bem estreita? Se sim, um moinho ultrafino geralmente é a melhor opção. Às vezes ele opera em sequência depois de um primeiro estágio mais grosso.
Aplicações por Indústria e Material
Os moinhos Raymond servem diretamente ao processamento de minerais industriais. Isso inclui produção de pó de barita e óxido de cálcio, moagem de alumina e bentonita, e material portador de fertilizante. Um moinho Raymond de 12 t/h para barita ilustra esse trabalho em escala de produção. Um moinho Raymond de 25–30 t/h para óxido de cálcio mostra um caso maior.
Os moinhos de bolas continuam sendo o padrão para moagem de minério metálico antes do beneficiamento mineral. Um caso de moinho de bolas para minério de grafite mostra isso na prática. Os moinhos ultrafinos servem a mercados de cargas de alta pureza e pós especializados. Um caso de moinho ultrafino para dolomita ilustra isso, onde a distribuição de tamanho de partícula importa tanto quanto a finura bruta.
Considerações de Manutenção Entre Tipos de Moinho
A economia de desgaste difere de forma significativa conforme o mecanismo, não só conforme a tonelagem processada. Os revestimentos e o meio de moagem do moinho de bolas se desgastam por impacto direto. Costumam ser especificados em ferro fundido branco resistente à abrasão, conforme ASTM A532/A532M.
Os rolos e anéis do moinho Raymond se desgastam mais devagar em trabalho seco normal de dureza moderada. Eles são mais caros de usinar, porém, e devem ser substituídos como conjuntos combinados, não individualmente.
Uma comparação detalhada de peças de desgaste entre tipos de moinho está disponível em outro guia deste site. Consulte o guia do moinho de bolas horizontal frente a outros moinhos de moagem para esse detalhe.
Custo e Aquisição
A moagem representa uma parte grande do custo total de processamento em operações minerais. O beneficiamento e processamento representam cerca de 39 por cento do uso total de energia em operações de mineração dos Estados Unidos. A britagem e a moagem juntas representam cerca de 75 por cento da energia usada dentro dessa etapa. A moagem pesa tanto no custo de operação que a diferença de eficiência entre famílias de moinho importa mais do que o preço de compra.
Um moinho Raymond geralmente tem um custo de capital menor do que um sistema de moinho de bolas comparável com equipamento de classificação separado. Isso reflete seu projeto mais compacto e integrado. Os compradores devem, ainda assim, solicitar números de rendimento e consumo de potência ligados ao seu material e finura alvo específicos. As faixas publicadas variam conforme a dureza do minério e o teor de umidade.
Perguntas Frequentes
Que tipo de moinho é um moinho Raymond?
Um moinho Raymond é um moinho de anel e rolo. Ele mói o material comprimindo-o entre um anel de moagem fixo e rolos que se abrem para fora por força centrífuga. Um moinho de bolas, por sua vez, faz o meio tombar contra o material.
Um moinho Raymond pode processar minério metálico?
Geralmente não. Os moinhos Raymond são construídos para minérios não metálicos e secos, com dureza Mohs de até cerca de 7. Minérios metálicos e aplicações de processo úmido normalmente são tratados com um moinho de bolas.
Qual faixa de finura um moinho Raymond cobre?
Um moinho Raymond tipicamente alcança malha 100 a 325, cerca de 150 a 45 mícrons. Abaixo dessa faixa, um moinho ultrafino com classificação a ar interna geralmente se torna a opção mais eficiente.
Um moinho Raymond é mais eficiente em energia do que um moinho de bolas?
Para minérios não metálicos e secos dentro de sua faixa de dureza e finura, sim. Um moinho Raymond tipicamente usa menos potência instalada por tonelada do que um moinho de bolas. Seu mecanismo de compressão aplica a força de forma mais direta do que o meio de tombamento.
Referências e Fontes
- ASTM International — E11-24 Standard Specification for Woven Wire Test Sieve Cloth and Test Sieves
- ASTM International — A532/A532M-10(2023) Standard Specification for Abrasion-Resistant Cast Irons
- U.S. Department of Energy — Energy and Environmental Profile of the U.S. Mining Industry
- MDPI (Minerals) — Optimization of High-Pressure Grinding Roll (HPGR) Performance in an Industrial-Scale HPGR/Tower Mill Comminution Circuit
