Britador de Cone CS Symons

Capacidade: 1500-1300 t/h

Estrutura simples / Alta eficiência de trituração / Fácil manutenção

Click Here

O britador de cone Symons CS é uma versão aprimorada do britador de cone de mola tradicional, capaz de britar diversos materiais, como calcário, mármore, minério de cobre e minério de ouro.

Plantas na América Latina

Planta de Britagem de Basalto de 200 tph

Planta de Britagem de Basalto de 200-250 tph

Planta de Britagem de Xisto de 60 tph

Planta de Produção de Brita de 100-150 tph

Planta de Britagem de Pedras do Rio de 200 tph

Vantagens Técnicas

Proteção Contra o Excesso de Ferro

O sistema utiliza um dispositivo de segurança com mola e um cilindro hidráulico para manusear objetos não esmagáveis (como blocos de ferro) e é simples, confiável e ágil.

Centro de Gravidade Baixo e Estrutura Estável.

A estrutura geral apresenta boa rigidez, funcionamento suave, baixa vibração e requisitos de fundação relativamente baixos.

Pontos de Manutenção Centralizados

Os principais mecanismos de lubrificação e ajuste são relativamente concentrados, a estrutura é intuitiva e o pessoal de manutenção pode dominá-los facilmente.

Multifuncional

Adapta-se perfeitamente às necessidades das diferentes etapas do processo, como a britagem secundária e a britagem terciária fina, tornando-se muito versátil e oferecendo alta rentabilidade.

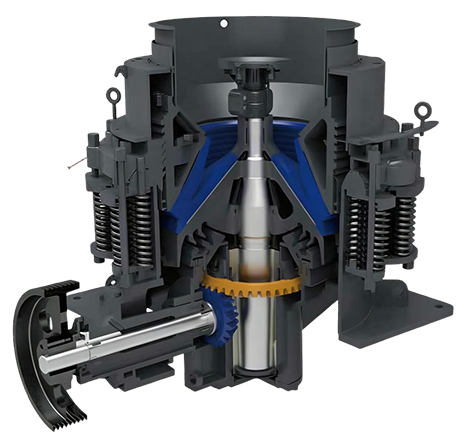

Estrutura Interna

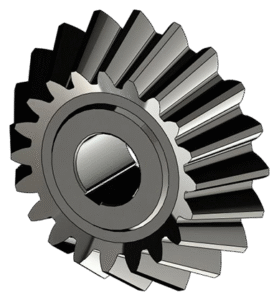

Engrenagem Cônica Pequena

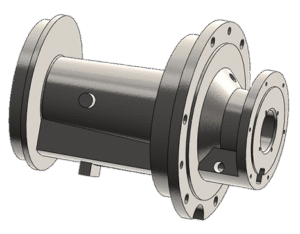

Suporte do Eixo de Transmissão

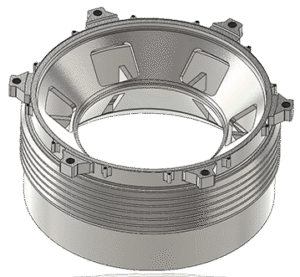

Manga de Ajuste

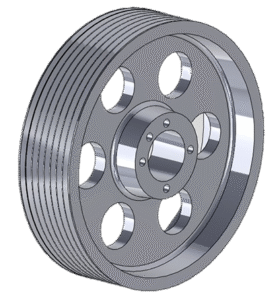

Polia Grande

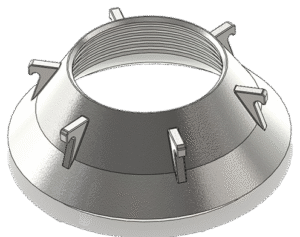

Côncavo

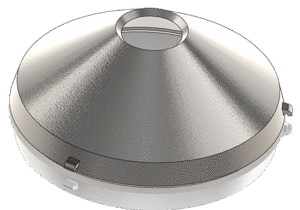

Manto

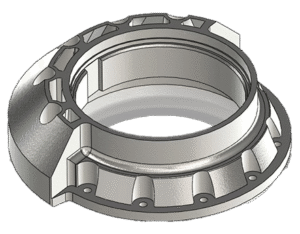

Placa de Contrapeso

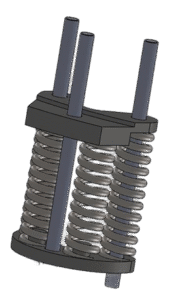

Mecanismo de Mola

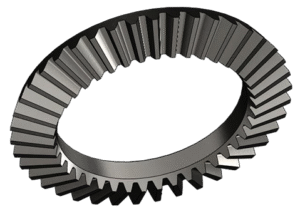

Engrenagem Cônica Grande

Princípio de Funcionamento

O britador de cone Symons utiliza um motor para acionar a rotação de uma bucha excêntrica, fazendo com que o cone móvel oscile e se aproxime e se afaste periodicamente do cone estacionário. O material é britado dentro da câmara de britagem por compressão, flexão e cisalhamento. Um mecanismo de mola protege contra sobrecarga ou excesso de material, alargando a abertura de descarga para expelir objetos estranhos antes de retornar automaticamente à posição inicial. Esta máquina é adequada para britagem média e fina de materiais duros.

Ficha Técnica

Modelo	Diámetro del Cono Móvil (mm)	Cavidad	Tamaño de Alimentación(mm) - Lado Cerrado	Tamaño de Alimentación(mm) - Lado Abierto	Tamaño de Salida (mm)	Capacidad (t/h)	Potencia (kW)	Peso (t)
CS75B	900(3’)	Fina	83	102	9-22	45-91	75	15
CS75B	900(3’)	Gruesa	159	175	13-38	59-163	75	15
CS160B	1295(4 1/4’)	Fina	109	137	13-31	109-181	185	27
CS160B	1295(4 1/4’)	Media	188	210	16-31	132-253	185	27
CS160B	1295(4 1/4’)	Gruesa	216	241	19-51	172-349	185	27
CS240B	1650(5 1/2’)	Fina	188	209	16-38	181-327	240	55
CS240B	1650(5 1/2’)	Media	213	241	22-51	258-417	240	55
CS240B	1650(5 1/2’)	Gruesa	241	268	25-64	299-635	240	55
CS400B	2134(7’)	Fina	253	278	19-38	381-726	400	110
CS400B	2134(7’)	Media	303	334	25-51	608-998	400	110
CS400B	2134(7’)	Gruesa	334	369	31-64	789-1270	400	110
CS75D	900(3’)	Fina	13	41	3-13	27-90	75	15
CS75D	900(3’)	Media	33	60	3-16	27-100	75	15
CS75D	900(3’)	Gruesa	51	76	6-19	65-140	75	15
CS160D	1295(4 1/4’)	Fina	29	64	3-16	36-163	160	27
CS160D	1295(4 1/4’)	Media	54	89	6-16	82-163	160	27
CS160D	1295(4 1/4’)	Gruesa	70	105	10-25	109-227	160	27
CS240D	1650(5 1/2’)	Fina	35	70	5-13	90-209	240	55
CS240D	1650(5 1/2’)	Media	54	89	6-19	136-281	240	55
CS240D	1650(5 1/2’)	Gruesa	98	133	10-25	190-336	240	55
CS400D	2134(7’)	Fina	51	105	5-13	190-408	400	110
CS400D	2134(7’)	Media	95	133	6-19	354-508	400	110
CS400D	2134(7’)	Gruesa	127	178	10-25	454-599	400	110
