MSF Molino Ultrafino
Capacidade: 0,2-25 t/h
Design inteligente/Instalação garantida/Escritórios e peças de reposição na América Latina
O moinho ultrafino MSF foi projetado para produzir pó fino e ultrafino. O tamanho inicial da matéria-prima alimentada no moinho ultrafino pode ser de aproximadamente 20 mm. Após a moagem, o cliente pode obter pó fino e ultrafino com granulometria de até 3000 mesh (5 mícrons).
Plantas na América Latina
Vantagens Técnicas
Alto Grau de Automação
Utiliza um modo de controle duplo: “automático por computador + manual no local” para ligar e desligar a máquina com um único botão. Também está equipada com um aplicativo de monitoramento remoto.
Alta Eficiência e Baixo Consumo
Com a mesma qualidade do produto final e a mesma potência do motor, o desempenho é superior ao de outros moinhos.
Ampla Gama de pó Moído

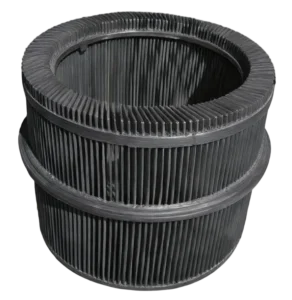

Ajustando a velocidade do classificador de gaiola, é possível produzir pó com granulometria entre 150 mesh e 3000 mesh.
Alta Durabilidade das Peças de Desgaste

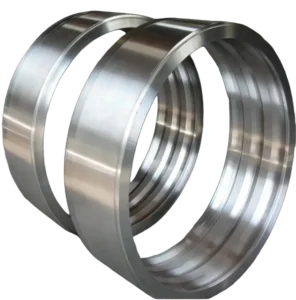

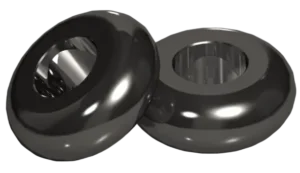

Os roletes e o anel são forjados a partir de materiais especiais resistentes ao desgaste, o que melhora sua durabilidade.

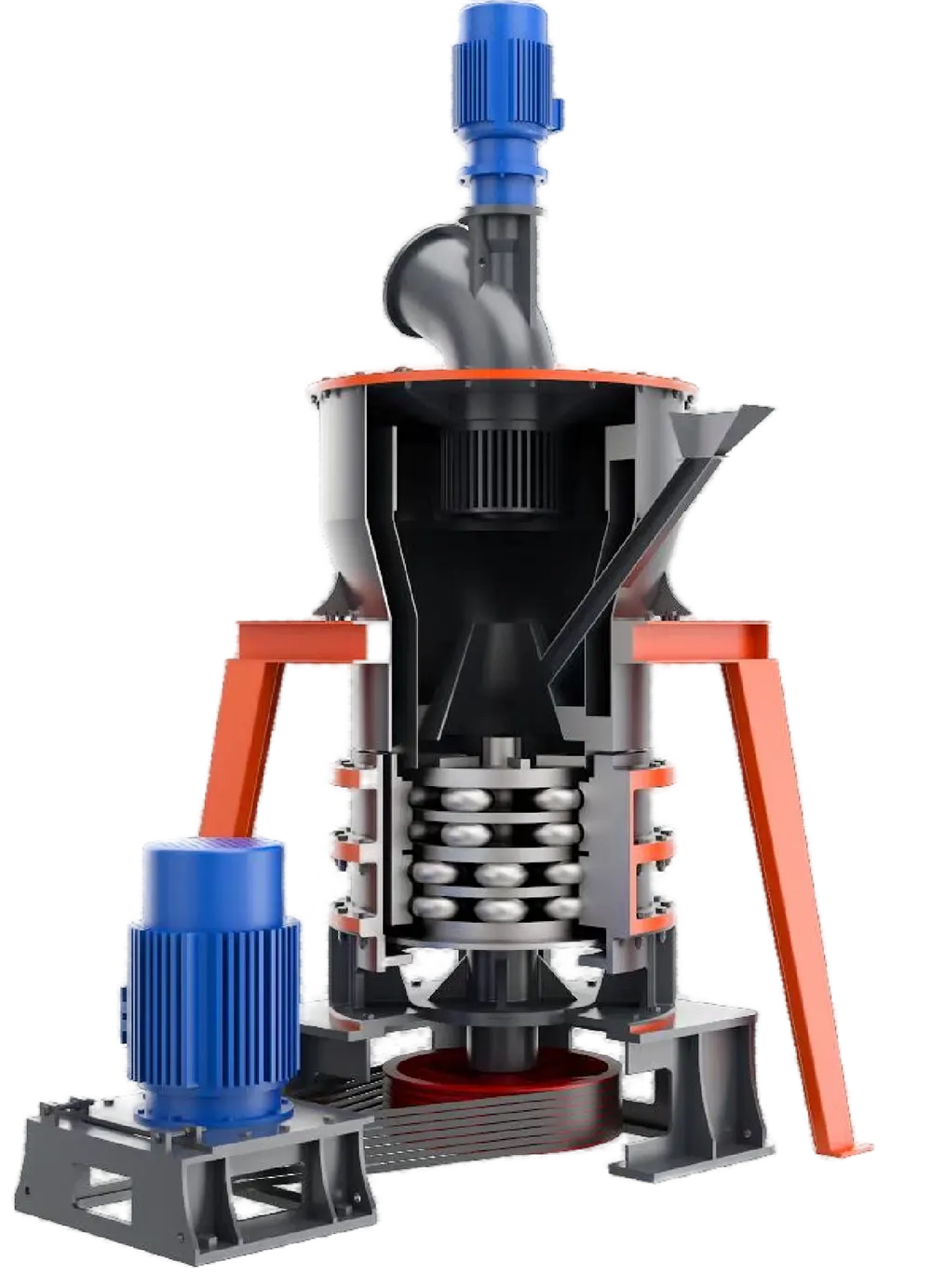

Estrutura Interna
Princípio de Funcionamento
Após a britagem inicial com um britador de martelos, a matéria-prima é transportada para o topo do moinho principal por um elevador de canecas. A alimentação é controlada por funis e alimentadores de correia, garantindo um fornecimento contínuo e uniforme de materiais com granulometria inferior a 20 mm.
O material cai sobre um disco de distribuição giratório de alta velocidade e, pela força centrífuga, é aspirado para a zona de britagem formada pelos rolos e pelo anel de moagem, onde é britado e moído. O pó moído é soprado por um fluxo de ar de alta pressão para um classificador. O pó grosso é separado pelo impulsor e retorna para ser remoido, enquanto o pó fino é transportado pelo fluxo de ar para o sistema de coleta a jusante.
O pó fino qualificado é transportado por fluxo de ar até um coletor de pó ciclônico e descarregado através da válvula de descarga inferior como produto acabado. Os gases de exaustão, contendo traços de pó, são completamente purificados por um coletor de pó pulsante e, em seguida, liberados para a atmosfera por um soprador através de um silenciador, resultando em uma produção limpa.
Especificações Técnicas
CONTENTE | MSF600 | MSF800 | MSF1000 | MSF1250 | MSF1680 |
Rolos (peças) | 12 | 21 | 28 | 32 | 44 |
Diâmetro do Anel (mm) | φ600 | φ800 | φ1000 | φ1250 | Φ1680 |
Velocidade do Eixo (rpm) | 250-280 | 230-240 | 180-200 | 135-155 | 120-130 |
Tamanho Máximo de Alimentação (mm) | 20 | 20 | 20 | 20 | 25 |
Produto Final (malha) | 325-2500 | 325-2500 | 325-2500 | 325-2000 | 325-2000 |
Capacidade (t/h) | 0.2-3 | 0.5-4.5 | 1-8.5 | 2.5-14 | 5-25 |
Dimensão (m) | 11.5*3.5*5.2 | 13*3*5.8 | 18*4.6*8.6 | 14*9*10.25 | 16*5*11 |
Moinho Principal (kW) | 45 | 75 | 132 | 200 | 315 |
Classificador (kW) | 15 | 18.5 | 30 | 75 | 132 |
Motor do Britador de Martelo (kW) | PC300*400 PC400*600 | 11/18.5 | PC400*600 | 11/18.5 | PC600*800 | 45 | PC600*800 | 45 | PC600*800 | 45 |
Motor do Elevador (kW) | TH200*8.2m TH200*6.04m | 3 | TH200*9.79m | 3 | TH300*11.05m | 4 | TH300*13.55m | 5.5 | TH300*16.31m | 7.5 |
Motor do Alimentador de Correia (kW) | 300*60*1000mm | 1.1 | 300*60*800mm | 1.5 | 300*60*1800mm | 1.5 | 400*80*2000mm | 1.5 | 400*80*2800mm | 2.2 |
Coletor de Pó Pulsado | DMC96 | DMC120 | DMC160 | LDMC35-8 | LDMC64-9 | LDMC64-9 (2 sets) |
Motor de Descarga do Transportador Helicoidal (kW) | / | LS219-4.5 | LS219-3 | 3/3 | LS245-6.2 | 4 | LS315-10.34 | 7.5 | LS315-10.34 (2 sets) | 7.5*2 |
Motor do Compressor de Ar (kW) | KSH150D | 11 | KSH240D | 15 | LGY5-8 | 30 | LG6.2/8 | 37 | LG10/8 | 55 |
