Solução de Problemas das Palhetas do Separador Estático em Moinhos Raymond de Alto Desempenho
O Que Você Vai Aprender Neste Guia
A finura do produto se desviando do alvo é uma das queixas mais comuns em um moinho Raymond de alto desempenho. As palhetas do separador estático são frequentemente a fonte real. Este guia explica o que essas palhetas fazem fisicamente, os modos de falha específicos que aparecem sob operação de alto desempenho, e como distingui-los antes de recorrer à alavanca de ajuste. Ele se destina a técnicos e engenheiros de planta que resolvem problemas de finura. Ao terminar, você vai entender por que simplesmente reajustar o ângulo das palhetas muitas vezes trata o sintoma sem corrigir a causa real.
O Que as Palhetas do Separador Estático Realmente Fazem
Um separador estático fica acima da câmara de moagem, construído em torno de um anel de palhetas anguladas. O fluxo de ar que carrega o material moído precisa passar por esse anel. O ângulo de cada palheta determina o caminho de desvio que o fluxo de ar toma, o que por sua vez determina a força centrífuga que atua sobre as partículas que passam por ali.
Essa força centrífuga é o mecanismo real por trás da classificação. Partículas mais grossas e pesadas são lançadas para fora e caem de volta para mais uma passagem pela câmara de moagem. Partículas mais finas permanecem arrastadas no fluxo de ar e seguem adiante como produto acabado.
O ângulo das palhetas costuma ser ajustável por meio de uma alavanca ou de um mecanismo de anel de controle. Ele se conecta a todas as palhetas de uma vez, permitindo que um operador desloque o ponto de corte para mais grosso ou mais fino sem abrir o moinho.
Sintoma: A Finura do Produto se Desviando para Mais Grosso com o Tempo
A queixa mais comum na prática é direta. O produto que antes atingia a finura alvo gradualmente sai mais grosso, mesmo que ninguém tenha mexido no ajuste das palhetas. Esse desvio muitas vezes acontece devagar o suficiente para passar despercebido até um controle de qualidade sinalizá-lo bem fora da especificação.
A resposta instintiva é apertar o ângulo das palhetas de volta para um ajuste mais fino e seguir em frente. Essa solução costuma funcionar de forma temporária. Ela não trata por que o ponto de corte se moveu em primeiro lugar, então o mesmo desvio tende a reaparecer mais adiante.
Causa Raiz: Desgaste das Palhetas pelo Fluxo de Material Abrasivo
As palhetas do separador estático ficam diretamente em uma corrente constante de partículas suspensas no ar. Minerais abrasivos desgastam essas bordas de palheta com o tempo. Uma palheta desgastada não apresenta mais o mesmo ângulo efetivo ao fluxo de ar que apresentava quando nova. Isso acontece mesmo que o ajuste externo não tenha se movido em nada.
É exatamente por isso que a finura pode desviar para mais grosso com o mecanismo de ajuste intocado. A própria geometria da palheta mudou por baixo de um ajuste que parece inalterado por fora. A operação de alto desempenho com material mais duro e abrasivo acelera esse desgaste. Isso é parte do motivo pelo qual esse modo de falha aparece de forma mais agressiva em trabalho exigente do que em aplicações mais leves.

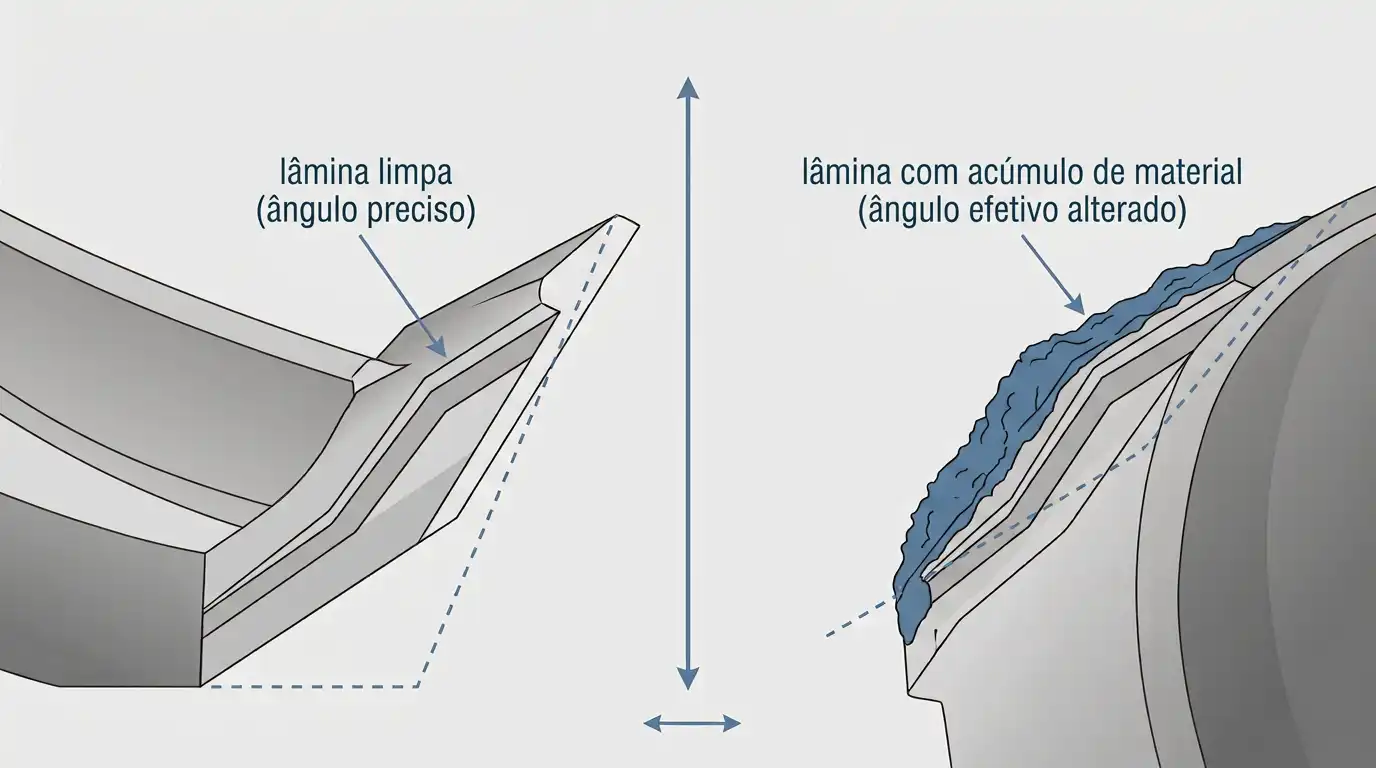

Causa Raiz: Acúmulo de Material nas Superfícies das Palhetas
O desgaste não é a única forma pela qual o perfil efetivo de uma palheta pode mudar sem que o ajuste se mova. Material sensível à umidade ou pegajoso pode se acumular sobre as superfícies das palhetas. Esse acúmulo altera o ângulo efetivo que o fluxo de ar realmente encontra.
Isso produz um sintoma muito parecido com o desgaste: um desvio de finura sem mudança de ajuste. No entanto, a causa subjacente e a solução são completamente diferentes.
O desgaste precisa da substituição da palheta. O acúmulo precisa de limpeza em vez disso. Muitas vezes também exige verificar por que o material está grudando em primeiro lugar. Isso pode estar ligado ao teor de umidade, às características do material, ou às condições de fluxo de ar dentro do separador.
Distinguir essas duas causas geralmente exige uma inspeção real, não um palpite baseado só no sintoma. Ambas produzem a mesma tendência de engrossamento em um gráfico de tendência de finura.

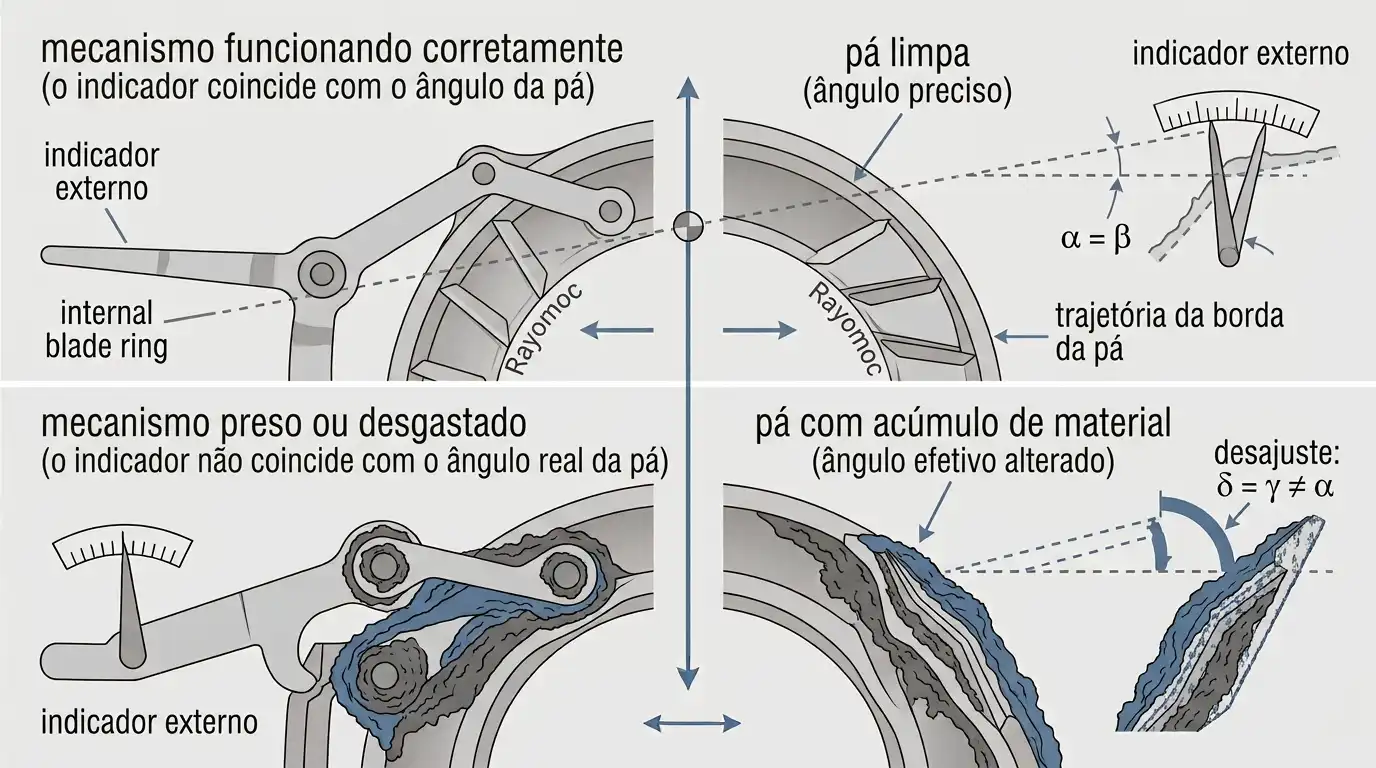

Causa Raiz: Desvio ou Emperramento do Mecanismo de Ajuste
A alavanca ou o anel de controle conecta o ponto de ajuste externo ao anel de palhetas. Ele é, por si só, um conjunto mecânico. Pode falhar de forma independente das palhetas.
O desgaste do mecanismo de conexão, a corrosão, ou o emperramento parcial podem ser a causa. Qualquer um desses pode significar que as palhetas não estão realmente no ângulo que o indicador externo sugere.
Esse modo de falha vale a pena verificar especificamente. Ele pode imitar tanto o desgaste quanto o acúmulo do ponto de vista puro da tendência de finura. No entanto, exige uma solução ainda diferente: reparar ou substituir o próprio mecanismo de conexão de ajuste, não as palhetas.
Um mecanismo que parece rígido ou trava no meio do curso é um sinal de alerta. O mesmo vale para um que não responde de forma proporcional ao ajuste. Ambos apontam para o mecanismo de conexão como a causa real, e não para as palhetas em si.
Por Que Só Reajustar o Ângulo Muitas Vezes Não Resolve
As três causas raiz, o desgaste, o acúmulo, e a falha do mecanismo de conexão, produzem o mesmo sintoma visível. A finura desvia para mais grosso enquanto o ajuste registrado permanece igual. Simplesmente apertar o ângulo das palhetas para compensar trata esse sintoma compartilhado sem identificar qual causa real está por trás.
Isso importa porque a solução é diferente para cada uma. Compensar o desgaste com um ajuste de ângulo mais apertado apenas faz uma borda de palheta já fina e comprometida trabalhar mais forte. Isso muitas vezes acelera a próxima falha que vier.

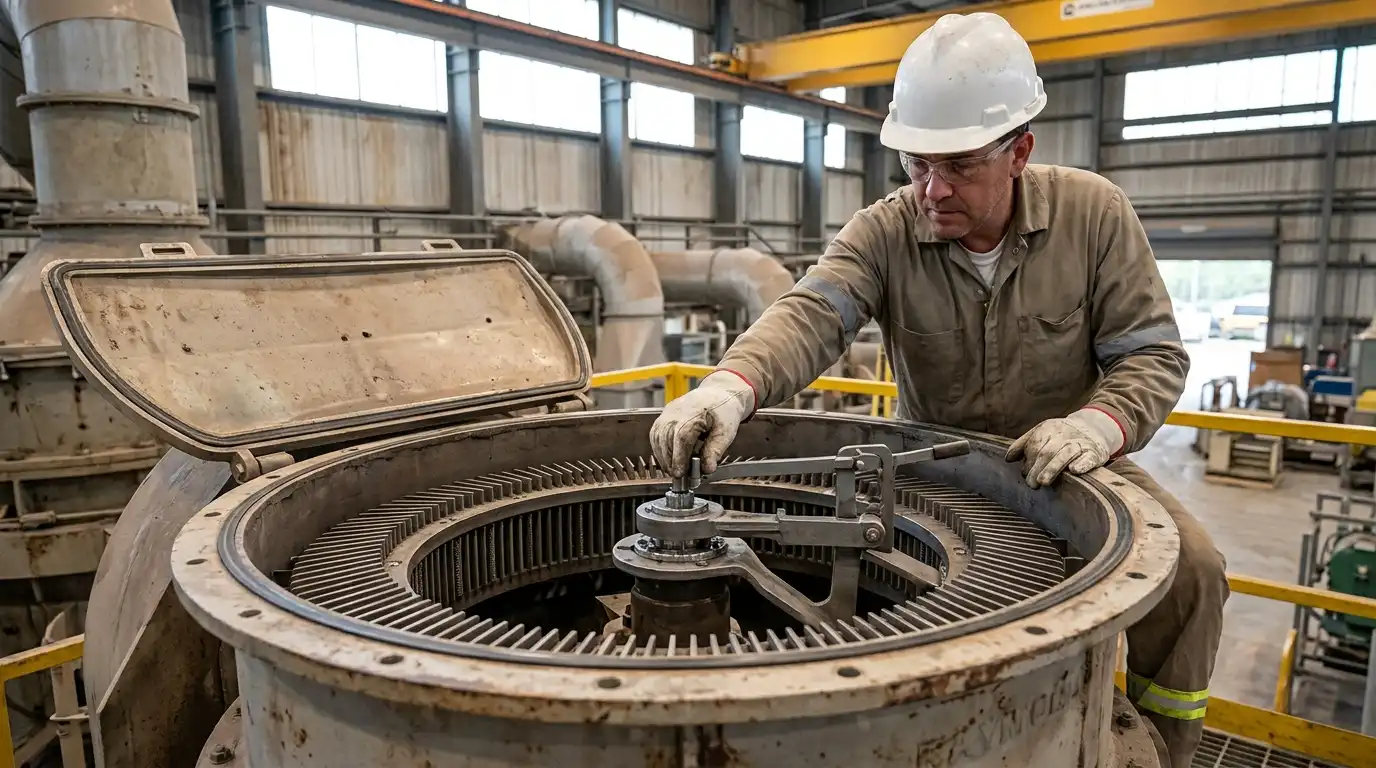

Compensar o acúmulo não faz nada para impedir que material novo grude de novo. Compensar um mecanismo emperrado pode nem ser possível. Isso acontece se o mecanismo não conseguir alcançar de forma confiável o ângulo que o operador acha que está ajustando. Uma solução real começa inspecionando diretamente as palhetas e o mecanismo de ajuste, não girando o ajuste ainda mais.
Perguntas Frequentes
Por que a finura do produto do moinho Raymond às vezes desvia para mais grosso mesmo quando ninguém mudou o ajuste das palhetas?
O ajuste do ângulo das palhetas pode permanecer inalterado enquanto o perfil efetivo real da palheta muda por baixo. Isso vem mais comumente do desgaste ou do acúmulo de material na superfície da palheta. Ambos alteram como o fluxo de ar se desvia através do separador sem nenhuma mudança visível no ponto de ajuste externo.
Como posso saber se a finura que está engrossando é causada por desgaste da palheta ou acúmulo de material?
Ambos produzem uma tendência de engrossamento gradual parecida. A forma confiável de distingui-los é uma inspeção direta das palhetas, não ler apenas a tendência de finura. Palhetas desgastadas costumam mostrar perda visível de borda ou afinamento. O acúmulo, por outro lado, aparece como uma camada de material endurecido que muitas vezes pode ser limpa para restaurar o perfil original.
Por que simplesmente apertar o ângulo da palheta não resolve um problema de finura que está engrossando?
Apertar o ângulo compensa o sintoma sem tratar a causa subjacente. Se o desgaste é a causa real, um ajuste mais apertado faz uma borda de palheta já afinada trabalhar mais forte. Se o acúmulo é a causa, isso não faz nada para impedir que material novo grude de novo, então o mesmo desvio tende a voltar.
O que significa se o próprio mecanismo de ajuste parece rígido ou pouco responsivo?
Uma alavanca ou anel de controle que parece rígido ou trava no meio do curso é um sinal claro. Sugere que o próprio mecanismo de conexão se desviou ou emperrou parcialmente. O mesmo vale se ele não move o ponto de corte de forma proporcional ao ajuste feito. Isso aponta para reparar o mecanismo de ajuste, em vez de substituir as palhetas.
