Separador Magnético: Como Protege e Purifica Linhas de Processamento
O Que Você Vai Aprender Neste Guia
Um separador magnético cumpre duas funções distintas sob um mesmo nome. Uma versão protege britadores e esteiras transportadoras de metal estranho. Outra versão purifica minerais ao retirar partículas com ferro.
Este guia explica as duas funções e os principais tipos de separador. Também mostra como a intensidade do campo e a velocidade da esteira definem o que é retirado.

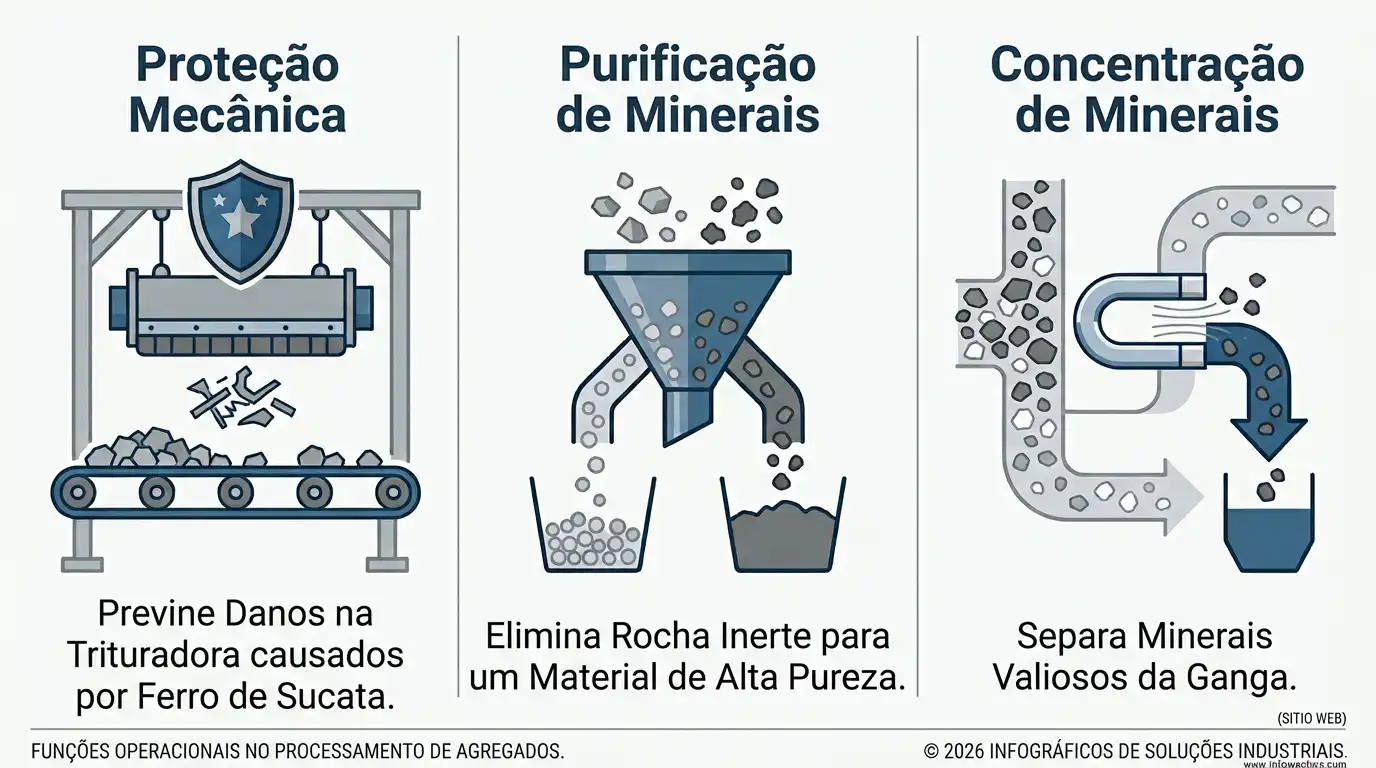

Duas Funções Distintas Dividem um Mesmo Nome
Quem pesquisa separadores magnéticos costuma supor uma única máquina com um único propósito. Essa suposição gera confusão rápido. A física por trás é a mesma. A aplicação se divide em dois caminhos distintos.
O primeiro caminho é a proteção mecânica. Um separador intercepta metal estranho, parafusos e ferramentas desgastadas. Isso ocorre antes que esses materiais alcancem a mandíbula de um britador ou a câmara de um moinho.
O segundo caminho é a purificação mineral. Aqui, um separador retira partículas com ferro de um fluxo de alimentação para elevar a pureza do produto final.
Os dois caminhos usam equipamento semelhante para problemas diferentes. Uma pedreira que processa calcário britado busca proteção. Um processador de caulim que busca brancura de grau papel busca purificação. O minério de ferro soma um terceiro caso: concentrar o mineral magnético como produto, não retirá-lo como contaminante.
Os Tipos de Separador Por Trás das Duas Funções

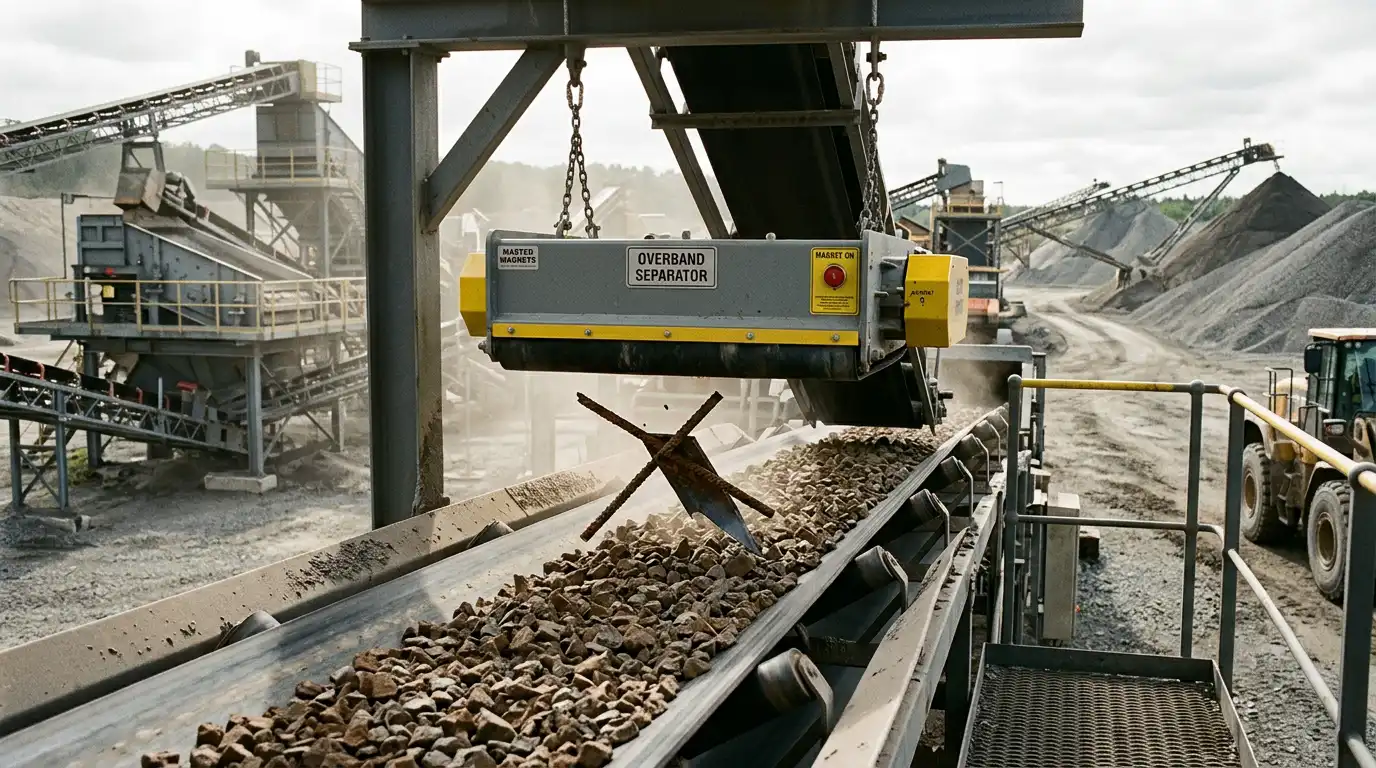

Um separador suspenso, também chamado de overband, fica pendurado sobre uma esteira transportadora. Ele levanta resíduos ferrosos para cima e para o lado. É a opção padrão para proteger a linha de alimentação de um britador. Intercepta o metal antes que o material caia na câmara de britagem.
Um separador de tambor gira uma carcaça magnetizada dentro de uma capa não magnética. O material cai sobre o tambor. Partículas magnéticas aderem à superfície giratória por mais tempo do que as partículas não magnéticas. Esse desenho funciona de forma contínua, com maior rendimento do que um imã de placa estático.
Um separador de placa ou grelha fica diretamente em uma calha ou boca de alimentação. Ele retém o metal estranho por contato direto enquanto o material passa. Precisa de limpeza manual programada, já que nada remove o resíduo capturado por conta própria.
Um separador úmido de alta intensidade resolve um problema totalmente diferente. A literatura de pesquisa o chama de WHIMS, sigla em inglês para separação magnética úmida de alta intensidade. Nomes comerciais como SLon identificam a versão pulsante de alto gradiente.
Esse equipamento concentra minerais fracamente magnéticos em uma pulpa, com intensidade de campo muito maior do que um separador de proteção. Ele pertence dentro de uma planta de processamento mineral, não no ponto de alimentação de um britador.
Protegendo Britadores e Esteiras do Metal Estranho
O metal estranho que entra em um britador de mandíbulas causa dois tipos de dano. Ele trinca ou quebra as placas da mandíbula diretamente. Também pode entupir a câmara de britagem, exigindo uma operação manual de desobstrução. Desobstruir um britador manualmente é uma das tarefas rotineiras mais perigosas em uma pedreira.
Um incidente de 2007 registrado pelo regulador de segurança mineral do governo de Nova Gales do Sul mostra esse risco diretamente. Um superintendente assistente foi atingido na cabeça por uma barra de aço ao tentar liberar um pedaço de aço preso em um britador.
O registro mais amplo de incidentes desse regulador cobre o período de 1913 a 2007. O contato com equipamento em movimento e a liberação descontrolada de energia causaram juntos cerca de 70 por cento dessas mortes. Isso ocorreu em sítios não carvoeiros a céu aberto. Desobstruir bloqueios é um fator recorrente atrás das duas causas.
Um imã overband colocado antes da alimentação do britador retira a maior parte do metal estranho. Assim evita que esse metal cause qualquer um dos dois problemas.
A orientação de processamento do Saskatchewan Research Council aponta o mesmo para outro minério. Ela recomenda que um imã overband retire o ferro estranho do material estocado antes da separação por meios densos. Assim protege todo o processo, não só o britador.

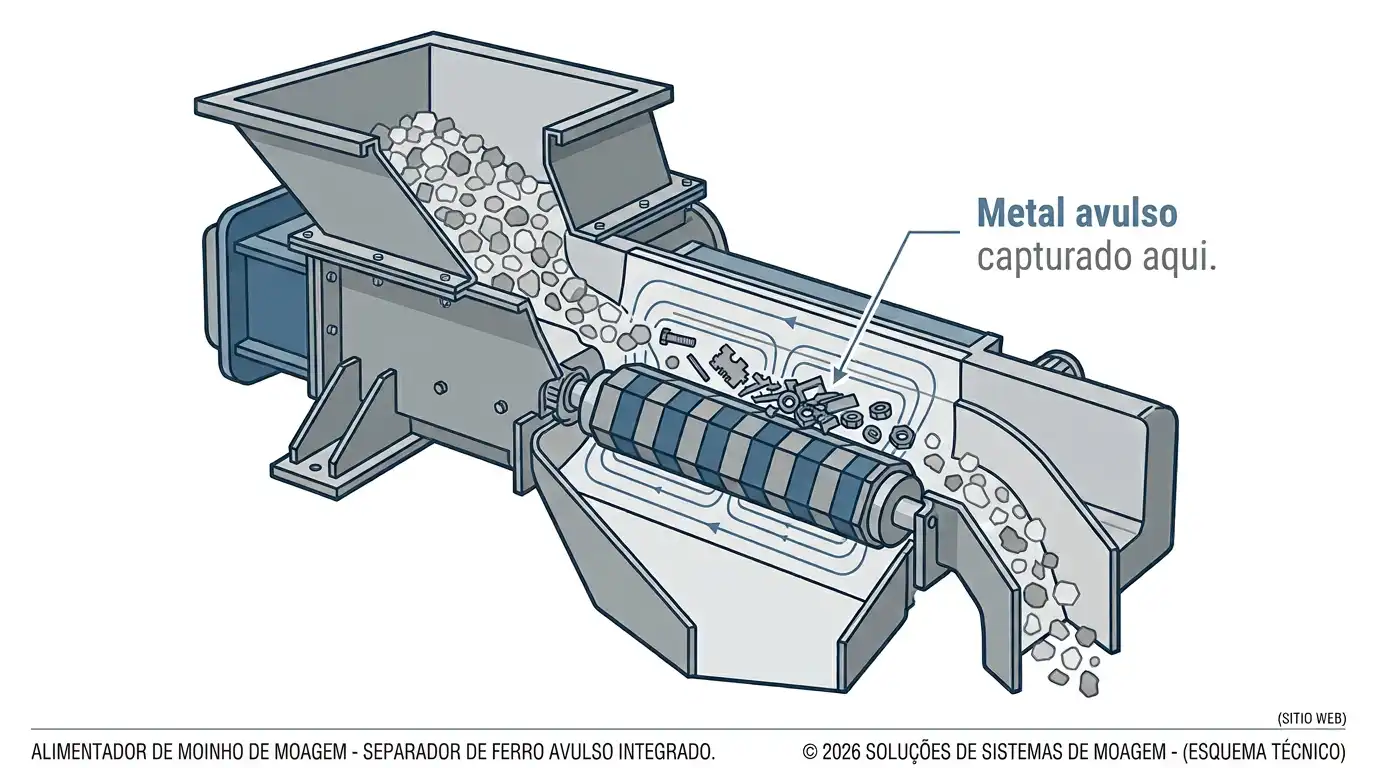

Essa mesma lógica justifica integrar a proteção contra metal estranho diretamente ao sistema de alimentação de um moinho de moagem. Um separador separado a montante se torna dispensável dessa forma. O Moinho Raymond Inteligente MGW usa um alimentador com vedação de ar e um rolo magnético integrado. Esse rolo retira o metal estranho quando o material entra no moinho, não em uma estação separada a montante.
Removendo Impurezas de Ferro Para Melhorar a Pureza Mineral
Caulim, feldspato e quartzo são valorizados pela brancura e pelo baixo teor de ferro, não pela tonelagem. Mesmo uma pequena fração de contaminação por ferro descolora o pó final. Essa descoloração afeta diretamente usos como revestimento de papel, esmalte cerâmico e vidro.
Uma dissertação da Universidade Federal de Minas Gerais comparou dois modelos de separador de alta intensidade usados nesse tipo de purificação. Os testes usaram rejeitos de minério de ferro da região do Quadrilátero Ferrífero. Eles encontraram recuperação de ferro de aproximadamente 79 a 93 por cento com o modelo pulsante de alto gradiente. Esse modelo superou em geral um modelo úmido de alta intensidade mais antigo, na mesma alimentação.
A mesma dissertação encontrou que os dois modelos se diferenciam mais pela disponibilidade do que pelo poder de separação bruto. O modelo pulsante alcançou cerca de 98 a 99 por cento de disponibilidade operacional em diversas plantas industriais citadas. O modelo mais antigo usa uma matriz propensa a entupir, com disponibilidade mais próxima de 78 a 90 por cento em plantas comparáveis. Um separador parado com frequência para limpeza processa menos material por ano, qualquer que seja seu desempenho de separação nominal.
O padrão de custos segue uma lógica semelhante de longo prazo. A mesma pesquisa cita custos de implementação da separação magnética cerca de cinco vezes mais altos do que uma alternativa baseada em flotação. Os custos operacionais ficam em torno de um terço, por comparação. Essa troca só se paga em uma vida operacional longa, o que favorece uma planta permanente, não uma operação de curto prazo.
Para um moinho que processa feldspato ou caulim, essa consideração de pureza se aplica diretamente durante a moagem. Não se limita a uma etapa anterior de beneficiamento. O MSF Molino Ultrafino mói caulim e feldspato potássico até uma granulometria de até 3.000 mesh. Seus usos finais incluem papel, tinta e cosméticos, onde o controle de contaminação por ferro faz parte da especificação do produto.
Intensidade de Campo, Tipo de Imã e Separação em Etapas
Separadores permanentes industriais costumam operar entre algumas centenas de gauss e aproximadamente um tesla. O valor exato depende do desenho e do regime de uso. Separadores úmidos de alta intensidade para beneficiamento mineral fino operam bem mais alto. Os campos de teste citados chegam a 3.000 ou 6.000 gauss, e algumas unidades industriais operam entre 1,0 e 1,7 tesla.
Um separador de imã permanente não precisa de ligação elétrica. Ele continua funcionando durante uma queda de energia, o que importa em uma linha de alimentação de britador que não pode parar. Um eletroímã troca essa vantagem por intensidade de campo ajustável. Um operador pode ajustar a intensidade de separação para uma alimentação variável sem trocar o equipamento.
Uma alimentação com partículas fortemente e fracamente magnéticas costuma precisar de mais de uma etapa de separação. A orientação do Saskatchewan Research Council descreve uma abordagem escalonada. Um campo fraco e uma esteira rápida vêm primeiro, retirando o material ferroso fortemente magnético.
Campos progressivamente mais fortes e esteiras mais lentas separam depois as partículas restantes por suscetibilidade. Executar a etapa fraca primeiro evita que o resíduo ferroso entupa ou desgaste prematuramente a etapa mais sensível que vem a seguir.
Por Que Algumas Plantas Dispensam o Separador Independente
A maior parte do material publicado sobre separadores magnéticos compara modelos independentes. Essa abordagem centra a decisão de compra em qual separador instalar sobre uma linha já existente. Mas ela deixa de fora uma alternativa real, disponível já na etapa de especificação do equipamento. Um projetista de planta pode escolher um britador ou moinho com proteção já integrada desde o início.
Integrar o imã ao alimentador elimina uma compra separada, uma instalação separada e um ponto de manutenção separado do layout da planta. Também coloca o imã no ponto mais precoce possível do percurso do material. Esse ponto fica antes da própria câmara de moagem, não sobre um trecho de esteira a montante que pode não existir em toda planta.
Essa abordagem não substitui um circuito de purificação dedicado para uma operação de caulim ou feldspato com especificação rígida de brancura. Essa aplicação ainda precisa de um separador independente de alta intensidade, dimensionado ao nível de pureza exigido. Para a proteção rotineira contra metal estranho em uma linha de britagem ou moagem, porém, outro caminho costuma bastar. Um equipamento com a proteção já integrada resulta mais simples e econômico.
Perguntas Frequentes
Um separador magnético substitui um detector de metais em uma esteira transportadora?
Não. Um separador magnético retira o metal ferroso fisicamente. Um detector de metais apenas sinaliza que há metal presente, muitas vezes acionando a parada da esteira ou uma comporta desviadora.
Muitas plantas usam os dois juntos. O separador trata o resíduo ferroso de rotina, e o detector capta metal não ferroso ou fragmentos grandes que o imã não consegue levantar.
Devo escolher um separador de imã permanente ou um eletroímã?
Um separador de imã permanente não precisa de alimentação elétrica. Ele continua funcionando durante uma queda de energia, o que favorece a proteção contínua de britadores ou esteiras. Um eletroímã permite intensidade de campo ajustável para uma alimentação que muda de composição, ao custo de uma ligação elétrica e maior custo de operação.
A Mr Crusher Mill fabrica um separador magnético independente?
Não. A Mr Crusher Mill não vende separadores magnéticos como linha de produto independente. A proteção contra metal estranho está integrada ao alimentador do Moinho Raymond Inteligente MGW.
A pureza mineral para caulim e feldspato é tratada pelo processo de moagem do MSF Molino Ultrafino. Isso substitui a necessidade de um produto separador à parte.
Por que um separador magnético precisa de mais de uma etapa para alguns materiais?
Uma única intensidade de campo não consegue separar com precisão partículas fortemente, fracamente e não magnéticas de um mesmo fluxo. Um circuito escalonado aplica primeiro um campo fraco para retirar o material fortemente magnético. Campos progressivamente mais fortes separam depois as partículas restantes por suscetibilidade, sem entupir nem desgastar a etapa mais sensível.
Referências e Fontes
- Saskatchewan Research Council, Magnetic Separation White Paper
- Universidade Federal de Minas Gerais (UFMG), Escola de Engenharia, “Estudo Comparativo entre os Separadores Magnéticos Jones e o Vertical Pulsante de Alto Gradiente” (monografia de especialização)
- NSW Department of Regional NSW, Resources Regulator, MDG-31 — Feeder Breakers and Crusher Fatal Incidents
