Tipos de Britador de Impacto: Série PF, Hidráulico Tipo Europeu, Primário e de Britagem Fina Terciária

O Que Você Vai Aprender Neste Guia

Os tipos de britador de impacto se dividem em dois eixos distintos: Série PF frente a hidráulico tipo europeu descreve o mecanismo de ajuste, enquanto primário frente a terciário descreve o estágio de trabalho. Este guia explica as duas distinções e como elas se combinam na prática. Ele se destina a um engenheiro ou comprador reduzindo uma lista de opções de britador de impacto, e ao terminar, você será capaz de especificar tanto o tipo de ajuste quanto a configuração de estágio que sua aplicação realmente precisa.

Princípio de Funcionamento

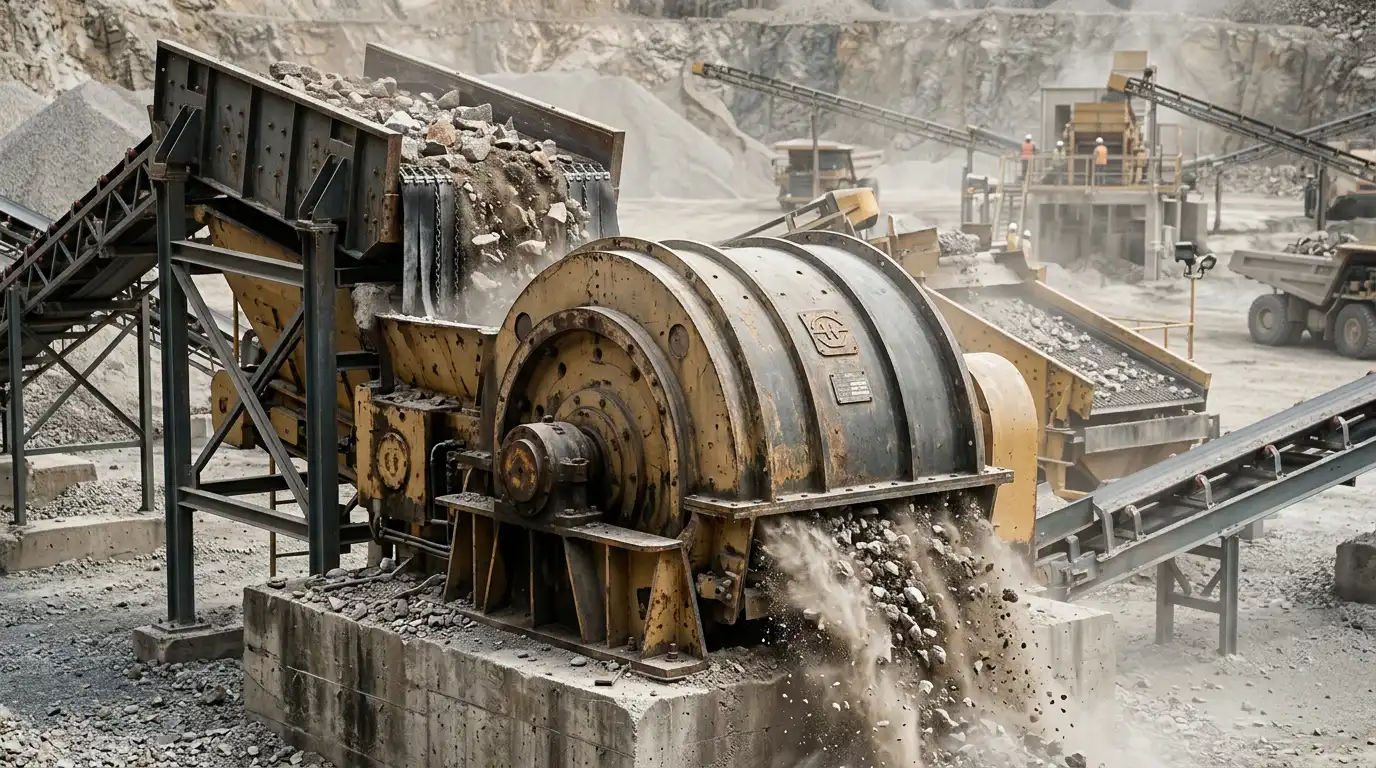

Um britador de impacto de eixo horizontal fratura a rocha com energia cinética, não por compressão. Um rotor equipado com martelos gira em alta velocidade, tipicamente de várias centenas a mais de mil RPM. O material que entra na câmara é atingido diretamente pelos martelos.

Esse primeiro impacto lança o material fraturado contra placas de choque articuladas, às vezes chamadas de aventais ou cortinas. Esse segundo impacto o fratura ainda mais. O material também colide com outra rocha dentro da câmara, somando uma terceira ação de fratura. O processo se repete até que os pedaços fiquem pequenos o suficiente para passar pelo espaço entre o rotor e as placas de choque.

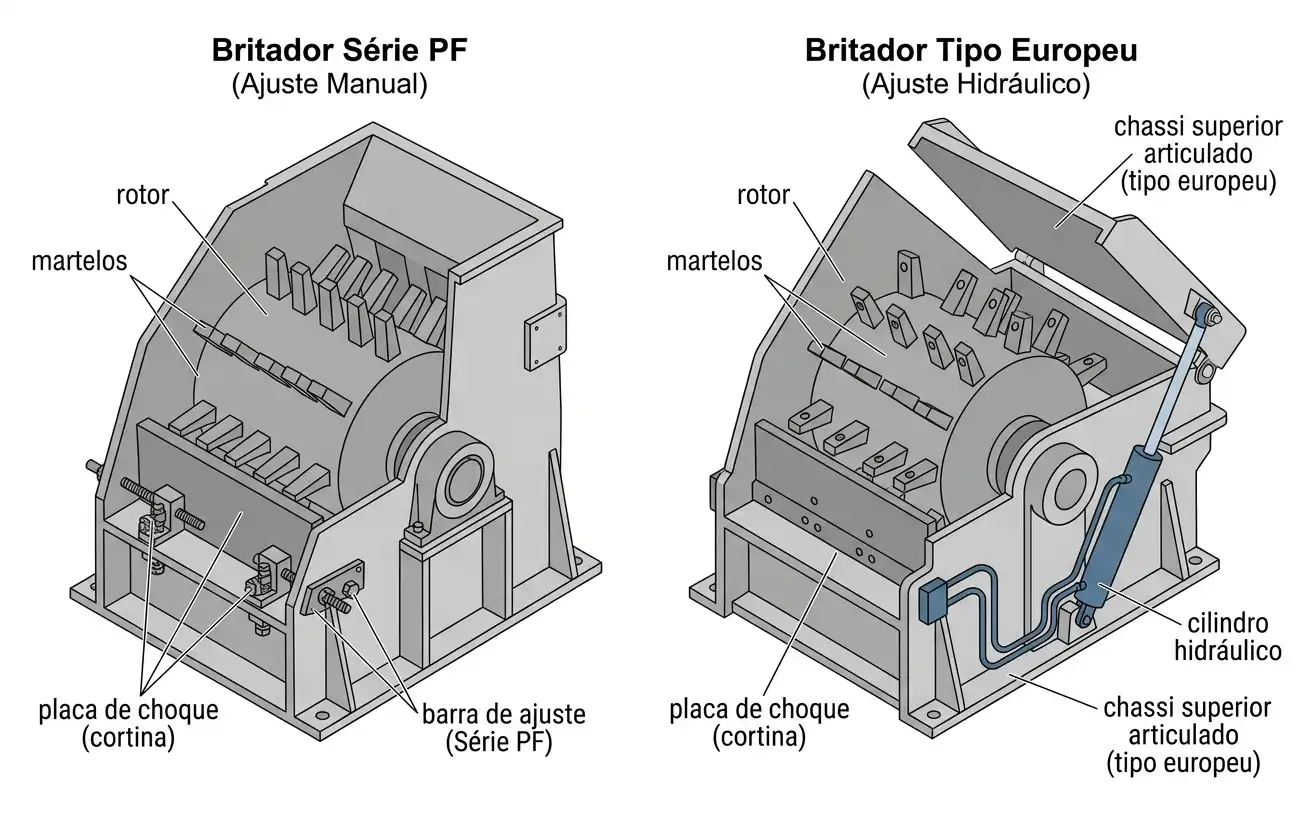

Série PF e Hidráulico Tipo Europeu: Duas Filosofias de Ajuste

Um Britador de Impacto PF usa um sistema de placas de choque aparafusadas e ajustadas manualmente. Barras de ajuste definem o espaço entre o rotor e as placas. Isso mantém a máquina simples e de menor custo. Alterar o espaço ou acessar a câmara para manutenção, porém, exige trabalho manual e tempo de parada.

Um Britador de Impacto Hidráulico PFW usa um projeto de chassi totalmente diferente. O chassi superior é articulado ao inferior e se abre de forma hidráulica. Isso dá acesso rápido ao rotor e às placas de choque para manutenção. Frequentemente também vem combinado com um sistema hidráulico de ajuste de espaço.

A contrapartida é clara. Uma unidade Série PF custa menos e serve a sites onde o espaço é fixado uma vez e raramente muda. Uma unidade PFW custa mais, mas reduz de forma significativa o tempo de parada em sites com trocas frequentes de martelos ou ajustes de espaço.

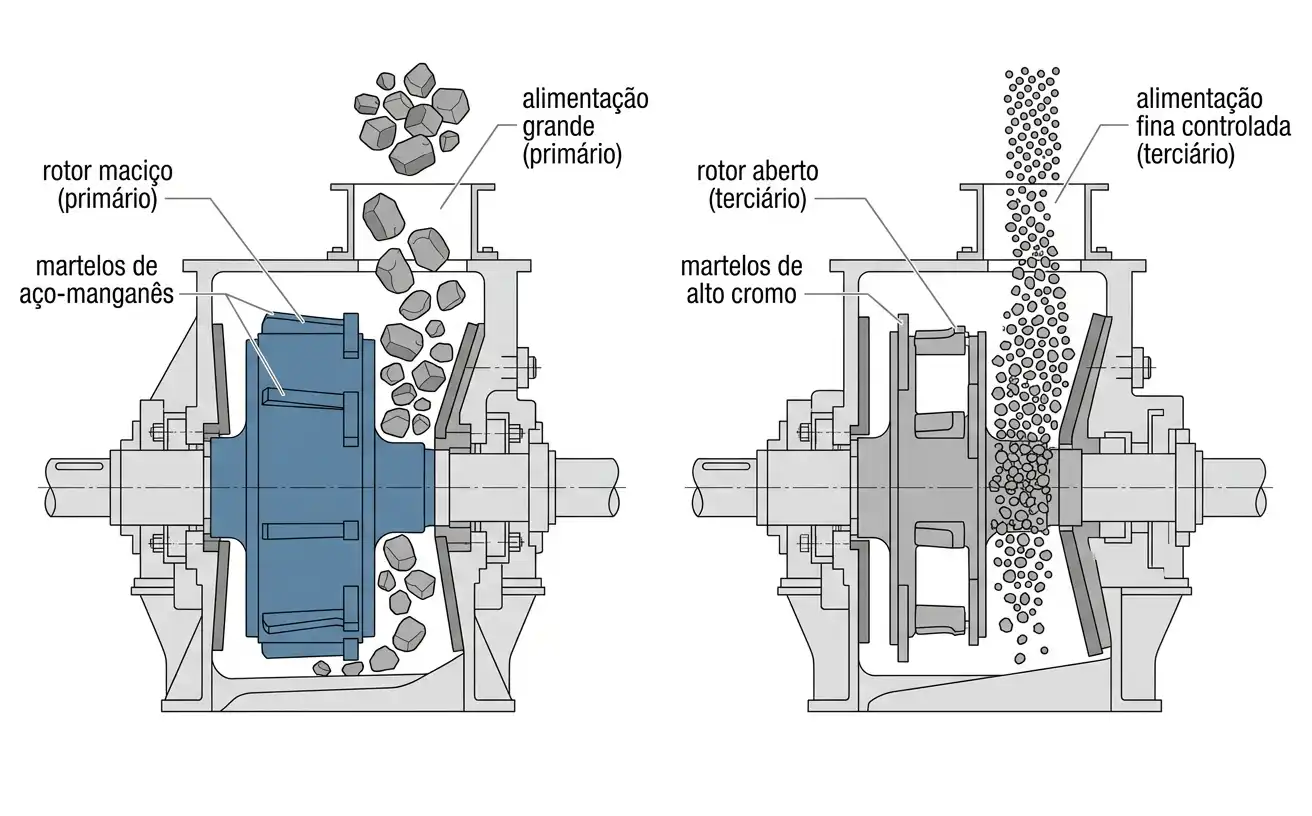

Primário vs Terciário: Duas Configurações de Estágio de Trabalho

Um britador de impacto primário recebe rocha grande recém-detonada direto da frente de lavra. Ele usa um rotor maciço e sólido para alta inércia e resistência sob cargas de impacto severas. Os martelos costumam ser de aço-manganês.

Esse aço resiste bem ao impacto e se encrua sob uso repetido. Ele se desgasta mais rápido, porém, do que ligas mais duras em rocha abrasiva.

Um britador de impacto terciário de britagem fina fica mais adiante no circuito, recebendo alimentação já reduzida por um estágio anterior. Ele usa um projeto de rotor aberto. Combina com placas de choque pesadas e suspensas por gravidade para um desempenho consistente em um ajuste mais fino.

Os martelos aqui costumam ser de ferro branco de alto cromo. Essa liga resiste bem à abrasão, mas tem menor resistência ao impacto. O tamanho de alimentação precisa ser controlado de forma rígida e mantido livre de metal não britável.

Essa é uma diferença estrutural genuína, não só uma convenção de nomes. Um rotor construído para trabalho primário não é simplesmente reajustado para um espaço mais fechado para servir como unidade terciária. A construção do rotor e a metalurgia dos martelos mudam com o estágio.

Comparação de Especificações

Tabela 1. Comparação de configurações de britador de impacto

Fonte: classificação geral da indústria para configurações de britador de impacto, conforme comumente descrita entre fabricantes de equipamentos e literatura de engenharia. O conjunto exato de recursos varia por modelo e deve ser confirmado na documentação de um fornecedor específico.

A tabela se divide claramente em dois eixos por um motivo. O mecanismo de ajuste e o estágio de trabalho são decisões independentes. Um comprador especifica os dois, não apenas um.

Como Escolher Entre os Quatro

Comece pelo estágio de trabalho, já que ele condiciona tudo o mais. Rocha grande e detonada direto da frente de lavra exige uma configuração primária com rotor sólido e martelos de manganês. Alimentação já reduzida que precisa de uma saída fina e controlada exige uma configuração terciária com rotor aberto e martelos de alto cromo.

O mecanismo de ajuste vem em seguida, e é mais uma decisão de custo contra conveniência do que técnica. Trocas frequentes de espaço ou de martelos favorecem o chassi hidráulico tipo europeu. O ajuste pouco frequente em um processo estável favorece a Série PF, de menor custo.

A dureza e a abrasividade do material atravessam as duas decisões. Rocha mais macia e menos abrasiva, como calcário, tolera bem martelos de manganês em qualquer estágio. Rocha mais dura e abrasiva inclina a escolha para martelos de alto cromo, independente de a unidade estar em posição primária ou terciária.

Aplicações por Material e Indústria

Britadores de impacto se destacam na reciclagem de concreto e asfalto. A ação de impacto libera o aço de reforço embutido de forma eficiente e produz um produto cúbico que as especificações de reciclagem costumam exigir. Configurações primárias lidam com calcário e outro agregado mais macio direto da detonação, evitando em alguns circuitos um estágio primário separado de mandíbula ou giratório.

Configurações terciárias servem à produção de agregado fino e areia manufaturada. Ali, a forma do produto e a granulometria consistente importam tanto quanto o rendimento bruto.

Rocha mais dura, como granito ou basalto, é processável em um britador de impacto. O custo de desgaste abrasivo, porém, sobe mais rápido do que em um britador de mandíbula ou de cone processando o mesmo material. Essa é uma contrapartida genuína frente à melhor forma de produto do britador de impacto.

Manutenção e Peças de Desgaste

Os martelos são a peça de desgaste principal e o maior fator de custo contínuo em qualquer britador de impacto. O aço-manganês serve bem a trabalho de alimentação grande e alto impacto. Ele se encrua conforme se desgasta, estendendo sua vida útil sob essas condições específicas.

O ferro branco de alto cromo serve a alimentação abrasiva e bem controlada, trocando resistência ao impacto por resistência à abrasão. As placas de choque se desgastam mais devagar do que os martelos, mas ainda precisam de inspeção programada. Uma placa desgastada muda o espaço efetivo e o tamanho de produto.

Em um chassi hidráulico tipo PFW, essa inspeção é mais rápida de realizar. Essa rapidez faz parte do caso de custo contínuo a favor do projeto hidráulico, além do preço de compra.

Custo e Aquisição

Uma unidade Série PF geralmente custa menos do que uma unidade hidráulica PFW comparável de mesma capacidade. Isso reflete o chassi e o sistema de ajuste mais simples. Dentro de qualquer um dos dois tipos de ajuste, uma configuração primária costuma custar mais do que uma unidade terciária de capacidade similar. Seu rotor sólido e construção mais pesada explicam essa diferença.

O material dos martelos é uma decisão de custo recorrente, não uma compra única. Os compradores devem solicitar dados de vida útil ligados ao seu tipo de rocha e tamanho de alimentação específicos. Martelos de manganês e de alto cromo não são substitutos intercambiáveis entre si para a mesma aplicação.

Perguntas Frequentes

Qual é a diferença entre um britador de impacto Série PF e um hidráulico tipo europeu?

Um britador Série PF usa um sistema de placas de choque aparafusadas e ajustadas manualmente. Isso custa menos, mas leva mais tempo para fazer manutenção. Um britador hidráulico tipo europeu, como uma unidade PFW, se abre com um cilindro hidráulico para acesso de manutenção mais rápido. Muitas vezes vem também com ajuste hidráulico de espaço.

O que diferencia um britador de impacto primário de um terciário?

Um britador de impacto primário usa um rotor maciço e sólido, e martelos de aço-manganês, adequados para alimentação grande recém-detonada. Um britador de impacto terciário de britagem fina usa um rotor tipo aberto e martelos de alto cromo. São adequados para alimentação menor e rigidamente controlada em um ajuste mais fino.

O mesmo rotor pode ser usado tanto para trabalho primário quanto terciário?

Geralmente não. A construção do rotor e a metalurgia dos martelos são adaptadas ao estágio de trabalho. Um rotor sólido primário não é simplesmente reajustado para um espaço mais fechado para servir em trabalho terciário. O rotor aberto terciário e seu arranjo de placas de choque são construídos de forma diferente para essa aplicação mais fina e controlada.

Qual material de martelo dura mais, o aço-manganês ou o ferro branco de alto cromo?

Nenhum dura mais de forma universal. O aço-manganês resiste bem ao impacto e serve a trabalho de alimentação grande e alto impacto, encruando conforme se desgasta. O ferro branco de alto cromo resiste melhor à abrasão, mas tem menor resistência ao impacto. Isso o torna mais adequado para alimentação fina, abrasiva e bem controlada, em vez de blocos grandes.
