Tipos de Britador de Mandíbula: PE, PEW, Série C, Fino e Hidráulico
Quais são os tipos de britador de mandíbula? Na mineração e na produção de agregados, o britador de mandíbula costuma ser classificado em cinco categorias: o PE para britagem primária grossa, o PEW — ou “tipo europeu” — com câmara mais profunda e ajuste por cunha, a Série C de alta resistência para operações grandes a céu aberto, o britador fino ou secundário para uma abertura de saída menor, e os modelos hidráulicos, que usam cilindros hidráulicos em vez de calços manuais para ajustar a abertura de descarga e proteger o equipamento contra sobrecarga. Essas categorias se sobrepõem: PE, PEW e fino/secundário descrevem a geometria da câmara e a abertura de alimentação, a Série C é uma linha de produto específica de alta resistência, e “hidráulico” descreve um mecanismo de ajuste que pode aparecer em várias das outras categorias, não um princípio de britagem separado. A escolha depende da dureza do material, da capacidade exigida em toneladas por hora, do tamanho de produto desejado e do nível de automação que a operação precisa.
O Que Você Vai Aprender Neste Guia
Este guia explica o princípio de funcionamento mecânico comum a todos os tipos de britador de mandíbula e depois detalha as características distintivas, as faixas típicas de abertura de alimentação, capacidade e potência dos modelos PE, PEW, Série C, fino/secundário e hidráulico. Ele se destina a um engenheiro ou responsável por compras na etapa inicial de seleção de equipamento, antes de solicitar uma cotação formal, quando a prioridade é reduzir uma categoria ampla de produto a dois ou três modelos candidatos. Ao terminar este guia, você será capaz de relacionar o tipo de rocha e a capacidade desejada a uma categoria de britador de mandíbula, ler uma ficha técnica sem depender da interpretação de um vendedor, e fazer perguntas específicas sobre construção do chassi, proteção contra sobrecarga e metalurgia das peças de desgaste durante a compra. O guia também aborda a manutenção e os fatores de custo que separam uma unidade PE básica de uma instalação Série C de alta resistência.
Visão Geral

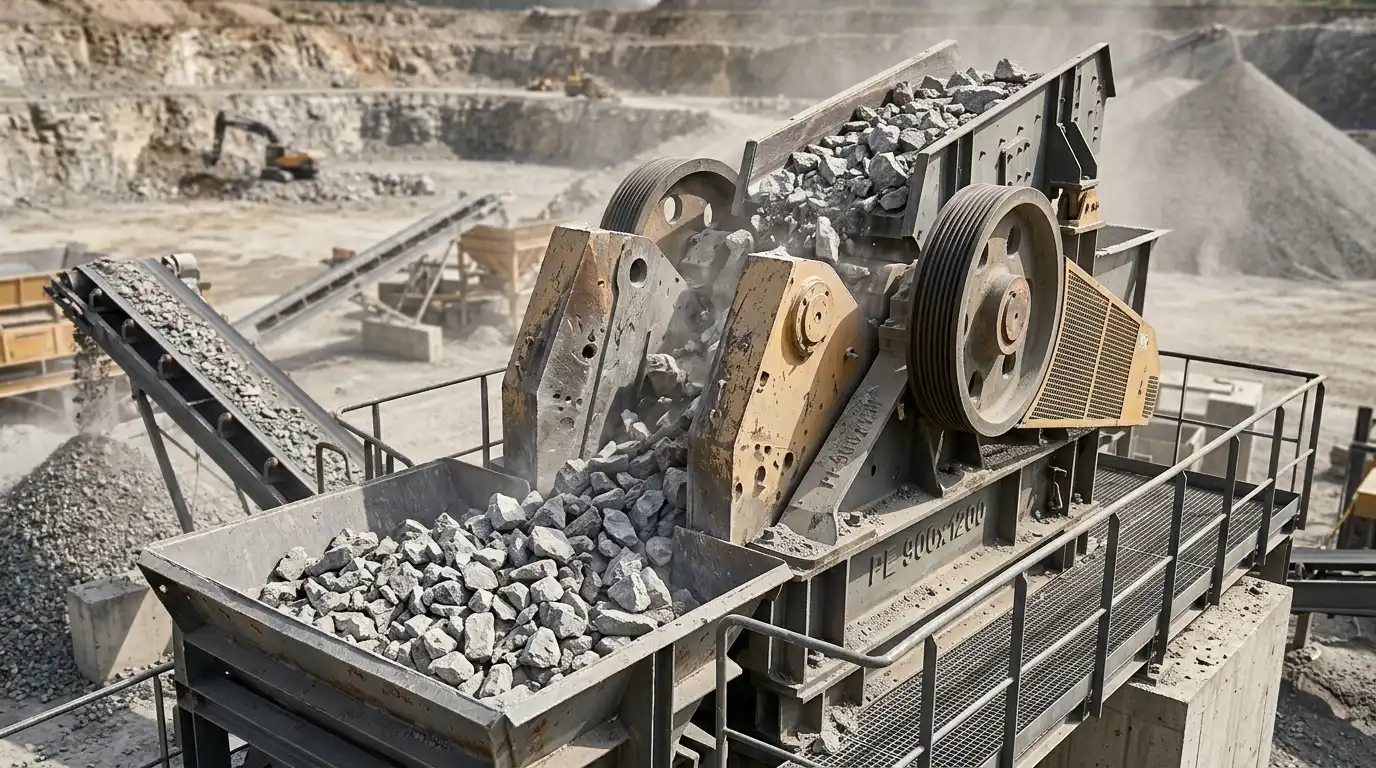

Um britador de mandíbula reduz pedaços grandes de rocha ou minério em fragmentos menores por compressão entre duas placas de aço. Quase sempre é a primeira máquina do circuito de britagem, posicionada logo após o desmonte ou a escavação primária e antes das etapas de britagem secundária e peneiramento, como se observa em uma planta de produção de brita de 100–150 t/h construída em torno de um britador de mandíbula primário. A categoria abrange uma faixa ampla de capacidades, desde unidades pequenas de poucas toneladas por hora para laboratório ou início de operação de pedreira, até máquinas de alta resistência que superam 1.000 t/h em uma mina grande a céu aberto.

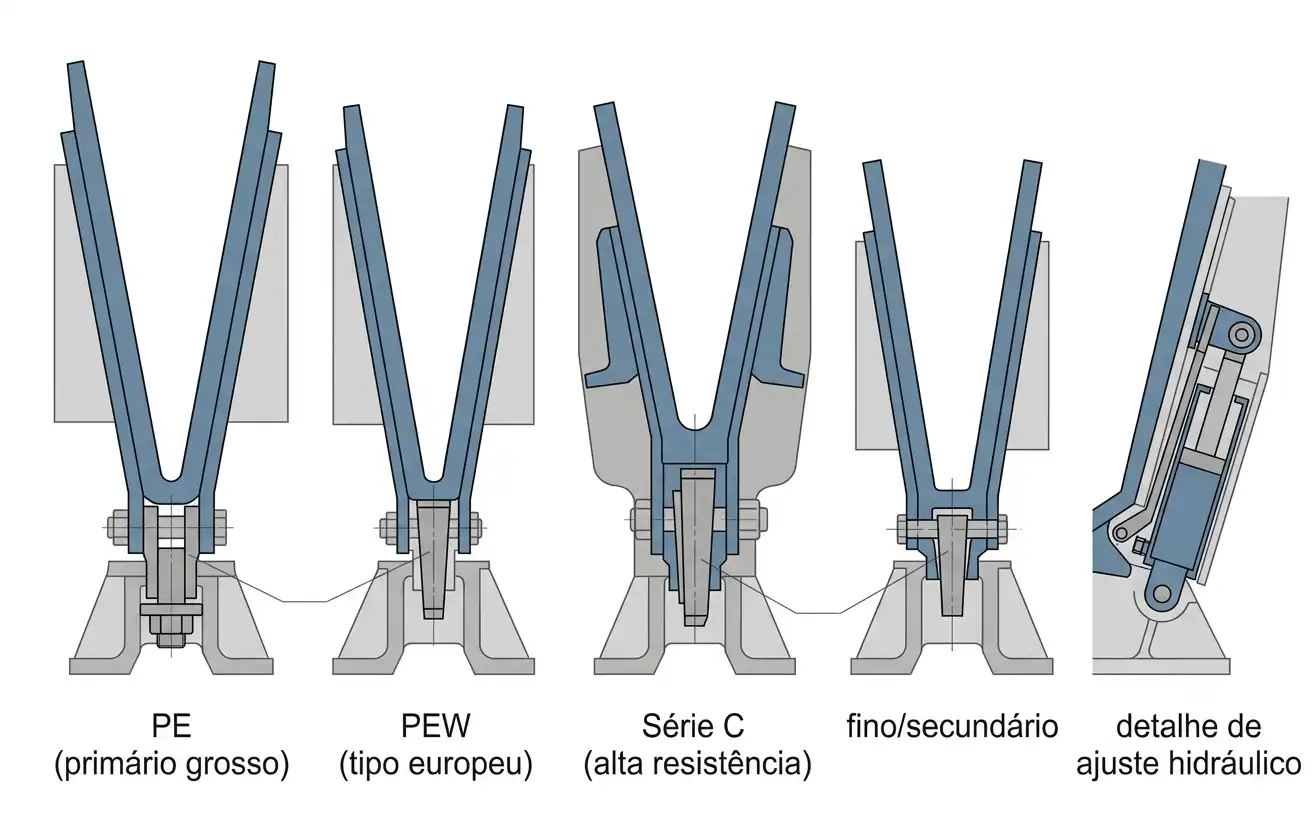

Os cinco tipos deste guia não são cinco linhas de produto paralelas competindo em igualdade de condições. PE e fino/secundário (frequentemente identificado como PEX) descrevem convenções de abertura de alimentação e geometria de câmara originadas por fabricantes chineses. PEW descreve um aprimoramento de influência europeia sobre o projeto PE, com câmara mais profunda e ajuste assistido hidraulicamente. A Série C é uma família de produto genuína de fabricante original, associada à linha Nordberg C Series, construída sobre um chassi não soldado, aparafusado e pinado, projetado para ciclos de trabalho pesados e contínuos. Hidráulico descreve um recurso — ajuste e proteção contra sobrecarga por meios hidráulicos — que aparece em várias das outras categorias, em vez de formar sua própria classe mecânica. Uma especificação de compra que pede apenas um “britador de mandíbula hidráulico”, sem indicar também abertura de alimentação, capacidade e linha de modelo base, está incompleta.
Princípio de Funcionamento

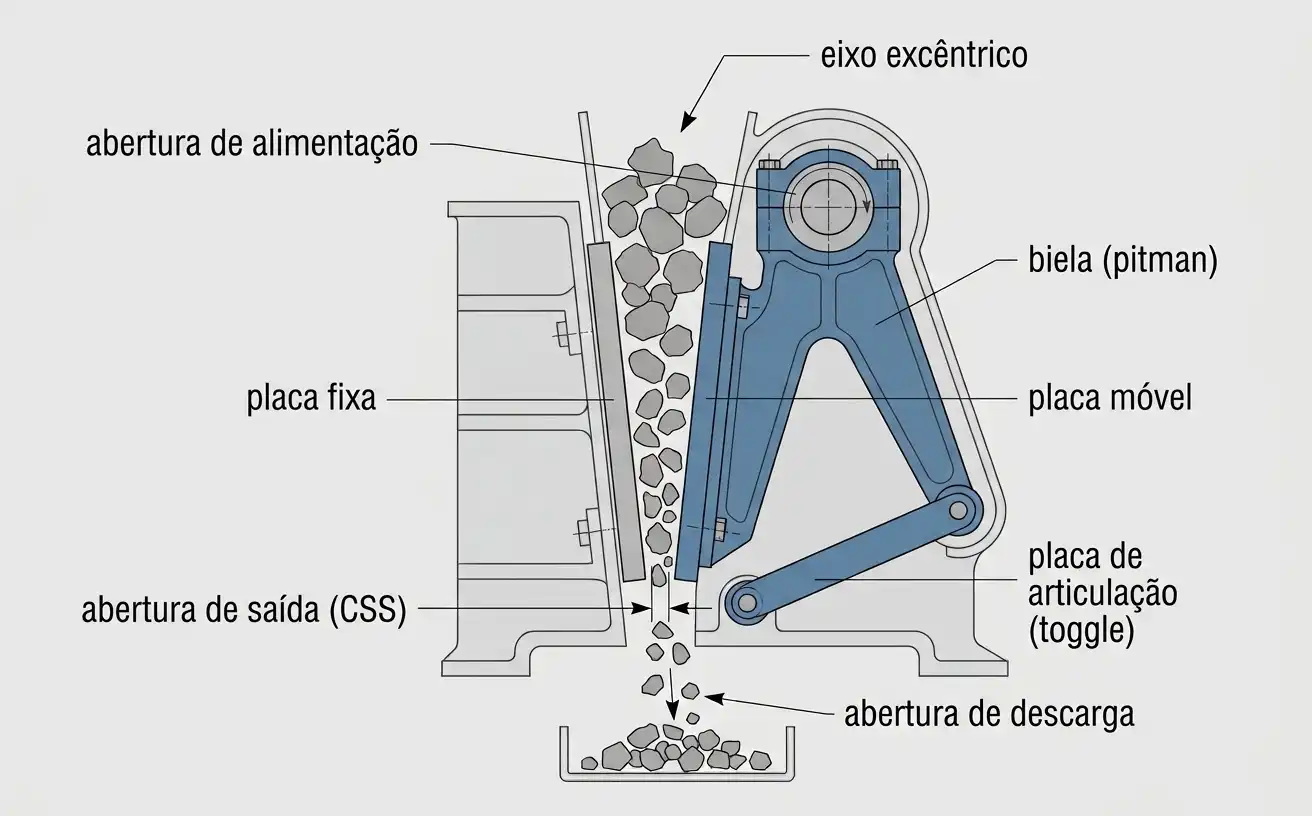

Os cinco tipos de britador de mandíbula compartilham o mesmo mecanismo central. Um motor elétrico aciona um eixo excêntrico por meio de correias em V e um volante. O eixo excêntrico transmite um movimento elíptico à biela, que sustenta a placa móvel. No golpe de fechamento, a placa móvel pressiona a rocha contra a placa fixa, comprimindo-a até fraturá-la. No golpe de abertura, o material parcialmente britado desce mais na câmara por gravidade, e o produto final sai pela abertura inferior.
O ângulo entre as duas placas é chamado de ângulo de mordida. Normalmente fica entre 19 e 23 graus. Um ângulo de mordida acima de aproximadamente 26 graus permite que a rocha deslize para cima em vez de ser puxada para dentro da câmara, condição que os operadores descrevem como o britador “escorregando” ou “fervendo”. A abertura no ponto mais estreito da câmara, medida quando as placas estão totalmente fechadas, é chamada de abertura de saída (CSS, na sigla em inglês). O CSS determina o tamanho máximo do produto e é o principal parâmetro ajustável em todos os tipos de britador cobertos neste guia.
A placa de articulação (toggle) cumpre uma dupla função: transmite a força da biela para a placa móvel e atua como fusível mecânico. Quando um objeto não britável, como um pedaço de aço, entra na câmara, a placa de articulação é projetada para falhar antes que o eixo excêntrico, o chassi ou os rolamentos sofram dano. Os modelos hidráulicos adicionam uma camada extra de proteção sobre esse fusível mecânico, usando um cilindro hidráulico que alivia automaticamente a abertura de saída ao detectar uma condição de sobrecarga, e a restabelece assim que a obstrução é liberada.
Duas linhagens históricas estão por trás de todos os britadores de mandíbula de eixo único (single-toggle) comercializados atualmente: o projeto Blake, patenteado por Eli Whitney Blake em 1858, no qual a placa móvel gira na parte superior e produz um movimento mínimo na parte inferior da câmara; e o projeto Dodge, com pivô na parte inferior, que produz um tamanho de produto mais uniforme, mas com rendimento muito menor, hoje usado quase exclusivamente em preparação de amostras de laboratório.
Tipos e Comparação de Modelos
Britador de Mandíbula PE
A designação PE cobre o britador de mandíbula primário grosso padrão, construído sobre uma câmara profunda em formato de V e uma abertura de alimentação quadrada. Os números de modelo descrevem a largura e o comprimento da abertura de alimentação em milímetros — um PE900×1200, por exemplo, tem abertura de alimentação de 900 por 1.200 mm. O ajuste de saída em uma unidade PE básica é feito com calços ou juntas manuais colocados atrás do assento da placa de articulação, processo que normalmente exige parar a máquina e leva mais tempo do que os sistemas de cunha descritos adiante. No mercado brasileiro, a potência do motor costuma ser informada em CV além de kW; ao comparar cotações, vale confirmar em qual unidade a potência está expressa. Os britadores PE processam materiais com resistência à compressão não confinada de até aproximadamente 320 MPa e são a configuração de britador de mandíbula mais utilizada em mineração e pedreiras no mundo todo. As tabelas de especificação completas dessa linha estão disponíveis na página de produto Britador de Mandíbula PE.
Britador de Mandíbula PEW (Tipo Europeu)
Os britadores PEW modificam a geometria da câmara PE para torná-la mais profunda e estreita, o que aumenta o curso efetivo de britagem e melhora o fluxo de material dentro da câmara. O chassi costuma ser uma estrutura integrada de aço fundido ou aparafusada (não soldada), em vez de uma fabricação totalmente soldada, e o eixo excêntrico é forjado em vez de fundido, o que estende a vida à fadiga sob trabalho contínuo. A diferença operacional principal em relação a uma unidade PE básica é o mecanismo de ajuste de saída: os britadores PEW usam um sistema de dupla cunha, frequentemente assistido de forma hidráulica, que permite alterar o CSS em dois a três minutos, em vez de exigir uma troca de calços. Muitos modelos PEW também incluem limpeza hidráulica da câmara, que levanta e reverte a placa móvel para liberar uma câmara travada sem intervenção manual. As especificações dessa linha estão disponíveis na página de produto Britador de Mandíbula PEW.
Britador de Mandíbula Série C
A Série C é a família de produto de alta resistência mais associada à britagem primária contínua e de alta tonelagem em minas e pedreiras grandes a céu aberto. A decisão de engenharia definidora é um chassi não soldado, aparafusado e pinado, validado por análise de elementos finitos e construído com reforços internos para resistência à fadiga — uma filosofia de projeto diferente da usada em chassis totalmente soldados de outras linhas de produto concorrentes de alta resistência. Trata-se de uma escolha de engenharia real, não de uma questão já resolvida: um chassi aparafusado permite substituir seções individuais em campo sem solda, enquanto um chassi soldado é comercializado por seus fabricantes como oferecendo resistência uniforme em todas as direções contra cargas de impacto. As duas abordagens estão em uso comercial ativo em instalações de grande porte. Os modelos maiores da Série C acrescentam proteção hidráulica contra sobrecarga integrada ao sistema de articulação, que alivia o ajuste automaticamente diante de um objeto não britável e o restabelece assim que este é liberado, além de automação em nível de planta para ajuste e monitoramento remoto. Os dados técnicos completos dessa linha estão disponíveis na página de produto Britador de Mandíbula Série C.
Britador de Mandíbula Fino e Secundário
Os britadores de mandíbula finos ou secundários, frequentemente identificados como PEX, invertem as proporções da câmara PE: a câmara é mais curta e larga em vez de alta e estreita, o que produz um produto mais uniforme com uma abertura de saída menor. São posicionados como segundo estágio de britagem após um primário PE ou Série C, ou usados de forma independente em operações de agregados menores, onde uma única máquina precisa produzir uma granulometria de saída mais fina do que um britador primário consegue alcançar. Os britadores de mandíbula finos de bancada de laboratório são uma subaplicação distinta: unidades compactas com placas de aço-manganês, aço inoxidável ou carboneto de tungstênio processam quantidades de amostra de até aproximadamente 500 quilogramas por hora para trabalhos de caracterização de material, nos quais a contaminação cruzada entre amostras é a preocupação de projeto, mais do que o rendimento.
Britador de Mandíbula Hidráulico
“Hidráulico” descreve um conjunto de recursos, não uma sexta categoria mecânica independente. Refere-se ao uso de cilindros hidráulicos — em vez de, ou além de, calços e cunhas mecânicas — para duas funções: ajustar a abertura de saída e oferecer proteção contra sobrecarga, que alivia e restabelece automaticamente o ajuste quando um objeto não britável entra na câmara. Esse recurso aparece em modelos PEW, em modelos maiores da Série C e em equivalentes de outros fabricantes. Uma especificação redigida simplesmente como “britador de mandíbula hidráulico”, sem indicar também abertura de alimentação, capacidade e linha de modelo base, não define uma máquina com precisão suficiente para cotação.
Tabela 1. Comparação de tipos de britador de mandíbula por abertura de alimentação, capacidade e potência
| Tipo | Abertura de alimentação típica | Tamanho máximo de alimentação | Faixa de CSS / descarga | Faixa de capacidade | Potência do motor |
|---|---|---|---|---|---|
| PE (primário grosso) | 150×250 mm a 1.200×1.500 mm | ~125–1.020 mm | 10–360 mm | 1–1.120 t/h | 5,5–200+ kW |
| PEW (tipo europeu) | até ~1.200×1.000 mm | ~0–720 mm | ajustável por cunha | 15–500 t/h | kW médio a alto |
| Série C (alta resistência) | 800×510 mm a 2.000×1.500 mm | 410–1.200 mm | 40–300 mm | ~55–1.435 t/h (alimentação peneirada) | 75–400 kW |
| Fino / secundário (PEX) | 125–300 mm | ≤250 mm | 10–140 mm | 1–120 t/h | kW baixo a médio |
| Hidráulico (recurso) | conforme o modelo | conforme o modelo | ajuste hidráulico | conforme o modelo | conforme o modelo |
Fonte: fichas técnicas e catálogos de fabricantes para a Série C e linhas comparáveis de britador de mandíbula de alta resistência; os valores de capacidade com alimentação peneirada assumem uma granulometria de alimentação e densidade de material definidas, variando conforme as condições reais de alimentação.
Os modelos maiores da linha Série C ilustram a escala que um britador de mandíbula de alta resistência pode alcançar: o maior britador de mandíbula atualmente em produção em série aceita uma abertura de alimentação em torno de 1.600×1.200 mm, com capacidade nominal na faixa de 1.145 t/h em alimentação peneirada, operando a aproximadamente 220 rotações por minuto com um motor de 250 kW (cerca de 335 CV). A capacidade é a variável à qual as equipes de compras dão mais peso ao reduzir uma lista de candidatos, e deve sempre ser verificada em relação ao CSS que a aplicação realmente exige — uma máquina classificada para alta capacidade em um CSS amplo não entregará a mesma tonelagem no ajuste mais estreito exigido por uma britagem fina.
Especificações e Parâmetros
A capacidade de um britador de mandíbula não é um número fixo único; é uma função da abertura de alimentação, do CSS, da granulometria de alimentação e das características do material, expressa como uma curva, não como um ponto. Os fabricantes normalmente publicam duas cifras de capacidade para o mesmo modelo: uma classificação com “alimentação peneirada”, que assume que os finos já foram removidos da alimentação por uma grelha ou peneira vibratória antes do britador, e uma classificação “sem peneiramento” para alimentação bruta direto da lavra, que é menor porque o britador dedica parte do seu ciclo a processar material já fino o bastante para passar sem redução adicional. Uma cifra de capacidade que não indique qual das duas bases utiliza não é diretamente comparável a outra cotação.
Tabela 2. Especificações representativas de modelo ao longo da faixa de tamanhos
| Parâmetro | Modelo pequeno | Modelo médio | Modelo grande |
|---|---|---|---|
| Abertura de alimentação (mm) | 800 × 510 | 1.200 × 870 | 2.000 × 1.500 |
| Tamanho máximo de alimentação (mm) | 410 | 700 | 1.200 |
| Faixa de CSS (mm) | 40–175 | 70–175 | 175–300 |
| Potência do motor (kW / CV) | 75 kW / ~100 CV | 160 kW / ~215 CV | 400 kW / ~535 CV |
| Capacidade, alimentação peneirada (t/h) | 55–335 | 175–540 | 630–1.435 |
Fonte: catálogos técnicos de fabricantes de britadores de mandíbula de alta resistência. Os valores de capacidade assumem densidade e granulometria de material declaradas e são fornecidos como referência de projeto, não como garantia específica de obra.
A tabela mostra que a capacidade não escala de forma linear com a potência do motor: o modelo grande usa aproximadamente 2,5 vezes a potência do modelo pequeno, mas entrega até oito vezes a capacidade máxima, refletindo o ganho desproporcional em rendimento obtido com uma abertura de alimentação e uma faixa de CSS maiores. Esse é o conjunto de parâmetros que as equipes de compras devem solicitar a qualquer fabricante durante a cotação — abertura de alimentação, tamanho máximo de alimentação, faixa de CSS, potência do motor e capacidade informada sobre uma base específica — em vez de uma única cifra de capacidade isolada.
As placas de mandíbula de aço-manganês são a superfície de desgaste padrão em todos os tipos deste guia; ligas de níquel duro são usadas como alternativa em algumas aplicações abrasivas com alto teor de sílica. As projeções de vida útil das peças de desgaste dependem fortemente da abrasividade do minério em cada obra, da umidade da alimentação e das horas de operação, e cifras de vida útil publicadas para uma operação não se transferem de forma confiável para outra. Leitores que avaliam a vida útil de peças de desgaste para um minério ou agregado específico devem solicitar uma projeção específica da aplicação à equipe de engenharia do fabricante, usando amostras representativas de alimentação, em vez de se basear em uma cifra genérica.
Critérios de Seleção
Escolher entre as cinco categorias começa com três dados de entrada: a resistência à compressão não confinada do material de alimentação, o tamanho de produto exigido (o CSS que a aplicação precisa) e a capacidade desejada em toneladas por hora. Uma prática comum de dimensionamento é especificar um britador classificado em 120 a 130 por cento da capacidade média exigida, o que dá margem para a variabilidade da alimentação e o tempo de parada programado sem superdimensionar o equipamento para seu ponto de operação típico.
A dureza da rocha define o limite externo da seleção. Granito, basalto e minérios com teor de quartzo no extremo alto da faixa de resistência à compressão justificam projetos PEW ou Série C, cujas câmaras mais profundas e chassis reforçados são construídos para trabalho contínuo de alto esforço; calcário mais macio e seixo de rio podem ser processados de forma econômica em uma unidade PE básica. O tamanho de alimentação e o CSS exigido determinam se um único estágio primário PE ou Série C é suficiente, ou se é necessário um britador fino/secundário a jusante para atingir a granulometria de produto desejada — decisão também influenciada por já haver, ou não, um britador cônico especificado para esse estágio secundário, como o britador cônico Symons CS, já que um britador cônico cumpre um papel de redução de tamanho semelhante nesse ponto do fluxograma.
Os requisitos de automação são o filtro final. Uma pedreira remota ou sem operador fixo se beneficia do ajuste hidráulico de saída e da proteção automática contra sobrecarga, já que uma troca manual de calços exige um técnico no local e tempo de parada do equipo; uma operação menor e com supervisão próxima pode não precisar desse nível de automação e pode especificar uma unidade PE de ajuste mecânico com menor custo de capital. O caso da planta de britagem de basalto de 200–250 t/h ilustra uma aplicação de alta dureza e alta tonelagem em que uma configuração de alta resistência foi o fator decisivo, enquanto o caso da planta de britagem de xisto de 60 t/h mostra uma operação de menor tonelagem e menor dureza em que uma configuração PE padrão foi suficiente.
Aplicações por Material e Indústria
Os britadores de mandíbula processam uma ampla gama de materiais de alimentação, e o tipo exigido varia conforme o caso. Basalto e granito, ambos comuns na produção de agregados e base para estradas, situam-se no extremo alto da faixa de resistência à compressão e normalmente justificam um primário PEW ou Série C; a planta de britagem de basalto de 200 t/h ilustra essa combinação em escala de produção. Pedra de rio e seixo rolado, arredondados e moderadamente abrasivos, são materiais de alimentação comuns para agregado de construção; os casos da planta de britagem de pedras do rio de 200 t/h e da planta de britagem de pedra de rio de 60 t/h usam ambos um circuito encabeçado por britador de mandíbula em escalas de produção diferentes. O xisto, mais macio e fissível do que o basalto ou o granito, geralmente permite uma configuração de menor exigência, como se observa no caso de xisto de 60 t/h mencionado acima.
Além dos agregados, os britadores de mandíbula atuam como estágio de redução primária na mineração de metais (operações de cobre, ouro e minério de ferro comumente usam um primário PE ou Série C antes do moinho de bolas ou de estágios adicionais de britagem), na reciclagem de resíduos de construção e demolição, onde o material de alimentação é menos previsível e a proteção da placa de articulação contra vergalhão ou aço embutido se torna uma preocupação operacional mais frequente, e na exploração geral de pedreiras para agregado de construção e lastro ferroviário. Uma peneira vibratória a jusante, como a peneira vibratória S5X, é prática padrão após a britagem de mandíbula para separar o produto final do material superdimensionado que exige redução adicional.
Manutenção e Peças de Desgaste
As placas de mandíbula (fixa e móvel) são o principal componente de desgaste em todos os tipos deste guia e normalmente são fabricadas em aço-manganês por suas propriedades de encruamento sob impacto repetido. As placas laterais, posicionadas nas laterais da câmara de britagem, são um item de desgaste secundário que protege o próprio chassi e exigem substituição menos frequente do que as placas de mandíbula. A placa de articulação, conforme descrito na seção de princípio de funcionamento, é projetada como componente sacrificial: espera-se que ela falhe antes que o eixo excêntrico, os rolamentos ou o chassi sofram dano por um objeto não britável, e manter um estoque de placas de articulação sobressalentes é prática padrão de manutenção em qualquer obra ativa.
A frequência de ajuste de saída difere significativamente entre sistemas mecânicos e hidráulicos. Uma unidade PE ajustada por calços normalmente exige parar o britador e desmontá-lo parcialmente para alterar o CSS, processo que pode levar uma hora ou mais, dependendo do tamanho do modelo. Uma unidade PEW ajustada por cunha ou uma Série C com ajuste hidráulico pode concluir a mesma alteração em poucos minutos, sem desmontagem completa, o que reduz o tempo de parada acumulado em obras que ajustam a saída com frequência para controlar a granulometria do produto. Essa diferença em mão de obra de manutenção é um fator legítimo no custo total de propriedade, separado da comparação de preço de compra abordada a seguir. A página de produto Britador de Mandíbula PE traz os intervalos de manutenção recomendados para a configuração básica de ajuste mecânico.
Custo e Aquisição
O preço de compra de um britador de mandíbula escala principalmente com a abertura de alimentação, a potência do motor, a construção do chassi e o nível de automação hidráulica incluído. Uma unidade PE básica de determinada capacidade costuma ser a opção de menor custo dentro de sua classe de tamanho; uma unidade PEW ou Série C de capacidade comparável tem preço de compra mais alto, refletindo a câmara mais profunda, o chassi reforçado e os sistemas hidráulicos descritos anteriormente neste guia. Como ponto de referência geral dentro da categoria de britadores, um britador cônico comparável — como o britador de cone hidráulico multicilíndrico HP usado para britagem secundária — costuma ter preço de compra entre 20 e 40 por cento acima de um britador de mandíbula de capacidade equivalente, refletindo o maquinário adicional de britagem secundária envolvido. Em termos de faixa de mercado no Brasil, unidades de entrada de menor porte costumam ficar na casa de dezenas de milhares de reais, enquanto configurações avançadas e de maior porte ultrapassam a casa das seis dígitos; esses valores variam conforme fornecedor, câmbio e nível de automação, e devem ser tratados apenas como referência inicial de orçamento.
O prazo de entrega e a disponibilidade de peças de reposição são fatores práticos de compra além do preço de aquisição principal. As peças de desgaste (placas de mandíbula, placas laterais, placas de articulação) devem ser adquiridas com prazo de entrega definido antes da comissionamento, já que uma falta imprevista de peças de desgaste é uma causa comum de parada não programada em instalações novas. Os compradores devem solicitar, junto com a cotação do equipamento base, uma lista documentada de peças de reposição com prazos de entrega e um cronograma de intervalos de manutenção específico para o modelo cotado, em vez de tratar esses pontos como uma conversa posterior à compra.
Perguntas Frequentes
Qual é a diferença entre um britador de mandíbula PE e PEW?
Um britador PE usa uma profundidade de câmara padrão e ajuste de saída manual por calços, enquanto um britador de mandíbula PEW usa uma câmara mais profunda e um ajuste de saída por cunha, frequentemente assistido de forma hidráulica, que pode ser alterado em minutos em vez de exigir desmontagem. Ambos compartilham o mesmo mecanismo de compressão por eixo excêntrico.
Como é medida a capacidade de um britador de mandíbula?
A capacidade é medida em toneladas por hora e informada com base em alimentação peneirada ou sem peneiramento, já que remover os finos antes do britador com uma grelha vibratória muda a tonelagem efetiva processada pela máquina. Uma cifra de capacidade só é comparável entre duas cotações quando ambas indicam a mesma base, a mesma granulometria de alimentação e a mesma densidade de material.
Para quais tipos de rocha um britador de mandíbula é indicado?
Os britadores de mandíbula processam materiais com resistência à compressão não confinada de até aproximadamente 320 MPa, cobrindo materiais comuns de pedreira e mineração, do calcário e seixo de rio até o granito e o basalto. Rochas mais duras e abrasivas geralmente justificam uma configuração reforçada PEW ou Série C em vez de uma unidade PE básica.
Com que frequência um britador de mandíbula precisa de manutenção?
A inspeção das placas de mandíbula normalmente segue intervalos programados vinculados a horas de operação, e não a um período fixo de calendário, já que a taxa de desgaste depende da abrasividade da alimentação e da tonelagem processada. As placas de articulação são inspecionadas como componente de segurança sacrificial e substituídas imediatamente após qualquer evento com objeto não britável, e não em um cronograma de rotina.
Um britador de mandíbula hidráulico é mais caro do que um mecânico?
O ajuste hidráulico de saída e a proteção contra sobrecarga acrescentam custo em relação a uma unidade de ajuste mecânico básico da mesma classe de tamanho, mas a diferença costuma ser compensada ao longo da vida útil do equipamento por meio de menor tempo de parada durante as trocas de ajuste e menor risco de dano maior ao chassi ou ao eixo por material não britável.
