Planta de Produção de Lavagem e Peneiramento de Areia e Pedras de Sílica de 200 tph
O cliente deste projeto possui sua própria mina de quartzo, com uma grande quantidade de areia de sílica que precisa ser lavada. No entanto, ele nunca havia adquirido equipamentos de lavagem relacionados antes. De modo geral, os equipamentos de uma linha de lavagem são bastante convencionais e simples.
Porém, durante o processo de negociação, o cliente indicou a necessidade de obter produtos acabados em 5 faixas granulométricas: 0–10 mm, 10–20 mm, 20–60 mm, 60–80 mm e 80–180 mm, com uma capacidade total de produção de 200 tph. Isso impõe exigências muito altas em relação à peneira vibratória. Recomendamos ao cliente a peneira vibratória S5X, que não apenas atende à sua necessidade de alta capacidade de produção, mas também garante a precisão de classificação exigida.
Informações do Projeto
Vantagens do Equipamento
MR Design
Entrega de Equipamentos
Comentários de Clientes
Informações do Projeto
Matéria-prima: Alumina
Tamanho de Alimentação: ≤180mm
Tamanho de Saída:
0-10mm: 10%,
10-20mm:10%,
20-60mm: 30%,
60-80mm:30%,
80-180mm:20%
Capacidade de Produção: 200tph
Equipamentos: alimentador vibratório, trommel, peneira vibratória, lavadora de areia, correia transportadora
Vantagens do Equipamento
A peneira vibratória S5X possui estrutura robusta, alta eficiência de classificação e pode ser equipada com múltiplas camadas de tela. É adequada para diversas aplicações de peneiramento, incluindo peneiramento pesado, médio e fino, sendo ideal para projetos de clientes que exigem alta capacidade de produção e múltiplas granulometrias. Além disso, em comparação com as peneiras vibratórias comuns, como a peneira vibratória da série YA, a S5X oferece muitas vantagens.

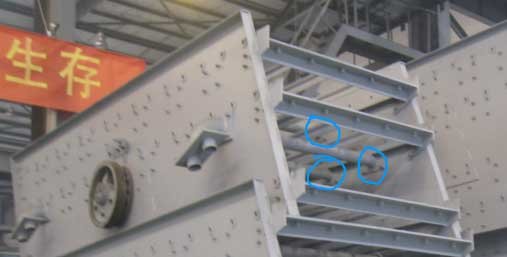

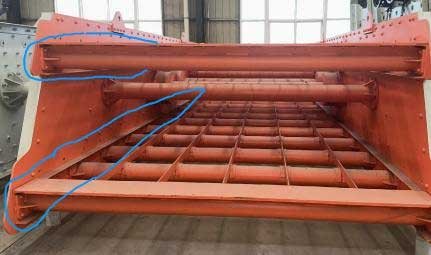

Estrutura de Ligação
YA:
As vigas tubulares no interior da caixa de peneiramento são conectadas às placas laterais por meio de um método de conexão de tubo único. Portanto, a resistência e a capacidade de carga da caixa de peneiramento são inferiores às do modelo S5X.
S5X:
As vigas tubulares no interior da caixa de peneiramento são soldadas formando uma estrutura de quadro completa e, em seguida, conectadas às placas laterais. Com isso, a resistência da caixa de peneiramento é aumentada, sua capacidade de carga é maior e ela se torna menos propensa a deformações.

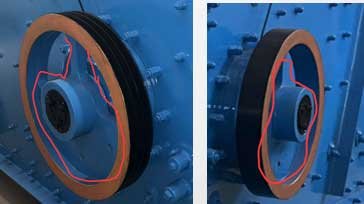

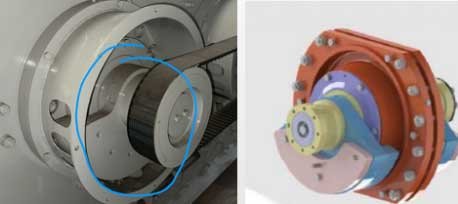

Vibrador
YA:
1. Força de excitação: 2,7–3,0 G
2. Rolamentos: 1 rolamento de cada lado da caixa de peneiramento, 2 rolamentos no total
3. Velocidade de rotação: 730–970 RPM
4. Amplitude dupla: 6–8 mm
S5X:
1. A peneira vibratória S5X é equipada com um vibrador SV modular, atingindo uma intensidade de vibração de até 4,2G. Sua eficiência de peneiramento é 30% maior do que a das peneiras vibratórias tradicionais da série YA.
2. Equipada com 4 ou 8 rolamentos.
3. Velocidade de rotação: 800–900 RPM
4. Amplitude dupla: 7–12 mm

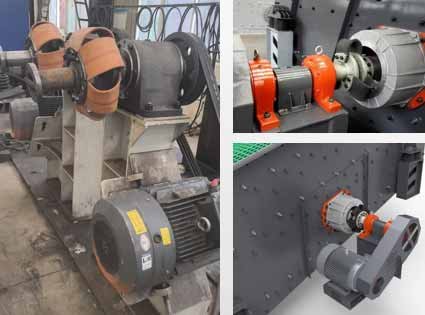

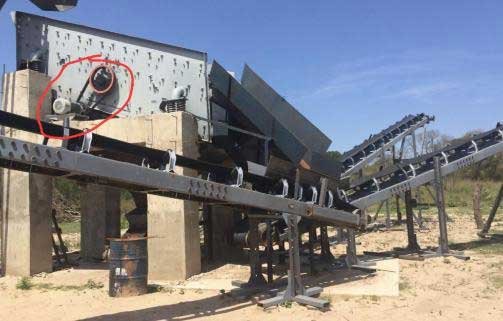

Tipo de Conexão
YA:
A série YA utiliza correias em V para conectar o motor, o vibrador, a polia e o eixo de transmissão. Durante a operação, o motor também gera vibração.

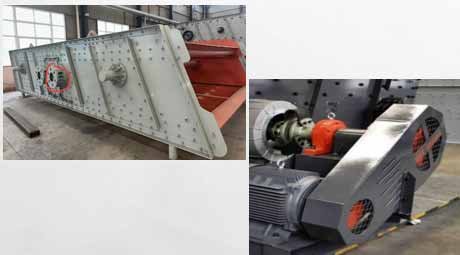

S5X:
A S5X utiliza um acoplamento flexível para conectar o motor, o vibrador e o eixo de transmissão, sem transmissão de força axial, resultando em uma vibração mais suave. Durante a operação, o motor não vibra. Portanto, esse acoplamento flexível protege o motor contra impactos e evita que ele seja afetado pela vibração da peneira.
Tipo de Suporte
YA：

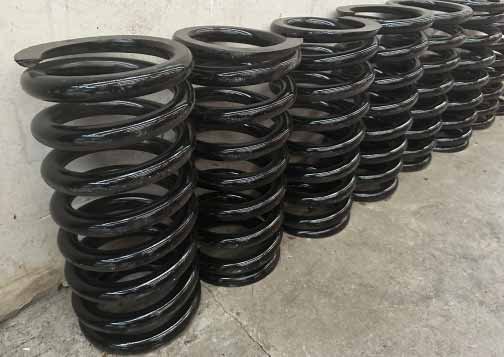

A peneira da série YA utiliza molas metálicas como suporte. Elas têm vida útil mais curta, baixa resistência à corrosão, vibração menos estável durante a partida e parada, níveis de ruído mais elevados e maior impacto sobre a fundação.
S5X:
A peneira S5X utiliza molas de borracha como suporte. Em comparação com as molas metálicas, elas oferecem vida útil mais longa, melhor resistência à corrosão, vibração mais estável durante a partida e parada, níveis de ruído mais baixos e menor impacto sobre a fundação.

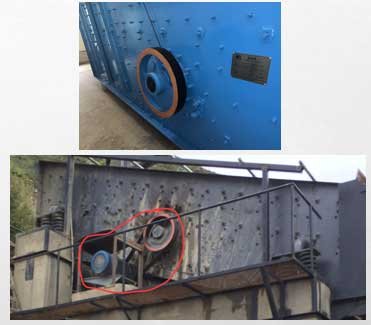

Cobertura Protetora
YA:
Os protetores para o motor, correias em V, vibrador etc. não estão incluídos na configuração padrão.
S5X:
Equipar o motor, as correias em V, o vibrador etc. com protetores. Oferece melhor proteção.

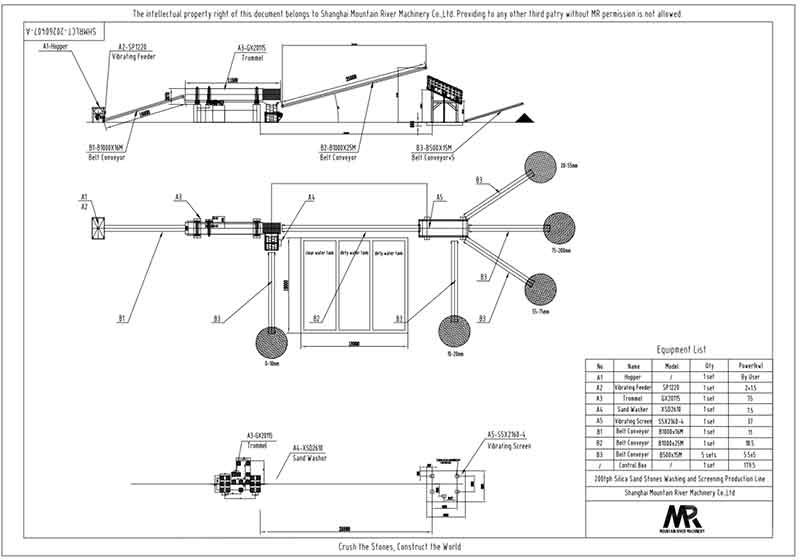

MR Design
Entrega de Equipamentos

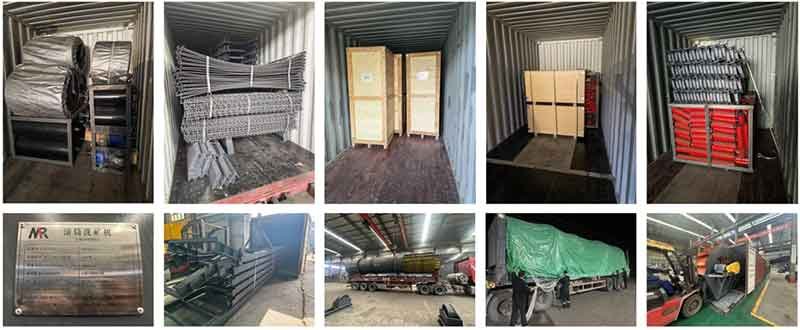

Esta linha de produção envolve muitos tipos de equipamentos. A MR desenvolve planos de embarque personalizados para cada tipo de equipamento na hora de containerizá-los.
Para a correia transportadora: a correia, os rolos e a estrutura de suporte são embalados separadamente, economizando espaço e evitando deformações dos componentes.
Para o trommel : é utilizado um contêiner do tipo flat rack, e o equipamento é completamente coberto com uma lona impermeável, protegendo-o eficazmente da chuva e da umidade durante o transporte marítimo.
Para o motor e outros componentes de precisão: todos são embalados em caixas de madeira, com tratamento anticorrosão e contra umidade.
Além disso, durante o embarque de todos os equipamentos, é feito um registro fotográfico de todo o processo. Antes de lacrar o contêiner, os funcionários da MR verificam novamente a carga de acordo com a lista de expedição, garantindo ao máximo que as mercadorias sejam entregues sem problemas.
Comentários de Clientes
Antes de realizar a compra, o cliente desta linha de lavagem de areia de sílica visitou a fábrica da MR para conhecer os equipamentos.
Durante a visita, a equipe da MR recebeu calorosamente o cliente e explicou as vantagens da peneira vibratória S5X: ideal para alta capacidade e múltiplas granulometrias. Além disso, para resolver a dificuldade de entupimento na classificação de areia fina (0–10 mm), a MR ofereceu recomendações de telas anti-entupimento.
Essas recomendações profissionais e a atitude de serviço dedicada fizeram com que o cliente se sentisse muito confiante em relação ao seu projeto.
