Plano de Manutenção de Britador de Cone: O Ritmo de Manutenção de Lubrificação, Hidráulica e Revestimentos
O Que Você Vai Aprender Neste Guia
O plano de manutenção de um britador de cone não é um único calendário. São três, cada um em um ritmo diferente: lubrificação, hidráulica, e revestimentos. Este guia explica o que pertence a cada ritmo. Ele também explica por que tratar os três sistemas da mesma forma ignora o sinal real que cada um dá. Ele se destina a um planejador de manutenção ou técnico responsável pelos cuidados de um britador de cone, e ao terminar, você será capaz de construir um programa baseado em condição e evidência, não em um intervalo fixo às cegas.
O Ritmo Diário: O Que É Verificado em Cada Turno
Uma rotina diária breve ancora os três sistemas ao mesmo tempo. Ela leva aproximadamente quinze a vinte minutos. Ela detecta sinais de alerta precoce antes que virem falhas. Nível de óleo, pressão de óleo, e temperatura de óleo são verificados primeiro. Uma leitura fora da faixa normal vale a pena investigar imediatamente, não anotar para revisão posterior.
Pressão hidráulica e vazamentos visíveis são verificados em seguida. Um vazamento lento raramente se anuncia de forma óbvia. Uma olhada diária o detecta enquanto ainda é um reparo menor. Os revestimentos também recebem uma verificação visual rápida, junto com vibração e ruído geral.
Essa passagem diária não substitui uma inspeção mais profunda. Ela existe para detectar o problema óbvio antes que a próxima verificação programada o teria encontrado de qualquer forma.
Lubrificação: Cadência de Monitoramento vs Intervenção

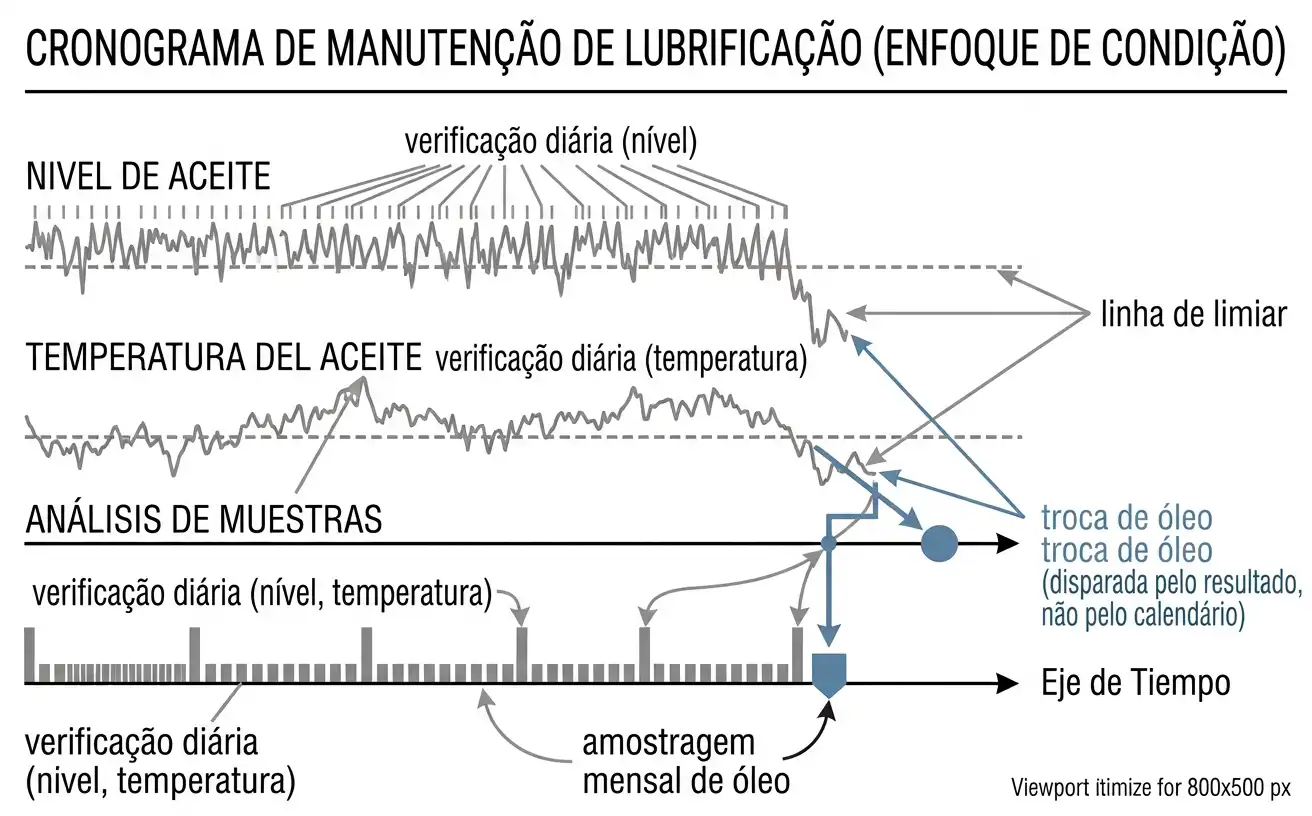

Monitoramento e intervenção correm em relógios diferentes. As verificações diárias confirmam que o óleo está presente, parece limpo, e está em temperatura normal. Isso é monitoramento, não manutenção. Isso indica se algo já deu errado, não se o óleo em si ainda tem vida útil.
A amostragem de óleo responde essa segunda pergunta. Ela roda em uma base periódica, não diária. Um laudo de laboratório sobre viscosidade, teor de água, e contagem de partículas revela o que uma verificação visual não consegue.
Partículas de cobre ou bronze elevadas apontam para desgaste de bucha. Partículas de ferro apontam para desgaste de engrenagem ou eixo.
A troca de óleo em si não pertence a nenhum dos dois relógios sozinho. Ela acontece quando a análise mostra degradação além de um limite aceitável, não em um calendário fixo escolhido de antemão.
Um intervalo às cegas desperdiça óleo bom em alguns casos. Em outros, deixa óleo degradado em serviço por tempo demais. Os mesmos dados de amostragem evitam os dois erros.
Hidráulica: A Limpeza do Fluido Como Disciplina Central

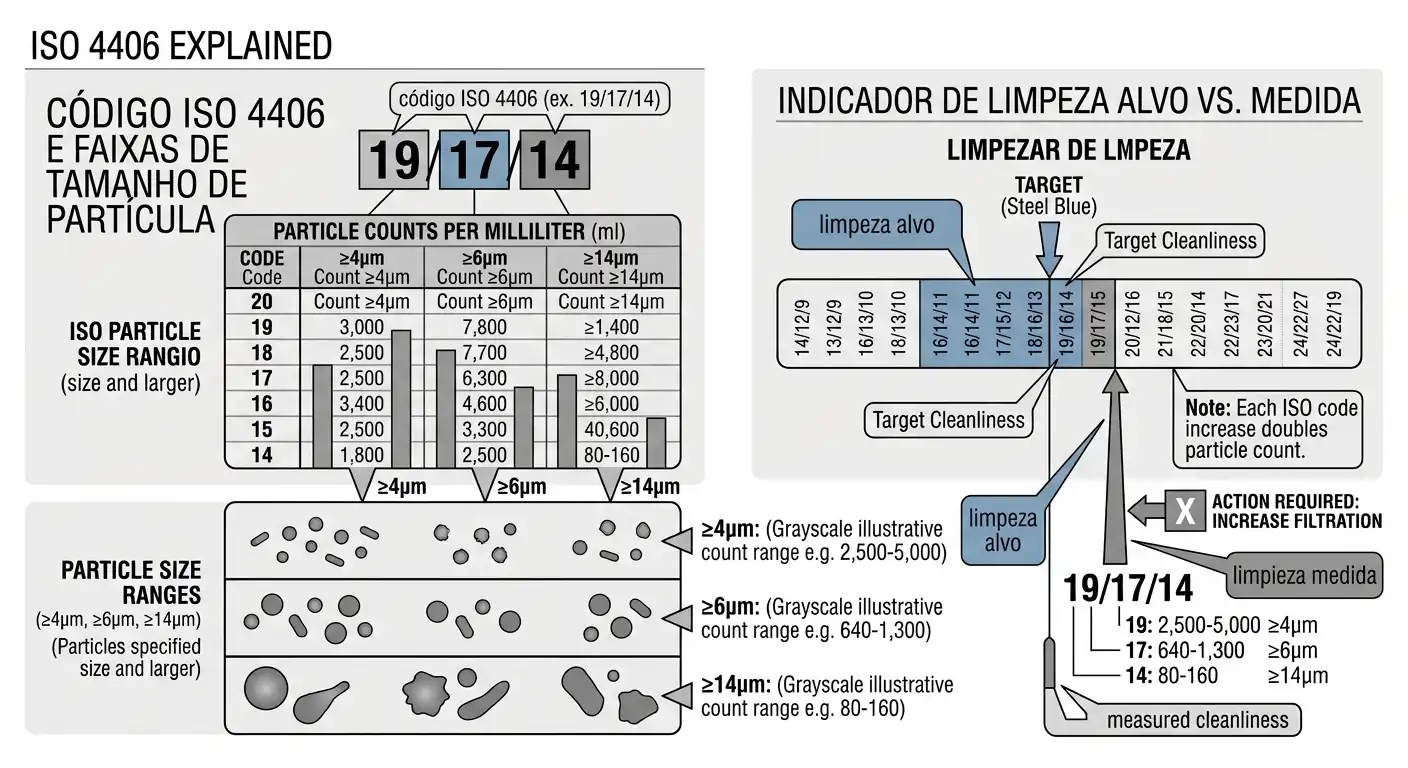

O sistema hidráulico de um britador de cone aciona o ajuste do CSS e o alívio de sobrecarga. As duas funções dependem da limpeza do fluido mais do que quase qualquer outro fator isolado. A norma ISO 4406 dá a essa limpeza uma medida padrão. É um código de três números que reporta contagens de partículas em três limiares de tamanho: quatro, seis, e catorze mícrons.
Cada passo para cima nesse código aproximadamente dobra a contagem de partículas naquele tamanho. Um sistema que se afasta de um código limpo em direção a um mais sujo não é um problema estético. O fluido contaminado acelera o desgaste nos mesmos componentes de precisão que o sistema hidráulico existe para proteger.
Os filtros carregam o peso diário de manter esse código onde deve estar. Eles precisam de seu próprio ritmo de serviço, separado do fluido em si. Um programa fixo de troca de filtro detecta a contaminação cedo.
Uma amostra periódica de fluido apoia esse programa. Ela acompanha se a contaminação está tendendo para o lado errado antes que chegue a componentes caros de substituir.
Vedações e acumuladores ficam em um ciclo de inspeção mais longo. O modo de falha deles se desenvolve devagar, mas termina de forma abrupta assim que uma vedação realmente cede.
Revestimentos: Por Que a Substituição Nunca É um Item de Calendário
O desgaste de revestimento não é linear, e raramente é uniforme em toda a face do revestimento. Dois britadores idênticos processando rochas diferentes podem desgastar seus revestimentos em cronogramas completamente diferentes. O mesmo pode acontecer com a mesma rocha alimentada de forma desigual. Um intervalo de substituição fixado com antecedência é um chute disfarçado de programação.

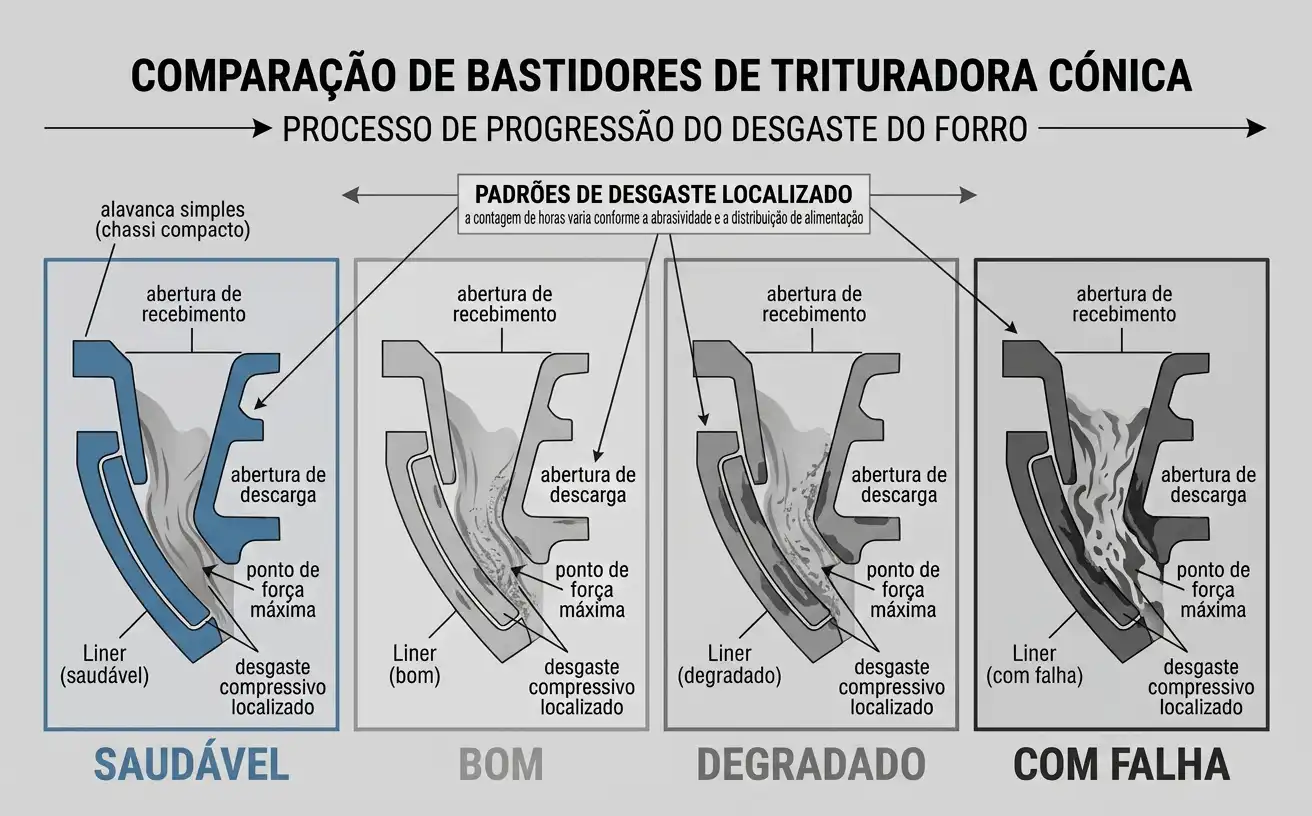

Pesquisas recentes sobre a saúde de revestimentos de britador de cone tratam o desgaste de forma diferente. Elas o veem como uma condição em estágios, não como um único ponto de esgotamento. Os estágios são saudável, bom, degradado, e com falha.
Um caso documentado atingiu um estado com falha em 785 horas de operação sob suas condições específicas. Esse número não tem significado fora daquele contexto.
O que importa é o conceito de estágios em si, não essa cifra específica de horas. Abrasividade, distribuição de alimentação, e material do revestimento mudam o número real para qualquer site.
A distribuição de alimentação merece atenção particular aqui. Ela se conecta diretamente com a disciplina de operação de um britador de cone. Alimentação desigual produz desgaste desigual, que aparece como um revestimento que falha de um lado da câmara enquanto o resto ainda tem vida útil.
A deriva do CSS é o outro sinal que vale a pena rastrear. Um CSS que se alarga em uma máquina não ajustada costuma significar algo específico. O desgaste do revestimento se torna visível antes que uma inspeção visual o teria detectado.
Como os Três Sistemas Sinalizam Entre Si
Esses três ritmos não são independentes entre si na prática. Um mancal começando a falhar pode aparecer em vários lugares ao mesmo tempo. A análise de óleo mostra contagens crescentes de partículas metálicas. As leituras de vibração mostram uma assinatura anormal.
O desgaste de revestimento mostra um padrão desigual. Os três se originam do mesmo problema de fundo.
Ler apenas um sinal de forma isolada arrisca um diagnóstico errado da causa. Um aumento de vibração sozinho pode parecer um problema de revestimento. A análise de óleo teria apontado diretamente para desgaste de mancal em vez disso.
Um plano de manutenção que verifica os três sistemas em seu próprio ritmo detecta esse tipo de sinal cruzado. Ele faz isso mais rápido do que qualquer verificação isolada.
Uma Lista de Verificação Prática de Cadência de Manutenção
- Diário: nível de óleo, pressão de óleo, temperatura de óleo, pressão hidráulica, vazamentos visíveis, verificação visual de revestimento, vibração e ruído.
- Periódico (semanal a mensal, ajustado às horas de operação): análise de amostra de óleo, amostra de fluido hidráulico e verificação de código ISO 4406, medição de desgaste de revestimento, verificação de CSS.
- Disparado por condição, não fixo por calendário: troca de óleo, troca de fluido hidráulico, substituição de revestimento, substituição de mancal ou bucha.
- Ciclo mais longo: inspeção de vedações e acumuladores, inspeção estrutural e de chassi, revisão completa de parada integral.
Consequências de Levar o Ritmo Errado
Um calendário fixo aplicado aos três sistemas desperdiça recursos ou deixa passar falhas, às vezes as duas coisas ao mesmo tempo. Trocar óleo em um programa às cegas, sem análise de amostra, pode significar substituir óleo que ainda tinha vida útil. Enquanto isso, um mancal pode se desgastar silenciosamente entre verificações baseadas em calendário e passar sem detecção até falhar por completo.
O custo se acumula a jusante. Um revestimento pode falhar de forma desigual porque a distribuição de alimentação nunca foi verificada. Um sistema hidráulico pode se degradar porque a limpeza do fluido nunca foi amostrada. Ambos transformam um reparo programado e evitável em uma parada não planejada.
Perguntas Frequentes
Por que a troca de óleo não deve seguir um calendário fixo?
Um intervalo fixo desperdiça óleo que ainda tem vida útil em alguns casos, e deixa óleo degradado em serviço por tempo demais em outros. A análise de amostra de óleo revela viscosidade, teor de água, e contagem de partículas que mostram a condição real. Isso permite que a troca aconteça quando realmente é necessária.
O que o código ISO 4406 realmente mede?
A norma ISO 4406 reporta a limpeza do fluido hidráulico como um código de três números. Ela conta partículas em limiares de quatro, seis, e catorze mícrons. Cada passo para cima no código aproximadamente dobra a contagem de partículas naquele tamanho. Isso dá uma forma padrão de acompanhar se a limpeza do fluido está tendendo em direção ao alvo ou para longe dele.
Por que a substituição de revestimento não pode ser programada em um número fixo de horas?
A taxa de desgaste do revestimento depende da abrasividade da rocha, da distribuição de alimentação, e do material do revestimento. Os três variam por site e até por turno. Um número fixo de horas que funciona para um britador pode estar muito errado para outro. A classificação por estágios baseada em condição verifica o desgaste real em vez de assumir um número, o que a torna um gatilho mais confiável.
Como os três sistemas de manutenção se relacionam entre si?
Um único problema de fundo, como um mancal falhando, pode aparecer nos três sistemas ao mesmo tempo. Ele se manifesta como partículas metálicas crescentes na análise de óleo, uma assinatura de vibração anormal, e desgaste desigual de revestimento. Verificar cada sistema em seu próprio ritmo, em vez de confiar em apenas um sinal, detecta problemas entre sistemas de forma mais rápida e confiável.
Referências e Fontes
- ISO 4406:2021 — Hydraulic Fluid Power: Fluids — Method for Coding the Level of Contamination by Solid Particles
- U.S. Patent 6,702,729 — Centrifugal Cleaner for Industrial Lubricants
- MDPI (Sensors) — Optimization of Moving Cone Liner Dynamics and Health Status Prediction for Cone Crushers
- U.S. Patent 6,129,297 — Cone Crusher with Wear Indicator
