Guia de Instalação de Moinho de Bolas: Fundação, Alinhamento e Grauteamento

O Que Você Vai Aprender Neste Guia

A fundação, o alinhamento, e o grauteamento de um moinho de bolas são uma sequência interconectada, não três tarefas separadas. Este guia cobre como a fundação é projetada para carga dinâmica, por que as placas de base dos mancais de munhão são deliberadamente abauladas em vez de planas, e por que o grauteamento acontece em etapas ligadas ao que já foi verificado. Ele se destina a um engenheiro de instalação ou gerente de projeto supervisionando a instalação de um moinho de bolas, e ao terminar, você vai entender por que a ordem desses passos importa tanto quanto qualquer passo individual bem executado sozinho.

Fundação: Projetada para Carga Dinâmica, Não Estática

A fundação de um moinho de bolas carrega um perfil de carga fundamentalmente diferente da maioria dos equipamentos de planta. A carcaça, os revestimentos, os corpos moedores, e o material dentro dela representam juntos uma massa estática enorme. Essa massa gira de forma contínua, adicionando um componente de carga dinâmica que um projeto de fundação estática não precisa gerenciar.

O projeto de fundação para esse tipo de equipamento segue princípios de engenharia para carga dinâmica. Ele não usa os cálculos de capacidade de suporte estática construídos para uma base de equipamento simples. A investigação do solo, o detalhamento da armadura, e o posicionamento dos parafusos de ancoragem levam em conta a vibração sustentada e a massa giratória que a fundação carrega durante toda a vida operacional do moinho, não só seu peso morto em repouso.

Os parafusos de ancoragem e seus tubos precisam de posicionamento cuidadoso antes da concretagem. O concreto que entra nesses tubos limita como os parafusos podem ser posicionados durante a montagem. As fôrmas precisam de reforço suficiente para resistir ao inchamento durante a concretagem, particularmente onde a tolerância final de folga é estreita.

Placas de Base dos Mancais de Munhão: Abauladas, Não Planas

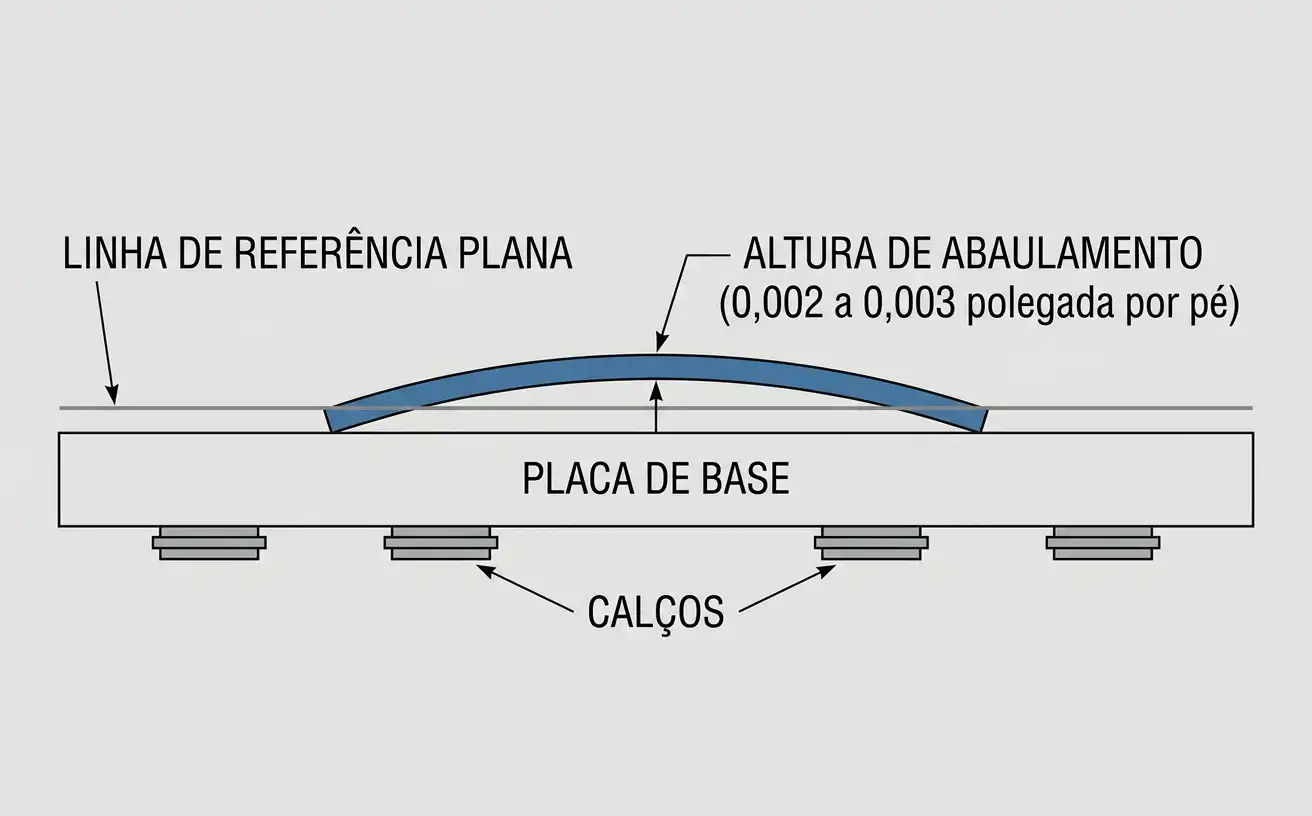

As placas de base dos mancais de munhão são instaladas sobre calços com um abaulamento deliberado, não perfeitamente planas. A placa fica ligeiramente mais alta no centro do que nas extremidades, tipicamente entre 0,002 e 0,003 polegada por pé de comprimento de placa.

Esse abaulamento existe por um motivo específico. Uma placa plana se deflete com o tempo sob o peso sustentado e a carga dinâmica da carcaça giratória. Construir um leve abaulamento para cima muda esse resultado.

A placa se assenta rumo ao plano sob a carga real de operação, em vez de começar plana e afundar de forma côncava. Uma placa de base instalada completamente plana não vai se manter plana assim que o moinho estiver operando.

As linhas de centro e os pontos de referência de elevação são marcados em acessórios permanentes antes de instalar as placas de base. Isso estabelece o referencial contra o qual cada etapa de alinhamento posterior é medida. Esse trabalho de referência acontece uma única vez, cedo, e cada verificação posterior se conecta a ele.

Grauteamento por Etapas: O Que é Grauteado Primeiro, e o Que Espera

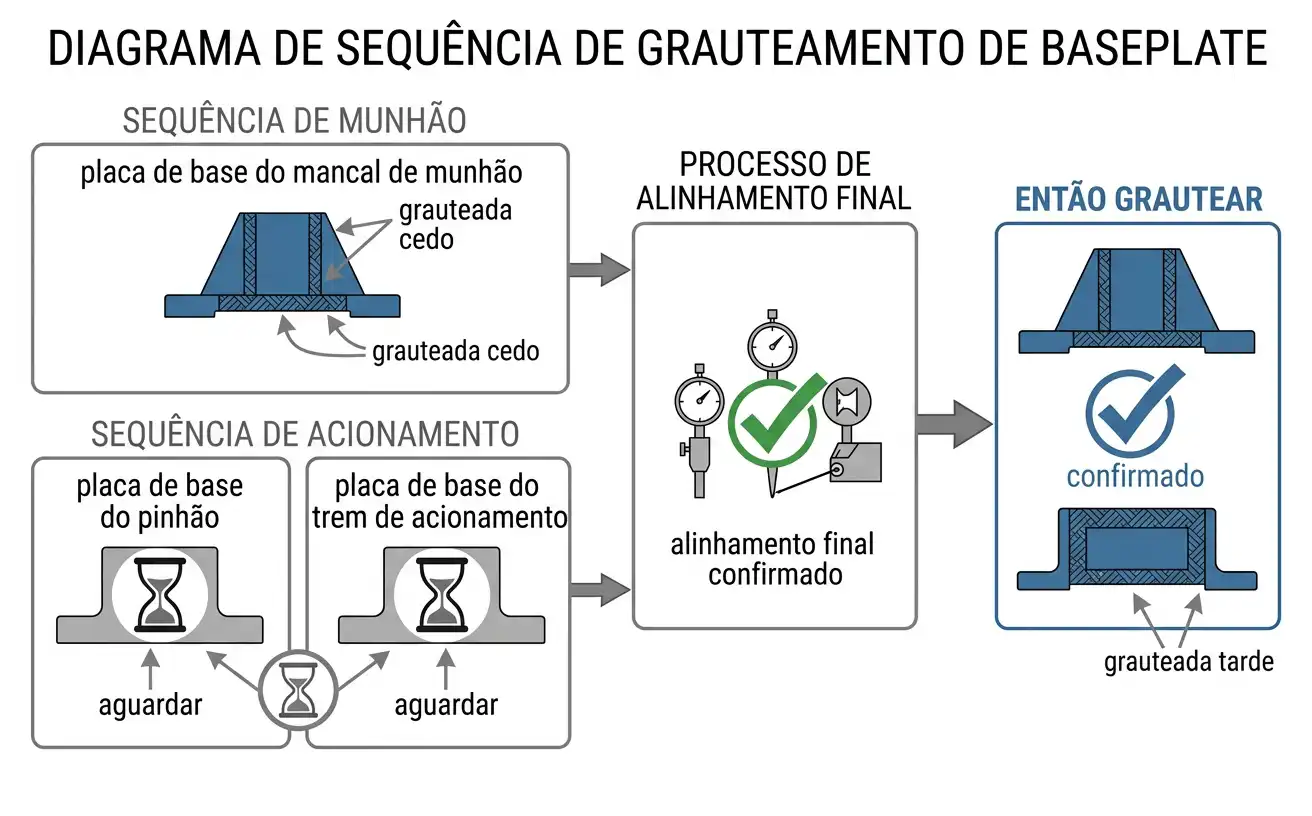

O grauteamento não é um único passo realizado uma vez ao final da instalação. Ele acontece em etapas, e a sequência importa. As placas de base dos mancais de munhão são grauteadas relativamente cedo, assim que estão calçadas, abauladas, e confirmadas conforme especificação. Elas estabelecem a referência fixa contra a qual o restante do trem de acionamento se alinha.

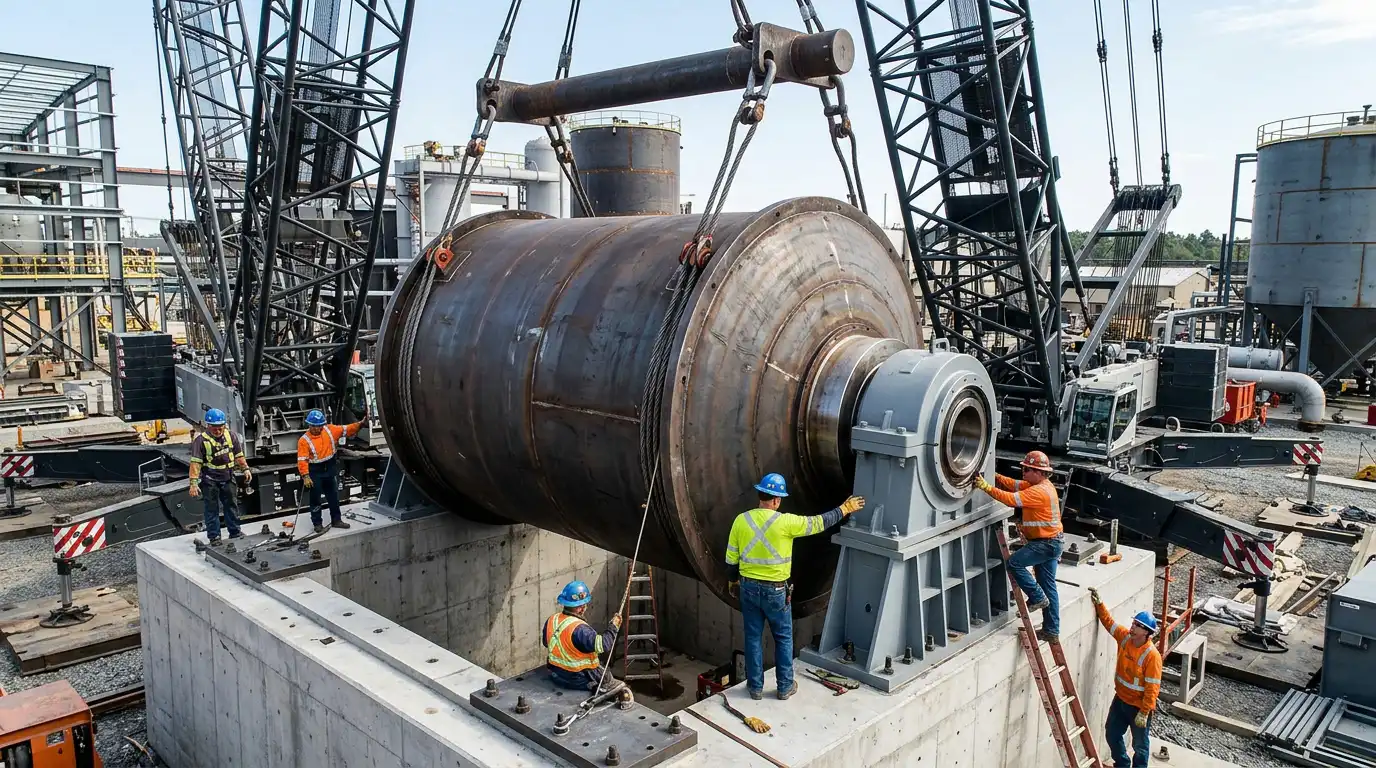

A placa de base do pinhão e as placas de base do trem de acionamento ficam deliberadamente sem graute nessa etapa. Isso inclui a caixa de engrenagens e o motor. Elas permanecem sobre calços, ajustáveis. Enquanto isso, a carcaça é baixada nos mancais de munhão, a engrenagem periférica é instalada, e o alinhamento radial e axial é verificado e corrigido.

Graotear o trem de acionamento só acontece depois que o alinhamento final é confirmado, não antes. Graotear algo que ainda está sendo ajustado anula o propósito do grauteamento. Uma vez curado, o graute fixa a posição de um componente de forma bastante permanente. Corrigir um erro de alinhamento posterior significa quebrar esse graute e recomeçar.

Alinhamento da Engrenagem Periférica e do Pinhão

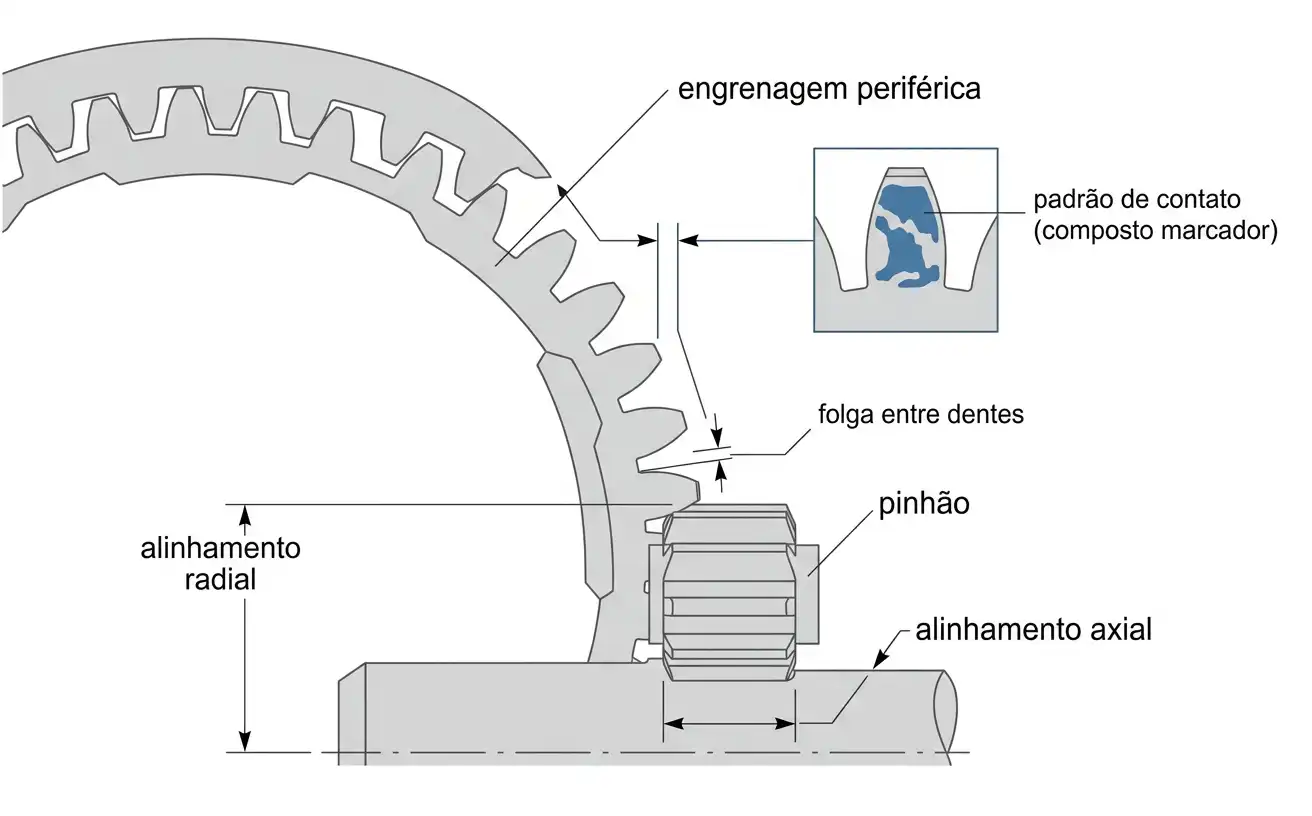

A engrenagem periférica montada na carcaça do moinho e o pinhão acionado pelo motor e pela caixa de engrenagens precisam engrenar corretamente. Isso precisa valer em toda a rotação da engrenagem, não só em um ponto medido. A excentricidade no flange de montagem da engrenagem periférica é medida antes de instalá-la. Um flange que não está verdadeiro carrega esse erro para cada verificação de alinhamento posterior.

O alinhamento radial e axial entre a engrenagem periférica e o pinhão é verificado usando calços sob o pedestal do mancal do pinhão. Os ajustes de calço movem o pinhão em incrementos pequenos. A meta é clara. A folga entre dentes e a folga de raiz devem ficar dentro da tolerância que o fabricante especifica para aquele módulo de engrenagem.

A verificação do padrão de contato normalmente usa um composto marcador aplicado nos dentes da engrenagem. Isso confirma que as duas engrenagens realmente engrenam na área pretendida da face do dente, não só próximo o suficiente no papel.

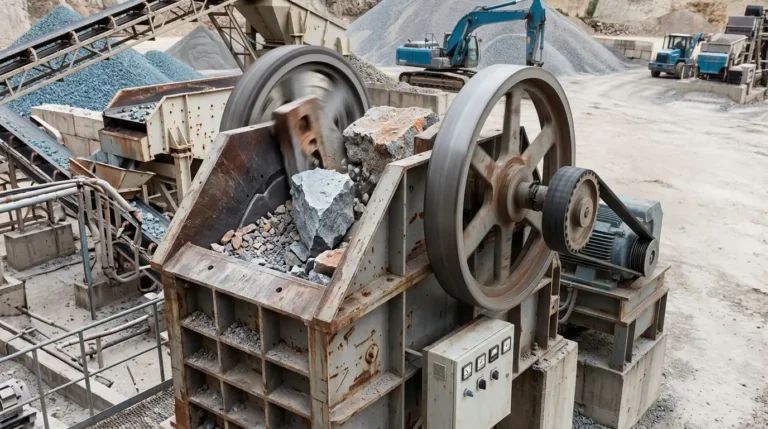

Um teste de operação em vazio segue o alinhamento, antes de o moinho receber qualquer carga. Esse teste verifica vibração, ruído, e temperatura de mancal com o trem de acionamento já confirmado correto. Ele cumpre o mesmo propósito diagnóstico descrito no guia de comissionamento de britador de mandíbula deste projeto. Esse propósito é isolar os problemas mecânicos de qualquer coisa relacionada à alimentação ou à carga.

Material de Grauteamento e Preparação da Superfície

O graute epóxi, em vez do graute cimentício padrão, é o material especificado para esse tipo de equipamento rotativo de precisão. Isso reflete a prática de instalação atual mais comum na indústria. O graute epóxi oferece maior resistência à compressão e melhor resistência à vibração. Ele também forma uma ligação química mais forte com o concreto corretamente preparado do que as alternativas cimentícias.

A preparação da superfície antes do grauteamento importa tanto quanto o material de graute em si. A superfície de concreto precisa estar rugosa e completamente livre de resíduos de óleo, solvente, ou graxa. Qualquer contaminação nessa superfície impede a ligação química da qual o graute depende para a transferência adequada de carga. Uma concretagem de graute sobre uma superfície mal preparada pode parecer completa enquanto nunca realmente adere à fundação por baixo.

O trabalho do graute, uma vez curado, é transferir carga de forma uniforme da base do equipamento para a fundação. As bases de máquina e as superfícies de concreto têm irregularidade superficial suficiente. Assentar uma placa de base diretamente sobre concreto nu cria cargas pontuais. O concreto sozinho nunca foi projetado para suportar essas cargas.

Uma Lista de Verificação Prática de Sequência de Instalação

• Fundação projetada e concretada conforme especificações de carga dinâmica, com tubos de parafuso de ancoragem corretamente posicionados antes da concretagem.
• Linhas de centro e pontos de referência de elevação marcados em acessórios permanentes antes de instalar as placas de base.
• Placas de base dos mancais de munhão calçadas e abauladas conforme especificação, depois grauteadas.
• Placas de base do pinhão e do trem de acionamento deixadas sem graute, sobre calços, durante a instalação da carcaça e o alinhamento da engrenagem periférica.
• Excentricidade da engrenagem periférica medida antes da instalação, depois alinhamento radial e axial confirmado conforme critérios de folga entre dentes, folga de raiz, e padrão de contato.
• Placas de base do trem de acionamento grauteadas somente depois de confirmado o alinhamento final correto.
• Teste de operação em vazio concluído e revisado antes de introduzir material de alimentação.

Consequências de Fazer Errado

Uma placa de base instalada plana em vez de abaulada afunda de forma côncava com o tempo. Isso tira o alinhamento da tolerância meses depois do comissionamento, não imediatamente. Esse tipo de falha é caro justamente porque não aparece no primeiro dia, quando ainda seria fácil corrigir.

Graotear o trem de acionamento antes de finalizar o alinhamento cria o problema oposto. Qualquer correção descoberta depois exige quebrar o graute já curado. Essa intervenção custa muito mais em tempo e dinheiro do que a paciência extra de graotear na ordem correta teria custado.

Perguntas Frequentes

Por que as placas de base dos mancais de munhão são instaladas abauladas em vez de planas?

Uma placa de base plana se deflete com o tempo sob o peso sustentado e a carga dinâmica da carcaça giratória, afundando de forma côncava. Um leve abaulamento para cima, tipicamente de 0,002 a 0,003 polegada por pé de comprimento de placa, muda esse resultado. A placa se assenta rumo ao plano sob a carga real de operação, em vez de começar plana e piorar.

Por que o trem de acionamento não é grauteado ao mesmo tempo que os mancais de munhão?

Os mancais de munhão estabelecem uma referência fixa contra a qual o restante do trem de acionamento se alinha. Por isso podem ser grauteados assim que confirmados corretos. As placas de base do pinhão e do trem de acionamento permanecem ajustáveis sobre calços até que o alinhamento da engrenagem periférica esteja totalmente verificado. O grauteamento fixa sua posição e torna uma correção posterior muito mais disruptiva.

Por que este guia recomenda graute epóxi em vez do graute cimentício padrão?

O graute epóxi oferece maior resistência à compressão, melhor resistência à vibração, e uma ligação mais forte com o concreto corretamente preparado. Isso importa para equipamento que carrega carga dinâmica contínua, como a carcaça giratória de um moinho de bolas. É a prática padrão para equipamento rotativo de precisão na orientação de instalação atual da indústria.

O que acontece se a superfície de concreto não for preparada corretamente antes do grauteamento?

Resíduos de óleo, solvente, ou graxa na superfície de concreto impedem a ligação química da qual o graute depende para a transferência de carga. Uma concretagem de graute pode parecer completa na superfície enquanto nunca realmente adere à fundação por baixo. Isso anula o propósito de usar graute.

Referências e Fontes

1. American Concrete Institute — ACI 351.3R-18: Report on Foundations for Dynamic Equipment
2. American Concrete Institute — ACI 351.1R-12: Report on Grouting between Foundations and Bases for Support of Equipment and Machinery
3. American Petroleum Institute — API RP 686: Recommended Practice for Machinery Installation and Installation Design
