Mancal do Rolo de Moagem do Moinho Raymond: Ciclo de Engraxamento e Monitoramento de Temperatura

O Que Você Vai Aprender Neste Guia

O mancal do rolo de moagem de um moinho Raymond opera mais quente e mais exigido do que a maioria dos mancais de uma planta. Ali, a vida útil da graxa depende mais da temperatura do que de qualquer intervalo fixo de calendário. Este guia explica o que determina o ciclo de engraxamento desse mancal específico, por que o monitoramento de temperatura importa mais aqui do que em outras partes do moinho, e como reconhecer o sub-engraxamento e o sobre-engraxamento antes que causem uma falha. Ele se destina a um técnico de manutenção ou engenheiro de confiabilidade responsável por um moinho Raymond, e ao terminar, você será capaz de definir um programa de engraxamento baseado nas condições reais de operação, não em um hábito genérico de calendário.

Onde Esse Mancal Fica no Moinho

O rolo de moagem não só se abre para fora por força centrífuga. Ele também gira em seu próprio eixo, acionado pelo contato de atrito contra o anel de moagem. Esse giro acontece em um mancal no próprio eixo do rolo, separado do mancal do eixo principal que sustenta a aranha giratória central.

Essa distinção importa para a lubrificação. O mancal do eixo principal de um moinho normalmente fica dentro de um circuito de óleo centralizado, já que permanece em posição fixa em relação à carcaça. O mancal do rolo fica na ponta de um braço pendular que balança. Isso torna impraticável uma linha de óleo fixa. A lubrificação por graxa, aplicada por um bico injetor ou sistema automático, é a solução prática para um mancal nessa posição.

O Que Determina o Ciclo de Engraxamento

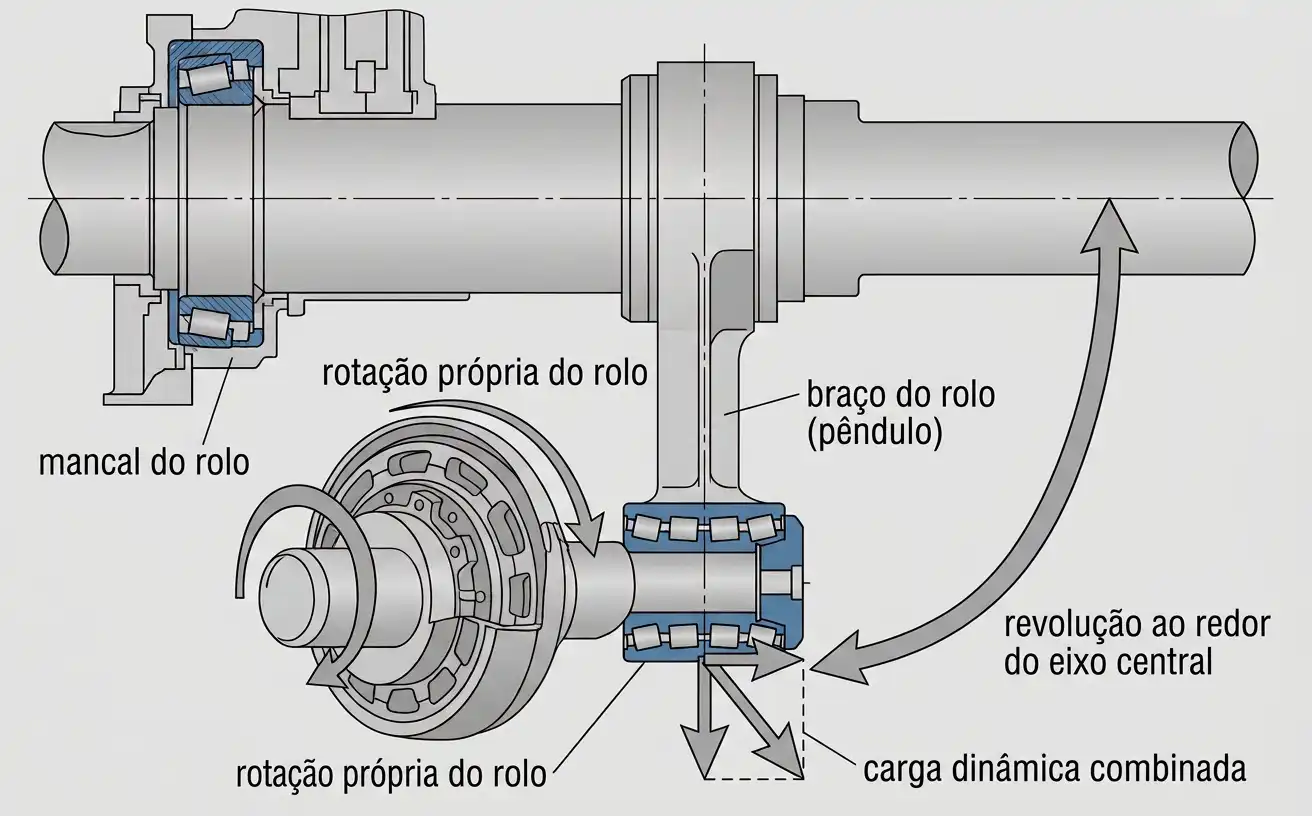

O mancal do rolo sofre dois movimentos ao mesmo tempo. Ele gira em torno do próprio eixo. Esse eixo também gira em torno do eixo central conforme a aranha se move. Esse padrão de carga combinado é mais severo do que o de um mancal simples de eixo giratório em uma máquina estacionária.

A vida útil da graxa em um mancal é estimada a partir do seu fator de velocidade. Esse fator é calculado multiplicando a velocidade rotacional pelo diâmetro médio do mancal. Fatores de velocidade mais altos exigem intervalos mais curtos e, passado certo ponto, graxas formuladas para serviço de alta velocidade.

O tipo de mancal também importa. Mancais de rolos cilíndricos costumam precisar de aproximadamente o dobro da frequência de reengraxamento de um mancal de esferas equivalente. Mancais de rolos esféricos precisam com frequência ainda maior. O maior contato por deslizamento gera mais calor na mesma carga e velocidade.

A consistência da graxa importa tanto quanto o intervalo em si. A graxa é classificada na escala NLGI, de 000 (quase fluida) a 6 (sólida). NLGI 2 é o padrão de uso geral para a maioria dos mancais industriais.

Um mancal exposto a calor sustentado, como o do rolo de moagem, geralmente precisa de algo diferente. Ele exige uma graxa formulada para serviço em alta temperatura. Um produto de grau padrão escolhido só pela consistência não basta.

Por Que a Temperatura Determina Tudo

A graxa não falha simplesmente por acabar. Ela falha por envelhecimento. O óleo base se oxida, o espessante se degrada mecanicamente, e a taxa de liberação de óleo que mantém os contatos rolantes lubrificados cai. A temperatura é o acelerador mais forte desse envelhecimento.

Uma regra prática de engenharia muito usada resume isso em um só dado. A vida útil da graxa cai aproximadamente pela metade a cada 10 a 15°C de aumento acima de uma referência próxima a 70°C. Um mancal a 100°C pode ter uma vida útil de graxa que é só uma fração da que teria a 70°C.

Essa não é uma relação linear. Ela se torna mais acentuada conforme a temperatura sobe. Por isso um intervalo de engraxamento fixo, definido uma vez e nunca revisado, fica incorreto assim que a temperatura de operação muda.

Um mancal de rolo de moagem opera mais quente do que a maioria dos mancais de planta, quase por projeto. Ele fica perto da zona de atrito e impacto onde o rolo toca o anel. O mesmo intervalo de calendário usado em outra parte da planta, para um mancal frio e com pouca carga, sub-engraxa esse mancal de forma sistemática.

Monitoramento de Temperatura na Prática

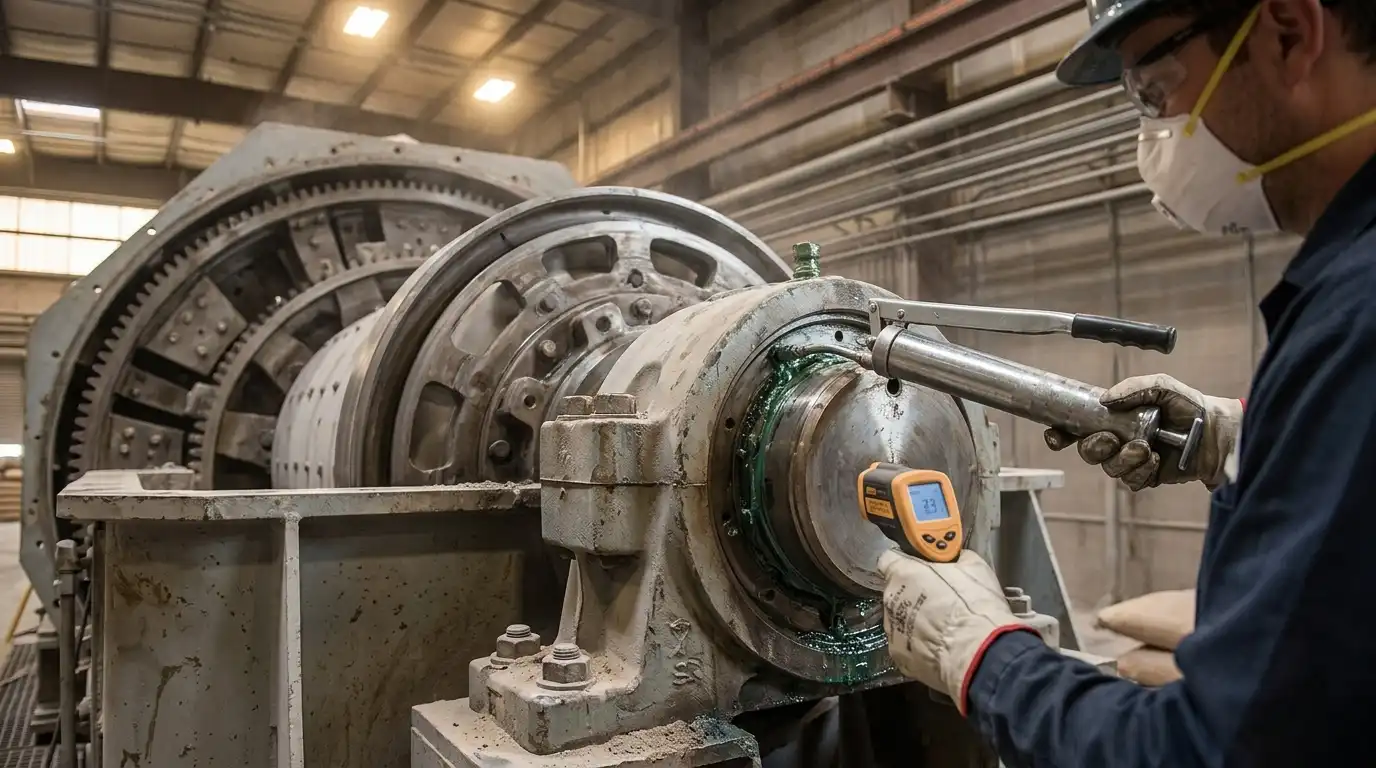

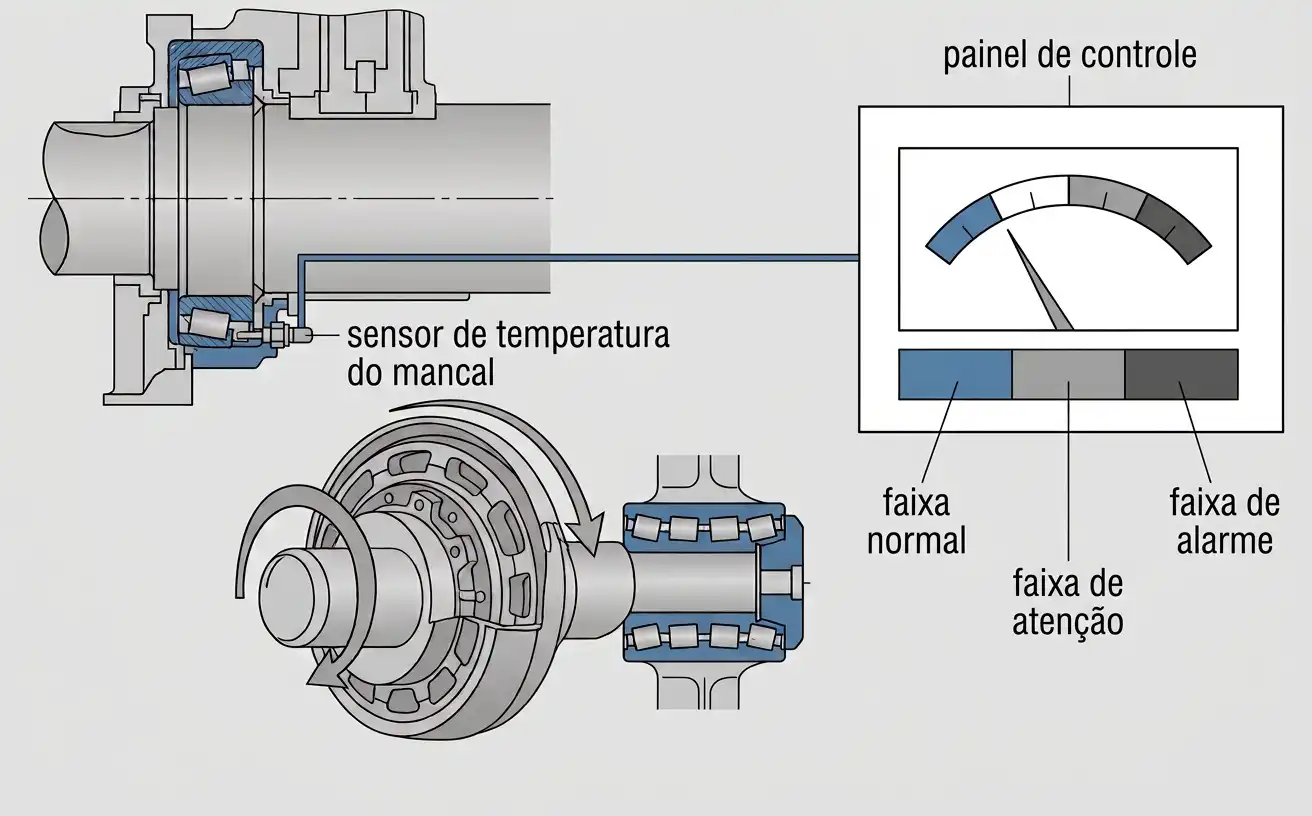

O monitoramento de temperatura transforma uma suposição em uma medição. Um sensor na carcaça do mancal envia uma leitura em tempo real ao sistema de controle do moinho. Isso substitui um calendário fixo de reengraxamento por um programa que responde às condições reais.

Isso se encaixa naturalmente no circuito de monitoramento do moinho. Esse mesmo circuito de corrente e vibração governa a taxa de alimentação em um sistema de moinho Raymond bem especificado.

Definir os limiares de alarme exige primeiro uma linha de base. A temperatura normal de operação de um mancal sob carga estável estabelece o ponto de referência. Um aumento de apenas 10 a 15°C acima dessa linha de base é o sinal para investigar, não para esperar uma inspeção programada.

Um aumento súbito de temperatura, em vez de um gradual, aponta para um problema diferente. Contaminação, uma vedação com falha, ou dano mecânico real são mais prováveis do que o simples envelhecimento da graxa.

Reconhecendo Sub-Engraxamento e Sobre-Engraxamento

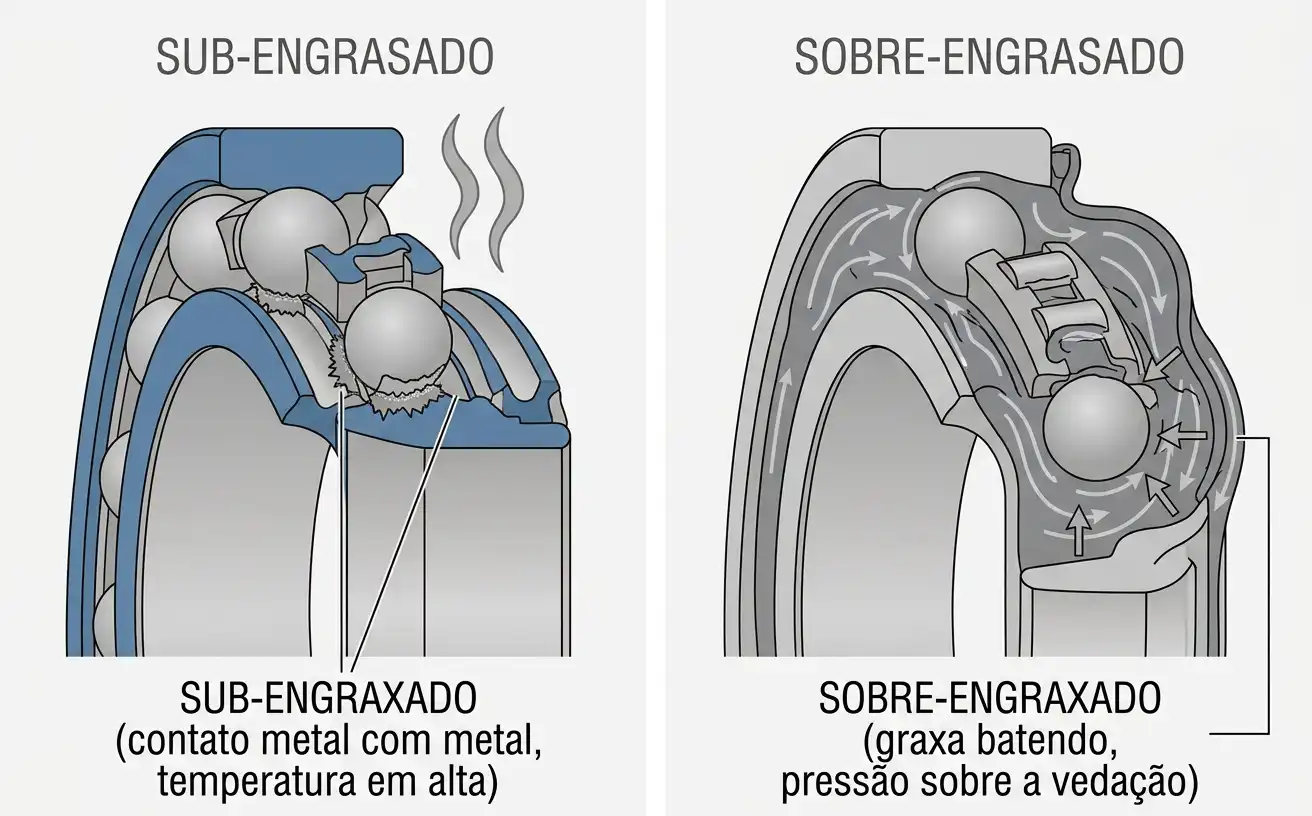

O sub-engraxamento se manifesta como aumento de temperatura, aumento de vibração, ou ambos. O contato metal com metal entre os elementos rolantes e a pista aumenta o atrito diretamente. Se não for tratado, isso progride para lascamento e eventual travamento. Essa falha, na inspeção, parece desgaste normal, mas se origina na falta de graxa.

O sobre-engraxamento causa um problema diferente. O excesso de graxa dentro da carcaça é batido pelos elementos rolantes. Isso gera seu próprio calor e pode subir a temperatura em vez de baixá-la.

Também pode estourar as vedações sob pressão, deixando entrar contaminação. Mais graxa não é uma opção segura por padrão quando a quantidade correta é incerta.

Uma Lista de Verificação Prática de Engraxamento e Monitoramento

• Confirme que o tipo de graxa corresponde à faixa de temperatura de operação do mancal, não só ao seu grau de consistência NLGI.
• Estabeleça uma temperatura base do mancal sob carga de operação normal e estável.
• Defina o intervalo de engraxamento a partir do fator de velocidade e do tipo de mancal, e encurte-o se a temperatura medida ultrapassar o ponto de referência do fabricante da graxa.
• Trate um aumento sustentado de temperatura de 10 a 15°C acima da linha de base como um gatilho de inspeção, não como um item de manutenção programada para adiar.
• Trate um aumento súbito de temperatura como uma categoria de problema diferente do envelhecimento gradual da graxa, e investigue especificamente contaminação ou falha de vedação.

Custo de Fazer Errado

Uma falha de mancal por lubrificação incorreta raramente se anuncia como um problema de lubrificação. Ela aparece como uma parada não planejada do moinho. O mancal do rolo fica em um local que não é rápido de acessar nem de substituir.

Um mancal em um eixo de fácil acesso em outra parte da planta é um trabalho bem mais simples. A comparação de custos favorece fortemente o monitoramento. Um sensor de temperatura e um programa de engraxamento calculado corretamente custam bem menos do que uma desmontagem não planejada.

Eles também custam menos do que a produção perdida durante a parada. O desgaste de rolo e anel que costuma acompanhar um mancal quente e sub-lubrificado soma um custo adicional antes da falha total.

Perguntas Frequentes

Por que o mancal do rolo de moagem precisa de graxa em vez do sistema de óleo central do moinho?

O mancal do rolo fica na ponta de um braço pendular que balança. Isso torna impraticável uma linha de óleo fixa. A graxa, aplicada por um bico injetor ou sistema automático, é o método prático para um mancal nessa posição móvel. O mancal do eixo principal, por outro lado, pode usar um circuito de óleo fixo.

O quanto a temperatura realmente afeta o ciclo de engraxamento?

Uma regra prática muito usada resume isso em um só dado. A vida útil da graxa cai pela metade a cada 10 a 15°C de aumento acima de uma referência próxima a 70°C. Um mancal significativamente mais quente do que essa referência precisa de um intervalo proporcionalmente mais curto. Ele não deve usar o mesmo programa de calendário de um mancal mais frio.

Qual é a diferença entre os sintomas de sub-engraxamento e sobre-engraxamento?

O sub-engraxamento costuma se manifestar como aumento de temperatura e vibração, pelo maior contato metal com metal. O sobre-engraxamento se manifesta como calor excessivo pelo batimento dentro da carcaça, e pode estourar as vedações sob pressão. Os dois causam falha prematura, por mecanismos diferentes.

O monitoramento de temperatura deve substituir por completo um programa de engraxamento fixo?

Não por completo. Um intervalo base calculado, conforme o tipo de mancal e seu fator de velocidade, continua sendo o ponto de partida. O monitoramento de temperatura ajusta essa linha de base conforme as condições reais. Ele encurta o intervalo quando a temperatura sobe, em vez de substituir o cálculo por completo.
