Moinho de Bolas Contínuo: Como Funciona, Vantagens e Aplicações na Indústria

Em plantas de beneficiamento de minério de ferro em Minas Gerais, cimenteiras no Sudeste e usinas de fertilizantes no Centro-Oeste, há um equipamento que continua operando quando outros precisam parar: o moinho de bolas contínuo. Diferentemente dos moinhos em batelada, que dependem de ciclos repetidos de carga, moagem e descarga, esse equipamento funciona sem interrupção, 24 horas por dia, se a operação assim exigir. Essa diferença, aparentemente simples, muda inteiramente a lógica econômica da produção em larga escala. Este guia explica tudo que você precisa saber: como o equipamento é construído, como funciona, onde se destaca e onde apresenta limitações.

O que é um Moinho de Bolas Contínuo?

Um moinho de bolas contínuo é uma máquina de moagem cilíndrica giratória que recebe material por uma extremidade e descarrega o produto moído pela outra — sem interromper o processo entre ciclos. O material entra, o pó fino sai, e a operação segue sem pausa.

A diferença essencial em relação ao moinho em batelada é operacional. Um moinho em batelada carrega uma quantidade fixa de material, mói por um tempo determinado e depois para para descarregar e recarregar. O moinho contínuo elimina esses períodos ociosos, o que faz enorme diferença quando as metas de produção diária são medidas em dezenas ou centenas de toneladas.

De acordo com o artigo da Wikipedia sobre moinhos de bolas, esses equipamentos são adequados tanto para operação em batelada quanto para operação contínua, e podem funcionar em circuito aberto ou fechado, o que torna a configuração contínua uma das opções mais versáteis para a redução de tamanho de partículas em escala industrial.

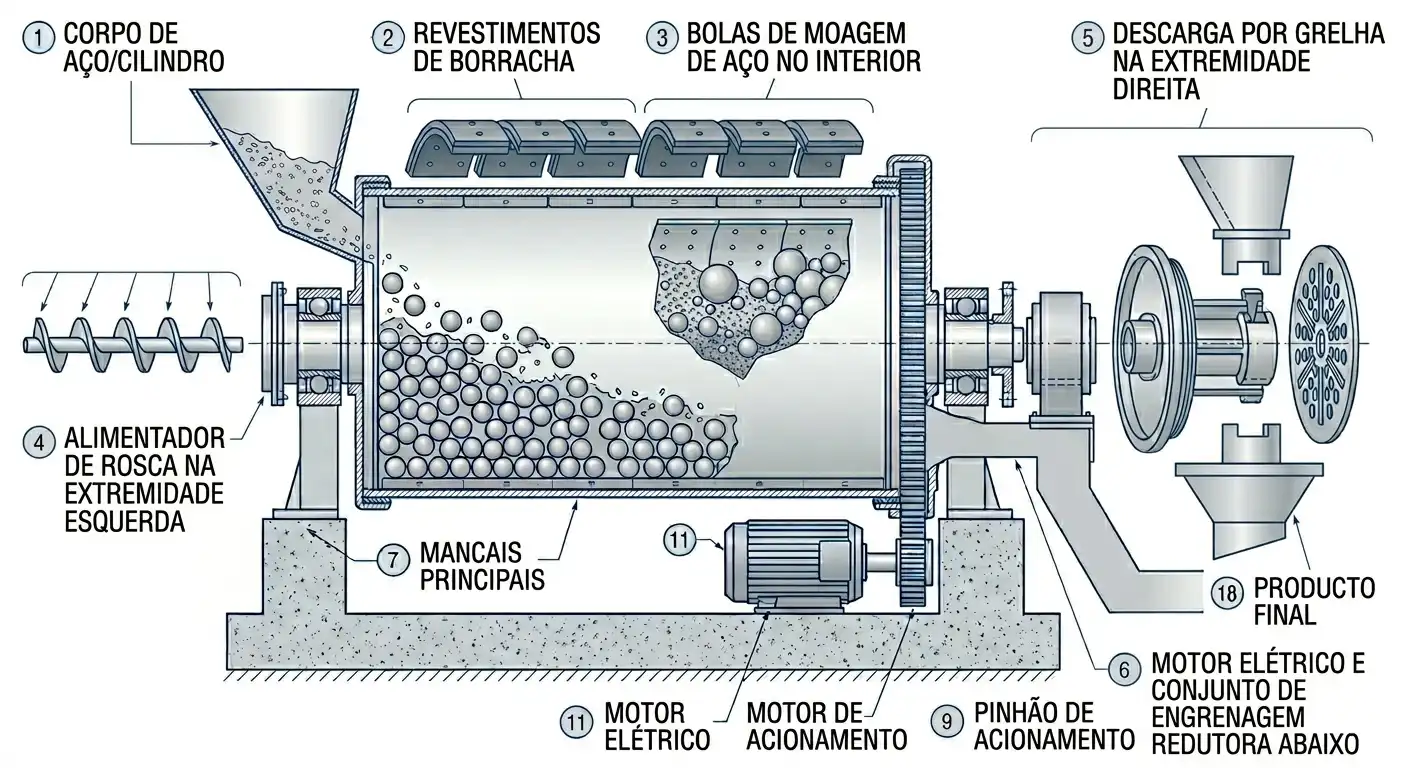

Estrutura do Moinho de Bolas Contínuo

O equipamento é composto por seis elementos principais:

• Cilindro giratório (corpo): Tambor de aço que contém a carga de moagem. A relação comprimento-diâmetro varia tipicamente entre 1,5:1 e 3:1, dependendo se a aplicação exige moagem grossa ou fina.
• Revestimentos (liners): Placas substituíveis de alta resistência ao desgaste, fabricadas em aço manganês, borracha ou cerâmica. Protegem o interior do corpo e influenciam o movimento das bolas durante a operação.
• Meios de moagem: Bolas de aço, bolas cerâmicas ou barras de aço carregadas até ocupar aproximadamente 30–40% do volume interno do cilindro. O diâmetro das bolas varia de 20 mm a 120 mm conforme o material de alimentação.
• Sistema de alimentação: Um alimentador de rosca ou tubo de alimentação por transbordamento introduz a matéria-prima na extremidade de entrada. Para processos que exigem alimentação pré-britada, um britador de mandíbulas PE é frequentemente instalado antes do moinho para reduzir o tamanho das partículas.
• Sistema de descarga: Uma saída por transbordamento (o material sai ao atingir determinado nível) ou descarga por grelha (uma placa com ranhuras retém as bolas, mas permite a passagem do produto moído). A descarga por grelha oferece melhor controle sobre o tempo de residência.
• Sistema de acionamento: Motor elétrico, redutor, pinhão e coroa giram o cilindro em velocidade controlada. Instalações modernas incorporam inversores de frequência (VFDs) para maior eficiência energética.

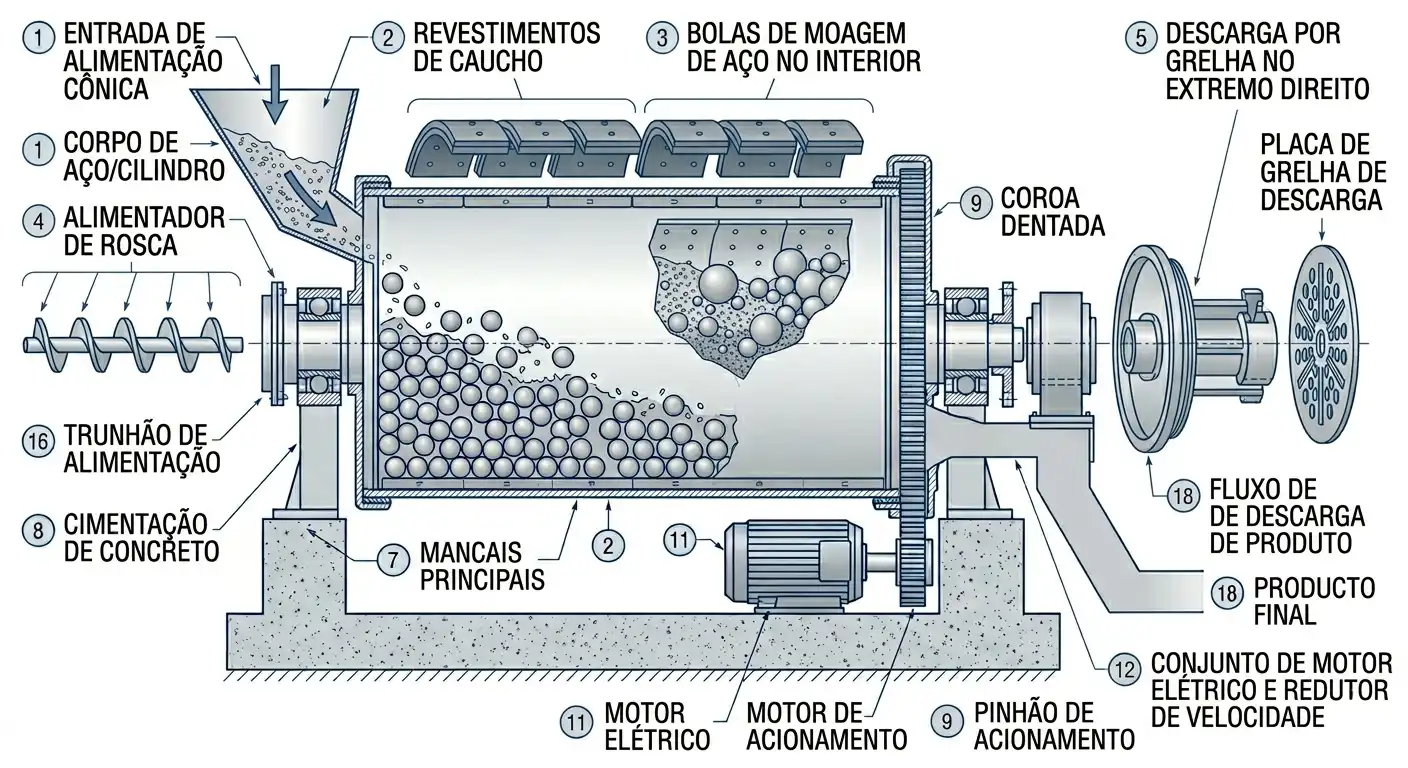

Como Funciona um Moinho de Bolas Contínuo?

O princípio de funcionamento é direto. Ao girar o cilindro, as bolas de moagem são elevadas pela parede do tambor. Ao atingir uma determinada altura, a gravidade as faz cair em cascata. O material preso entre as bolas — e entre bolas e revestimentos — é reduzido por dois mecanismos: impacto (bolas caindo de altura) e atrito (bolas rolando umas sobre as outras).

Em um moinho contínuo, a alimentação constante de material novo empurra o conteúdo através do cilindro, da extremidade de entrada em direção à de descarga. A taxa de alimentação e a velocidade de rotação do moinho controlam por quanto tempo o material permanece dentro — conhecido como tempo de residência. Maior tempo de residência produz produto mais fino, mas reduz a capacidade de produção.

A maioria dos moinhos contínuos opera a 70–75% de sua velocidade crítica — a velocidade teórica na qual a força centrífuga manteria as bolas presas à parede em vez de deixá-las cair.

Dois modos de moagem são utilizados:

• Moagem úmida: O material misturado com água forma uma polpa que flui pelo moinho. Geralmente produz granulometrias mais finas, reduz a geração de poeira e diminui o desgaste dos revestimentos. É o método dominante em mineração e beneficiamento de minérios.
• Moagem seca: Sem adição de líquidos. Utilizada quando o produto final precisa ser seco (clínquer de cimento, muitos minerais industriais) ou quando a umidade causaria empastamento. Requer sistemas de coleta de pó.

Características do Moinho de Bolas Contínuo

Antes de avaliar se esse equipamento é adequado para uma operação, é útil conhecer suas características objetivas:

• Aceita alimentação de ≤25 mm e produz pó fino com faixa de saída típica de 0,074–0,89 mm
• Funciona em circuito aberto ou fechado (este último combinado com hidrociclone, peneira vibratória ou classificador pneumático)
• Opera em modo úmido ou seco
• Disponível em ampla faixa de tamanhos: de unidades pequenas com menos de 1 t/h até grandes moinhos industriais superiores a 600 t/h
• Alto potencial de automação; equipamentos modernos usam sistemas de controle baseados em CLP

O moinho de bolas MQ em configuração contínua é projetado para moagem industrial seca e úmida em ambas as configurações de circuito.

Vantagens de Desempenho do Moinho de Bolas Contínuo

Maior produção por hora. Sem períodos ociosos para carga e descarga, um moinho contínuo consegue processar consideravelmente mais material por turno do que um moinho em batelada de tamanho equivalente. A diferença se acentua à medida que as metas de produção aumentam.

Qualidade do produto mais uniforme. O material circula pelo moinho em fluxo constante, o que tende a produzir uma distribuição granulométrica mais homogênea. Em um moinho em batelada, o material do início do ciclo pode ser excessivamente moído antes de o tempo programado terminar.

Maior estabilidade térmica. O movimento contínuo da polpa em modo úmido evita o acúmulo de calor em pontos localizados. Isso mantém as temperaturas mais estáveis, o que é relevante para produtos sensíveis à degradação térmica.

Compatível com automação. O projeto de alimentação e descarga contínua se integra naturalmente com transportadores, classificadores pneumáticos, hidrociclones e linhas de envase, sem intervenção manual entre ciclos.

Menor custo de mão de obra por tonelada. Uma vez em operação, um moinho contínuo geralmente exige menos tempo de operador por tonelada produzida do que equipamentos em batelada com capacidade diária equivalente.

Consumo Energético e Otimização

A moagem é uma das etapas mais intensivas em energia no beneficiamento mineral. De acordo com o U.S. Geological Survey (USGS), a cominuição — processo combinado de britagem e moagem — pode representar entre 40 e 50% do consumo total de energia em operações de mineração de rocha dura.

Os moinhos contínuos são mais eficientes em termos de energia por tonelada do que os moinhos em batelada em grandes volumes, principalmente porque a operação em regime permanente evita os picos repetidos de energia de partida que caracterizam os ciclos descontínuos. Essa vantagem desaparece, porém, em baixo rendimento, pois um moinho com carga insuficiente ainda consome a maior parte de sua potência nominal.

Parâmetros-chave que afetam o consumo de energia:

Fonte: Parâmetros compilados de Wikipedia — Moinho de bolas e práticas operacionais padrão do setor.

Medidas práticas de otimização:

• Inversores de frequência no motor principal permitem ajustar a velocidade conforme a dureza do material de alimentação varia ao longo do dia
• A configuração em circuito fechado com classificador pneumático recircula as partículas fora de especificação, evitando a remoagem desnecessária de material já fino
• A carga graduada de bolas (mistura de vários tamanhos) pode reduzir o consumo específico de energia em 5–15% em comparação com a carga de tamanho único em muitas aplicações com minérios duros

Por que Escolher um Moinho de Bolas Contínuo?

A decisão depende da escala de produção, da uniformidade do material e dos requisitos operacionais.

Um moinho de bolas contínuo é a melhor escolha quando:

• A produção diária ultrapassa aproximadamente 10–20 toneladas e justifica o investimento de capital
• A uniformidade granulométrica do produto é crítica (cimento, pigmentos para tintas, formulações cerâmicas)
• O processo precisa operar continuamente e o tempo ocioso entre lotes prejudicaria a produtividade
• A instalação já possui ou planeja instalar sistemas automatizados de alimentação, transporte e classificação

Operações menores, plantas piloto e produtores que trabalham com muitos materiais diferentes em corridas curtas geralmente obtêm melhores resultados com equipamentos em batelada.

Casos práticos ilustram a variedade de materiais que esses moinhos processam com eficiência: desde a moagem de minério de grafite de 2–3 t/h até o processamento de minério de manganês de 6 t/h e a moagem de feldspato de 3–5 t/h.

Aplicações do Moinho de Bolas Contínuo

Mineração e beneficiamento: Moagem de minérios para liberação de minerais valiosos antes da flotação, lixiviação ou separação por gravidade. É a maior aplicação individual no mundo, abrangendo minério de ferro, cobre, ouro, lítio e muitos outros.

Fabricação de cimento: Moagem de matérias-primas (calcário, argila, minério de ferro) para produção de farinha crua, e moagem de clínquer com gesso para obtenção de cimento acabado. Os moinhos de bolas continuam sendo a tecnologia dominante nesse setor.

Materiais de construção: Produção de pós finos de quartzo, feldspato, caulim e outros silicatos para vidro, cerâmicas e materiais compostos.

Cerâmica: Homogeneização de formulações de pastas cerâmicas e esmaltes até granulometrias controladas que determinam o comportamento durante a queima e as propriedades finais do produto.

Materiais refratários: Moagem de magnesita, bauxita e carboneto de silício para revestimentos de fornos e componentes resistentes ao calor.

Fertilizantes e produtos químicos: Processamento de rocha fosfática, compostos de potássio e matérias-primas químicas. Este caso de moagem com moinho Raymond para fertilizantes de 15–26 t/h ilustra soluções relacionadas de moagem de insumos agrícolas.

Tintas e revestimentos: Moagem úmida de pigmentos, cargas e extensores (carbonato de cálcio, dióxido de titânio) até distribuições submicrométricas que afetam a opacidade e a consistência das cores.

Moinho Contínuo vs Moinho em Batelada

Compilado a partir de comparações técnicas documentadas em Wikipedia — Moinho de bolas.

Limitações que Você Precisa Conhecer Antes de Comprar

Nenhum equipamento é universalmente adequado. Os moinhos de bolas contínuos têm desvantagens reais:

Alto investimento inicial. O moinho em si, a fundação, o sistema de acionamento e os alimentadores e classificadores associados representam um desembolso de capital considerável. Operações com baixo volume de produção podem não recuperar esse investimento.

Troca de produto é lenta. Mudar entre materiais diferentes em um moinho contínuo exige purgar o sistema e limpar a câmara de moagem. Moinhos em batelada lidam muito melhor com a variedade de produtos.

Geração de calor. A moagem gera calor. Em modo úmido, o fluxo de polpa o dissipa razoavelmente bem. Em operação seca com alto rendimento, o acúmulo de temperatura pode degradar alguns materiais e pode exigir sistemas de resfriamento.

Ruído e vibração. Tambores giratórios de grande porte cheios de bolas de aço são muito barulhentos, geralmente acima de 85 dB junto ao corpo do moinho. Soluções de isolamento acústico e equipamentos de proteção auditiva são prática padrão na maioria das normas regulatórias.

Não é adequado para moagem ultrafina. Abaixo de aproximadamente 10 micrômetros, a eficiência do moinho de bolas cai de forma significativa. Produtos que exigem tamanho de partícula submicrométrico ou nanométrico precisam de moinhos de meios agitados, moinhos a jato ou outros equipamentos especializados. Para requisitos de maior finura, um moinho ultrafino MSF cobre esse intervalo com maior eficiência.

Resumo

O moinho de bolas contínuo é o equipamento de referência para operações que precisam de produção consistente e em alto volume de pós a partir de materiais duros ou abrasivos. Seus pontos fortes — operação ininterrupta, qualidade de produto uniforme e compatibilidade com linhas de produção automatizadas — o tornaram equipamento padrão em mineração, cimento e minerais industriais. A contrapartida é um custo inicial mais elevado, menor flexibilidade para lotes variados e um limite prático na finura alcançável. Avaliar essas características de forma honesta em relação às necessidades específicas de uma operação determinará se o moinho contínuo é o investimento certo.

Perguntas Frequentes

Qual é a diferença entre um moinho de bolas contínuo e um moinho de barras?

Ambos são moinhos tubulares, mas o moinho de barras usa barras longas de aço como meio de moagem em vez de bolas. Os moinhos de barras produzem um produto mais grosso e uniforme, com menor geração de lamas, o que os torna úteis como primeiro estágio de moagem antes de um moinho de bolas. Os moinhos de bolas são preferidos quando se necessita de granulometrias mais finas ou maiores relações de redução.

Por quanto tempo um moinho de bolas contínuo opera antes de precisar de manutenção?

Os revestimentos geralmente duram entre 6 e 18 meses, dependendo da abrasividade do minério e das horas de operação. As bolas de moagem são repostas de forma contínua ou programada. Os mancais e o conjunto coroa/pinhão exigem inspeção a cada 3–6 meses. Com um programa adequado de manutenção preventiva, o tempo de parada planejada anual costuma ser de 5 a 10% das horas totais.

Um moinho de bolas contínuo pode operar em circuito fechado com uma peneira vibratória?

Sim. A configuração em circuito fechado com uma peneira vibratória ou classificador pneumático é comum na moagem a seco de cimento e minerais industriais. O moinho descarrega para o classificador; as partículas fora de especificação retornam ao moinho e os finos dentro da especificação saem como produto final. Isso melhora a eficiência energética e dá maior controle sobre a granulometria do produto.

Qual é a umidade máxima do material de alimentação para um moinho de bolas contínuo a seco?

Na moagem a seco, a umidade da alimentação deve ser mantida geralmente abaixo de 1–3%. Acima desse nível, o material começa a aderir aos revestimentos e bolas em vez de ser moído, o que reduz drasticamente a eficiência. Se o material de alimentação for naturalmente úmido, o modo de moagem úmida (com adição controlada de água) tende a ser mais prático.

Como o tamanho das bolas afeta a eficiência de moagem em um moinho contínuo?

Bolas maiores (80–120 mm) são mais eficazes para quebrar material de alimentação grosso e duro por impacto. Bolas menores (20–40 mm) criam mais pontos de contato e são melhores para moagem fina por atrito. A maioria dos moinhos contínuos usa uma carga graduada — mistura de vários tamanhos — para cobrir as diferentes etapas do processo de moagem dentro do mesmo equipamento. Otimizar essa distribuição para um minério e granulometria-alvo específicos pode reduzir o consumo específico de energia de forma significativa.
