Sequência de Partida e Parada do Moinho Raymond: Procedimento Passo a Passo e Guia de Operação em Pressão Negativa

Qual é a sequência correta de partida e parada de um moinho Raymond? Um circuito de moagem com moinho Raymond parte nesta ordem: elevador de canecas, britador de mandíbulas (quando instalado), classificador, ventilador de tiro induzido, câmara principal de moagem e, por último, o alimentador. A parada é feita na ordem inversa: primeiro para o alimentador, a câmara principal continua funcionando vazia por aproximadamente um minuto para retirar o material residual, depois para o motor principal, em seguida o ventilador, e por último o classificador. Essa ordem permite que o fluxo de ar em pressão negativa se estabeleça antes de o material entrar na câmara de moagem, e limpa a câmara de pó antes de cortar o tiro. Inverter a ordem — por exemplo, desligar o ventilador antes do alimentador — permite que material e pó se acumulem dentro da carcaça do moinho e da tubulação, o que aumenta o risco de entupimento e vazamento de pó na próxima partida.

O Que Você Vai Aprender Neste Guia

Este guia explica a lógica mecânica por trás da ordem de partida e parada de um circuito de moagem com moinho Raymond, o princípio de pressão negativa que mantém o pó dentro da tubulação durante a operação, e os passos de monitoramento que um operador usa para confirmar que o circuito funciona dentro da faixa de pressão de projeto. Ele atende a dois tipos de leitor: um operador ou planejador de manutenção que está padronizando uma instrução de trabalho de partida e parada para uma instalação existente, e um engenheiro de processo que está especificando uma nova linha de moagem e precisa definir requisitos de fluxo de ar e intertravamentos antes de redigir uma solicitação de cotação. Ao final deste guia, você será capaz de redigir uma lista de verificação de partida e parada que sequencia corretamente cada equipamento, reconhecer as leituras de pressão que indicam uma falha em desenvolvimento antes que ela cause parada de produção, e descrever um ponto de operação de pressão negativa a um fornecedor sem depender apenas do resumo de um vendedor.

Visão Geral: O Que Determina a Ordem de Partida e Parada

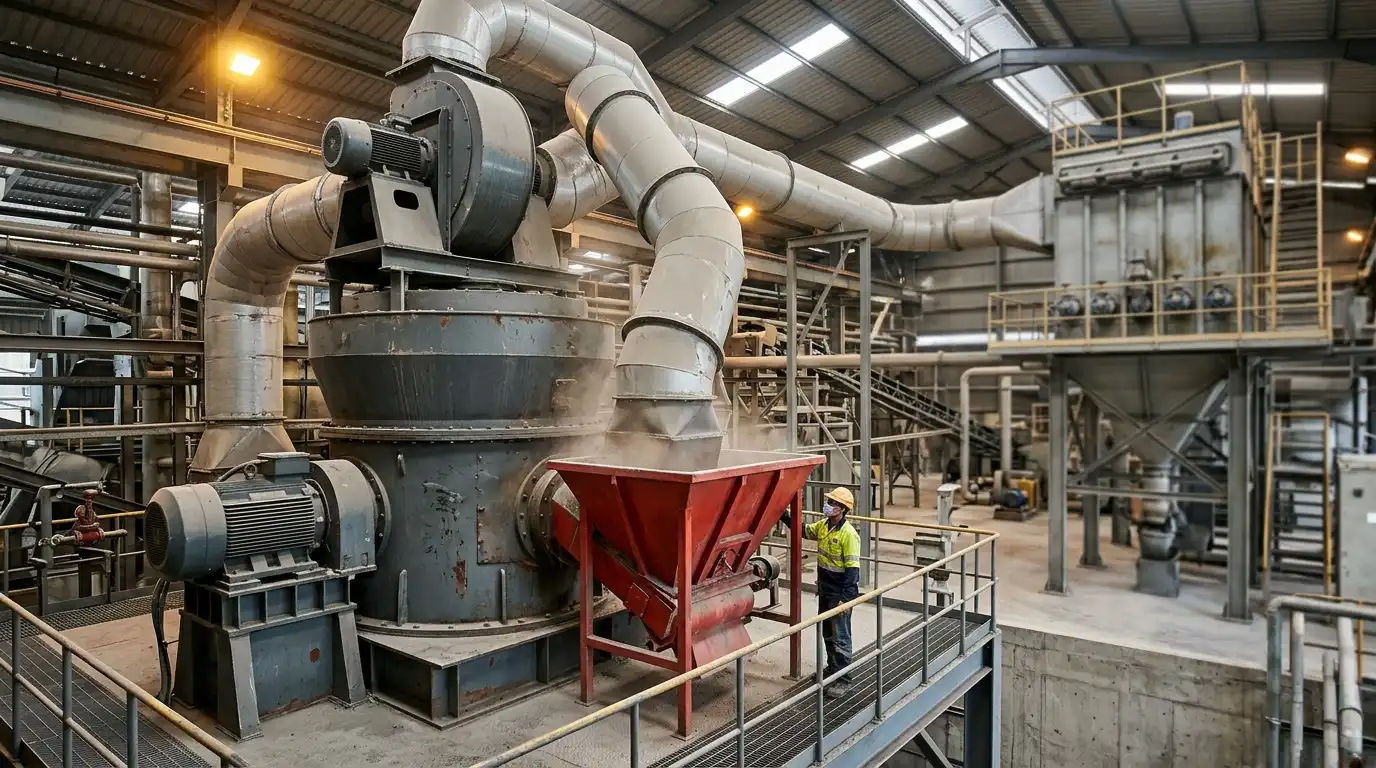

Um circuito de moagem com moinho Raymond não é uma única máquina. É um circuito fechado de fluxo de ar composto por um elevador, um britador prévio opcional, um classificador, uma câmara principal de moagem, um ventilador de tiro induzido, um separador ciclônico e um filtro de mangas. O Moinho Raymond Inteligente MGW é um exemplo desse projeto de circuito, com o classificador e os controles de fluxo de ar integrados à carcaça principal. Esse mesmo equipamento também é conhecido no mercado como moinho pendular, termo usado de forma intercambiável com moinho Raymond no Brasil.

Duas restrições mecânicas fixam a sequência. Primeiro, o fluxo de ar deve atingir uma pressão negativa estável antes de o material de alimentação entrar na câmara de moagem, para que o pó gerado nos rolos seja arrastado para a tubulação em vez de escapar pela entrada de alimentação ou pelas vedações. Segundo, a câmara de moagem deve ficar livre de material antes de o fluxo de ar parar, para que o pó residual não permaneça dentro da carcaça e se compacte sobre os rolos e o anel durante o período de inatividade. Essas duas restrições são a razão pela qual o alimentador é sempre o último componente a partir e o primeiro a parar.

Cada material tem uma taxa máxima de alimentação, acima da qual o sistema de pressão negativa não consegue retirar o pó no ritmo em que é gerado. O operador ajusta a taxa de alimentação ao volume de ar do moinho, e não o contrário; por isso o alimentador parte por último e para primeiro na sequência.

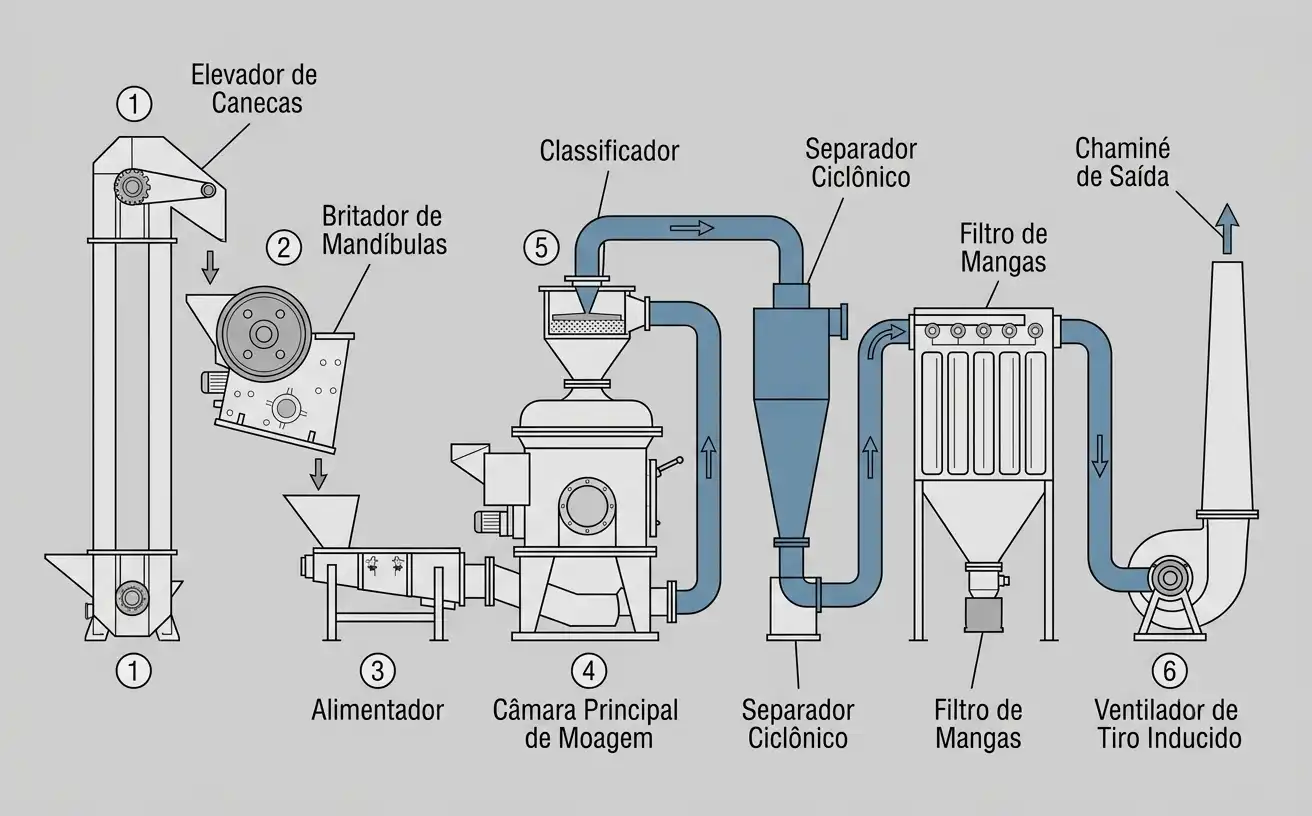

Componentes Principais que Determinam a Ordem de Partida e Parada

A ordem de partida e parada é determinada por seis componentes dispostos em um circuito fechado, documentados em registros de comissionamento de instalações como a planta de moagem com moinho Raymond para barita de 12 t/h.

• Elevador de canecas. Eleva o material britado até o funil de armazenamento do moinho. Não interage com o circuito de fluxo de ar e parte primeiro porque tem o tempo de percurso mais longo antes de o material chegar ao alimentador.
• Britador de mandíbulas (quando instalado). Reduz o material superdimensionado ao tamanho de partícula aceito pelo moinho, tipicamente abaixo de 30–50 mm, dependendo do modelo. Funciona de forma independente do circuito de fluxo de ar.
• Classificador. Um conjunto de pás giratórias no topo da câmara de moagem que separa o pó acabado das partículas superdimensionadas. A velocidade das pás define o ponto de corte do produto final e deve atingir a velocidade definida antes de o ventilador aumentar o fluxo de ar.
• Ventilador de tiro induzido. Puxa o ar através da câmara de moagem, do classificador, do ciclone e do filtro de mangas, gerando o gradiente de pressão que movimenta o pó e o produto acabado pelo circuito. É o componente que estabelece a pressão negativa.
• Câmara principal de moagem. Abriga os rolos e o anel de moagem. O motor principal aciona o conjunto de rolos, que depende da força centrífuga para pressionar os rolos contra o anel.
• Alimentador. Dosa o material bruto para dentro da câmara de moagem. Parte somente depois de o fluxo de ar e os elementos de moagem estarem funcionando no ponto de operação.

As duas próximas seções aplicam essa ordem de componentes aos procedimentos de partida e parada.

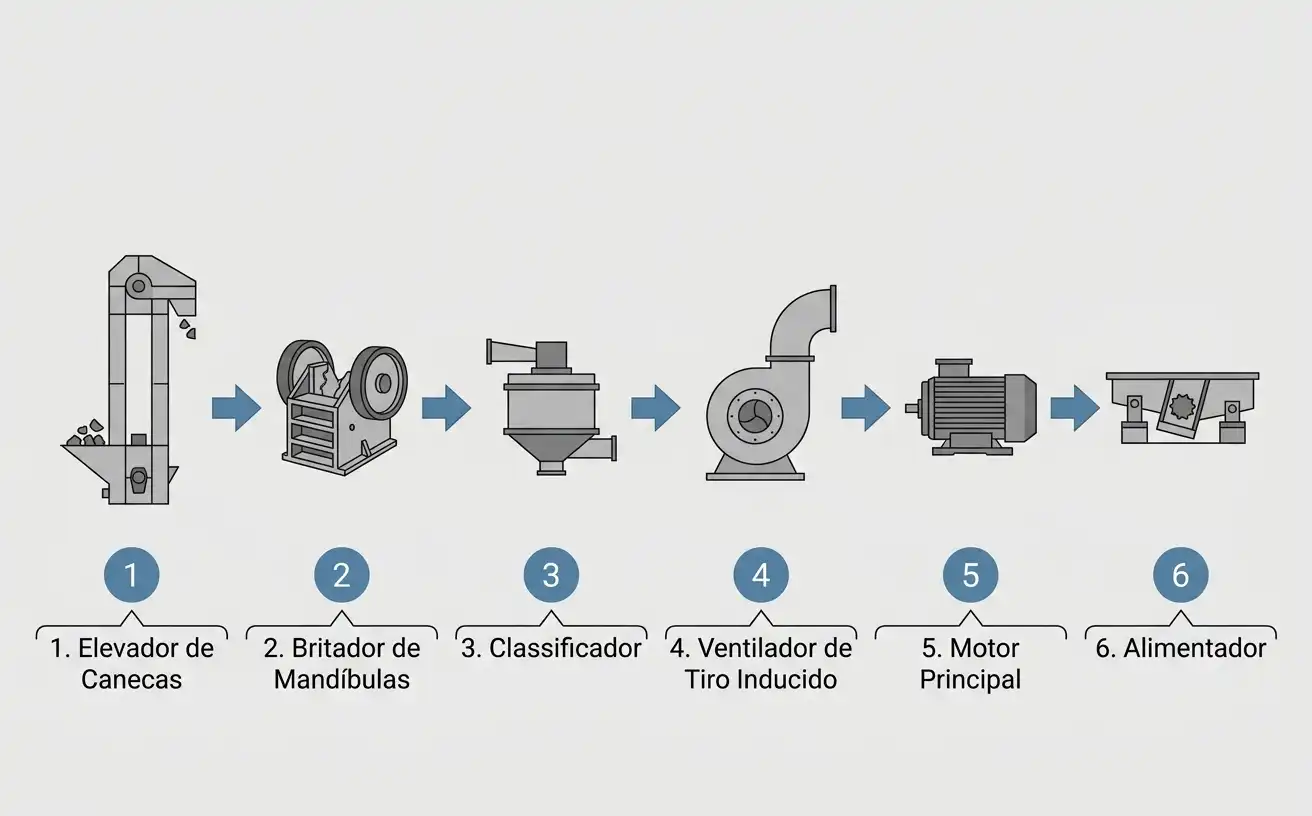

Procedimento de Partida Passo a Passo

Siga esta sequência ao partir um circuito de moagem com moinho Raymond a partir de um estado frio ou inativo, seguindo a mesma ordem documentada no registro de comissionamento da planta de moagem com moinho Raymond MGW175 para óxido de cálcio de 12–13 t/h. Confirme os níveis de lubrificação, a tensão das correias e que a câmara de moagem esteja livre de objetos estranhos antes de começar.

1. Parta o elevador de canecas. Confirme que o elevador funcione sem deslizamento ou ruído incomum antes de carregar material sobre ele.
2. Parta o britador de mandíbulas, se o circuito incluir um. Deixe-o atingir a velocidade nominal antes de alimentá-lo com rocha britada.
3. Parta o classificador. Leve o classificador à sua velocidade de operação definida. Em moinhos com classificador ajustável, essa velocidade corresponde à finura de produto desejada e é definida antes de o ventilador partir.
4. Parta o ventilador de tiro induzido. Abra o registro de entrada gradualmente até o ventilador atingir sua corrente nominal. Confirme que o manômetro de pressão negativa na saída do moinho mostre uma leitura estável antes de prosseguir.
5. Parta o motor principal. Deixe os rolos de moagem atingirem a velocidade de operação sem material na câmara. Verifique se há vibração anormal ou temperatura excessiva nos mancais antes de alimentar material.
6. Parta o alimentador dentro de aproximadamente dois minutos após o motor principal atingir a velocidade de operação. Aumente a taxa de alimentação gradualmente enquanto observa a corrente do motor principal; não exceda a corrente nominal indicada na placa do motor.

Nessa linha de óxido de cálcio, o controle de umidade da alimentação adiciona uma etapa de ar de secagem antes de partir o alimentador, aplicada após o passo 5 e antes do passo 6 acima.

Procedimento de Parada Passo a Passo

A parada inverte a ordem de partida, seguindo o padrão registrado para a instalação com moinho Raymond MGW138 para bentonita de 7 t/h. Parar os componentes fora de sequência — desligar o ventilador antes do alimentador, por exemplo — deixa material e pó dentro da câmara de moagem e da tubulação.

1. Pare o alimentador primeiro. Corte a alimentação de material enquanto o motor principal, o ventilador e o classificador continuam funcionando.
2. Deixe a câmara principal funcionar vazia. Mantenha o motor principal e o ventilador em funcionamento por aproximadamente um minuto após parar o alimentador. Isso retira o material residual da zona de moagem e evita que ele se compacte sobre os rolos e o anel durante o período de inatividade.
3. Pare o motor principal. Confirme que os rolos parem completamente antes de seguir para o próximo passo.
4. Pare o ventilador de tiro induzido, uma vez que o pó residual na tubulação tenha sido arrastado para o ciclone e o filtro de mangas. Feche o registro de entrada antes de parar o motor do ventilador para reduzir o contratiro no sistema.
5. Pare o classificador por último. O classificador para depois do ventilador porque os finos residuais em sua câmara continuam se depositando sob o fluxo de ar próprio do classificador por um curto período após a retirada do tiro principal.
6. Pare o elevador de canecas e o britador de mandíbulas, se ainda não estiverem inativos, quando não houver mais material em trânsito.

O registro de parada dessa instalação mostra essa sequência ampliada com uma etapa de purga da tubulação, usada em materiais que geram pó fino e coesivo.

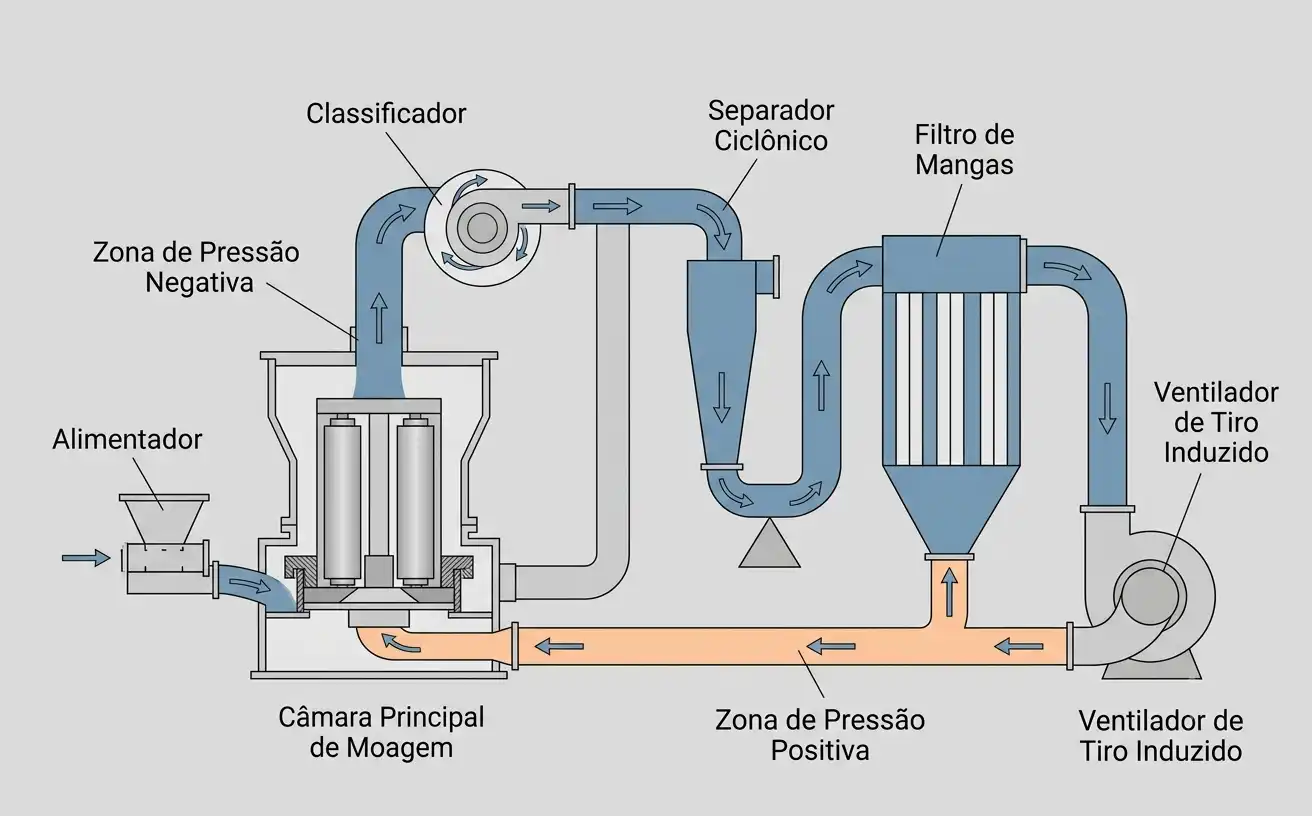

Como Funciona a Operação em Pressão Negativa em um Circuito de Moinho Raymond

A pressão negativa funciona da mesma forma em todo circuito varrido a ar, incluindo o circuito de classificação mais fino do Moinho Ultrafino MSF: o ventilador de tiro induzido fica a jusante da câmara de moagem, do ciclone e do filtro de mangas, e puxa o ar através do circuito em vez de empurrá-lo. Esse arranjo coloca praticamente todo o circuito sob pressão negativa em relação à atmosfera ao redor, com uma exceção: o trecho curto de tubulação entre a saída do ventilador e o ponto onde o ar limpo retorna, caso o projeto recircule ar de volta à entrada do moinho, opera em pressão ligeiramente positiva. Em qualquer outro ponto — a câmara de moagem, a carcaça do classificador, o ciclone e a tubulação até o filtro de mangas — a pressão fica abaixo da atmosférica. Como a pressão dentro do equipamento é menor que a do ambiente ao redor, o ar vaza para dentro por qualquer folga em uma vedação ou junta de tubulação, em vez de o pó escapar para fora.

A umidade da alimentação e a temperatura do material afetam o volume de ar que circula pelo sistema. A umidade do material evapora durante a moagem, o que adiciona volume de gás ao circuito e pode empurrar o sistema para pressão positiva se o excesso não for ventilado. Para manter o ponto de ajuste de pressão negativa nessas condições, o circuito desvia o ar excedente por um duto de purga até o filtro de mangas antes da exaustão, em vez de permitir que ele se acumule dentro da carcaça do moinho. Em um corte de classificação mais fino, o controle de pressão tem uma faixa de tolerância mais estreita, porque as partículas do produto são menores e mais facilmente arrastadas pelo fluxo de ar.

Monitoramento e Ajuste da Pressão Negativa Durante a Produção

Um operador verifica a pressão negativa em dois pontos durante a produção normal — rotina documentada para a planta de moagem com moinho Raymond para coque de petróleo de 4–5 t/h: o registro na entrada de ar do moinho e o registro na saída em direção ao classificador. O registro de entrada normalmente é ajustado próximo à abertura máxima para maximizar o fluxo de ar para a câmara de moagem. O registro de saída é ajustado até que não se observe pó visível na entrada de alimentação — fechá-lo mais aumenta o tiro através da câmara, o que também eleva a proporção de material fino que chega ao classificador e, por consequência, tende a reduzir o tamanho de partícula do produto final para uma dada velocidade de classificador.

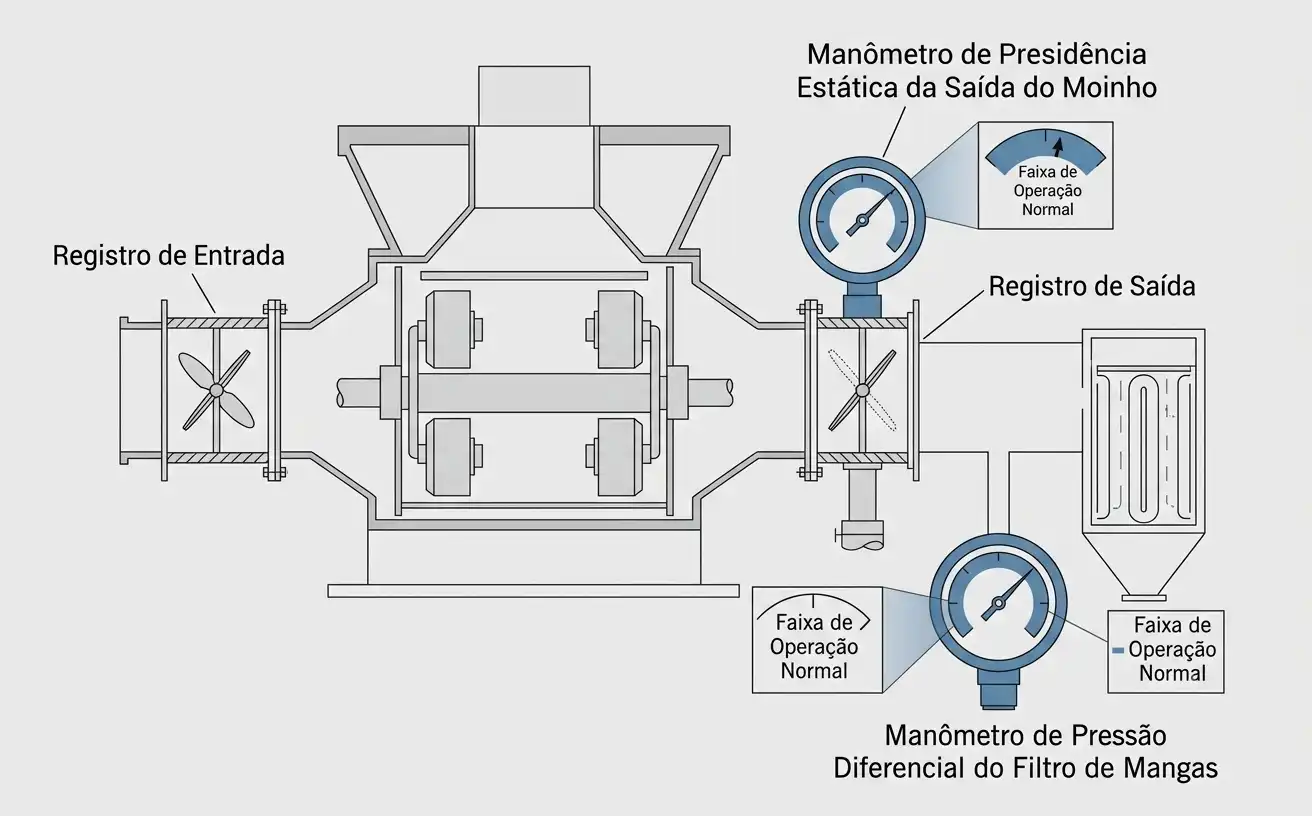

Dois instrumentos confirmam que o sistema opera dentro da faixa esperada:

• Manômetro diferencial no filtro de mangas. A Donaldson, fabricante de equipamentos de coleta de pó, indica que uma suposição típica para seleção de ventilador é uma pressão diferencial de 4 a 5 polegadas de coluna de água (≈1.000–1.250 Pa) através do meio filtrante, com elementos tipo cartucho atingindo um máximo aproximado de 6,0 polegadas de coluna de água (≈1.500 Pa) antes de a limpeza deixar de restaurar a capacidade do filtro. Uma leitura estável dentro dessa faixa indica que o meio filtrante está carregando e limpando normalmente; uma leitura que ultrapassa o máximo indicado pelo fabricante sinaliza que o filtro precisa de limpeza ou substituição antes de sobrecarregar o ventilador de tiro.
• Manômetro de pressão estática na saída do moinho. Essa leitura confirma que o ventilador está mantendo o tiro através da câmara de moagem. Uma leitura em queda, com a corrente do ventilador inalterada, aponta para um vazamento na tubulação ou uma tela de entrada parcialmente obstruída, e não para um problema no filtro.

Como o ponto de ajuste de pressão negativa de uma instalação específica depende do comprimento da tubulação, da umidade do material e do ajuste de finura do classificador, a pressão de operação de um determinado modelo de moinho e material não é um valor único universal. Essa mesma linha de coque de petróleo usou uma faixa de pressão mais estreita do que uma linha de calcário do mesmo modelo, porque o pó de coque de petróleo exige confinamento mais rígido. Para uma especificação de pressão de ponto de operação em um material e capacidade específicos, solicite os dados de comissionamento por meio de uma consulta técnica na página do produto, em vez de aplicar um número genérico de uma instalação diferente.

Moinho Raymond vs Moinho de Bolas: Diferenças de Sequência e de Sistema de Pressão

Um moinho Raymond e o Moinho de Bolas MQ moem ambos o material até um tamanho de partícula-alvo, mas usam arquiteturas de fluxo de ar diferentes, o que muda a forma como cada máquina é partida, parada e monitorada.

Como a moagem por bolas não depende de um circuito varrido a ar, sua sequência de partida não inclui uma etapa de intertravamento de pressão negativa, embora um moinho de bolas usado com um classificador a ar reintroduza um requisito de sequência semelhante para esse circuito auxiliar.

A dependência do fluxo de ar é a variável com maior probabilidade de definir a decisão de seleção. Um material com umidade de alimentação acima da tolerância nominal do moinho, ou um processo que exige secagem e moagem simultâneas, favorece um moinho Raymond varrido a ar apesar de sua sequência de partida mais elaborada; um material moído por via úmida, ou um processo sem necessidade de secagem, elimina a principal vantagem do projeto varrido a ar.

Valores de Referência para Componentes de Fluxo de Ar e Controle de Pó

A tabela abaixo reúne valores de referência publicados relevantes para a operação em pressão negativa de um moinho Raymond. Esses números vêm de normas gerais de coleta de pó industrial e de exposição ocupacional, não de um modelo de moinho específico, e são oferecidos como ponto de partida de referência, não como especificação de projeto para nenhuma instalação em particular.

Parâmetros de referência para componentes de pressão negativa e controle de pó em circuitos de moagem varridos a ar

Fonte: valores compilados de referências técnicas publicadas pelo Ministério do Trabalho e Emprego, Donaldson e Qlar, citadas em Referências e Fontes; não derivados de uma única instalação de moinho.

Nota sobre dados não disponíveis. Os pontos de ajuste de pressão negativa específicos do local, a perda de pressão estática por metro de tubulação e os intervalos do ciclo de limpeza do filtro de mangas para um modelo de moinho Raymond e uma combinação de material determinados não são publicados em uma tabela de referência geral, porque dependem do traçado da tubulação, da densidade aparente do material e do ajuste de finura do classificador daquela instalação. Leitores que precisem de uma especificação de ponto de operação para uma capacidade e material definidos devem solicitar os dados de comissionamento pelo canal de consulta técnica do fabricante, em vez de aplicar diretamente os valores gerais acima.

Falhas Comuns de Sequência e de Pressão Negativa

Os padrões abaixo vêm de registros de diagnóstico em campo, incluindo dados da planta de moagem com moinho Raymond para fertilizantes de 15–26 t/h, e se aplicam à maioria dos circuitos de moinho Raymond varridos a ar, independentemente do material.

A relação entre a corrente do motor principal e a do ventilador, mostrada na tabela acima, é o indicador mais rápido disponível para um operador sem abrir a carcaça do moinho: quando as duas correntes se movem em direções opostas, a taxa de alimentação é a primeira variável a verificar, antes de inspecionar componentes internos.

Programa de Manutenção Preventiva para Componentes de Fluxo de Ar e Pressão

A inspeção programada dos componentes de fluxo de ar e vedação evita a maioria das falhas de pressão negativa antes que afetem a produção. As especificações do Moinho Raymond Inteligente MGW listam a faixa nominal de fluxo de ar e velocidade de classificador contra a qual este programa verifica o sistema.

• Diário: Registre a pressão diferencial do filtro de mangas e a pressão estática na saída do moinho em um horário fixo a cada turno. Compare com a leitura do dia anterior, e não apenas com a faixa de projeto, já que uma mudança repentina costuma aparecer antes de o valor absoluto sair da faixa normal.
• Semanal: Inspecione a vedação da válvula rotativa no alimentador e no ponto de descarga quanto a desgaste visível ou vazamento de pó. Verifique a pressão de fornecimento de ar comprimido do sistema de limpeza por pulsos do filtro de mangas.
• Mensal: Inspecione os compensadores flexíveis de tubulação e as juntas de flange em todo o circuito quanto a rasgos, folgas ou fixadores soltos. Verifique o estado das pás do classificador pela porta de inspeção.
• Anual, ou no intervalo especificado no manual do equipamento: Substitua o meio do filtro de mangas que não recuperar sua pressão diferencial nominal após a limpeza. Inspecione e, se desgastados, substitua o rotor do ventilador e o rotor da válvula rotativa.

Perguntas Frequentes

Qual é a sequência correta de partida de um moinho Raymond?

A sequência de partida é: elevador de canecas, britador de mandíbulas (quando instalado), classificador, ventilador de tiro induzido, motor principal e, por último, o alimentador, conforme especificado para o Moinho Raymond Inteligente MGW e modelos comparáveis varridos a ar. O alimentador parte por último, geralmente dentro de dois minutos após o motor principal atingir a velocidade de operação, para que a pressão negativa e a velocidade dos rolos de moagem estejam estabelecidas antes de o material entrar na câmara.

Por que o moinho Raymond para o alimentador antes do motor principal na parada?

Parar o alimentador primeiro permite que o motor principal e o ventilador continuem funcionando por aproximadamente um minuto, o que retira o material residual da câmara de moagem. Se o motor principal parar antes do alimentador, o material não moído permanece dentro da câmara e pode se compactar sobre os rolos e o anel durante o período de inatividade.

Qual valor de pressão negativa é normal em um sistema de coleta de pó de moinho Raymond?

Não existe um valor único universal; a pressão de operação correta depende do comprimento da tubulação, da umidade do material e do ajuste de finura do classificador da instalação específica. Uma pressão diferencial estável do filtro de mangas na faixa de 4–5 polegadas de coluna de água, conforme as suposições típicas de seleção de ventilador para coletores de pó, é uma referência geral de partida, não um alvo fixo para todo moinho.

O que causa vazamento de pó em um moinho Raymond durante a operação?

O pó visível na entrada de alimentação ou nas vedações durante a operação costuma ser causado pelo registro de saída aberto demais, o que reduz o tiro através da câmara, ou por uma vedação de válvula rotativa desgastada que permite que o ar contorne a zona de pressão negativa. Fechar o registro de saída de forma incremental e inspecionar a vedação da válvula rotativa resolve a maioria dos casos.

Por quanto tempo o moinho Raymond deve funcionar vazio antes de parar completamente?

O motor principal e o ventilador geralmente continuam funcionando por aproximadamente um minuto após o alimentador parar, o que retira o material residual da zona de moagem antes de desligar o motor principal.

Referências e Fontes

1. NR-15 — Atividades e Operações Insalubres, Anexo 12: Limites de Tolerância para Poeiras Minerais — Ministério do Trabalho e Emprego
2. Donaldson — What Is Differential Pressure? (Artigos Técnicos sobre Pó, Fumaça e Névoa Industrial)
3. Resolução CONAMA nº 436/2011 — Limites Máximos de Emissão de Poluentes Atmosféricos para Fontes Fixas
4. Qlar — Raymond Roller Mill, Tecnologia de Rolo de Anel Vertical Varrido a Ar
