Britador de Impacto Hidráulico (PFW) Explicado: Estrutura, Configurações e Gama Completa de Modelos

O Que Você Vai Aprender Neste Guia

O Britador de Impacto Hidráulico PFW é uma evolução redesenhada e de ajuste hidráulico do britador de impacto PF. Este guia cobre o que o chassi hidráulico realmente faz. Ele também cobre por que o PFW se divide em duas configurações distintas de estágio de trabalho, em vez de uma única faixa contínua, e como escolher entre elas. Ele se destina a um comprador ou engenheiro avaliando o PFW especificamente, e ao terminar, você vai entender o raciocínio por trás de sua estrutura de duas variantes, não só os números de sua ficha técnica.

Este guia assume alguma familiaridade com os conceitos básicos de britador de impacto. Para o princípio de funcionamento e a estratégia de materiais de desgaste compartilhados nessa família de produtos, consulte primeiro o guia de britador de impacto PF deste projeto.

O Chassi Hidráulico: Por Que Ele Abre

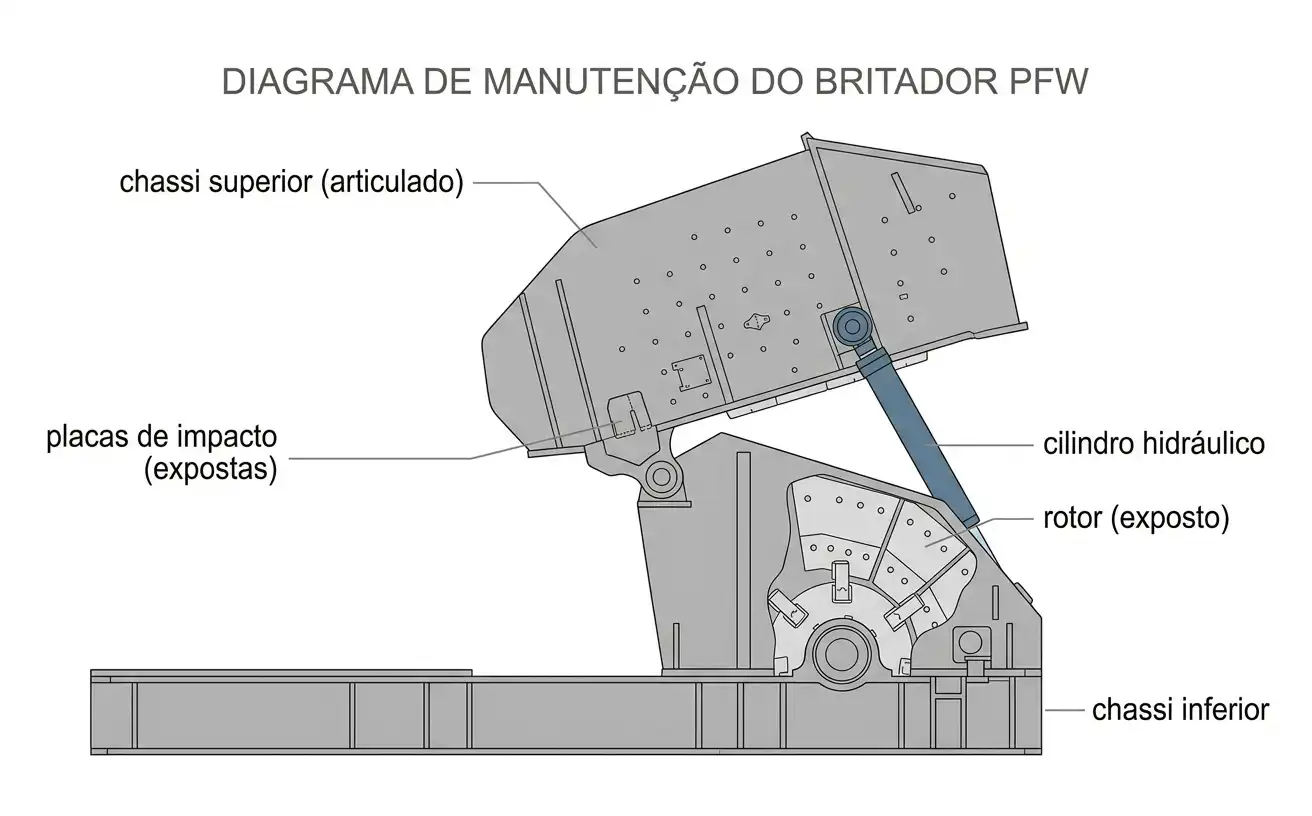

O PF usa um chassi aparafusado. Chegar ao rotor ou às placas de impacto para inspeção significa desaparafusar painéis à mão. O PFW substitui isso por um chassi superior articulado, levantado por um cilindro hidráulico.

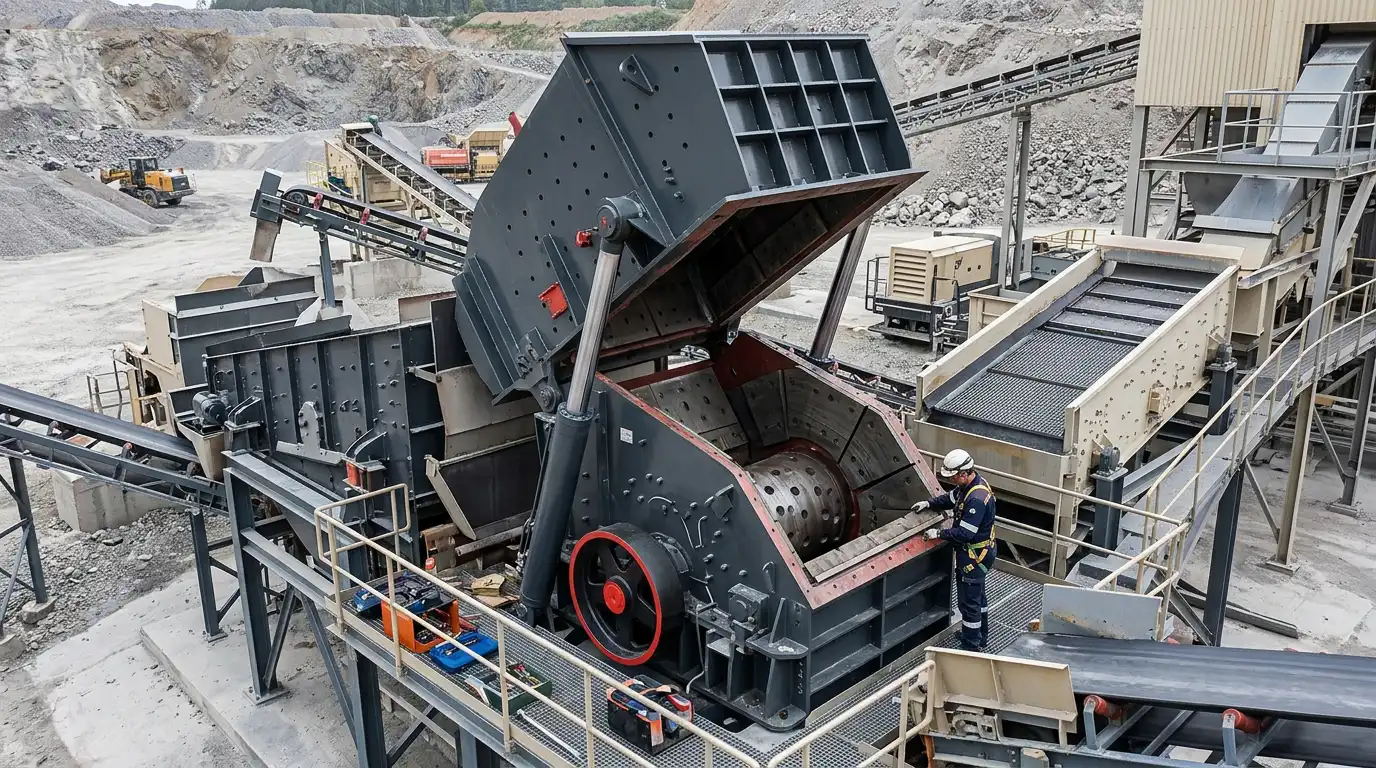

Essa única mudança afeta muito mais do que a conveniência. Um chassi aparafusado transforma uma verificação de desgaste rotineira em uma tarefa planejada de vários passos. Um chassi hidráulico transforma essa mesma verificação em algo próximo de alguns minutos de curso do cilindro. Sites com necessidades frequentes de inspeção sentem essa diferença diretamente no tempo de operação.

O sistema hidráulico costuma se combinar com um ajuste hidráulico de espaço também. Definir o espaço entre o rotor e as placas de impacto não exige mais uma troca manual de calço ou parafuso. Isso vira um ajuste controlado, feito através do mesmo sistema hidráulico que abre o chassi.

Duas Variantes de Estágio de Trabalho: II para Grosso, III para Médio

A linha PFW se divide em duas famílias de modelos, marcadas pelo sufixo II ou III. Isso não é uma variação de tamanho dentro de um único produto. São duas configurações distintas de estágio de trabalho, construídas para tarefas diferentes.

A variante II lida com britagem grossa. Ela tem uma abertura de alimentação maior, indo de aproximadamente 1.100 a 1.450 milímetros em toda a faixa de tamanhos. Ela serve para trabalho primário ou de estágio grosso, e seu layout interno se aproxima mais de um arranjo padrão de impacto de duas placas.

A variante III lida com britagem média, de estágio secundário. Sua abertura de alimentação é menor, de aproximadamente 570 a 800 milímetros. Ela é projetada para receber alimentação já reduzida por um estágio anterior, não rocha recém-detonada. A característica que define a variante III é uma terceira placa de impacto, que adiciona outro estágio de britagem dentro da mesma máquina.

A Terceira Câmara: O Que Torna a III Diferente

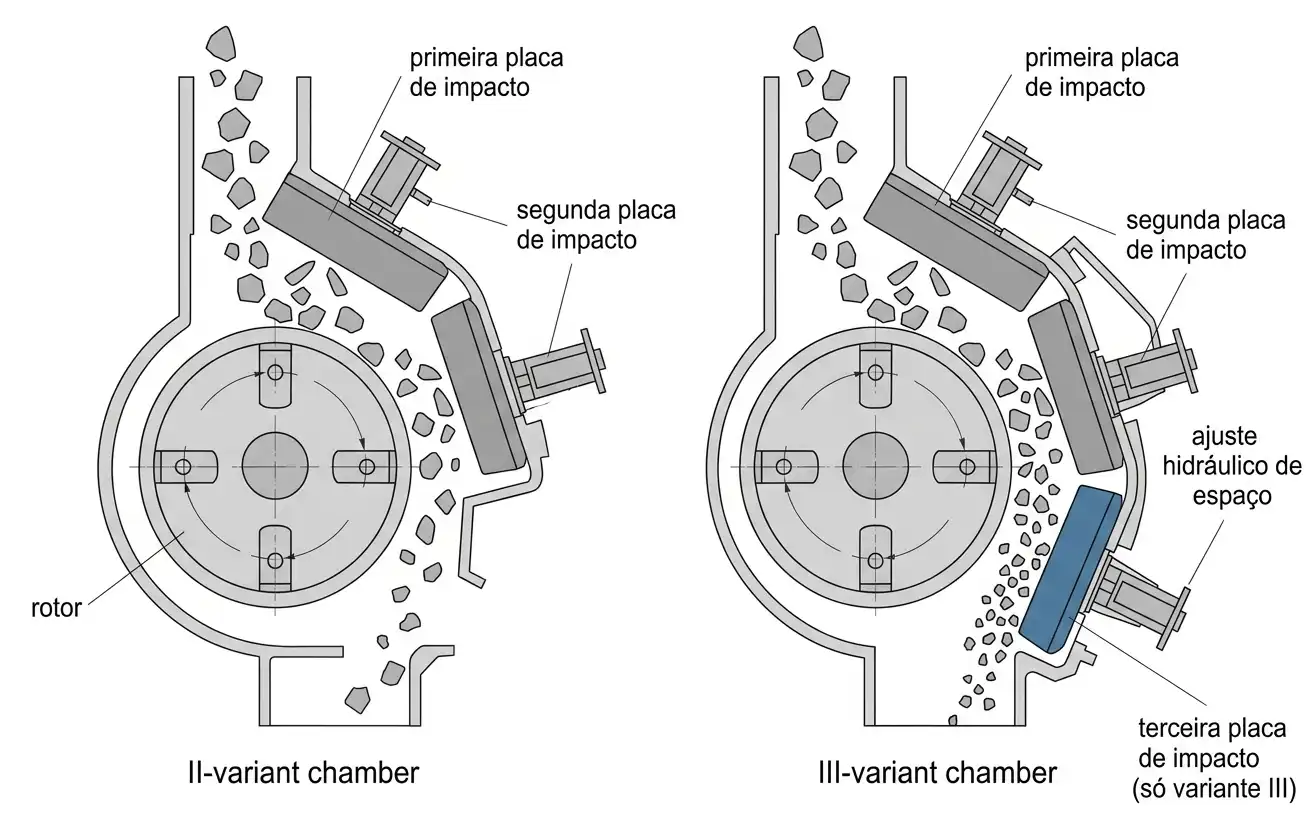

Uma câmara padrão de britador de impacto usa duas superfícies de impacto em sequência. O material atinge o rotor, depois uma placa de impacto, ciclando entre os dois até passar pelo espaço. A variante III adiciona uma terceira placa de impacto nessa sequência. Isso dá ao material mais uma colisão controlada antes de sair.

Projetos hidráulicos multiplaca costumam deixar um único ajuste governar o espaço final crítico. Os espaços das placas anteriores decorrem desse mesmo mecanismo. A última placa na sequência controla o tamanho final de partícula de forma mais direta. Ela é a última superfície que o material toca antes de deixar a câmara.

Esse estágio extra é o que permite à variante III produzir um produto mais fino e com uma graduação mais ajustada. Um projeto de duas placas trabalhando a mesma alimentação não consegue igualar esse resultado. Por isso a variante III também serve especificamente para produzir areia e agregado fino de alta qualidade. Isso contrasta com a saída mais grossa que uma máquina de variante II busca.

Gama Completa de Modelos PFW: Especificações

Tabela 1. Especificações da variante PFW II (britagem grossa)

Tabela 2. Especificações da variante PFW III (britagem média)

Fonte: documentação de produto do Britador de Impacto Hidráulico PFW em mrcrushermill.com.

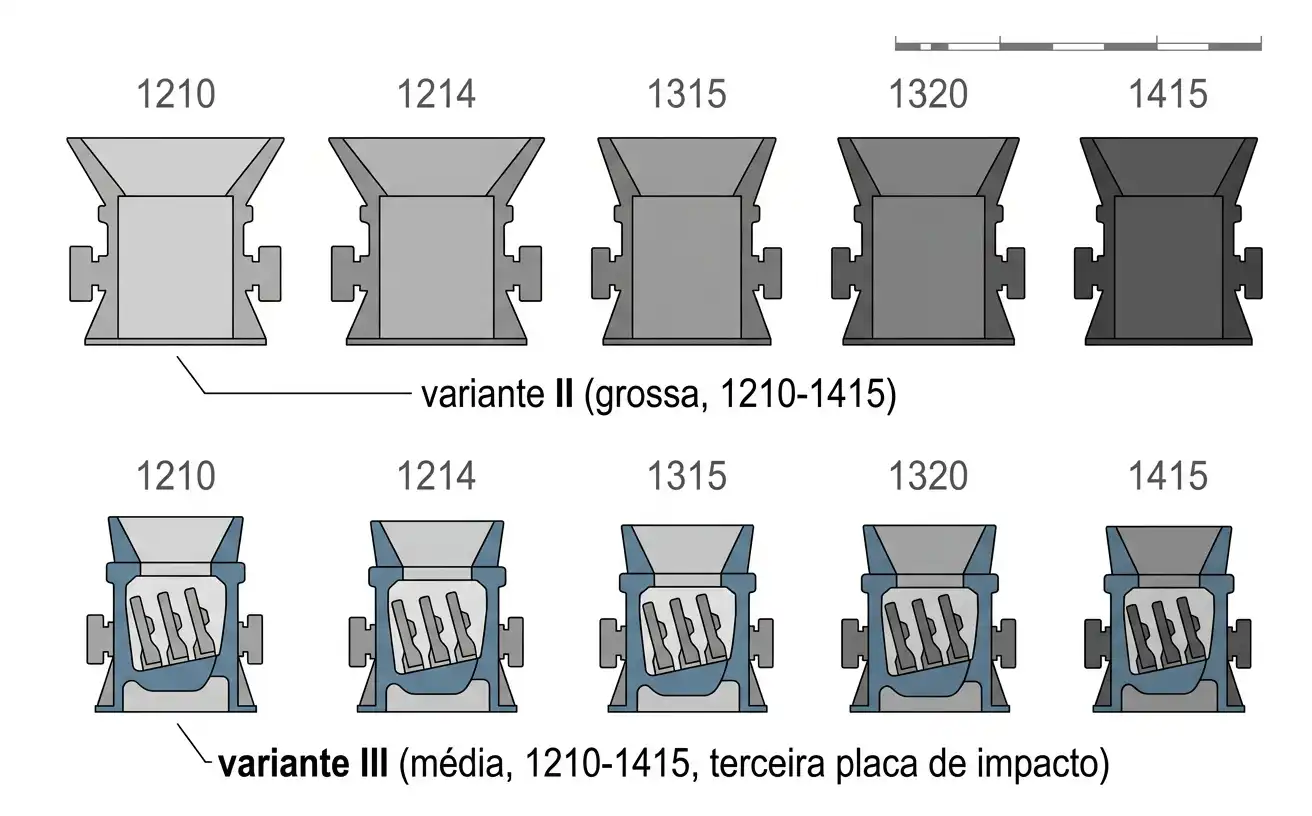

As duas variantes compartilham os mesmos cinco tamanhos de rotor, do 1210 ao 1415. Essa numeração compartilhada facilita parear um modelo II com sua contraparte III no mesmo tamanho de máquina base. A abertura de alimentação e o tamanho máximo de alimentação ainda diferem bastante entre as duas variantes em cada tamanho. Isso ocorre mesmo quando o número do tamanho do rotor coincide.

Como Escolher a Configuração PFW Correta

Comece pelo estágio de trabalho, não pelo tamanho. Material recém-detonado exige uma variante II. Material já reduzido por um estágio anterior, a caminho de um produto final fino e graduado, exige uma variante III em vez disso. Escolher a variante errada para a condição de alimentação causa problemas que nenhuma seleção de tamanho dentro daquela variante consegue corrigir.

Uma vez definido o estágio de trabalho, o tamanho segue a mesma lógica usada em toda essa família de produtos. Primeiro, combine a capacidade alvo com a faixa. Depois, confirme o tamanho de alimentação contra o máximo nominal do modelo.

As variantes II e III do mesmo tamanho base compartilham dimensões de rotor. Suas aberturas de alimentação e capacidades, porém, não se sobrepõem. Trocar de variante no mesmo tamanho nominal não é simplesmente uma troca direta.

Aplicações por Material e Indústria

A variante II serve ao trabalho primário e de estágio grosso em rocha de dureza média e macia. Ela é semelhante nisso à linha PF padrão da qual descende.

A variante III serve especificamente ao trabalho secundário de fabricação de areia. Ela recebe alimentação já britada e produz um produto fino e com graduação ajustada. Esse produto serve a especificações de agregado de concreto e areia manufaturada.

Sites que operam um circuito completo de britagem costumam parear as duas variantes em sequência. Uma máquina de variante II lida com o estágio grosso. Ela alimenta uma máquina de variante III para o estágio de acabamento.

Esse arranjo de dois estágios dentro de uma única linha de produto oferece uma alternativa genuína. Ele pode substituir a combinação de um britador de impacto com um britador cônico ou VSI separado para o estágio fino.

Manutenção: A Vantagem Hidráulica

O principal benefício de manutenção do chassi hidráulico é a velocidade de acesso, não uma mudança no que se desgasta. Os martelos e as placas de impacto de um PFW se desgastam da mesma forma que se desgastariam em uma máquina de chassi aparafusado. A estratégia de materiais por trás deles segue o mesmo raciocínio coberto no guia do PF.

O que muda é a rapidez com que uma peça desgastada é substituída, uma vez identificada. Um acesso mais rápido através do chassi hidráulico significa menos tempo de parada por troca de peça de desgaste. Isso importa ainda mais na variante III especificamente, já que sua terceira placa de impacto agora precisa de acesso periódico junto com as duas primeiras.

Perguntas Frequentes

Qual é a diferença entre as variantes II e III do PFW?

A variante II é construída para britagem grossa, com uma abertura de alimentação maior adequada para material bruto ou levemente reduzido. A variante III é construída para britagem média e secundária, com uma abertura de alimentação menor e uma terceira placa de impacto. Elas são configurações distintas de estágio de trabalho, não só tamanhos diferentes.

O que a terceira placa de impacto na variante III realmente faz?

Ela adiciona mais uma colisão controlada à sequência de britagem, depois do rotor e das duas primeiras superfícies de impacto. A última placa nessa sequência controla o tamanho final de partícula de forma mais direta. Por isso a variante III produz uma saída mais fina e com graduação mais ajustada do que um projeto padrão de duas placas.

Por que o chassi hidráulico importa além da conveniência?

Um chassi aparafusado transforma uma inspeção rotineira em uma tarefa planejada de vários passos. Um chassi hidráulico transforma essa mesma inspeção em alguns minutos de curso do cilindro. Sites que precisam de acesso frequente às peças de desgaste veem essa diferença de tempo refletida diretamente no tempo de operação.

Uma máquina de variante II pode ser convertida para trabalho III, ou o contrário?

Não como uma simples mudança em campo. As duas variantes diferem na abertura de alimentação e no layout interno da câmara. Isso inclui a terceira placa de impacto adicionada da variante III. Trocar de estágio de trabalho no mesmo tamanho base significa uma configuração de máquina diferente, não só um ajuste.
