Moinho de Bolas Contínuo vs Batelada: Como Escolher Conforme o Fluxo do Processo

Qual é a diferença entre um moinho de bolas contínuo e um por batelada? Um moinho de bolas contínuo recebe alimentação e descarrega o produto moído ao mesmo tempo, sem parar entre ciclos. Um moinho de bolas por batelada carrega uma quantidade fixa de material, mói por um período determinado dentro de um casco fechado e para para descarregar antes de carregar o lote seguinte. O modelo contínuo atende operações de alto volume e um único produto, como a moagem de minério antes da flotação. O modelo por batelada atende operações multiproduto, sensíveis do ponto de vista de segurança, ou de baixo volume, como a moagem farmacêutica ou de químicos especiais. A escolha correta depende do volume de produção, dos requisitos de distribuição granulométrica, da classe de periculosidade do material e da frequência de troca de produto — não de qual moinho é “melhor” de forma genérica.

O Que Você Vai Aprender Neste Guia

Este guia compara moinhos de bolas contínuos e por batelada — ilustrados no lado contínuo por instalações como um moinho de bolas de 3–5 t/h para feldspato — nas variáveis que efetivamente determinam uma decisão de compra: volume de produção, consistência do produto, contenção, custo de capital e custo operacional. Ele atende à etapa inicial de seleção de equipamento de um projeto de mineração ou processamento químico, antes do envio de uma solicitação de cotação a um fabricante. Ao final da leitura, um engenheiro de processo ou responsável por compras será capaz de determinar qual tipo de moinho atende a uma operação específica — mineração/processamento mineral ou química/farmacêutica — e identificar os dados específicos (dureza do minério, tamanho de lote, classificação de periculosidade, volume-alvo) que um fornecedor de moinhos precisa para dimensionar corretamente o equipamento.

Como Funcionam os Moinhos de Bolas Contínuos e por Batelada

Os dois tipos de moinho reduzem o tamanho de partícula pelos mesmos dois mecanismos, visíveis em uma instalação em operação como um moinho de bolas de 2–3 t/h para minério de grafite: impacto, quando os corpos moedores caem de certa altura dentro do casco giratório, e atrito, quando os corpos moedores rolam e deslizam uns sobre os outros e sobre o material. A rotação eleva a carga moedora ao longo da parede do casco até que a gravidade supere a força centrífuga, momento em que a carga cai ou rola em cascata através do leito de material. A velocidade de rotação na qual a força centrífuga manteria a carga presa à parede do casco indefinidamente é chamada de velocidade crítica. Moinhos de bolas industriais operam entre 50% e 90% da velocidade crítica; a maioria das instalações de processamento mineral trabalha na faixa de 65%–75% para equilibrar energia de impacto e desgaste dos corpos moedores (ScienceDirect Topics, “Mill Speed”; ScienceDirect Topics, “Ball Mill”).

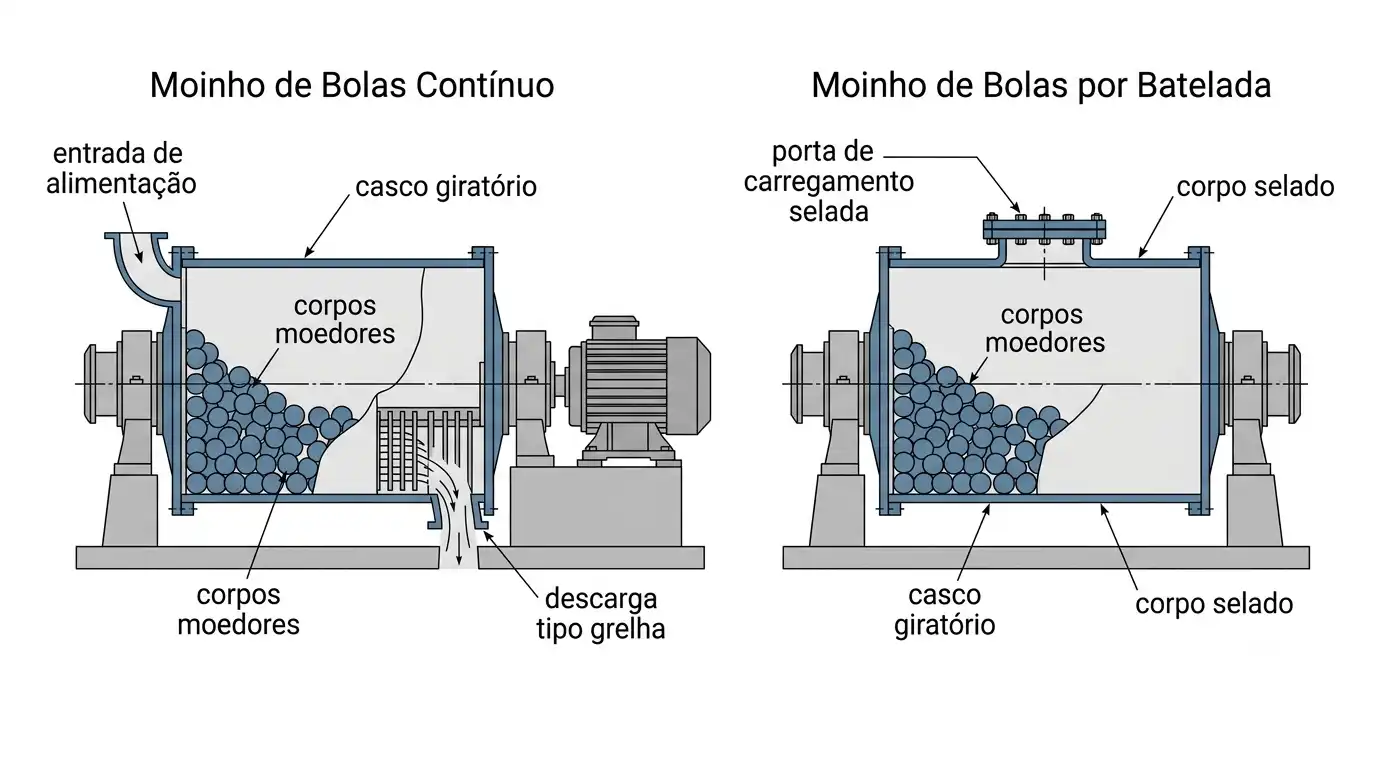

A diferença operacional está em como o material entra e sai do casco. Um moinho contínuo tem uma entrada de alimentação em uma extremidade e uma descarga — por transbordo no munhão ou por grelha — na outra. A alimentação nova desloca o material parcialmente moído em direção à extremidade de descarga em fluxo constante, de modo que o moinho contém, a qualquer momento, uma mistura de partículas em diferentes estágios de moagem. Um moinho por batelada tem um único ponto de carregamento, geralmente uma porta ou tampa selada. Carrega-se a totalidade do material e dos corpos moedores, fecha-se o casco, e todo o lote é moído em conjunto por um tempo fixo até que a porta seja aberta e o produto seja retirado. Durante o ciclo de moagem, nenhuma alimentação nova entra e nenhum produto sai.

Essa diferença estrutural é o motivo pelo qual os dois tipos de moinho apresentam desempenho diferente em consistência de produto, contenção e volume de produção, conforme detalhado na comparação a seguir. Dimensionar qualquer um dos dois tipos para um minério ou composto específico exige testes de moabilidade em escala de bancada, seja o equipamento-alvo um moinho de bolas convencional ou um sistema de moagem fina como o Moinho Ultrafino MSF para produtos abaixo de 10 mícrons.

Moinho de Bolas Contínuo vs Batelada: Comparação Critério a Critério

A tabela abaixo compara moinhos de bolas contínuos e por batelada nas variáveis que mais frequentemente decidem uma compra, ilustrados no lado contínuo por instalações como um moinho de bolas de 3–5 t/h para feldspato.

Tabela 1. Comparação operacional e econômica entre moinhos de bolas contínuos e por batelada.

Nota de fonte: Características operacionais compiladas de ScienceDirect Topics, “Ball Mill”; os padrões de custo e intensidade energética foram compilados de Ballantyne e Powell (2014), Minerals Engineering e de CEEC, Mining Energy Consumption 2021.

A linha que mais frequentemente decide a compra é o custo energético unitário no volume de projeto. A cominuição — britagem e moagem combinadas — representa entre 35% e 50% do custo total de processamento de uma mina, e o moinho de bolas costuma ser o maior consumidor individual de energia do site (Ballantyne e Powell, 2014; CEEC, 2021). Em volume alto e sustentado, o menor custo energético unitário da operação contínua se traduz em uma economia absoluta considerável, razão pela qual os moinhos contínuos predominam no processamento mineral em grande escala. Em volume baixo ou variável, essa economia não se concretiza, porque um moinho contínuo com carga parcial ainda consome uma potência próxima à de plena carga.

Modelo de Seleção de Cinco Fatores

Cinco variáveis determinam qual tipo de moinho atende a um determinado fluxo de processo, as mesmas variáveis que um engenheiro avalia ao especificar uma instalação de volume sustentado como um moinho de bolas de 6 t/h para minério de manganês. Nenhuma delas é decisiva isoladamente: um moinho por batelada pode atender a uma operação grande se o produto muda semanalmente, e um moinho contínuo pequeno pode atender a uma operação modesta se o produto nunca muda e opera 24 horas por dia.

Tabela 2. Modelo de seleção: qual fator favorece qual tipo de moinho.

Aplicar o modelo começa pelo volume de produção, porque na maioria dos casos ele elimina uma das duas opções antes que os outros quatro fatores sejam considerados. Uma operação que processa menos de aproximadamente 10 a 20 toneladas por dia, ou que muda com frequência a formulação do produto, raramente recupera o custo de capital adicional de um moinho contínuo dentro de um horizonte de investimento normal. Uma operação que processa um único minério ou composto em volume sustentado acima dessa faixa costuma recuperá-lo, porque a economia de energia unitária e de mão de obra se acumula a cada hora de operação.

Mineração e Processamento Mineral: Qual Tipo de Moinho Se Aplica

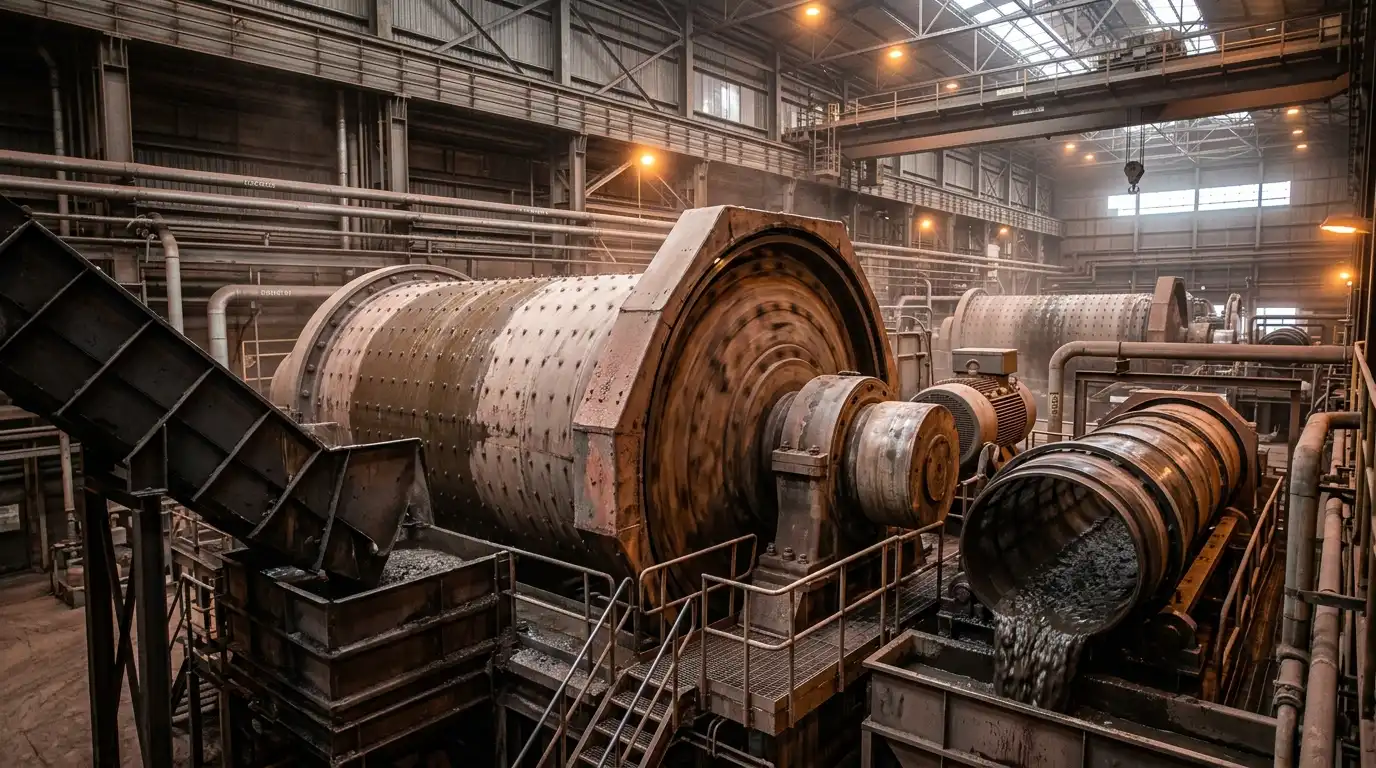

As plantas de processamento mineral especificam, de forma amplamente predominante, moinhos de bolas contínuos como o Moinho de Bolas MQ, e o motivo decorre diretamente do modelo de cinco fatores. O teor e a mineralogia do minério permanecem fixos durante toda a vida útil do depósito, de modo que o “produto” não muda de um turno para outro como poderia mudar um lote de um químico especial. O volume de produção é sustentado, com frequência 24 horas por dia, para diluir os custos fixos sobre o maior tonelagem possível. O moinho normalmente alimenta um processo contínuo a jusante — flotação, lixiviação ou concentração gravimétrica — de modo que um moinho por batelada exigiria um tanque pulmão ou um tanque agitado para suavizar as interrupções entre lotes.

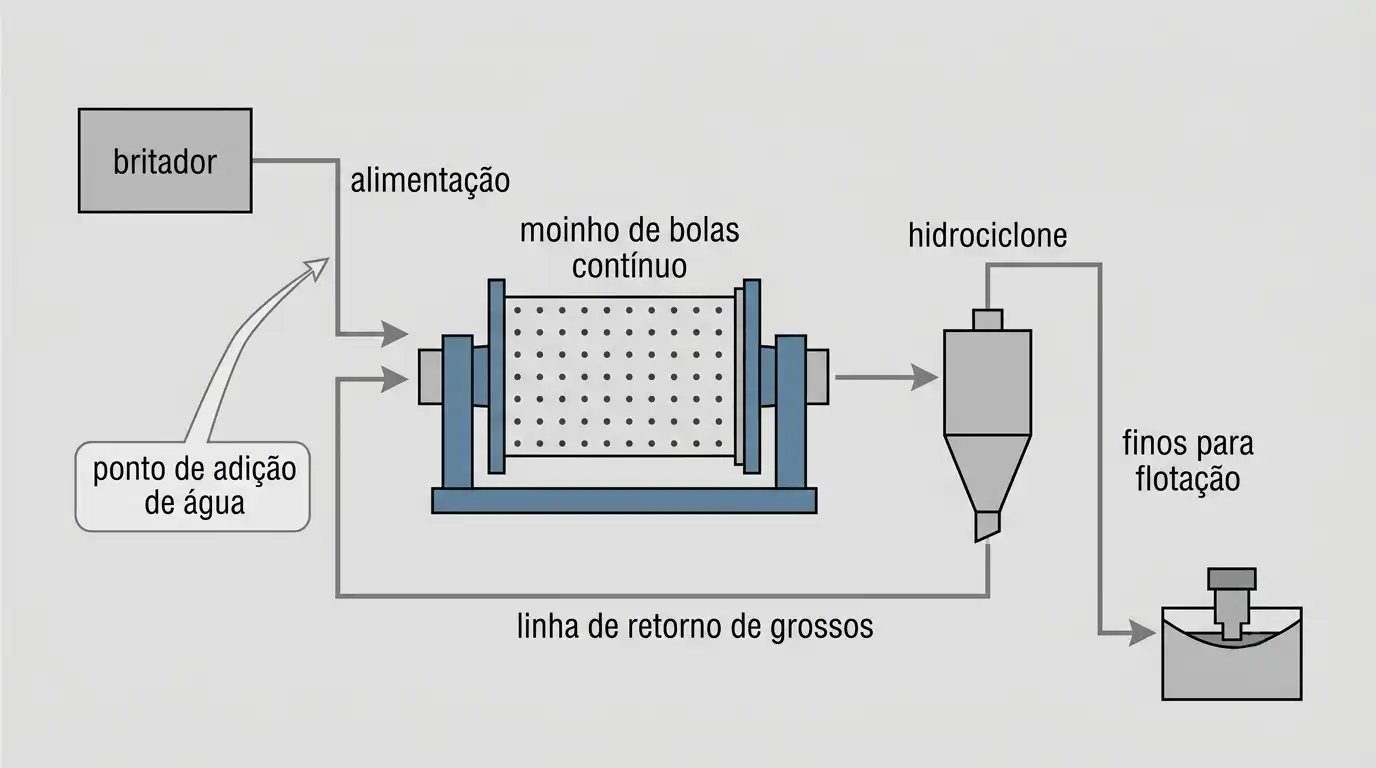

Dentro da mineração, duas decisões adicionais definem a especificação do moinho. A primeira é a configuração do circuito. A moagem em circuito aberto passa o material uma única vez pelo moinho; a moagem em circuito fechado encaminha a descarga do moinho por um classificador, tipicamente um hidrociclone, e retorna as partículas de tamanho excessivo ao moinho para nova moagem. Para uma mesma finura de produto-alvo, a moagem em circuito fechado exige aproximadamente 5% menos potência do que a moagem em circuito aberto, porque o material que já atingiu o tamanho-alvo é retirado do moinho em vez de continuar absorvendo energia de moagem (Powder Technology, Elsevier). Por esse motivo, a maioria dos moinhos modernos de processamento mineral opera em circuito fechado, assumindo o custo adicional do classificador e da bomba de recirculação.

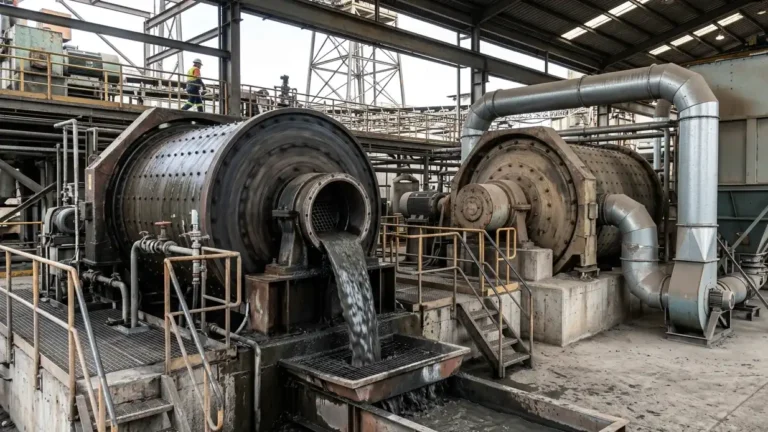

A segunda decisão é moagem úmida versus moagem a seco. A moagem úmida — material moído na forma de polpa com água — é a opção padrão no processamento mineral porque alimenta diretamente processos úmidos a jusante, como flotação e lixiviação, controla a poeira e reduz o desgaste dos corpos moedores ao amortecer o impacto. A moagem a seco é reservada para materiais cujo processamento a jusante exige um produto seco, como a farinha crua de cimento, ou para minerais que reagem com água (ScienceDirect Topics, “Ball Mill”; Metso, Grinding Mills). Confirmar se a moagem úmida ou a seco é adequada para um minério específico exige testes metalúrgicos sobre esse minério específico, do tipo que fundamenta instalações em circuito fechado como o moinho de bolas de 6 t/h para minério de manganês citado acima, pois o resultado interage com o processo de separação a jusante.

Estudos de escalonamento conduzidos pelo Centro de Tecnologia Mineral (CETEM), vinculado ao Ministério da Ciência, Tecnologia e Inovação, ilustram como as condições de operação determinadas em moinho de teste — carga de bolas, densidade de polpa, taxa específica de moagem — são usadas para prever o tempo de moagem necessário em um moinho industrial de maior porte (CETEM, 2019). Esse tipo de escalonamento é a base técnica para transformar um resultado de bancada em uma especificação de moinho contínuo industrial.

Indústria Química e Farmacêutica: Qual Tipo de Moinho Se Aplica

Fabricantes de produtos químicos e farmacêuticos preferem moinhos de bolas por batelada por razões que se relacionam diretamente com as linhas de classe de periculosidade e frequência de troca do modelo de seleção. Essa necessidade fica fora da linha de produtos contínuos como o Moinho de Bolas MQ; operações dessa categoria costumam recorrer a equipamentos de moagem por batelada dedicados. Insumos farmacêuticos ativos, pigmentos especiais e químicos finos costumam ser produzidos por campanha: mói-se um composto, o equipamento é limpo e validado, e em seguida mói-se um composto diferente. O longo tempo de residência de um moinho contínuo e a dificuldade de purgá-lo entre produtos vão contra esse padrão, enquanto o casco selado de um moinho por batelada pode ser carregado, moído e esvaziado como um lote discreto e rastreável.

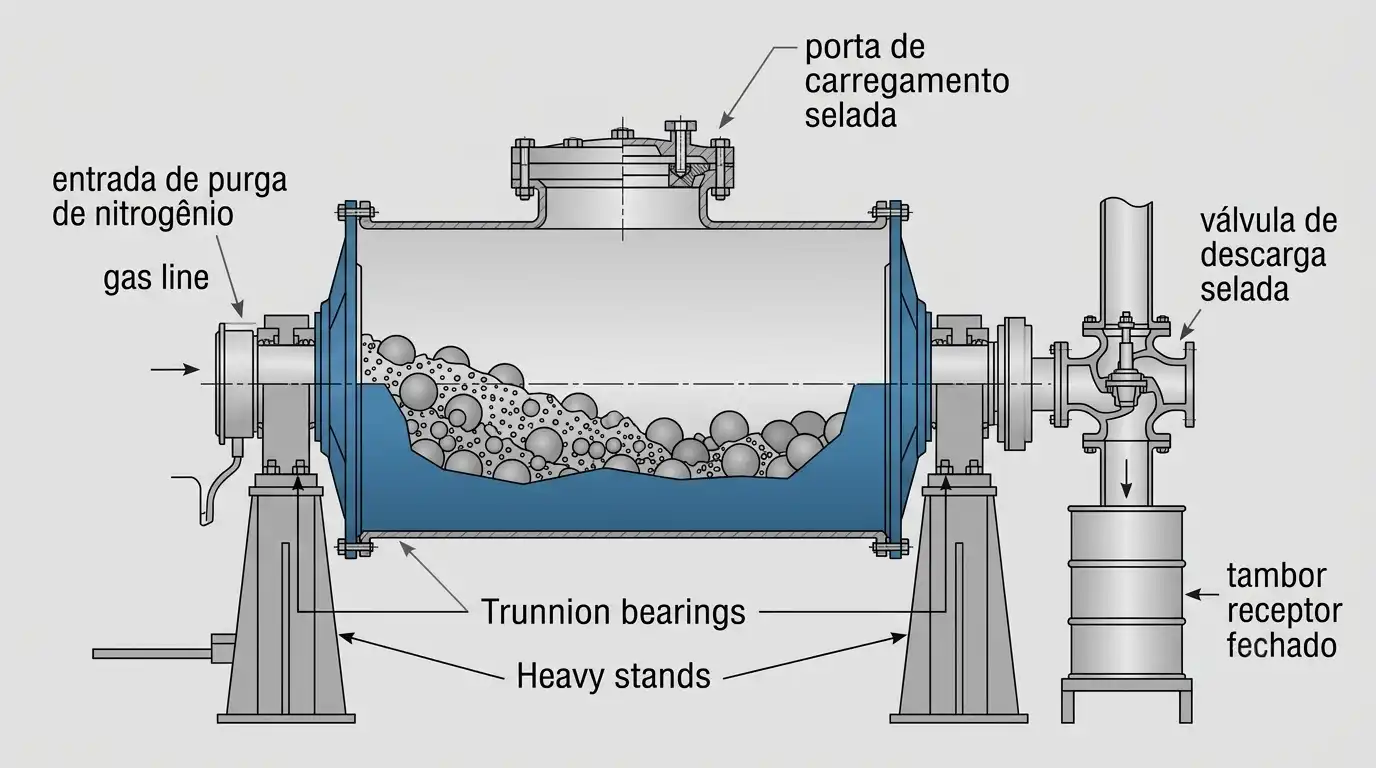

A operação por batelada também permite condições de processo que um moinho contínuo não replica com facilidade. Compostos instáveis ou explosivos podem ser moídos dentro de um casco selado purgado com gás inerte. Produtos estéreis ou assépticos podem ser moídos em um casco esterilizado como uma única unidade fechada entre lotes, e cada lote permanece rastreável a uma carga, um operador e um tempo de corrida específicos — uma exigência da maioria dos sistemas de qualidade farmacêutica. Em princípio, um moinho contínuo pode ser construído com contenção semelhante, mas as vedações adicionais, os sistemas de purga e o monitoramento contínuo aumentam o custo e a complexidade de engenharia em comparação com um projeto por batelada que atinge a mesma contenção por padrão (ScienceDirect Topics, “Ball Mill”).

Operações químicas e farmacêuticas que escalam para volumes sustentados de um único produto — intermediários de fertilizantes de commodity ou minerais industriais de alto volume, por exemplo — seguem a mesma lógica da mineração e migram para a moagem contínua assim que o volume justifica o custo de capital, como em linhas de moagem fina a seco tais como uma linha de moagem de fertilizantes de 15–26 t/h ou uma linha de moagem de óxido de cálcio de 25–30 t/h. O ponto de decisão é o mesmo modelo de cinco fatores aplicado anteriormente; apenas as respostas típicas mudam conforme o setor.

Como Obter Números Específicos do Site Antes de Especificar um Moinho

Dois dados determinam o tamanho real do moinho e a potência necessária para uma aplicação específica: o Índice de Trabalho de Bond do material, obtido por meio de um teste padronizado de moabilidade em escala de bancada, e a distribuição de tamanho de produto-alvo (P80). O dimensionamento por trás de uma instalação como o moinho de bolas de 2–3 t/h para minério de grafite citado acima parte desse tipo de resultado de teste específico do minério, não de uma cifra comparativa geral.

As comparações deste guia descrevem características operacionais gerais, válidas para a maioria das instalações de moinhos de bolas contínuos e por batelada. Elas não substituem dados específicos do site. A potência do motor, as dimensões do casco e a capacidade de produção variam conforme o fabricante e conforme a moabilidade do minério ou composto específico processado, e nenhum número geral publicado em um artigo pode ser considerado aplicável a um projeto específico sem verificação. Operações que preparam uma solicitação de cotação de moinho devem pedir um relatório de teste de moabilidade a um laboratório metalúrgico ou ao grupo de engenharia de aplicações do fabricante do moinho antes de finalizar uma especificação.

Perguntas Frequentes

Qual é a diferença entre um moinho de bolas contínuo e um por batelada?

Um moinho de bolas contínuo, como o Moinho de Bolas MQ, alimenta e descarrega material ao mesmo tempo, sem parar entre ciclos. Um moinho de bolas por batelada carrega uma quantidade fixa de material, mói por um período determinado dentro de um casco fechado e para para descarregar antes de carregar o lote seguinte.

Um moinho de bolas pode operar tanto em modo contínuo quanto por batelada?

Alguns cascos de moinho de bolas podem ser configurados para um ou outro modo alterando o sistema de alimentação e descarga, mas o sistema de alimentação, o sistema de descarga e a instrumentação de controle diferem o suficiente entre os dois modos para que a maioria dos fabricantes os construa e venda como linhas de produto distintas, e não como unidades conversíveis em campo.

Qual volume de produção justifica trocar de um moinho por batelada para um contínuo?

Não existe um limiar de tonelagem universal; o número correto depende do custo de capital do sistema contínuo, do valor da mão de obra e da energia economizadas por tonelada, e do horizonte de investimento da operação. Como padrão geral, operações que processam um único produto em volume sustentado da ordem de dezenas de toneladas por dia ou mais costumam recuperar o custo de capital adicional do equipamento contínuo; operações de menor volume ou multiproduto, em geral, não recuperam.

A moagem úmida é sempre mais eficiente energeticamente do que a moagem a seco em um moinho de bolas?

Não. A moagem úmida costuma ser mais eficiente energeticamente para minérios moídos antes da flotação ou da lixiviação, porque a polpa amortece o impacto e melhora a quebra de partículas finas. A moagem a seco é preferida, independentemente da eficiência energética, quando o processo a jusante exige um produto seco ou quando o material reage com água.

Por que plantas farmacêuticas usam moinhos de bolas por batelada em vez de contínuos?

Um moinho de bolas por batelada permite carregar, moer, esterilizar ou purgar com gás inerte um casco selado, e limpá-lo como uma única unidade rastreável entre campanhas de produto. Isso atende aos requisitos de produção por lote, multiproduto e contenção da manufatura farmacêutica e de químicos especiais de forma mais direta do que o desenho de fluxo constante de um moinho contínuo.

Referências e Fontes

1. Ballantyne, G.R. e Powell, M.S. (2014). “Benchmarking comminution energy consumption for the processing of copper and gold ores.” Minerals Engineering, 65, 109–114. ScienceDirect (Elsevier).
2. CEEC — Coalition for Eco-Efficient Comminution. “Mining Energy Consumption 2021.”
3. “Characteristics of open- and closed-circuit grinding systems.” Powder Technology. ScienceDirect (Elsevier).
4. “Ball Mill.” ScienceDirect Topics, coleção de referência da Elsevier.
5. “Mill Speed.” ScienceDirect Topics, coleção de referência da Elsevier.
6. Metso. “Grinding Mills — for Mining and Minerals Processing.”
7. CETEM — Centro de Tecnologia Mineral. “Protocolo de Moagem com Bolas Utilizado no…” (Congresso, 2019).
