Procedimentos de Operação de Britador de Cone: Controle de Carga, Alimentação Afogada e Gestão de Nível
O Que Você Vai Aprender Neste Guia
Um britador de cone funciona melhor quando três coisas são gerenciadas juntas: a potência consumida, o enchimento da câmara, e a taxa de alimentação que conecta as duas. Este guia cobre os limites de operação que definem uma carga segura, por que a alimentação afogada importa, e como a gestão de nível mantém o britador afogado conforme os revestimentos se desgastam. Ele se destina a um operador de planta ou engenheiro de processo que opera um britador de cone existente, e ao terminar, você será capaz de reconhecer os sinais de um britador sobrecarregado ou mal alimentado antes que causem dano.
Revisão do Princípio de Funcionamento
Um britador de cone gira um manto dentro de um côncavo, comprimindo a rocha ao estreitar o espaço. A abertura de saída fechada (CSS) define o espaço mínimo e controla o tamanho máximo do produto. A potência consumida sobe conforme a taxa de alimentação aumenta e conforme o material é britado mais fino. Os dois fazem passar mais rocha pela câmara em cada unidade de tempo.

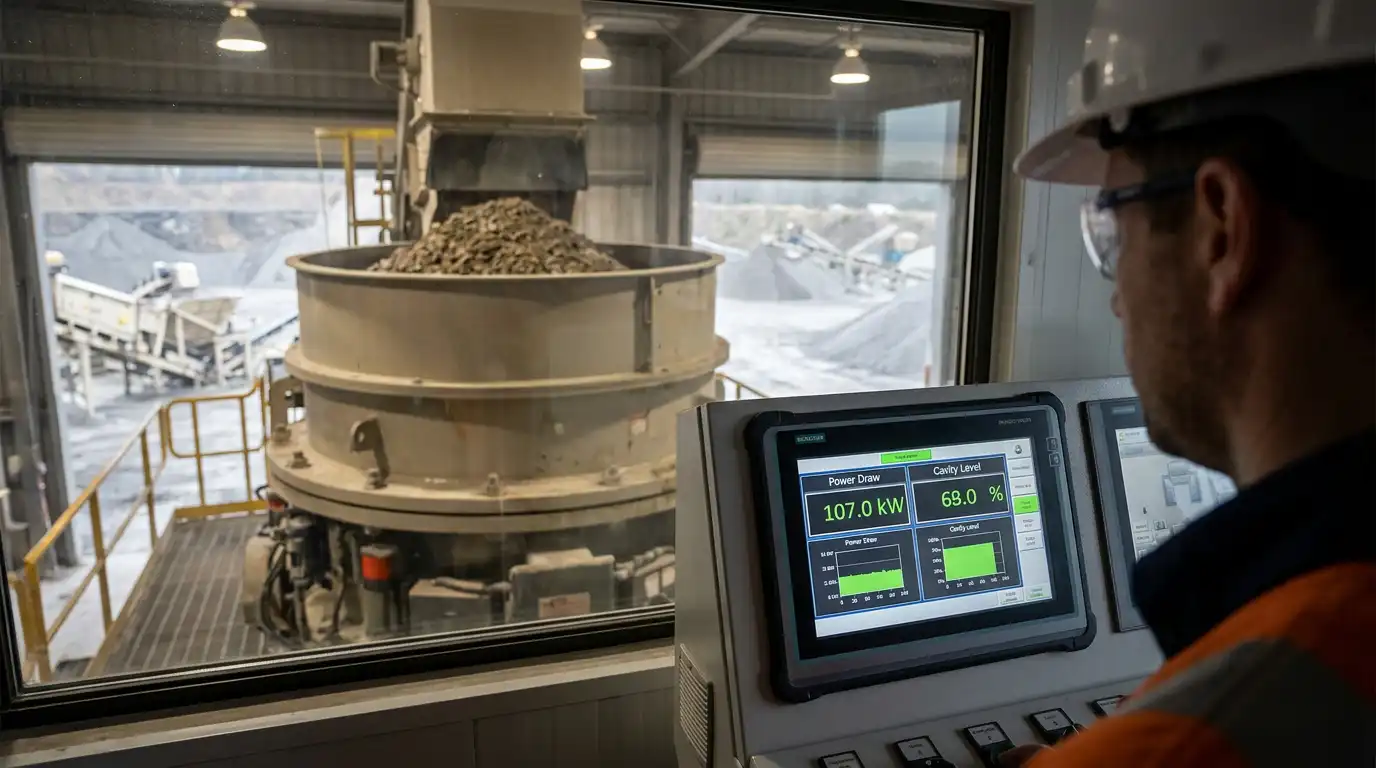

Essa relação é a base de quase toda decisão de operação neste guia. A potência consumida não é só uma leitura elétrica. É um sinal em tempo real de quão exigido está o britador em relação à sua capacidade nominal.
Controle de Carga e os Três Limites de Operação

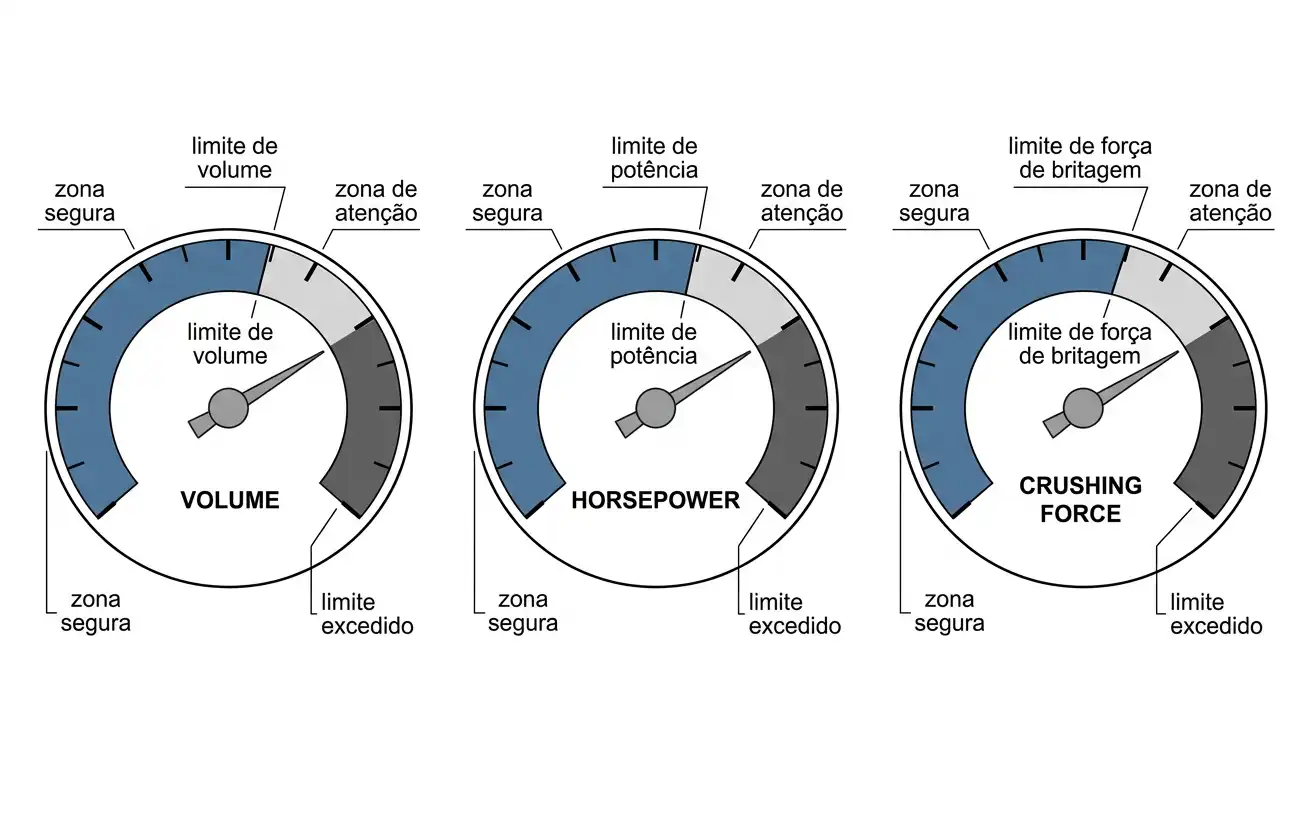

Um britador de cone opera contra três limites ao mesmo tempo. Qualquer um deles pode ser a restrição real em um dia específico. O limite de volume é atingido quando a câmara de britagem está cheia e o material começa a transbordar pelo topo da máquina. Um britador corretamente afogado já opera nesse limite.
O limite de potência é atingido quando o motor consome mais energia do que sua capacidade nominal permite. A potência sobe com a taxa de alimentação e com uma britagem mais fina. Esse limite fica mais rígido cada vez que o CSS é ajustado mais fechado.
O limite de força de britagem é atingido quando o anel de ajuste salta, treme ou levanta do chassi principal. Essa condição se chama salto de anel ou flutuação da tigela. Significa que a força de britagem superou a força de fixação que mantém o anel assentado.
O salto de anel é difícil de detectar parado perto da máquina. Mesmo um salto leve pode ser invisível para um operador no local. Por isso o monitoramento automatizado, ligado à pressão hidráulica ou a sensores de vibração, importa mais aqui do que em quase qualquer outro parâmetro. Um salto de anel não detectado leva a uma falha de componente, não só a menor eficiência.
Alimentação Afogada: Mantendo a Câmara Cheia

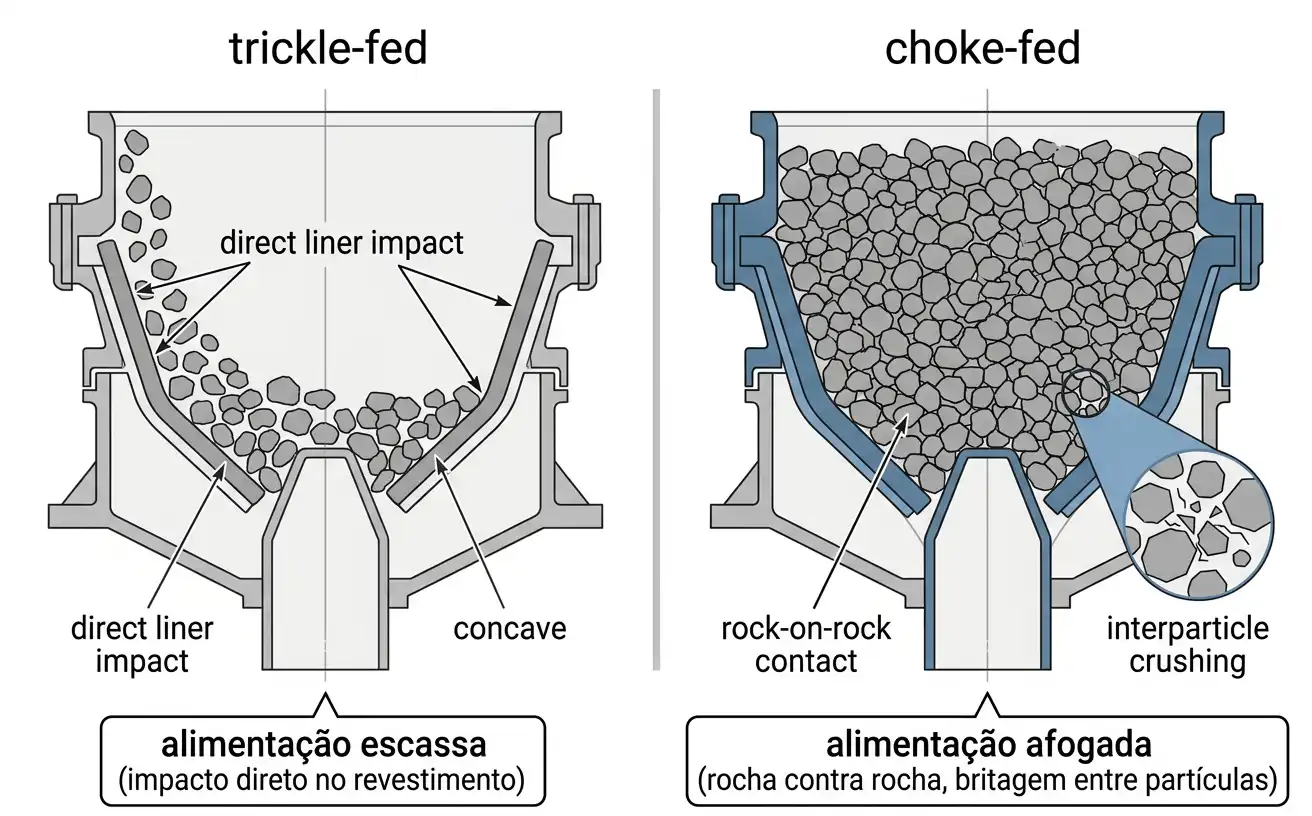

Alimentação afogada significa operar o britador com a câmara mantida cheia. O material fica soterrado sob uma carga constante, sem transbordar. Isso faz a rocha se fraturar contra outra rocha, não só contra o manto e o côncavo. Essa ação entre partículas é o que produz um produto mais cúbico.
A pesquisa publicada apoia essa prática diretamente. Estudos que variaram o nível de câmara em um britador de cone de alta velocidade encontraram um resultado claro. A eficiência de britagem aumentou conforme o nível subiu. Também encontraram uma mudança mensurável na distribuição de tamanho de produto entre uma câmara cheia e uma parcialmente cheia.
A alimentação afogada não é uma preferência menor de ajuste. É um fator documentado tanto de capacidade quanto de qualidade de produto.
A alimentação escassa, o oposto da afogada, causa vários problemas ao mesmo tempo. As rochas que caem individualmente em uma câmara parcialmente vazia atingem os revestimentos diretamente. Não passam por uma cama amortecedora de material. Isso acelera o desgaste.
A alimentação escassa também pode afetar o alinhamento dos mancais. Uma câmara carregada de forma desigual aplica força de forma assimétrica, em vez de por meio de uma carga equilibrada.
Gestão de Nível: Fechando o Ciclo Conforme os Revestimentos se Desgastam
A potência consumida sozinha não é um sinal confiável de taxa de alimentação ao longo do tempo. Conforme os revestimentos se desgastam, a mesma taxa de alimentação consome menos potência do que com revestimentos novos. Revestimentos desgastados criam uma câmara efetiva maior.
Um sistema de controle que dependa só da potência aumentaria gradualmente a taxa de alimentação para compensar. Ele acabaria transbordando o britador.

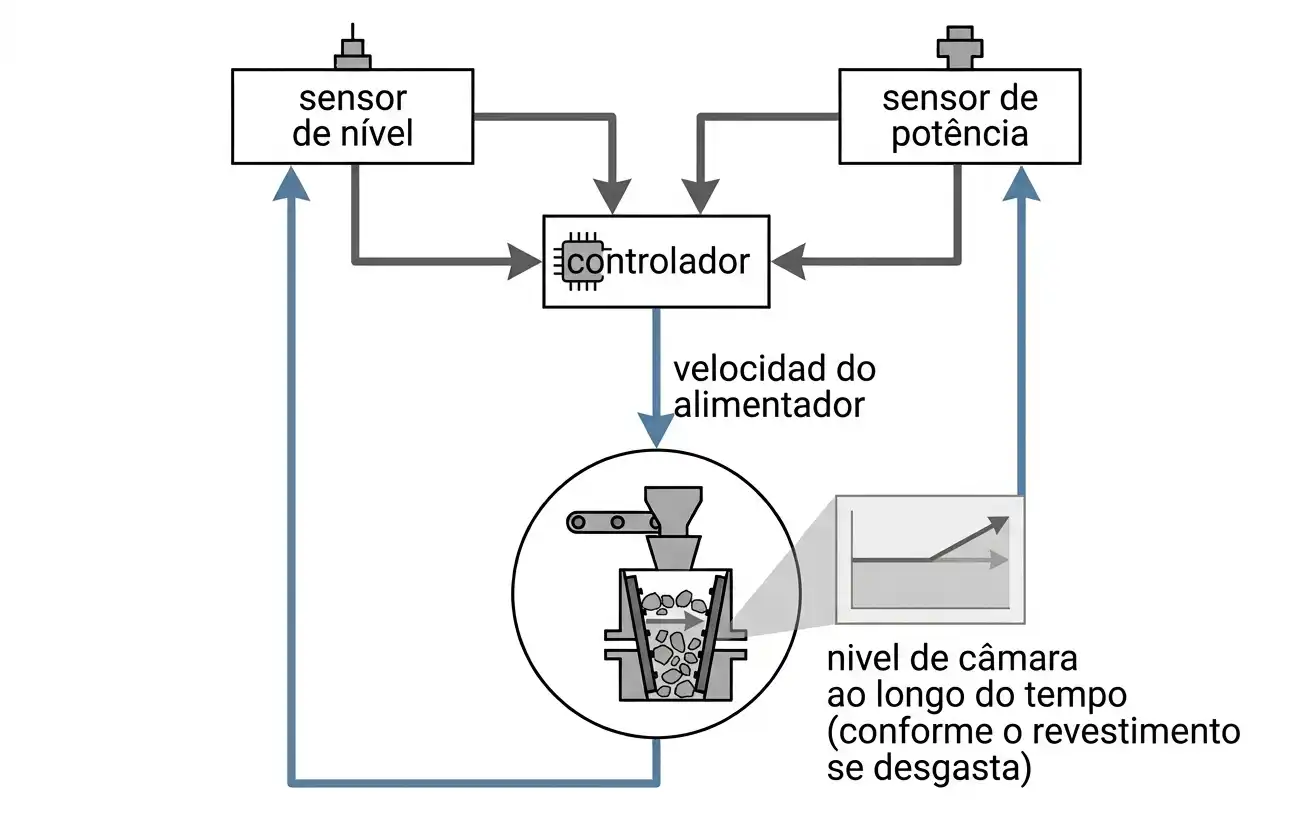

Por isso a gestão de nível combina um sensor de nível com o sinal de potência, em vez de depender de apenas um. Uma sonda de nível confirma que a câmara está realmente cheia, independente do que a potência sugira. Quando o nível de câmara cai, o sistema de alimentação acelera. Quando o material se acumula até o topo, ele desacelera.
Essa combinação permite que o sistema compense automaticamente o desgaste de revestimento, a umidade da alimentação e a variação no tamanho de rocha. Um operador não precisa reajustar a taxa de alimentação manualmente a cada turno. Sites sem essa automação precisam de um programa de verificação manual documentado em vez disso. A relação física de base não desaparece só porque não está automatizada.
Projeto de Circuito: Capacidade de Peneiramento e Carga Circulante
A alimentação afogada não é só um ajuste de operador. Ela depende do projeto do circuito, tanto a montante quanto a jusante do britador. Um silo pulmão posicionado acima da abertura de alimentação entrega uma carga constante de material. Um alimentador corretamente dimensionado esvazia esse silo em uma taxa controlada.
A capacidade de peneiramento a jusante importa igualmente. Em um circuito fechado, um peneiramento subdimensionado devolve material já britado corretamente ao britador, em vez de deixá-lo passar. Essa carga circulante consome volume de câmara e potência que deveriam processar alimentação nova.
Ela também acelera o desgaste sem agregar saída útil. Um gargalo no peneiramento pode fazer um britador parecer de baixo desempenho quando o britador em si não é a restrição real.
Uma Lista Básica de Verificação de Operação
Antes de aumentar a taxa de alimentação em um britador de cone, confirme o seguinte:
- A potência consumida está acima de aproximadamente 40 por cento da potência nominal. Operar consistentemente abaixo desse limiar arrisca os problemas de desgaste e alinhamento associados à alimentação escassa.
- Não há salto de anel no ajuste atual. Qualquer salto detectado significa que o limite de força de britagem já foi atingido, independente do que mostre a leitura de potência.
- O sensor de nível de câmara, quando instalado, confirma uma câmara genuinamente cheia, em vez de inferir o enchimento só a partir da potência.
- O peneiramento a jusante não está devolvendo uma carga circulante incomumente alta, o que mascararia a capacidade real disponível do britador.
Aplicações por Material e Indústria
O controle de carga e a alimentação afogada importam mais em linhas secundárias e terciárias de alta tonelagem. Ali se processa granito, basalto e outro agregado duro. A diferença entre uma operação bem gerenciada e uma mal gerenciada aparece diretamente ali, na forma do produto e no custo de desgaste.
Britadores terciários e de câmara Shorthead costumam produzir a maior parte do produto vendável de uma operação de agregados. Por isso a alimentação afogada consistente é especialmente importante para eles.
Alimentação mais macia ou variável, como material reciclado de construção, torna a gestão de nível mais importante, não menos. A consistência de alimentação não pode ser presumida com esse tipo de material. O sensoriamento automatizado faz o trabalho que uma alimentação natural constante faria por conta própria.
Implicações de Manutenção
A alimentação afogada consistente reduz o desgaste de revestimento em comparação com a alimentação escassa. As cargas de impacto se distribuem por uma cama de material, em vez de atingir diretamente as superfícies de revestimento expostas. Esse é um benefício real de custo de manutenção, não só de produção.
Eventos de salto de anel, mesmo breves, justificam uma inspeção. Verifique o acumulador hidráulico ou o sistema de molas que sustenta o anel de ajuste no lugar. Um único salto não detectado provavelmente não causa dano por si só. Eventos repetidos e não detectados, porém, indicam um problema de força de fixação que eventualmente causará uma falha de componente se não for corrigido.
Perguntas Frequentes
O que é alimentação afogada em um britador de cone?
Alimentação afogada significa manter a câmara de britagem cheia, com material soterrado acima do manto sem transbordar. Ela promove a britagem entre partículas, onde a rocha se fratura contra outra rocha. Isso melhora a forma do produto e reduz o desgaste de revestimento em comparação com alimentar o britador de forma leve.
O que causa o salto de anel em um britador de cone?
O salto de anel acontece quando a força de britagem entre o manto e o côncavo supera a força de fixação. Essa força é a que sustenta o anel de ajuste no lugar. As causas comuns incluem um CSS ajustado fechado demais, ou ferro não britável e material denso obstruindo a descarga. Um acumulador hidráulico ou mola com falha é outra causa comum.
Por que a potência consumida sozinha não basta para controlar a taxa de alimentação?
A potência consumida depende tanto da condição do revestimento quanto da taxa de alimentação. Conforme os revestimentos se desgastam, a mesma taxa de alimentação consome menos potência. Um sistema de controle que dependa só da potência sobrealimentaria gradualmente o britador. Combinar a potência com um sensor de nível de câmara corrige isso.
A que percentual da potência nominal um britador de cone deve operar?
Uma orientação comumente citada é evitar operar de forma consistente abaixo de aproximadamente 40 por cento da potência nominal. A alimentação escassa em baixa carga arrisca problemas de desgaste e alinhamento de mancais. O limite superior é definido pela potência nominal e pelo início do salto de anel.
