Consumo Unitário de Bolas de Aço: Estatística e Métodos para Reduzi-lo
O Que Você Vai Aprender Neste Guia
O consumo unitário é o peso de meio de moagem desgastado por tonelada de minério moído, e sobe quando a liga em uso não corresponde ao mecanismo de desgaste dominante do site. Este guia cobre como medi-lo corretamente, o que realmente o eleva, e quais correções produzem uma redução mensurável. Ele se destina a um engenheiro de processo ou metalurgista de planta que acompanha o custo de meio, e ao terminar, você será capaz de diagnosticar uma tendência de consumo em alta, em vez de recorrer por padrão a uma liga mais dura.
Visão Geral
O meio de moagem é um dos custos recorrentes mais altos em uma planta de processamento mineral. O consumo unitário — peso de meio consumido por tonelada moída — é a métrica que acompanha esse custo ao longo do tempo. Um site que não consegue informar sua cifra atual de consumo unitário não consegue saber se uma mudança que fez está realmente funcionando.
Duas perguntas governam tudo o que segue: como a cifra é produzida corretamente, e o que realmente a movimenta. Se a medição está errada, qualquer decisão posterior repousa sobre dados ruins. Se o diagnóstico está errado, uma correção direcionada ao mecanismo errado pode subir o consumo em vez de baixá-lo — exatamente o achado central para o qual este guia aponta.
Medição do Consumo Unitário
O consumo unitário é calculado como o peso de meio adicionado em um período, dividido pela tonelagem moída nesse mesmo período, normalmente expresso em gramas ou quilogramas por tonelada. O cálculo só é válido em estado estável. Um moinho que acabou de receber uma recarga completa, ou um que está esvaziando rumo a um silo quase vazio, mostrará uma cifra distorcida para esse período.
Um Moinho de Bolas Horizontal vs Outros Moinhos de Moagem cobre o contexto mais amplo de seleção que precede esse acompanhamento; o consumo unitário em si só acrescenta dois dados aos registros que uma planta já mantém: o peso de meio adicionado e a tonelagem moída.

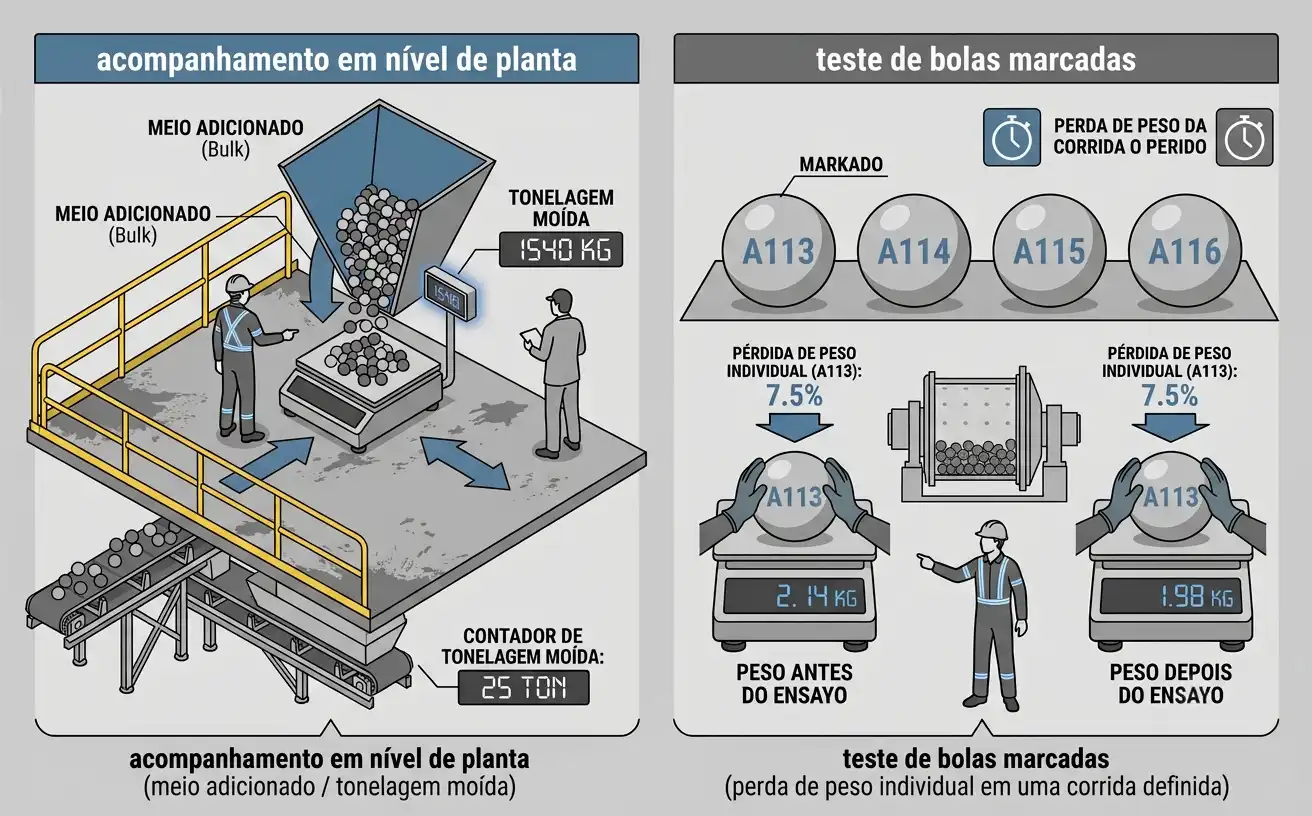

Existem duas abordagens de medição, e respondem perguntas diferentes:
- Acompanhamento em nível de planta. Meio adicionado versus tonelagem moída, calculado em média ao longo de semanas ou meses. Dá uma cifra real de custo, mas mistura todos os fatores que afetam o desgaste durante esse período.
- Teste de bolas marcadas. Um lote conhecido de bolas identificáveis é carregado, e sua perda de peso individual é acompanhada ao longo de uma corrida definida. Isso isola a taxa de desgaste de um tipo de bola específico sob condições específicas, separado do resto do que acontece no moinho.
O acompanhamento em nível de planta responde “quanto estamos realmente gastando.” O teste de bolas marcadas responde “se uma liga ou condição diferente mudaria essa cifra.” Os dois são necessários; nenhum substitui o outro.
Por Que o Consumo Sobe: Os Três Mecanismos de Desgaste

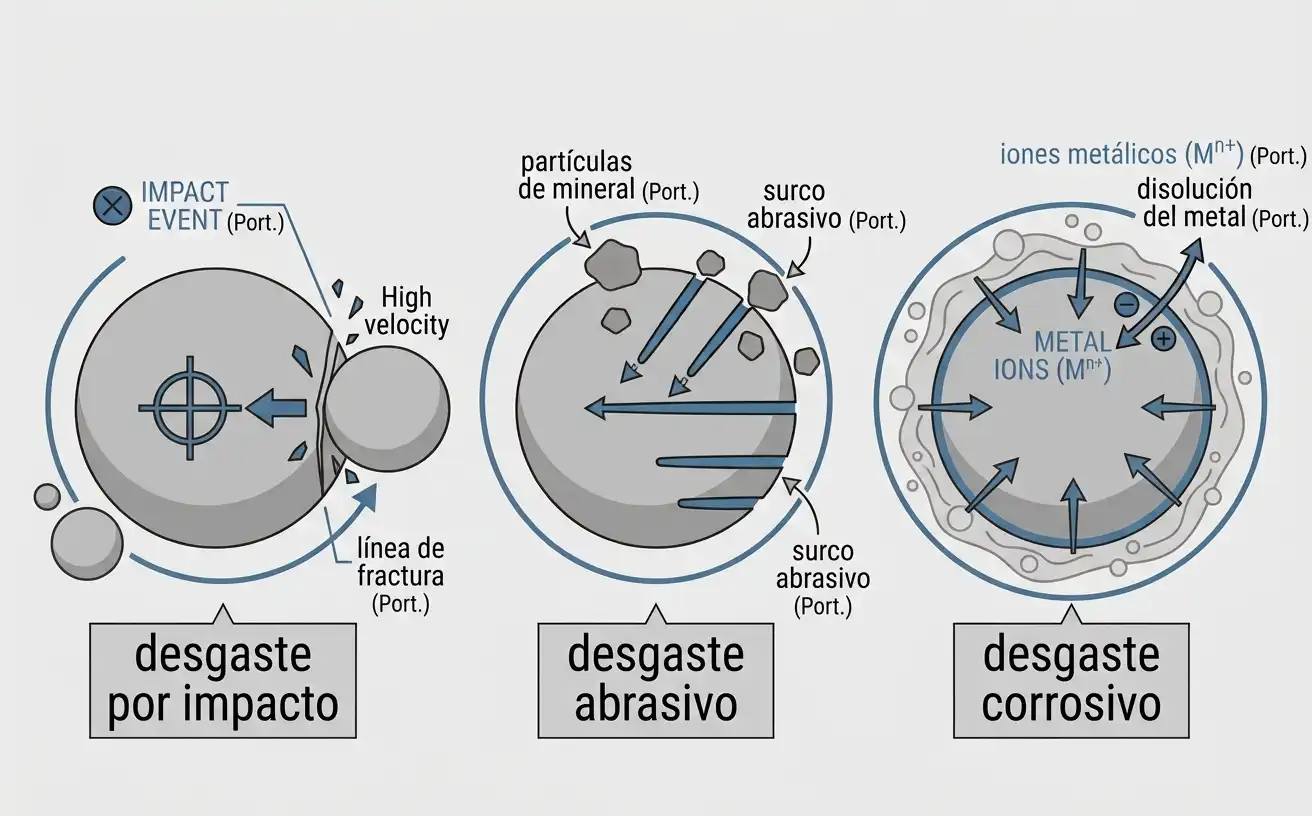

O desgaste do meio se divide em três mecanismos, e raramente agem sozinhos:
- Desgaste por impacto. Colisões bola-bola e bola-revestimento causam fratura e lascamento. O desgaste por impacto escala com a massa da bola, então cresce com o cubo do diâmetro.
- Desgaste abrasivo. Partículas duras de minério riscam sulcos na superfície da bola ao passar entre o meio. O desgaste abrasivo escala com a área superficial, então cresce com o quadrado do diâmetro.
- Desgaste corrosivo. Na moagem úmida, uma reação eletroquímica entre o meio e a polpa remove metal diretamente, sem depender de contato mecânico.
Qual mecanismo domina depende muito do tipo de moinho. Em um moinho de descarga por grelha, o impacto tende a dominar porque a polpa não se acumula dentro da câmara. Em um moinho de overflow, por outro lado, tendem a dominar a abrasão e a corrosão. Isso é impulsionado pela ação de fricção e química da polpa parada.
A taxa de alimentação também importa. Em taxas de alimentação baixas, as partículas ficam mais tempo no moinho. A pesquisa publicada observou que essa combinação — tempo de residência longo, baixa vazão — tende a elevar o consumo de meio. Também produz uma moagem mais fina.
A densidade da polpa desempenha um papel relacionado. Uma polpa diluída demais deixa a superfície das bolas mal coberta e desgasta mais rápido. Uma polpa espessa demais amortece os impactos e pode reduzir a eficiência de moagem, mesmo reduzindo o desgaste por impacto.
Métodos de Redução: Ajustar a Liga ao Mecanismo Dominante
O erro mais comum na seleção de meio é tratar “mais duro” como sinônimo de “melhor” em todos os casos. Dados publicados de operação de moinho contradizem isso diretamente. Em uma operação de minério de ouro dominada por abrasão, trocar por meio de alto cromo (HiCr) aumentou o consumo em 32 por cento. A fase de carboneto da liga HiCr se corroeu mais rápido naquele ambiente abrasivo específico do que o aço forjado, mais tenaz.
A mesma pesquisa documentou o resultado oposto em um moinho SAG dominado por impacto. Trocar uma bola mais dura e de alto carbono por uma bola forjada mais tenaz e de baixo carbono reduziu a fratura. Isso baixou o consumo total de meio em 9 por cento. A tenacidade, não a dureza, foi a propriedade que importou naquele ambiente dominado por impacto.

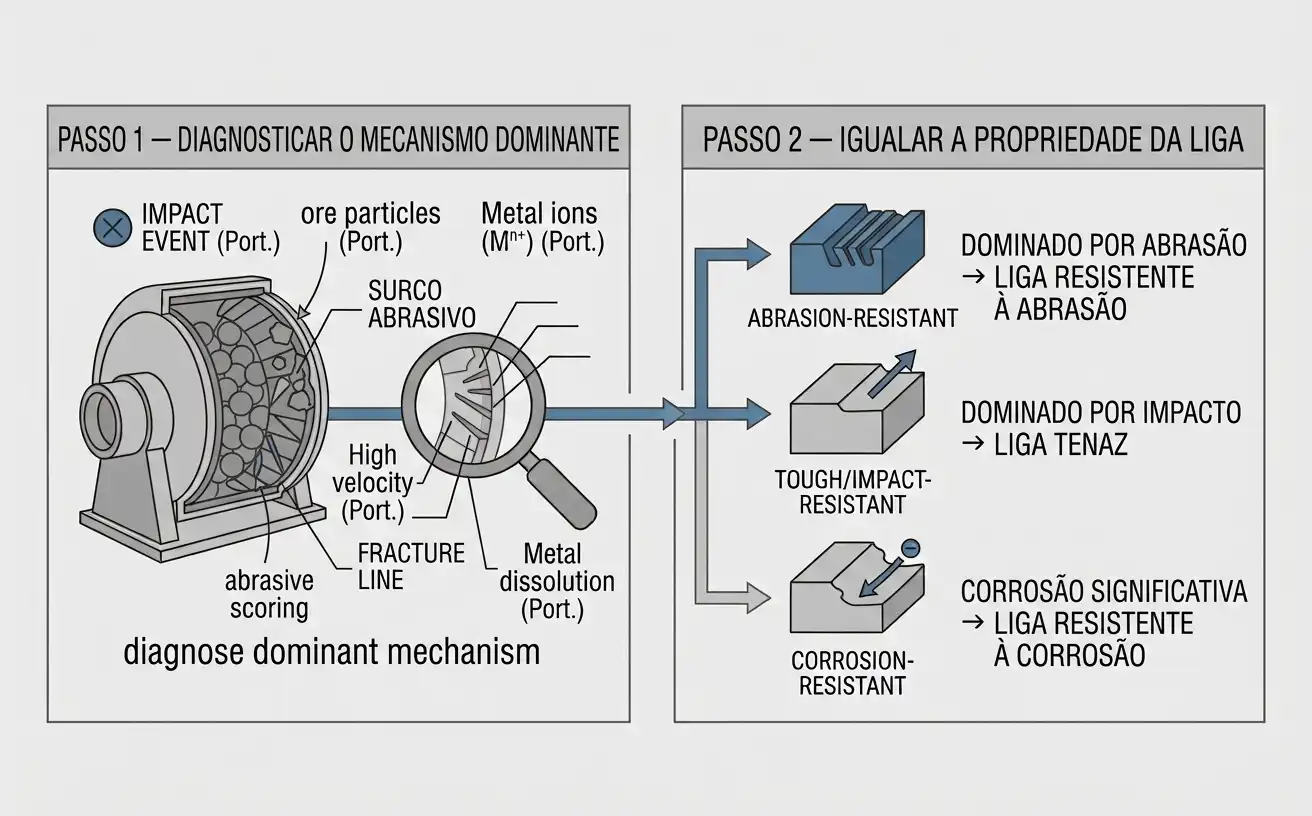

A implicação prática é um processo de dois passos, não uma simples troca de liga:
- Diagnosticar primeiro o mecanismo dominante, usando os indicadores de tipo de moinho e os resultados de teste de bolas marcadas descritos acima.
- Selecionar propriedades de liga que correspondam a esse mecanismo específico — resistência à abrasão para ambientes dominados por abrasão, tenacidade para ambientes dominados por impacto, e composições resistentes à corrosão onde a corrosão de moagem úmida é significativa. Uma troca geral para uma liga mais dura e mais cara sem esse diagnóstico arrisca o mesmo resultado do caso do minério de ouro: pagar mais por bola e consumir mais bolas.
Métodos de Redução: Parâmetros de Operação, Revestimentos e Classificação
A velocidade do moinho afeta diretamente a energia de impacto. Operar muito abaixo da fração ótima de velocidade crítica desperdiça energia sem obter uma moagem eficaz. Operar muito acima dela se aproxima de uma condição de centrifugação que também reduz o impacto efetivo.
Ambos os extremos desperdiçam energia sem necessariamente reduzir o desgaste. A velocidade deve ser fixada primeiro pela eficiência de moagem, verificando a taxa de desgaste como consequência.
O perfil do revestimento determina como o meio cai e atinge a carga, o que determina o desgaste ao mesmo tempo. Um revestimento que já perdeu seu perfil original muda a trajetória das bolas. Isso pode aumentar tanto o desgaste do revestimento quanto o do meio ao mesmo tempo. Um programa de inspeção de revestimentos é, portanto, também um controle de consumo de meio.
A eficiência de classificação tem um efeito indireto, mas real. Um circuito com carga circulante alta remói material que já está fino o suficiente. Isso adiciona tempo de tombamento que gera desgaste, sem agregar redução de tamanho útil. Melhorar a precisão do ponto de corte do classificador reduz esse tempo de remoagem desperdiçado, e baixa o consumo como efeito colateral.
Como Verificar e Sustentar uma Redução
Uma redução obtida por ajuste de liga ou mudança operacional não permanece comprovada por conta própria. A dureza e a mineralogia do minério mudam ao longo da vida da maioria dos depósitos. Um diagnóstico de mecanismo de desgaste feito contra o minério do ano passado pode já não valer.
Repita o teste de bolas marcadas sempre que a fonte de minério mudar de forma significativa. Acompanhe o consumo unitário em nível de planta de forma contínua, não como uma auditoria única.
Um moinho de bolas de 3–5 t/h para feldspato mostra um perfil de dureza de minério. Um moinho de bolas de 6 t/h para minério de manganês mostra um perfil diferente em um moinho semelhante quanto ao resto. Este é exatamente o tipo de mudança que um diagnóstico fixo e único deixaria passar.
Dados de vida útil e consumo são específicos de cada site, minério e liga. Um guia geral não pode publicá-los de forma responsável como cifra de referência. A faixa entre operações reais é ampla demais para ser útil.
Leitores que precisem de uma linha de base defensável devem rodar um teste de bolas marcadas com sua própria alimentação. Não devem mirar uma média publicada.
Perguntas Frequentes
Como se calcula o consumo unitário do meio de moagem?
O consumo unitário é o peso de meio adicionado em um período, dividido pela tonelagem moída nesse mesmo período. Normalmente é expresso em gramas ou quilogramas por tonelada.
Quais são os três mecanismos de desgaste no meio de moagem?
Os três mecanismos são impacto, abrasão e corrosão. O desgaste por impacto escala com a massa da bola, e o desgaste abrasivo escala com a área superficial. O desgaste corrosivo ocorre por uma reação eletroquímica com a polpa, sem depender de contato mecânico.
Uma liga mais dura sempre reduz o consumo de meio?
Não, nem sempre. Dados publicados de operação mostram que uma liga de alto cromo, mais dura, aumentou o consumo em 32 por cento. Isso ocorreu em um ambiente dominado por abrasão. Sua fase de carboneto se corroeu mais rápido do que teria um aço forjado mais tenaz.
A seleção de liga precisa corresponder ao mecanismo de desgaste dominante, não apenas maximizar a dureza.
Com que frequência um teste de bolas marcadas deve ser repetido?
Repita o teste sempre que a fonte de minério ou a mineralogia mudarem de forma significativa. Um diagnóstico de desgaste feito contra um tipo de minério não vale necessariamente para outro. O acompanhamento contínuo em nível de planta entre os testes detecta desvios que um único teste deixaria passar.
