Projeto de Granulometria de Bolas de Aço: Esquema de Carga Inicial e Sistema de Reposição
O Que Você Vai Aprender Neste Guia
Uma carga de bolas bem projetada usa vários tamanhos, não um só, e se repõe apenas com bolas do tamanho máximo, não com uma carga completa repetida. Este guia cobre como calcular uma carga inicial e como operar um sistema de reposição que a mantenha estável por anos. Ele se destina a um operador de moinho ou engenheiro de processo montando um circuito novo ou auditando um de baixo desempenho, e ao terminar, você será capaz de dimensionar uma carga e definir uma taxa de reposição, em vez de copiar a recomendação padrão de um fornecedor.
Visão Geral
Um moinho de bolas mói fazendo bolas de aço tombarem contra o minério dentro de um tambor giratório. As bolas fazem o trabalho real de fratura; tudo o mais no moinho existe para mantê-las se movendo corretamente. Duas decisões governam essa carga: quais tamanhos entram no primeiro dia, e o que é adicionado depois para repor o que se desgasta.
Se a primeira decisão estiver errada, o moinho nunca atinge seu rendimento de projeto. Se a segunda estiver errada, uma carga bem projetada se desequilibra em poucos meses, mesmo que ninguém mude mais nada na operação.
Por Que uma Carga Graduada Supera um Único Tamanho de Bola
Bolas grandes fraturam a alimentação grossa por impacto. Bolas pequenas preenchem os vazios entre as bolas grandes e moem partículas finas por atrição. Uma carga só de bolas grandes deixa vazios por onde o minério fino passa sem fraturar. Uma carga só de bolas pequenas não consegue fraturar a alimentação grossa de forma alguma.
É por isso que uma carga graduada — vários tamanhos distintos de bola em proporções planejadas — supera um único tamanho na maioria dos circuitos. As proporções corretas dependem da granulometria da alimentação e do tamanho de produto desejado. Não existe uma proporção fixa que sirva para todos os casos.
Cálculo da Carga Inicial de Bolas
O ponto de partida é o tamanho máximo de bola. É o diâmetro maior necessário para fraturar as partículas mais grossas que o moinho realmente vai processar. A fórmula de Fred Bond continua sendo a referência padrão:
B = (F / K)^0.5 × (Wi × SG / (100 × Cs × √D))^0.334
B é o diâmetro de bola resultante em mm. A Tabela 1 define as demais variáveis da fórmula. A fórmula de Azzaroni é uma alternativa comum que produz resultados comparáveis a partir de entradas semelhantes.

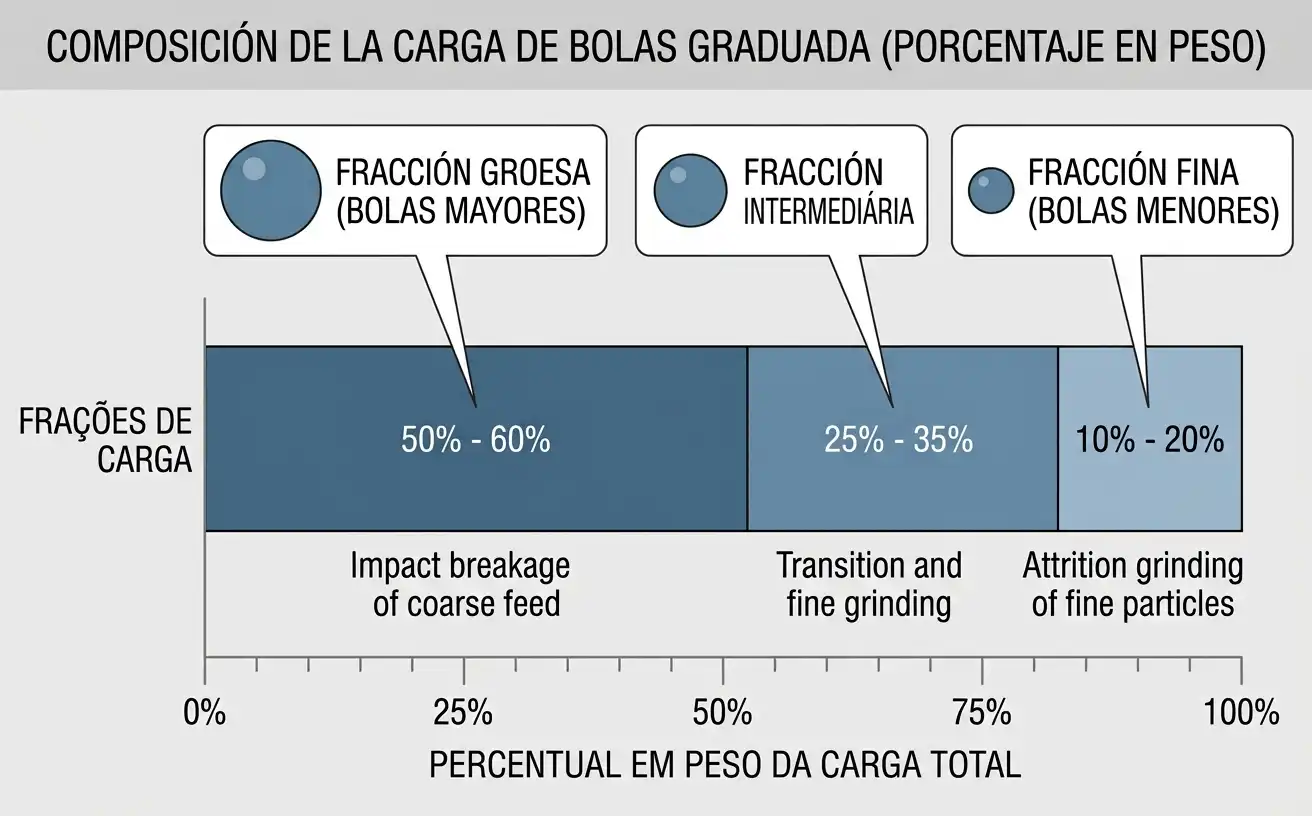

Uma vez definido o tamanho máximo, o restante da carga é planejado como uma distribuição abaixo dele. Isso não é um segundo cálculo independente:
- Fração grossa (maior tamanho). Dimensionada para fraturar a alimentação fresca mais grossa. Costuma ser a menor fração em número de bolas, mas faz a maior parte do trabalho de fratura inicial.
- Fração intermediária. Preenche os vazios deixados pela fração grossa e processa material já reduzido a meio caminho do tamanho alvo.
- Fração fina (menor tamanho da carga inicial). Fornece a área superficial para a moagem final por atrição. Em um moinho bem operado, essa fração se gera parcialmente sozinha, já que as bolas grossas se desgastam até chegar a ela.
O peso total da carga vem da fração de enchimento do moinho: W = φ × V × ρ. As variáveis são:
- φ — a fração de enchimento, normalmente 30 a 45 por cento do volume interno em moinhos industriais
- V — o volume interno do moinho
- ρ — a densidade aparente do meio de moagem
Um Moinho de Bolas MQ de um determinado diâmetro de casco tem um V fixo. A escolha da fração de enchimento é o que realmente define o peso total de meio para aquele moinho.
Tabela 1. Variáveis da fórmula do tamanho máximo de Bond
| Variável | Significado | Fonte típica |
|---|---|---|
| F | Tamanho de alimentação 80% passante (mícrons) | Análise granulométrica da alimentação |
| Wi | Índice de trabalho de Bond (kWh/t) | Teste padrão de moabilidade de Bond |
| SG | Densidade específica do minério | Ensaio/caracterização do minério |
| Cs | Fração da velocidade crítica | Parâmetro operacional do moinho |
| D | Diâmetro interno do moinho (m) | Placa de dados/desenho do moinho |
| K | Constante da fórmula | ~350 para moinhos de overflow úmido |
Fonte: método de dimensionamento de bolas de Fred C. Bond, documentado na literatura de engenharia de processamento mineral. Os dados de entrada específicos do local devem vir de testes reais de alimentação e minério, não de valores presumidos.
O diâmetro do moinho é uma das cinco entradas da fórmula. Um valor de tamanho máximo calculado para um diâmetro de casco não se transfere diretamente para outro diâmetro diferente.
O Sistema de Reposição: Por Que Funciona Adicionar Apenas o Tamanho Máximo

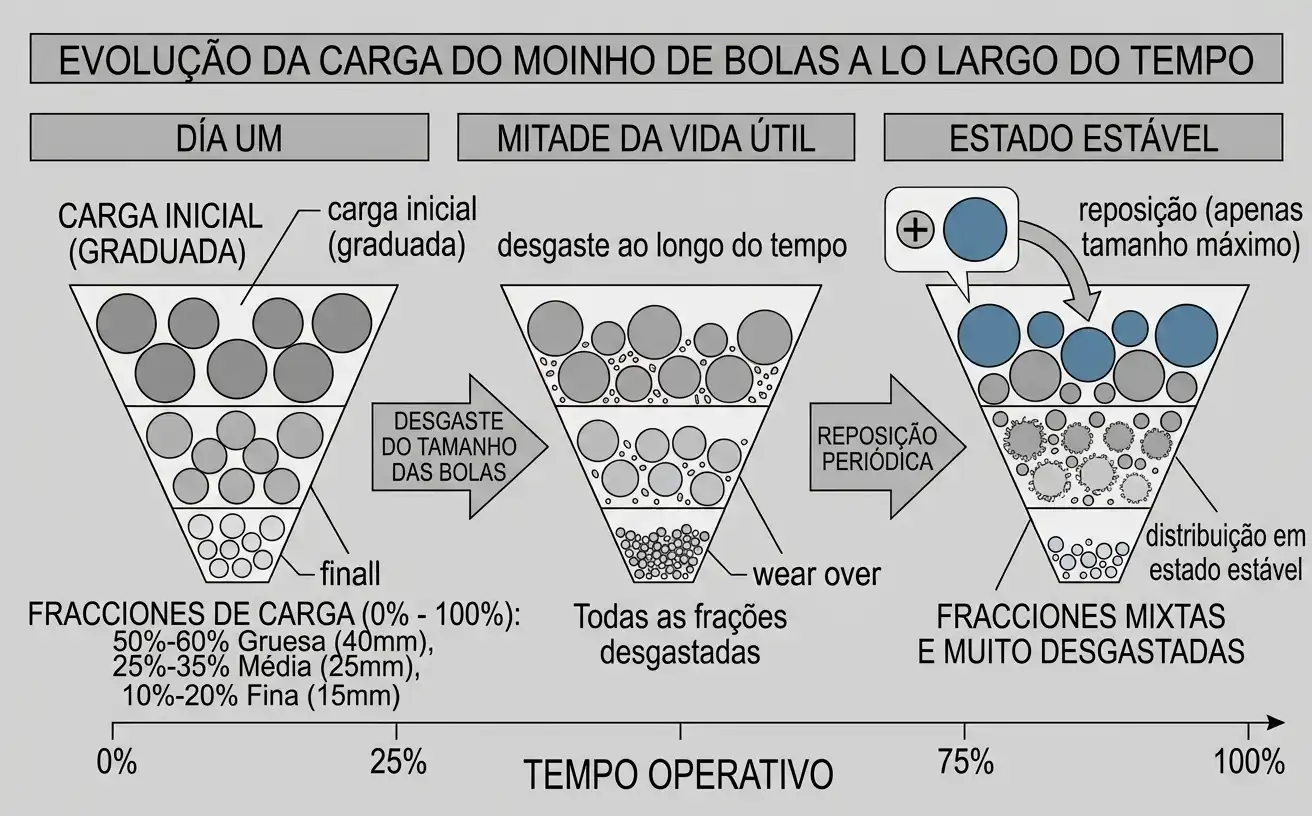

Cada bola no moinho se desgasta um pouco a cada hora de operação. Uma bola carregada no tamanho máximo se torna gradualmente uma bola intermediária, depois uma pequena. No fim, é descarregada ou desgastada além de sua utilidade. Esse processo natural é a razão pela qual a reposição usa apenas o tamanho maior, não uma repetição da distribuição inicial completa.
Adicionar apenas bolas de tamanho máximo permite que o próprio desgaste do moinho regenere continuamente as frações intermediária e fina. Adicionar uma carga graduada completa a cada vez duplicaria os tamanhos pequenos que o desgaste já forneceu. Isso empurra a carga para um excesso de finos, afastando-a do equilíbrio que o projeto inicial buscava.
Ao longo de ciclos de operação suficientes, um moinho com reposição de apenas tamanho máximo se estabiliza. O resultado é uma distribuição de tamanhos em estado estável. É uma mistura estável de tamanhos de bola que se repete indefinidamente, desde que a taxa de reposição iguale a taxa de desgaste.
Esse equilíbrio está bem documentado na literatura de cominuição. Isso inclui trabalho acadêmico específico sobre a seleção do tamanho de bolas de reposição para maximizar o rendimento do moinho.

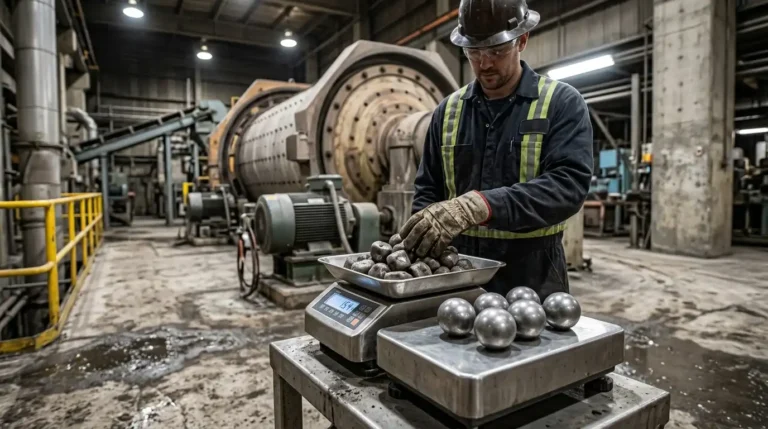

A taxa de consumo é a tonelagem de meio desgastado por tonelada de minério moído. Depende da abrasividade do minério, da dureza da liga da bola e da velocidade de operação do moinho. Um teste de bolas marcadas é o método padrão para medi-la diretamente.
Uma quantidade conhecida de bolas identificáveis é carregada, e sua perda de peso é acompanhada ao longo de um período definido. Isso produz uma taxa de desgaste real para aquele minério e moinho específicos, em vez de um valor genérico publicado.
Seleção da Estratégia de Carga Conforme Minério e Circuito
Um estágio de moagem primária, recebendo alimentação mais grossa direto da britagem, precisa de uma carga com mais peso em bolas grandes. Também precisa de um tamanho máximo maior segundo o cálculo de Bond. Um estágio de remoagem ou secundário recebe alimentação já reduzida, então precisa de uma carga com mais peso em bolas pequenas. Não sobra material grosso que justifique a energia de impacto de bolas grandes.
Minério mais duro e abrasivo eleva tanto o tamanho máximo exigido quanto a taxa de consumo. Isso inclina o equilíbrio econômico para ligas de bola de maior dureza, mesmo a um custo unitário mais alto por bola. Minério mais macio e menos abrasivo costuma tornar uma liga padrão a opção mais econômica. A diferença de taxa de desgaste entre graus de liga importa menos quando o consumo geral já é baixo.
Monitoramento e Ajuste da Carga ao Longo do Tempo
A potência consumida pelo moinho é o indicador do dia a dia mais acessível do estado da carga. Uma carga que derivou para excesso de bolas finas e desgastadas costuma mostrar potência reduzida no mesmo nível de enchimento. Bolas menores simplesmente carregam menos energia de impacto por volta.
Uma auditoria periódica da carga significa amostrar fisicamente, ou descarregar por completo o moinho, para medir a distribuição de tamanho real. É a única forma de confirmar que a taxa de reposição realmente iguala a taxa de desgaste, em vez de presumir isso. Sites com um tipo de minério estável podem auditar tipicamente uma vez por ano.
Sites com dureza de minério variável se beneficiam de verificações mais frequentes. Uma mudança na abrasividade altera a taxa de desgaste sem necessariamente produzir uma mudança visível na operação diária.
Custo e Aquisição do Meio de Moagem
O meio de moagem é um custo recorrente de consumível, não uma compra de capital única, e deve ser orçado como tal. O custo total do meio escala com a tonelagem moída e a abrasividade do minério, não com um percentual fixo do custo do equipamento. Uma estimativa de custo construída a partir da taxa de consumo de uma operação comparável é mais confiável do que uma média genérica da indústria.
Os compradores devem solicitar dados de taxa de desgaste ligados a uma dureza de minério e um grau de liga específicos. Não devem aceitar um único valor combinado. Misturar dados oculta a diferença entre um minério macio de baixo consumo e um duro de alto consumo.
Um teste de bolas marcadas sobre o material de alimentação real é a forma mais confiável de validar a alegação de consumo de um fornecedor. Faça isso antes de assumir um contrato de fornecimento de meio em escala plena.
Perguntas Frequentes
O que é uma carga graduada de bolas?
Uma carga graduada de bolas é uma mistura de vários diâmetros distintos em proporções planejadas, em vez de um único tamanho uniforme. Bolas grandes fraturam a alimentação grossa por impacto, e bolas pequenas preenchem os vazios entre elas para moer partículas mais finas por atrição.
Como se calcula o tamanho inicial de bola para um moinho?
O tamanho máximo de bola normalmente é calculado com a fórmula de Fred Bond. Ela usa o tamanho 80% passante da alimentação, o índice de trabalho de Bond e a densidade específica do minério. Também usa a velocidade de operação do moinho e seu diâmetro interno. A fórmula de Azzaroni é uma alternativa comum.
Por que a reposição de bolas usa apenas o tamanho maior?
Cada bola se desgasta durante a operação, então o próprio processo de desgaste do moinho regenera continuamente as frações intermediária e fina. Adicionar apenas bolas de tamanho máximo evita duplicar os tamanhos pequenos que o desgaste já forneceu. Isso mantém a carga em seu equilíbrio de estado estável previsto.
Com que frequência a carga de um moinho de bolas deve ser auditada?
Uma operação com um tipo de minério estável e consistente pode auditar tipicamente uma vez por ano. Sites com dureza de minério variável devem verificar com mais frequência. Uma mudança na abrasividade altera a taxa de desgaste sem necessariamente produzir uma mudança visível na operação diária.
