Câmara Standard vs Shorthead: Divisão de Trabalho Entre Britagem Média e Fina
O Que Você Vai Aprender Neste Guia
Uma câmara Standard usa uma inclinação de manto mais suave e revestimentos escalonados para britagem média. Uma câmara Shorthead usa um ângulo mais acentuado e revestimentos lisos para britagem fina. Este guia explica essa diferença de geometria e como as duas câmaras dividem o trabalho em um circuito de britagem. Ele se destina a um engenheiro ou projetista de planta sequenciando estágios de britagem secundária e terciária, e ao terminar, você será capaz de relacionar o tipo de câmara à posição no circuito, em vez de tratá-las como intercambiáveis.
Princípio de Funcionamento e a Zona Paralela
Os dois tipos de câmara giram um manto dentro de um côncavo. A rocha é comprimida ao estreitar o espaço, e liberada ao alargar. O que controla o tamanho final do produto não é só o espaço mais estreito. Uma característica específica faz esse trabalho: a zona paralela.

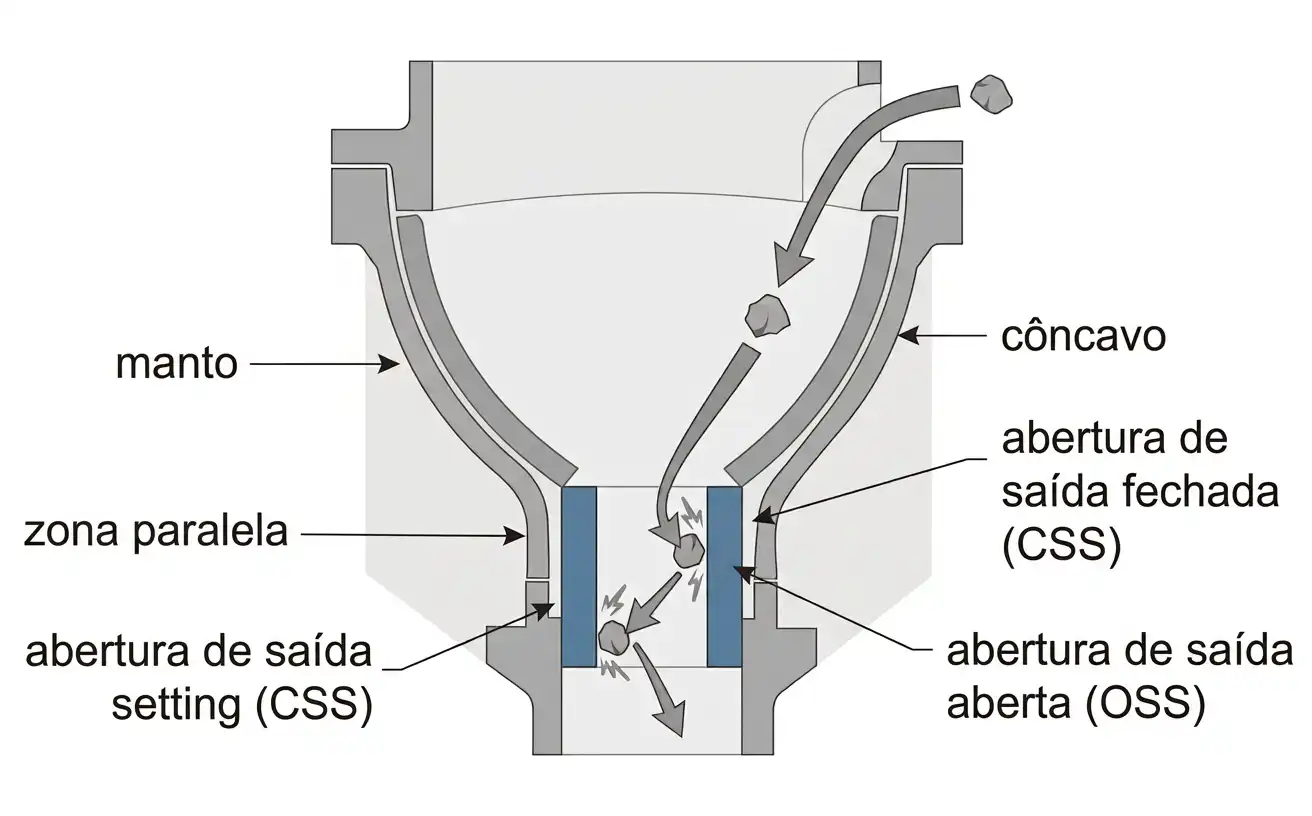

A zona paralela é uma seção perto da descarga onde o manto e o côncavo correm paralelos, em vez de convergir. O material que passa por ali recebe mais de um golpe antes de sair. Isso faz o tamanho do produto seguir a abertura de saída fechada (CSS), em vez da abertura aberta mais ampla. É uma característica de toda câmara de britador de cone, não só das finas.

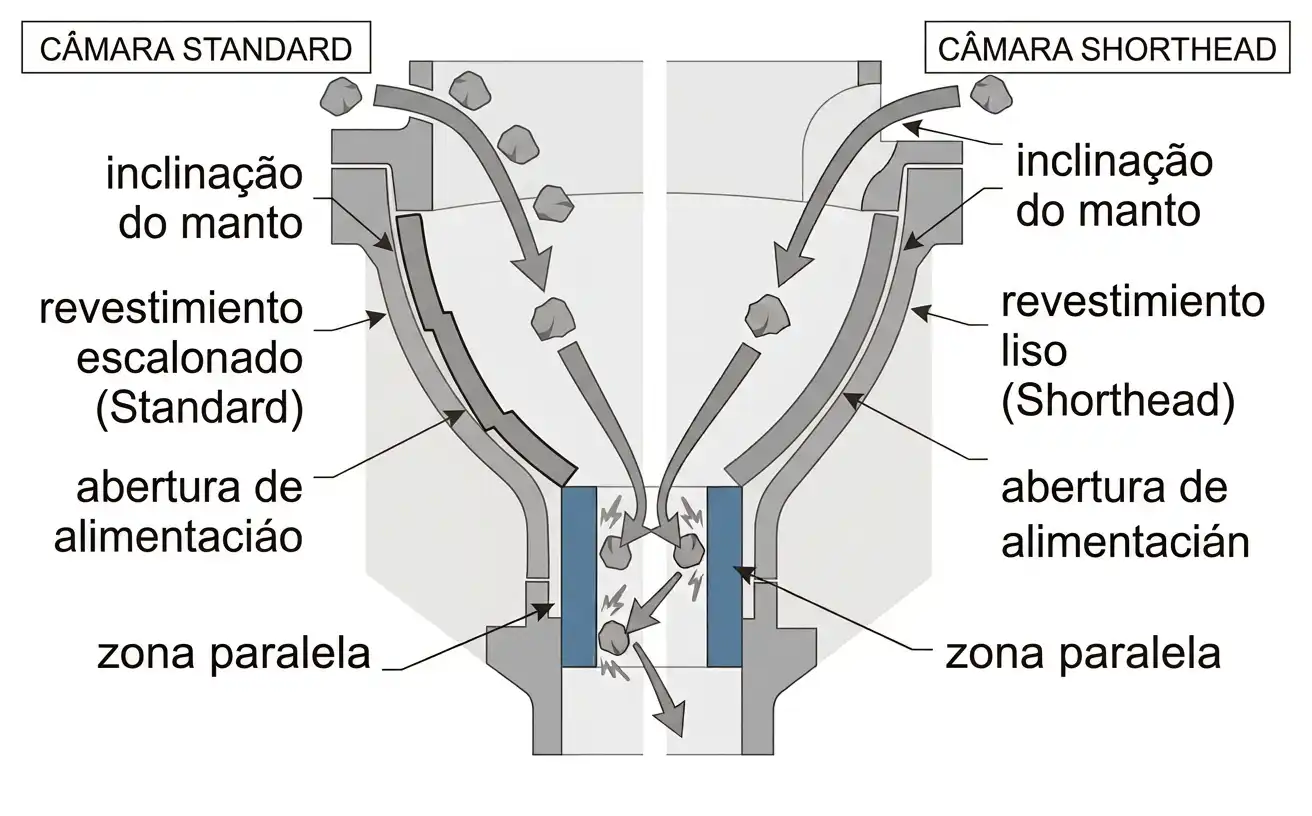

Diferenças Estruturais: Geometria da Câmara
Uma câmara Standard usa revestimentos escalonados e uma inclinação de manto mais suave. Essa geometria mantém a câmara superior mais aberta. Ela aceita um tamanho de alimentação maior e move mais tonelagem em um ajuste mais grosso.
Uma câmara Shorthead usa faces de revestimento mais lisas e um ângulo de cone mais acentuado. A câmara em si é mais compacta, com uma abertura de alimentação mais estreita. Ela também carrega uma zona paralela mais longa em relação ao seu tamanho. Esse comprimento extra é o que permite a uma câmara Shorthead manter um controle mais rígido sobre um produto mais fino.
Divisão de Trabalho: Standard para Britagem Média

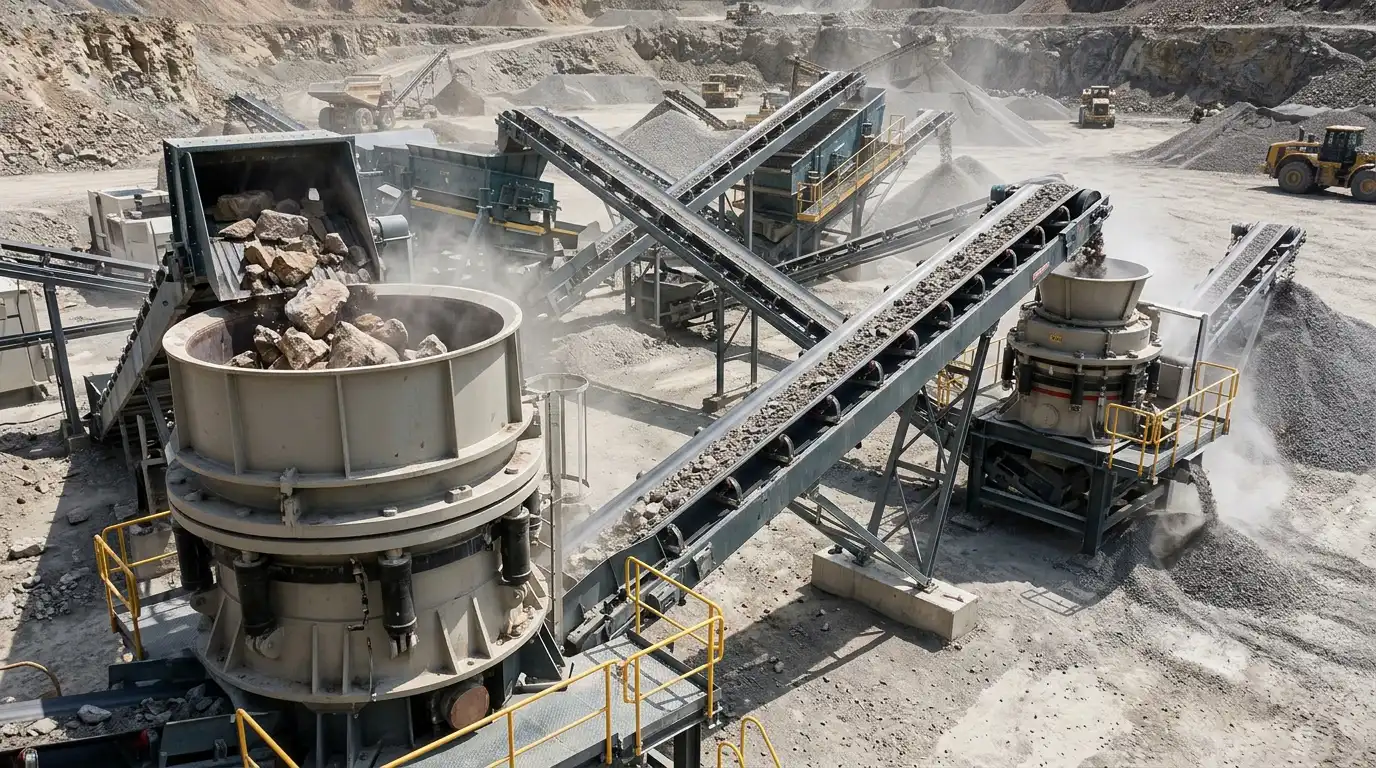

Uma câmara Standard geralmente ocupa a posição secundária. Ela recebe alimentação já reduzida por um britador primário de mandíbula ou giratório. Produz um produto mais grosso, de britagem média. Normalmente opera em circuito aberto, o que significa que o material passa uma única vez, sem ser peneirado e devolvido à mesma máquina.
Esse papel prioriza o rendimento e a relação de redução acima do controle preciso do produto. O trabalho de uma câmara Standard é reduzir a saída em blocos do britador primário a uma faixa de tamanho manejável. Atingir uma especificação final rígida não é sua função.
Divisão de Trabalho: Shorthead para Britagem Fina
Uma câmara Shorthead fica a jusante, tipicamente na posição terciária ou quaternária. Ela recebe alimentação já reduzida por uma câmara Standard ou média. Produz um produto mais fino, com controle mais rígido. Costuma operar em circuito fechado, com uma peneira devolvendo o material superdimensionado ao britador para outra passagem.
Esse papel prioriza o controle do produto acima do rendimento bruto. A abertura de alimentação mais estreita de uma câmara Shorthead também importa aqui. Ela não aceita a alimentação grossa e em blocos que uma câmara Standard maneja. É por isso que as duas são sequenciadas, em vez de substituídas uma pela outra.
Combinando os Dois Estágios

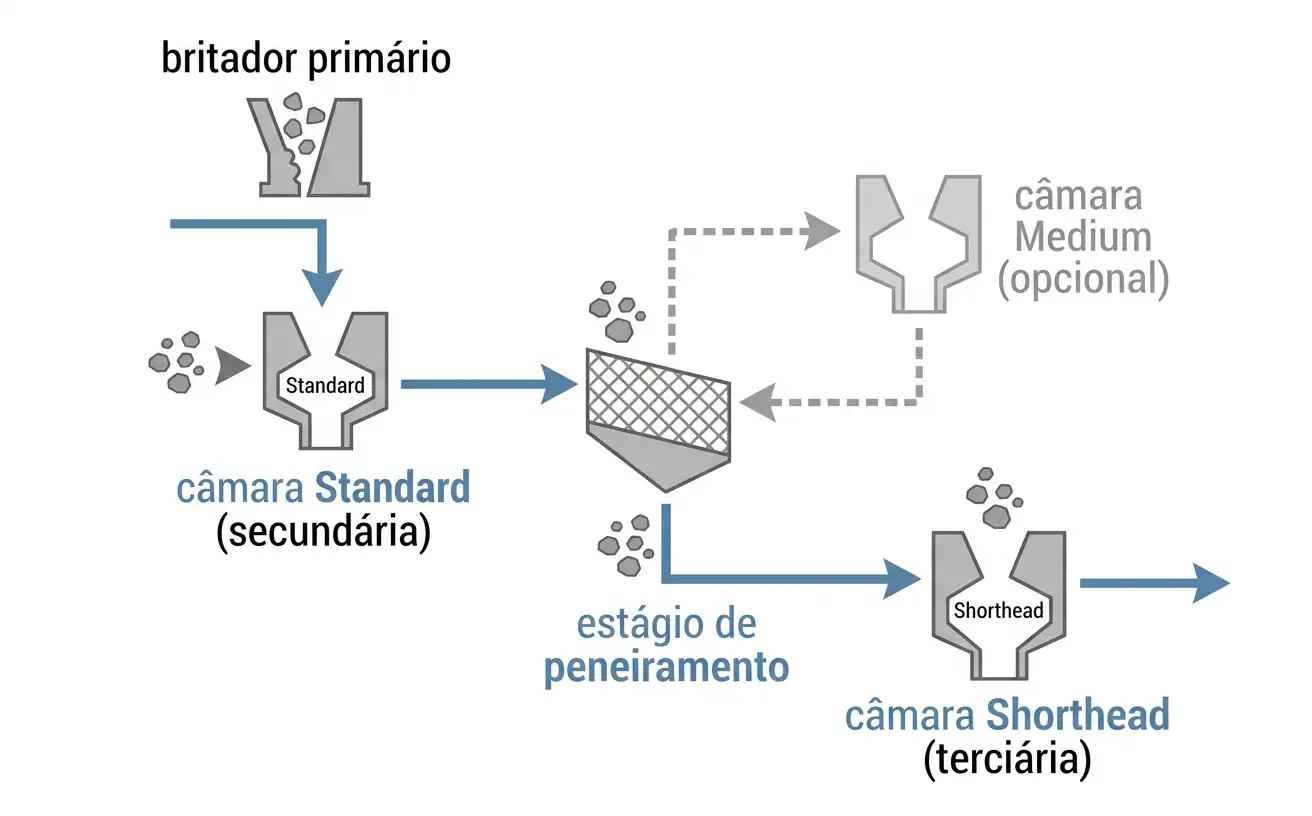

Um circuito de britagem costuma operar primeiro uma câmara Standard e depois uma Shorthead. Um transportador, e muitas vezes um estágio de peneiramento, as conecta. Alguns fabricantes também oferecem uma câmara Medium, posicionada entre as duas tanto em geometria quanto em função. Ela serve a um circuito que precisa de saída mais fina que a Standard, sem a precisão total da Shorthead.
Os tamanhos de câmara dentro de um mesmo modelo de britador costumam abranger de três a seis variantes. Isso permite que uma planta ajuste o equilíbrio entre grosso, médio e fino sem trocar a máquina base. Essa faixa existe porque nenhuma geometria de câmara serve bem a todos os estágios.
Como Escolher a Câmara Certa
O tamanho de alimentação é a primeira verificação. A abertura mais estreita de uma câmara Shorthead não aceita o mesmo tamanho de bloco que uma câmara Standard maneja. O tamanho de saída do estágio anterior precisa caber no limite de alimentação da câmara seguinte antes de qualquer outra coisa importar.
O tamanho de produto alvo e o tipo de circuito vêm em seguida. Uma especificação que exige um produto final rígido e em circuito fechado aponta para uma câmara Shorthead. Uma especificação que exige redução intermediária de alta tonelagem em circuito aberto aponta para uma câmara Standard.
Onde o alvo fica entre os dois, vale a pena avaliar uma câmara Medium, se disponível. É melhor opção do que recorrer a uma Shorthead com ajuste amplo.
Aplicações por Material e Indústria
As câmaras Standard lidam com a maior parte do trabalho de britagem secundária em pedreiras e minas. Elas reduzem a saída do britador primário de granito, basalto e agregado geral a uma faixa de tamanho apta para processamento posterior. As câmaras Shorthead lidam com o estágio de acabamento para agregado de construção e material de base para estradas. Também servem a qualquer aplicação com um requisito específico de granulometria final.
As duas costumam operar no mesmo site, no mesmo circuito, em vez de servir a operações separadas. Uma planta que produz várias granulometrias de produto a partir de um mesmo fluxo de alimentação muitas vezes precisa dos dois tipos de câmara. Elas trabalham em sequência para isso.
Manutenção e Peças de Desgaste
Os dois tipos de câmara desgastam no manto e no côncavo, tipicamente em aço-manganês. Ambos precisam de troca de revestimento ligada à tonelagem e à abrasividade da alimentação, não a um calendário fixo. O padrão de desgaste difere conforme a geometria.
O revestimento escalonado de uma câmara Standard desgasta ao longo de uma face de trabalho mais ampla. O revestimento mais liso e íngreme de uma câmara Shorthead concentra o desgaste mais perto da zona paralela.
Uma câmara Shorthead opera com uma faixa de CSS mais estreita. Por isso, o desgaste do revestimento afeta a especificação de tamanho de produto mais rápido. Isso contrasta com a faixa de tolerância mais ampla de uma câmara Standard. Sites que operam câmaras Shorthead com especificações rígidas devem verificar o CSS com mais frequência conforme os revestimentos se desgastam.
Custo e Aquisição
O tipo de câmara costuma ser uma escolha de configuração dentro de um modelo de britador, não uma compra de máquina separada. A diferença de preço entre os conjuntos de revestimento Standard e Shorthead é menor que a diferença entre portes de britador. Os compradores devem, ainda assim, confirmar o custo do revestimento e a vida útil esperada para sua combinação específica de câmara e material. As tolerâncias mais rígidas de uma câmara Shorthead podem significar trocas de revestimento mais frequentes em alimentação abrasiva.
Converter um britador existente de Standard para Shorthead, ou o contrário, costuma ser possível dentro da mesma máquina base. Vale a pena confirmar isso antes de presumir que é necessário comprar um britador novo para reequilibrar os estágios de um circuito.
Perguntas Frequentes
Qual é a principal diferença entre uma câmara Standard e uma Shorthead?
Uma câmara Standard usa uma inclinação de manto mais suave e revestimentos escalonados, adequada para britagem média com maior rendimento. Uma câmara Shorthead usa um ângulo mais acentuado e revestimentos lisos, adequada para britagem fina com controle mais rígido do produto.
Uma câmara Shorthead pode substituir uma Standard na mesma posição do circuito?
Geralmente não. A abertura de alimentação mais estreita de uma câmara Shorthead não aceita a alimentação mais grossa e em blocos que uma câmara Standard maneja. Isso ocorre na posição secundária. As duas são sequenciadas, em vez de substituídas uma pela outra.
Por que uma câmara Shorthead precisa de uma zona paralela mais longa?
A zona paralela dá ao material mais de um golpe antes de sair. Isso trava o tamanho do produto na abertura de saída fechada, em vez da abertura aberta mais ampla. Uma zona paralela mais longa dá a uma câmara Shorthead um controle mais rígido sobre um produto mais fino. A zona mais curta de uma câmara Standard não oferece esse mesmo nível de controle.
Uma câmara Medium é necessária entre a Standard e a Shorthead?
Nem sempre. Uma câmara Medium, quando um fabricante a oferece, preenche o espaço para aplicações que precisam de saída mais fina que a Standard. Ela não exige a precisão total da Shorthead. Muitos circuitos operam de forma eficiente apenas com os estágios Standard e Shorthead.
