Britador de Mandíbula Série C: Guia Completo
O Que Você Vai Aprender Neste Guia

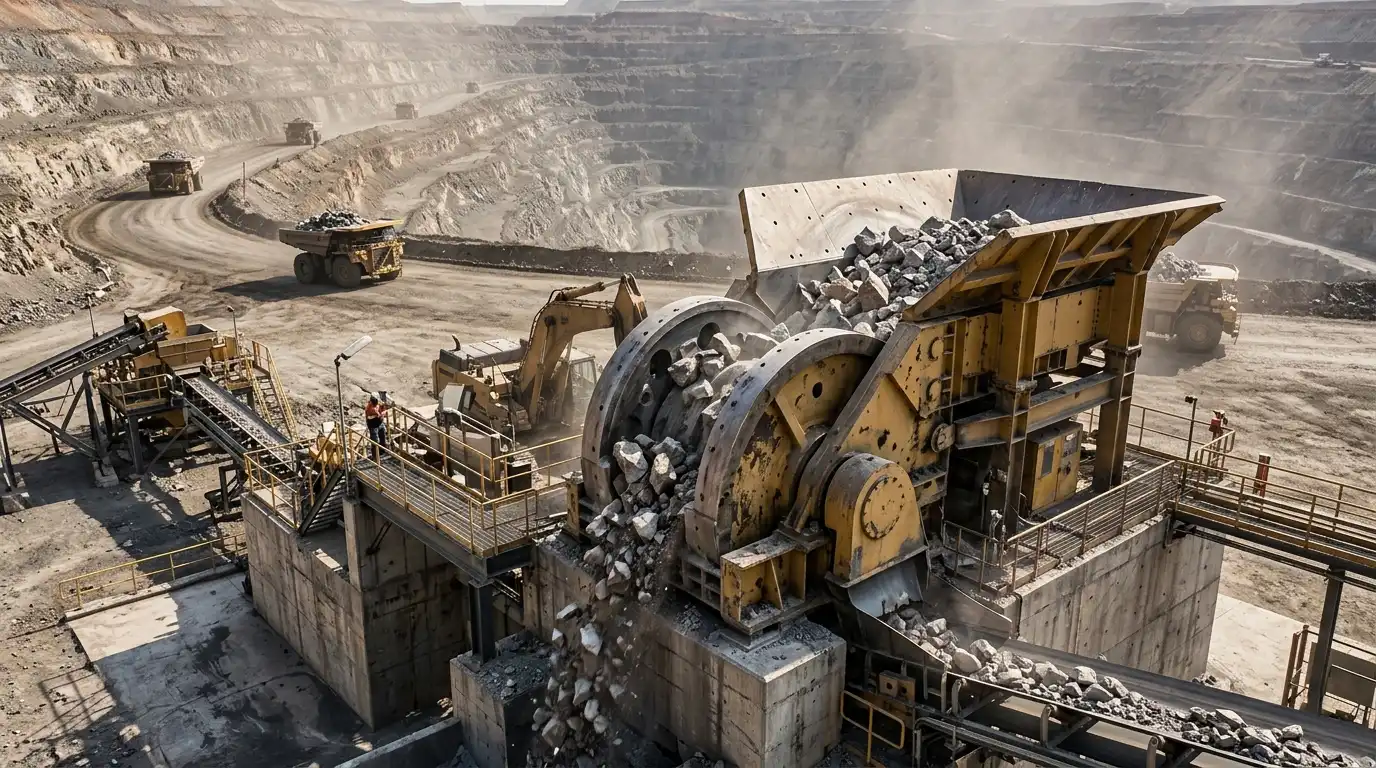

Um britador de mandíbula Série C é um britador primário de alta resistência, construído para trabalho contínuo e de alta tonelagem em minas e pedreiras grandes. Ele se distingue por um chassi não soldado e uma câmara de britagem profunda e de ângulo acentuado. Este guia cobre seu projeto estrutural, faixa de modelos, critérios de seleção, aplicações e necessidades de manutenção. Ele se destina a um engenheiro ou responsável por compras avaliando um britador primário de alta resistência, e ao terminar, você saberá quando essa classe de máquina é a escolha certa.
Visão Geral
Um britador de mandíbula Série C está no topo da faixa de tamanhos de britador de mandíbula. Ele é construído para operações que trabalham quase de forma contínua e processam grandes tonelagens de rocha ou minério duro. Não é pensado para trabalho intermitente ou de pequena escala.
O nome vem de uma convenção de nomenclatura que vários fabricantes usam para essa classe de alta resistência. Ela se distingue das linhas PE e PEW, mais leves.
Três elementos definem essa categoria. Um chassi projetado para carga cíclica contínua, não para uso ocasional. Uma geometria de câmara que favorece o alto rendimento sobre o tamanho compacto. E nos modelos maiores, sistemas hidráulicos que protegem a máquina de forma automática.
Princípio de Funcionamento

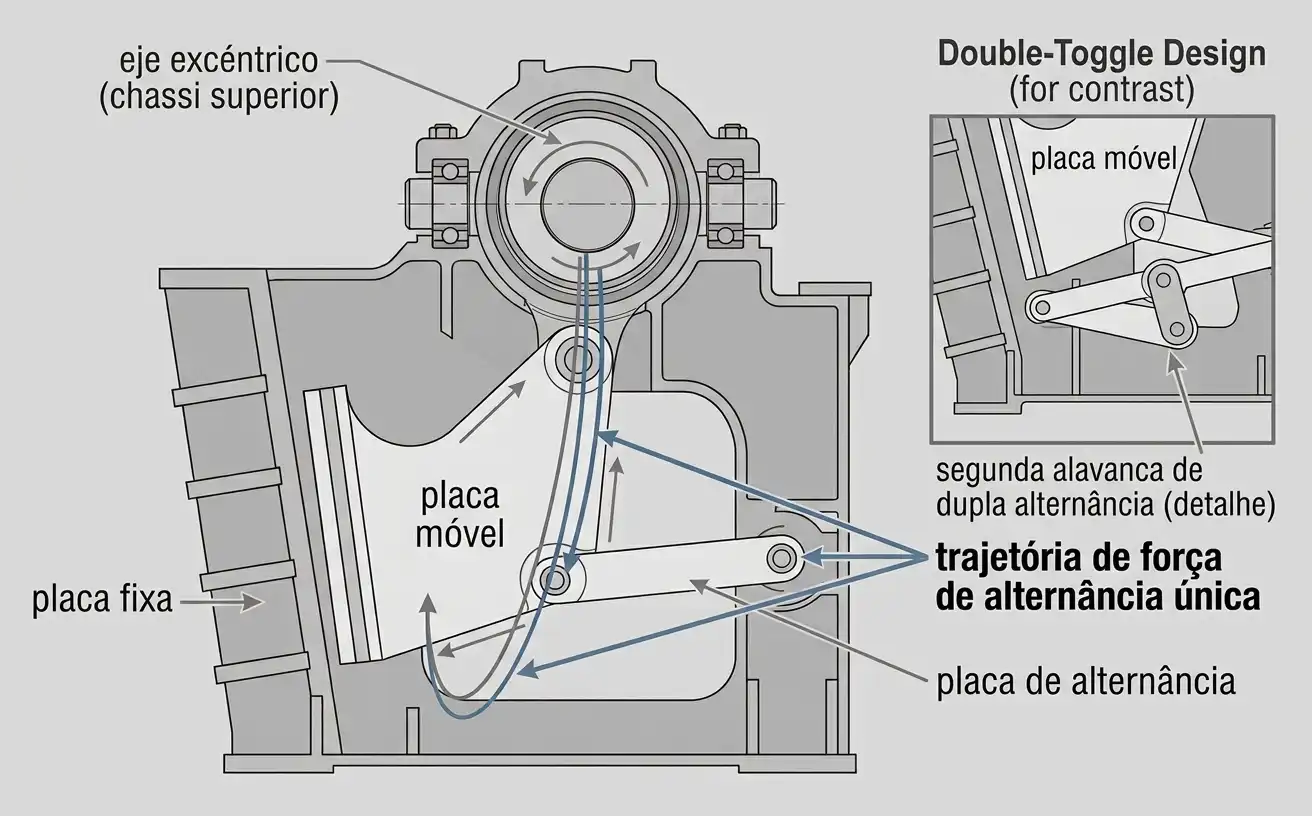

Um britador Série C compartilha o mesmo mecanismo básico de todo britador de mandíbula de alternância única. Um eixo excêntrico, acionado por um motor por meio de correia e volante, transmite um movimento elíptico à placa móvel. A placa se fecha contra a fixa no golpe de compressão. Ela se abre no golpe de retorno, e o material desce pela câmara até passar pela abertura de saída (CSS) na parte inferior.
Britadores de alternância única posicionam o eixo excêntrico e seus mancais na parte superior da máquina. Isso permite aplicar a força de britagem diretamente, sem a segunda alavanca pivotante que um projeto de dupla alternância usa. A contrapartida é que uma máquina de alternância única depende mais da resistência do chassi para absorver essa força. A construção de chassi de alta resistência existe justamente para isso.

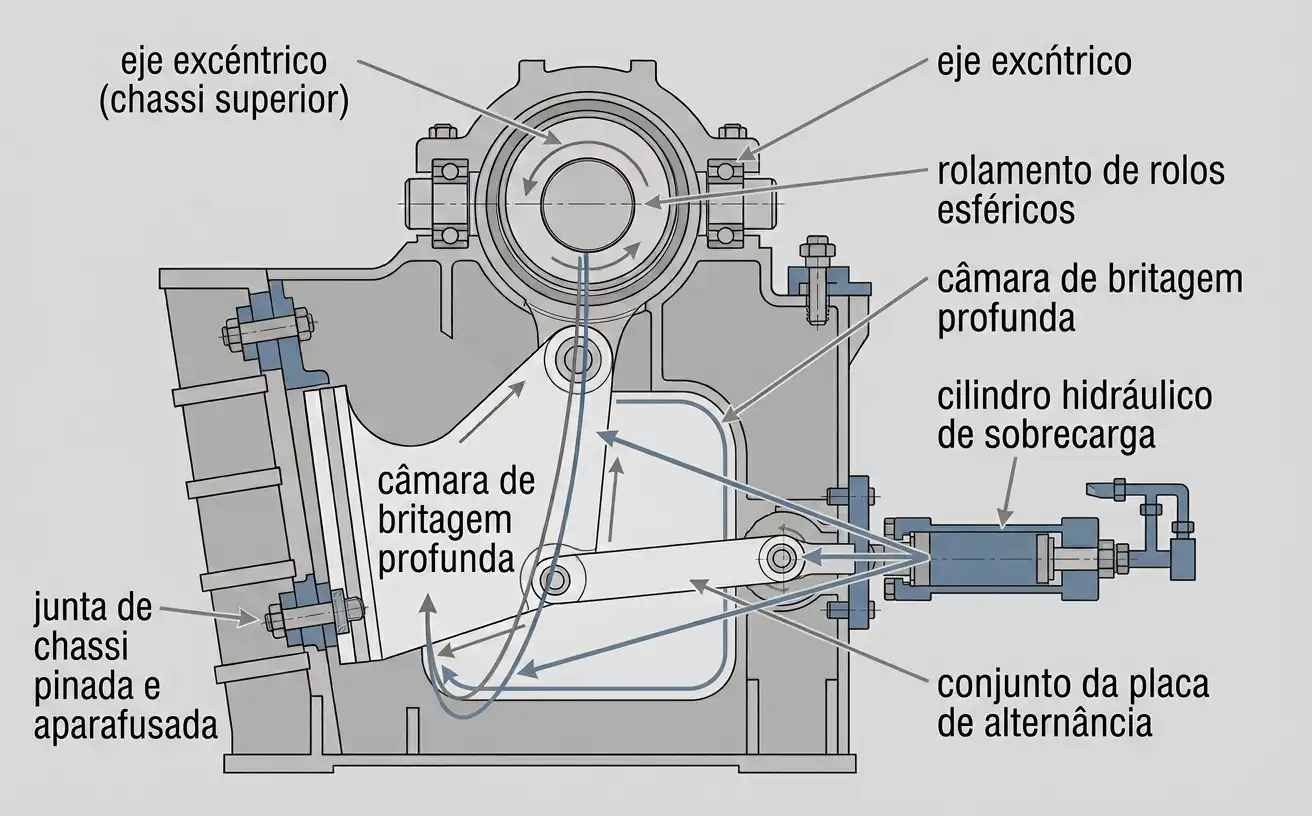

Projeto Estrutural: O Que a Torna de Alta Resistência
A construção do chassi é a decisão estrutural definidora dessa categoria. Muitos britadores de alta resistência usam um chassi pinado e aparafusado, não soldado, em vez de um totalmente soldado. Juntas soldadas sob carga cíclica contínua são um ponto documentado de origem de trincas por fadiga. Um projeto pinado e aparafusado evita essa falha específica e permite substituir seções individuais em campo.
Esta é uma decisão de engenharia genuína, não uma questão resolvida. Alguns fabricantes usam chassis soldados em vez disso. Eles argumentam que uma estrutura soldada resiste à carga de impacto de forma uniforme em todas as direções.
Ambas as abordagens estão em uso comercial ativo em instalações grandes. A mais adequada depende tanto da filosofia de manutenção quanto da resistência bruta.
A câmara em si é profunda e tem um ângulo acentuado em relação a projetos de menor exigência. Uma câmara mais profunda aumenta o curso efetivo de britagem. Isso melhora a relação de redução e o rendimento para a mesma abertura de alimentação.
Nos modelos maiores, um sistema hidráulico cumpre duas funções ao mesmo tempo. Ele ajusta a abertura de saída sem desmontagem manual. Também alivia a pressão de forma automática quando entra um objeto não britável.
Isso permite que a placa recue e se reajuste sem cisalhar um fusível mecânico. Essa proteção adicional se soma à placa de alternância que todo britador de mandíbula já tem como respaldo final, não a substitui.

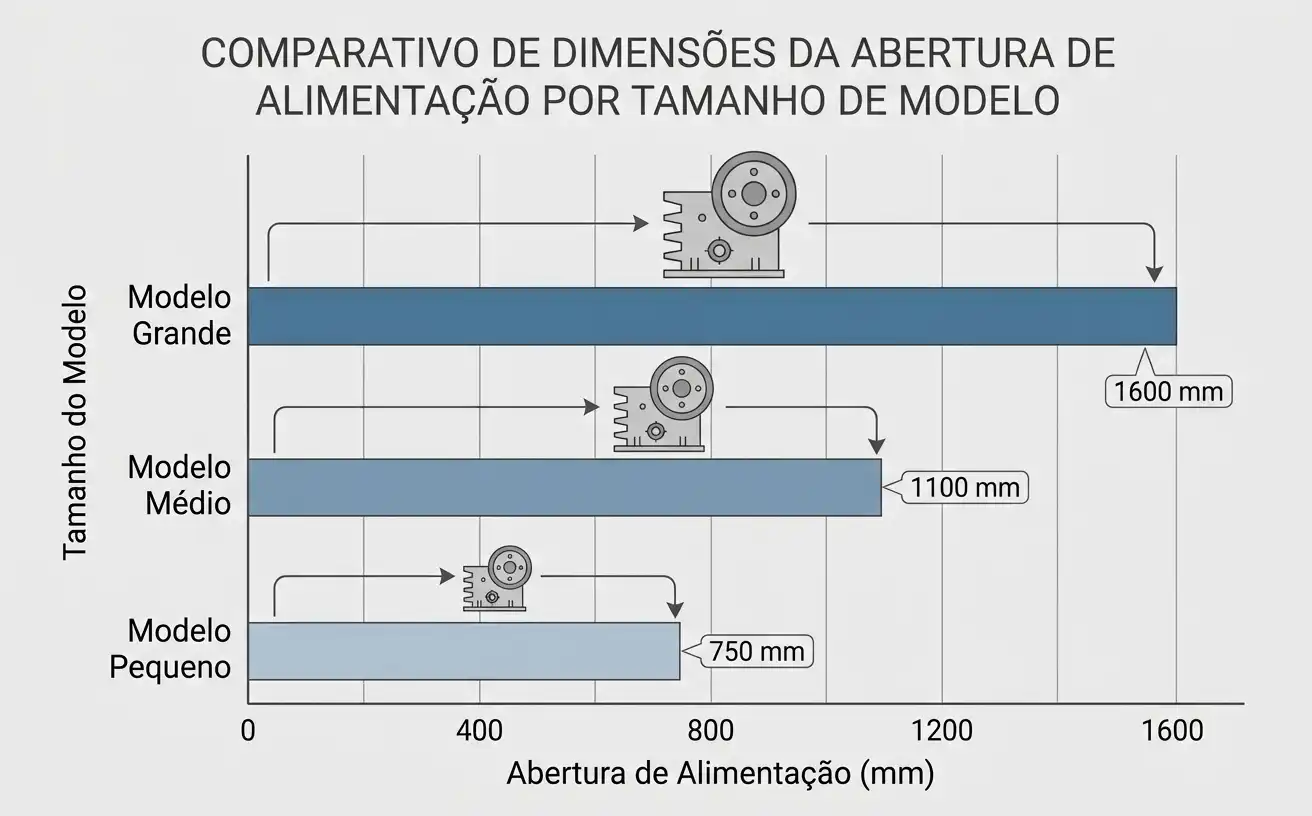

Especificações e Faixa de Modelos
Famílias de britadores de alta resistência costumam ser fabricadas em uma faixa de tamanhos ampla. Vai de aberturas de alimentação menores que um metro quadrado até alguns dos maiores britadores de mandíbula em produção em série.
Um exemplo documentado, ensinado em cursos universitários de engenharia de minas, descreve um britador de classe máxima. Sua abertura de alimentação é de aproximadamente 1.600 × 2.514 mm. Seu motor tem potência entre 250 e 300 kW.
Tabela 1. Faixa típica de especificações de britador de alta resistência
| Parâmetro | Modelo pequeno | Modelo médio | Modelo grande |
|---|---|---|---|
| Abertura de alimentação (mm) | ~800 × 510 | ~1.200 × 870 | ~1.600 × 1.200+ |
| Tamanho máximo de alimentação (mm) | ~400 | ~700 | ~950+ |
| Faixa de CSS (mm) | 40–175 | 70–175 | 150–300 |
| Potência do motor (kW) | 75 | 160 | 250–400 |
| Resistência à compressão suportada | até ~320 MPa em toda a faixa |
Fonte: faixas de especificação típicas de mercado, compiladas a partir de diversas fichas técnicas de fabricantes para essa classe de alta resistência. Esses valores não são padronizados e devem ser confirmados na documentação vigente de um fornecedor específico antes da compra.
A capacidade costuma ser publicada de duas formas. Um valor de “alimentação peneirada” assume que os finos já foram removidos antes do britador. Um valor menor “sem peneiramento” aplica-se à alimentação bruta direto do desmonte. Uma capacidade cotada sem indicar qual base usa não pode ser comparada diretamente com outra cotação.
Como Escolher um Britador Primário de Alta Resistência
Britadores de mandíbula dessa classe costumam ser mais competitivos até aproximadamente 1.600 t/h. Acima dessa faixa, um britador giratório primário costuma se tornar a opção mais econômica. Britadores giratórios aceitam descarga direta de caminhão e toleram menos peneiramento prévio.
Três fatores decidem se essa classe de alta resistência se encaixa em um determinado site:
- Ciclo de trabalho. A operação contínua, próxima de 24 horas, justifica o investimento em chassi e mancais dessa classe. A operação intermitente pode não justificar.
- Tamanho e dureza da alimentação. Blocos de mina muito grandes e rocha mais dura inclinam a escolha para essa classe, em vez de uma unidade PE ou PEW mais leve.
- Viabilidade do peneiramento prévio. Uma grelha antes do britador aumenta a capacidade efetiva ao remover finos antes que cheguem à câmara. Essa é a prática padrão na maioria das instalações grandes dessa classe.
Aplicações por Indústria e Material
Essa classe de britador é o estágio de redução primária padrão na mineração a céu aberto de grande escala. Operações de cobre, ouro e minério de ferro comumente operam um no início do circuito, alimentando um estágio de moagem posterior.
Um Moinho de Bolas MQ posicionado após a britagem primária normalmente precisa de alimentação não mais grossa que uns 25 mm. Por isso um britador pesado ou uma unidade PEW mais leve é o estágio anterior padrão.
Operações grandes de pedreira que produzem agregado de construção de alto volume usam a mesma classe de máquina pela mesma razão de fundo. Elas precisam de tonelagem alta e contínua de rocha dura que uma unidade menor não sustenta de forma econômica.
Aplicações de mineração subterrânea também favorecem britadores de mandíbula sobre giratórios abaixo de aproximadamente 1.000 t/h. Britadores de mandíbula toleram melhor as restrições de espaço que uma estação de britagem subterrânea impõe.
Manutenção e Peças de Desgaste
As placas de mandíbula continuam sendo a peça de desgaste principal. São fabricadas em aço de alto manganês ou, para os minérios mais abrasivos, em alternativas de alto cromo.
As placas laterais do chassi protegem a própria estrutura do desgaste direto e exigem substituição menos frequente do que as placas de mandíbula. Uma placa lateral totalmente desgastada, porém, expõe o chassi a um dano muito mais caro de reparar do que a própria placa.
Nos modelos com ajuste hidráulico, o circuito hidráulico se torna um item de manutenção junto com as peças de desgaste mecânicas. O estado das vedações e a limpeza do fluido afetam tanto a função de ajuste quanto a de proteção contra sobrecarga. Um programa de inspeção hidráulica não é opcional nas máquinas que têm esse recurso.
A lubrificação dos mancais segue a mesma disciplina de qualquer britador de mandíbula grande. Usa rolamentos de rolos esféricos lubrificados com graxa, com o controle de contaminação como fator principal de parada não planejada. Nessa escala, uma falha de mancal interrompe o rendimento de toda uma mina, em vez de uma única linha entre várias.
Custo e Aquisição
Britadores de mandíbula dessa classe custam mais que uma unidade PE ou PEW comparável, com a mesma abertura de alimentação. Isso reflete a construção do chassi, a câmara mais profunda e os sistemas hidráulicos descritos acima.
Os compradores devem solicitar um detalhamento do que gera especificamente esse sobrepreço. Isso inclui tipo de chassi, especificação de mancais e nível de automação hidráulica. Não é a designação de alta resistência tratada como um único item de upgrade.
O prazo de entrega é um fator real de compra nessa escala. Uma máquina desse porte pode levar muito mais tempo para ser fabricada, enviada e comissionada do que uma unidade menor. A preparação do site, incluindo fundação e obras civis, deve ser planejada contra esse cronograma, não iniciada depois do pedido do equipamento.
Perguntas Frequentes
O que diferencia um britador de mandíbula Série C de um PE?
Uma unidade Série C de alta resistência é construída para trabalho contínuo e de alta tonelagem. Seu chassi é projetado para carga cíclica sustentada, com câmara mais profunda e, em modelos maiores, proteção hidráulica contra sobrecarga. Uma unidade PE padrão usa uma construção mais simples e econômica, adequada para operação intermitente ou moderada.
Qual é a capacidade máxima de um britador de mandíbula dessa classe?
Britadores de mandíbula dessa classe de alta resistência costumam ser mais competitivos até aproximadamente 1.600 t/h. Acima dessa faixa, um britador giratório primário costuma se tornar a opção mais econômica para operações contínuas de alta tonelagem.
Um britador de alta resistência precisa de chassi soldado ou não soldado?
Ambas as abordagens estão em uso comercial ativo. Um chassi pinado e aparafusado, não soldado, permite seções substituíveis em campo e evita trincas por fadiga nas juntas. Um chassi soldado é comercializado por seus fabricantes como uma estrutura de resistência uniforme contra cargas de impacto em todas as direções.
Como a capacidade é reportada em britadores de alta resistência?
A capacidade costuma ser reportada de duas formas. Um valor de “alimentação peneirada” assume que os finos foram removidos antes do britador. Um valor menor “sem peneiramento” aplica-se à alimentação bruta.
Os dois valores não são intercambiáveis. Uma capacidade cotada deve sempre indicar qual base usa.
