Britador de Cone Hidráulico Multicilíndrico HP vs Britador de Cone Tradicional: Diferenças Principais
O Que Você Vai Aprender Neste Guia
Um britador de cone hidráulico multicilíndrico HP substitui as molas helicoidais de um britador de cone tradicional por vários cilindros hidráulicos. Eles cuidam tanto da proteção contra sobrecarga quanto do ajuste de descarga. Este guia compara as duas máquinas componente por componente. Ele se destina a um engenheiro ou comprador que já decidiu usar um britador de cone e agora escolhe entre esses dois mecanismos. Ao terminar, você saberá quais diferenças estruturais realmente mudam seu custo de operação.
Visão Geral

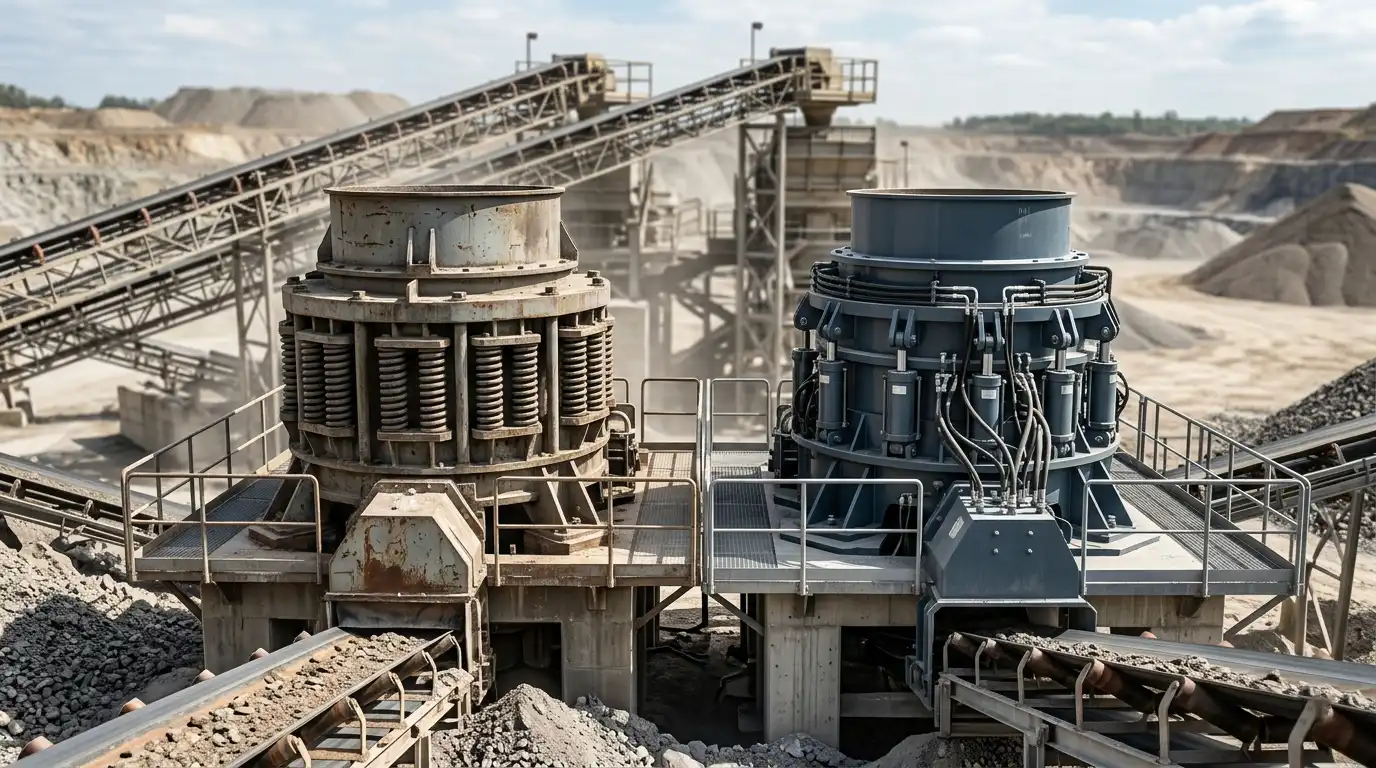

Britadores de cone tradicionais, muitas vezes chamados de mola ou tipo Symons, usam molas helicoidais para proteção contra sobrecarga. Uma unidade hidráulica multicilíndrica HP substitui essas molas por vários cilindros hidráulicos dispostos ao redor do chassi. As duas máquinas fraturam a rocha da mesma forma, entre um manto giratório e um côncavo fixo.
A diferença de mecanismo não é superficial. Ela muda como a máquina se recupera de um evento com ferro não britável, como o ajuste de saída é feito, e quanta automação pode ser construída ao redor do equipamento.
Princípio de Funcionamento

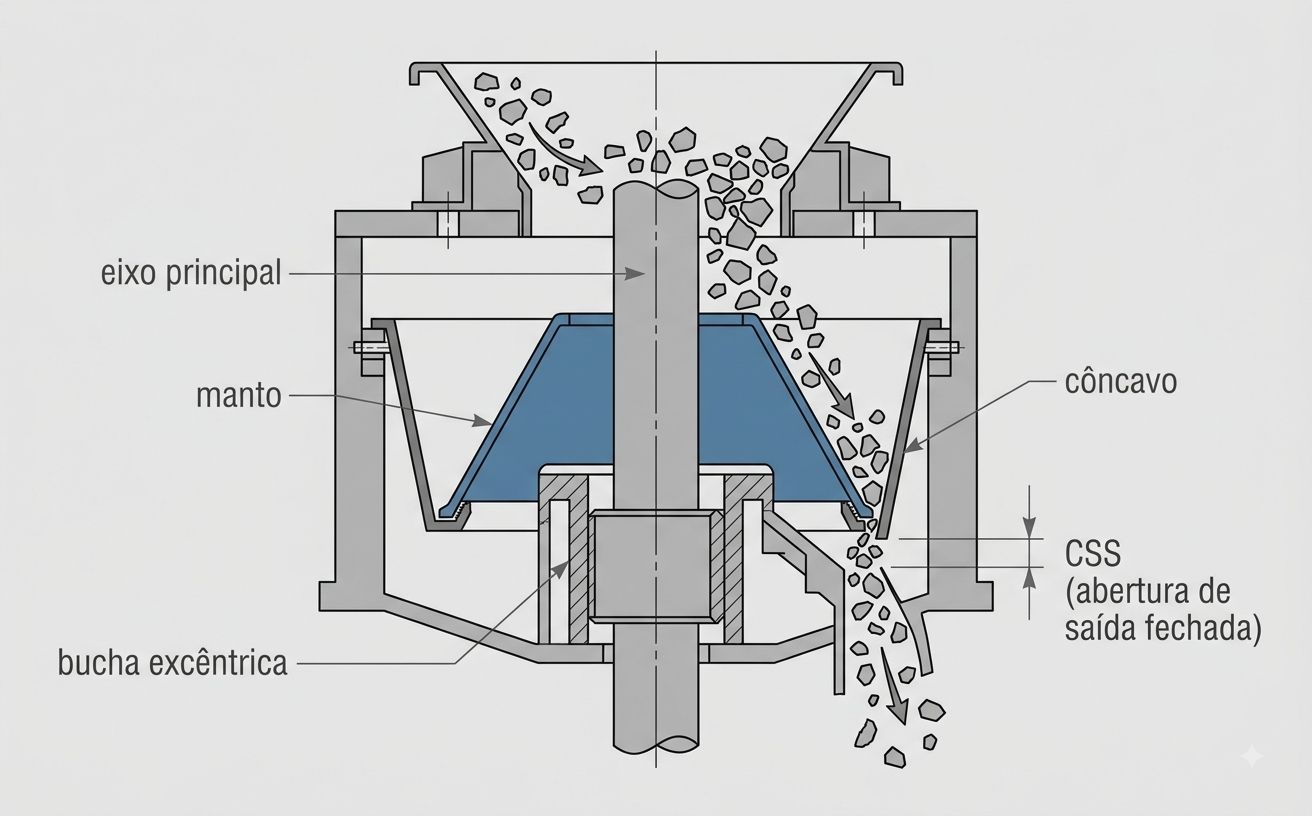

As duas máquinas compartilham o mesmo mecanismo central. Uma bucha excêntrica aciona o eixo principal em um movimento giratório, fazendo o manto varrer o interior do côncavo. Ao estreitar o espaço, a rocha é comprimida e fraturada. Ao alargar, o material fraturado desce até a descarga.
A abertura de saída fechada (CSS) é o ponto mais estreito desse ciclo. Ela define o tamanho máximo do produto. O que difere entre as duas máquinas não é esse movimento básico. É o que fica atrás do manto para absorver a força e reajustar a posição.
Diferenças Estruturais: Proteção Contra Sobrecarga

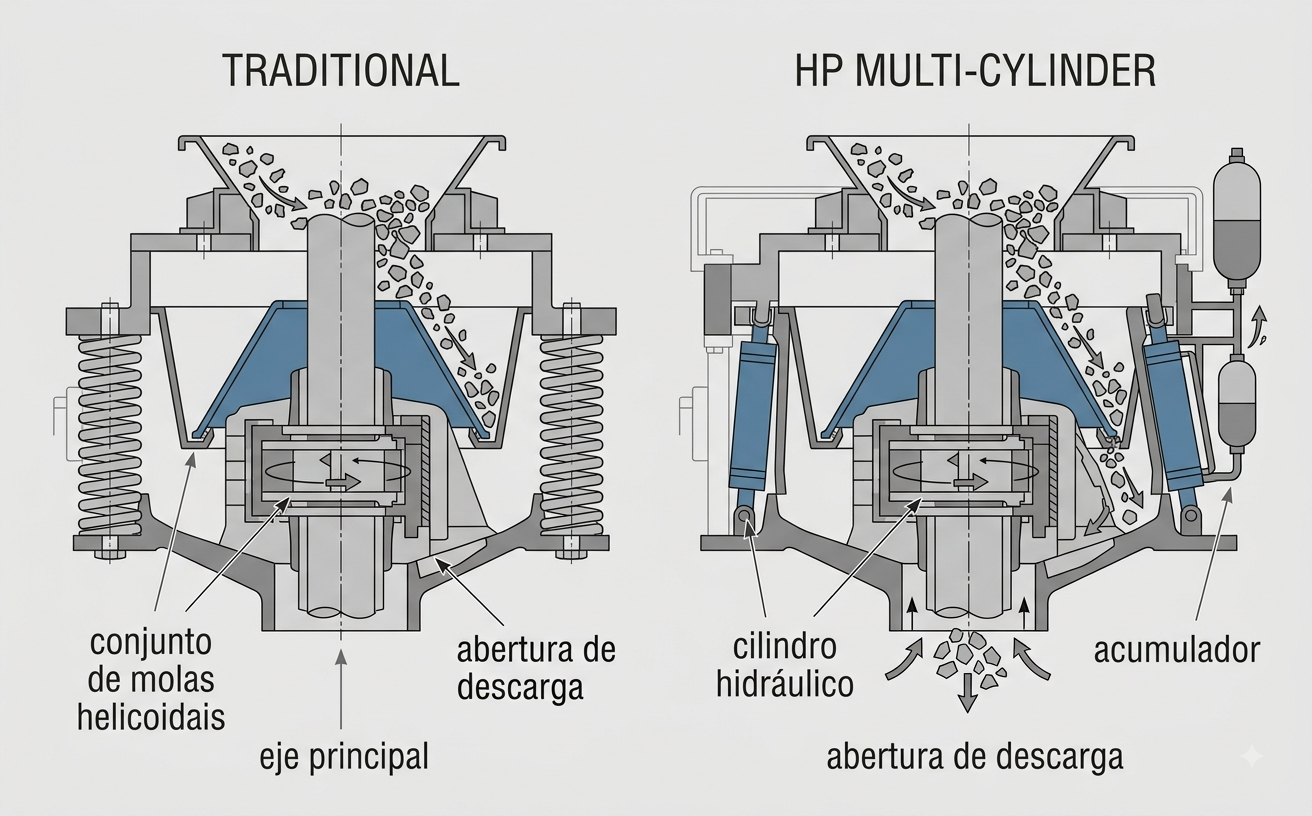

Um britador de cone tradicional depende de molas helicoidais. Quando ferro não britável entra na câmara, as molas se comprimem e deixam a abertura de descarga alargar. Assim que o objeto sai, as molas trazem o chassi de volta à posição ajustada.
Uma unidade multicilíndrica HP usa cilindros hidráulicos em vez disso. A pressão do óleo se alivia de forma automática quando um objeto não britável é detectado. O ajuste se restabelece assim que o evento passa.
Se o material entope a câmara em vez de passar, o projeto tradicional geralmente precisa de um reinício manual. O projeto hidráulico costuma limpar a câmara com os mesmos cilindros que fazem o ajuste normal, sem parar a máquina.
Diferenças Estruturais: Projeto de Câmara e Forma do Produto
Vários cilindros hidráulicos permitem que uma máquina classe HP mantenha uma geometria de câmara mais ajustada e repetível. Um chassi de mola normalmente não permite isso no mesmo grau. Isso apoia uma britagem entre partículas mais forte, onde a rocha se fratura contra outras partículas, além de contra o manto e o côncavo.

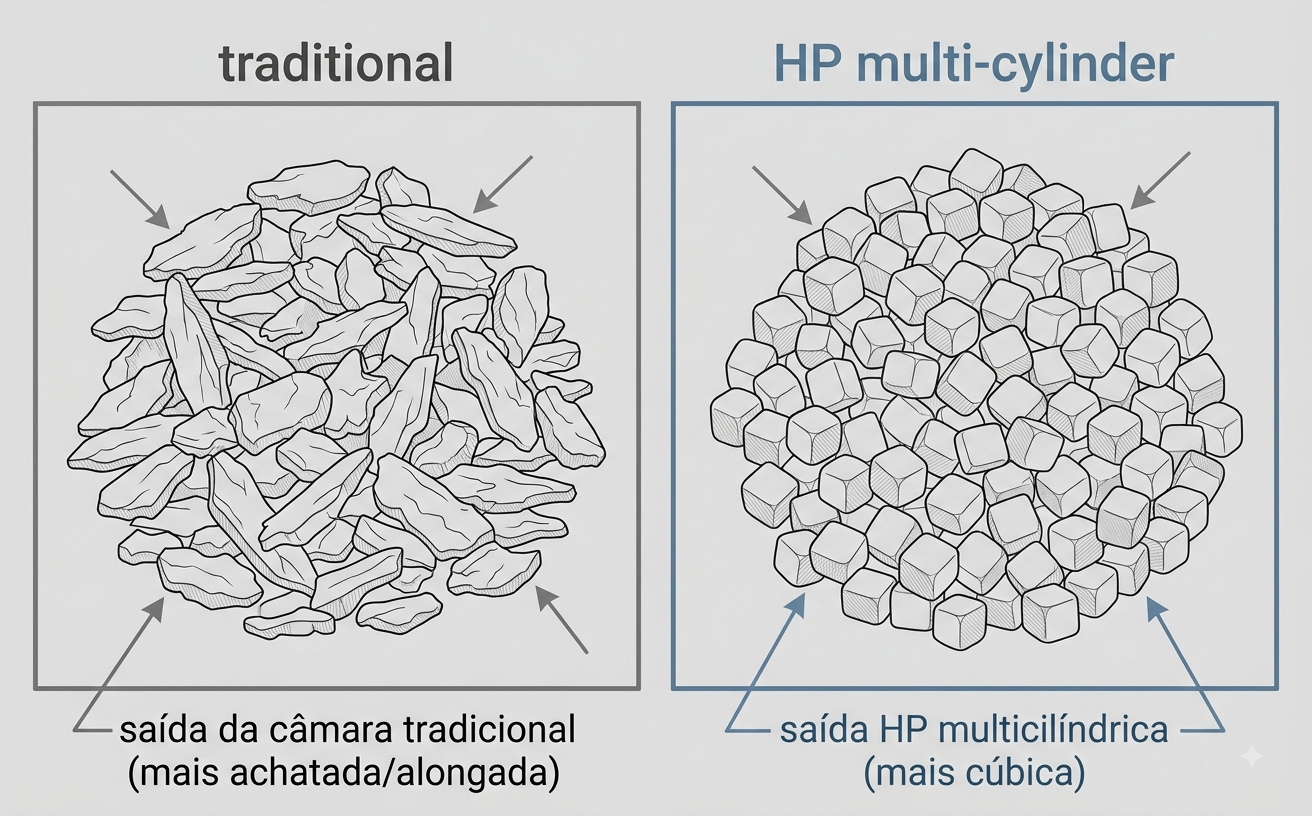

A britagem entre partículas geralmente produz um produto mais cúbico, com menos peças achatadas ou alongadas. Um britador de mola tradicional também pode usar princípios de britagem entre partículas. A câmara mais precisa e sustentada hidraulicamente de uma unidade multicilíndrica costuma manter esse efeito de forma mais consistente conforme a alimentação varia.
Diferenças Estruturais: Automação e Ajuste
Um britador de cone tradicional normalmente ajusta seu CSS girando manualmente um anel de ajuste, muitas vezes com calços. Isso funciona, mas tira a máquina de operação e exige um técnico no equipamento.
Uma unidade multicilíndrica HP ajusta o CSS de forma hidráulica, muitas vezes por um painel de controle ou um sistema PLC. Isso permite ajuste remoto ou automatizado. Também permite ligar o britador a um sistema coordenado de controle de planta, junto com alimentadores, peneiras e transportadores. Essa diferença é a razão mais forte pela qual uma planta muito automatizada escolhe o projeto hidráulico.
Comparação de Especificações
Tabela 1. Comparação entre britador tradicional e multicilíndrico HP
| Característica | Tradicional (mola) | Hidráulico multicilíndrico HP |
|---|---|---|
| Mecanismo de sobrecarga | Compressão de mola helicoidal | Múltiplos cilindros hidráulicos |
| Limpeza de câmara | Reinício manual | Hidráulica, automatizada |
| Ajuste de CSS | Manual, com calços ou anel | Hidráulico, remoto ou automatizado |
| Potencial de automação | Limitado | Alto, compatível com PLC |
| Trabalho típico | Britagem média, menor custo de capital | Britagem média a fina, minério mais duro |
Fonte: classificação geral da indústria para mecanismos de britador de cone, conforme comumente descrita entre fabricantes de equipamentos. O conjunto exato de recursos varia por modelo e deve ser confirmado na documentação de um fornecedor específico.
Nenhuma máquina é universalmente melhor. O projeto tradicional custa menos para comprar e é mais simples de manter em um ambiente de baixa automação. O projeto HP custa mais, mas reduz mão de obra e tempo de parada em uma linha contínua de alta tonelagem.
Como Escolher Entre os Dois
Três perguntas reduzem a escolha. Primeira: com que frequência a operação muda seu CSS? Um site que opera com um único ajuste por meses ganha pouco com o ajuste hidráulico. Um site que muda de granulometria com frequência recupera esse custo rápido.
Segunda: com que frequência ocorrem de fato ferro não britável ou entupimentos nesse site? Uma pedreira com alimentação limpa e consistente vê poucos eventos de sobrecarga em qualquer um dos dois projetos. Um site com material variável ou reciclado se beneficia mais da recuperação hidráulica automatizada.
Terceira: em que nível de automação o resto da planta já opera? Uma planta totalmente manual ganha menos com a capacidade de controle remoto de um britador hidráulico. Isso se nota mais em uma planta que já roda controle PLC centralizado em seu outro equipamento.
Aplicações por Material e Indústria
Os dois tipos de máquina lidam com o trabalho comum de britagem secundária e terciária: granito, basalto e agregado geral de pedreira. Um Britador de Cone Hidráulico Multicilíndrico HP está documentado lidando com basalto de alta dureza em uma planta de britagem de basalto de 200 t/h. Ali, a forma consistente do produto importou tanto quanto o rendimento bruto.
Um Britador de Cone CS Symons continua sendo uma escolha razoável para alimentação mais macia e menos variável, onde a automação não é prioridade. Uma planta de produção de brita de 100–150 t/h mostra esse projeto tradicional operando uma linha geral de agregados. Ali, o controle cuidadoso da taxa de alimentação substitui a automação hidráulica.
Manutenção e Mão de Obra de Ajuste
As peças de desgaste são em grande parte as mesmas nos dois projetos: revestimentos de manto e côncavo em aço-manganês. Elas se desgastam conforme a abrasividade da alimentação e a tonelagem, não conforme o mecanismo de sobrecarga da máquina. Nenhum dos dois projetos muda por si só a taxa de desgaste dos revestimentos.
A diferença aparece na mão de obra, não nas peças. O trabalho manual de limpeza de câmara e ajuste de um britador tradicional soma horas de técnico a cada vez que acontece. Uma unidade HP desloca essa mão de obra para a manutenção do sistema hidráulico em vez disso. Isso inclui estado das vedações, limpeza do fluido e revisões periódicas de cilindros e acumuladores.
Custo e Aquisição
Uma unidade multicilíndrica HP custa mais para comprar do que um britador de cone tradicional comparável do mesmo porte de chassi. Isso reflete o hardware hidráulico adicional, o sistema de controle e a capacidade de automação descritos acima.
Os compradores devem pesar esse sobrepreço contra a economia de mão de obra ao longo da vida útil do equipamento. Não devem comparar apenas o preço de compra. Um site com eventos de sobrecarga frequentes ou mudanças de granulometria costuma recuperar a diferença de preço em poucos anos. Isso acontece por meio de menos tempo de parada e menos horas de técnico.
Perguntas Frequentes
Qual é a diferença principal entre um britador tradicional e um HP?
Um britador de cone tradicional usa molas helicoidais para proteção contra sobrecarga e ajuste manual. Um britador hidráulico multicilíndrico HP usa vários cilindros hidráulicos para as duas funções, com reinício automático por sobrecarga e ajuste hidráulico do CSS.
Um britador HP produz forma de produto melhor do que um tradicional?
A câmara mais ajustada e sustentada hidraulicamente de uma unidade HP costuma manter uma britagem entre partículas forte. Isso ocorre de forma mais consistente conforme a alimentação varia. Isso geralmente favorece um produto mais cúbico. Um britador tradicional também pode alcançar boa forma de produto, mas de forma menos consistente.
Um britador de cone de mola tradicional está obsoleto?
Não. Ele continua sendo uma opção de menor custo e mecanicamente simples. Isso vale para sites com alimentação consistente, baixas necessidades de automação e eventos de sobrecarga pouco frequentes. A escolha certa depende das condições de operação, não de qual projeto é mais novo.
Como a limpeza de câmara difere entre os dois projetos?
Um britador de cone tradicional geralmente precisa de um reinício manual quando o material entope a câmara. Uma unidade multicilíndrica HP costuma limpar a câmara de forma hidráulica, usando os mesmos cilindros do ajuste normal, sem parar a máquina.
