Britador de Cone Hidráulico Monocilíndrico vs Multicilíndrico: Estrutura e Desempenho Comparados
O Que Você Vai Aprender Neste Guia
Um britador de cone hidráulico monocilíndrico sustenta seu eixo principal dentro da bucha excêntrica sobre um mancal esférico. Uma unidade multicilíndrica usa um eixo mais grosso e curto, apoiado diretamente no chassi. Este guia compara as duas máquinas de forma estrutural e por desempenho, não apenas pelo número de cilindros. Ele se destina a um engenheiro ou comprador já decidido por um britador de cone hidráulico que escolhe entre esses dois projetos. Ao terminar, você saberá qual diferença estrutural realmente impulsiona a diferença de capacidade e forma de produto entre eles.
Visão Geral
As duas máquinas são britadores de cone hidráulicos. As duas giram um manto dentro de um côncavo para fraturar a rocha. A diferença que importa não é simplesmente “um cilindro contra vários.” É como cada projeto sustenta seu eixo principal e distribui a força de britagem pelo chassi.
Essa escolha estrutural se reflete em tudo o mais: a capacidade em diferentes durezas de minério, a forma do produto em ajustes finos, e o preço de compra. Nenhum projeto é universalmente melhor. Cada um serve a um ponto diferente da escala de dureza e rendimento.
Princípio de Funcionamento

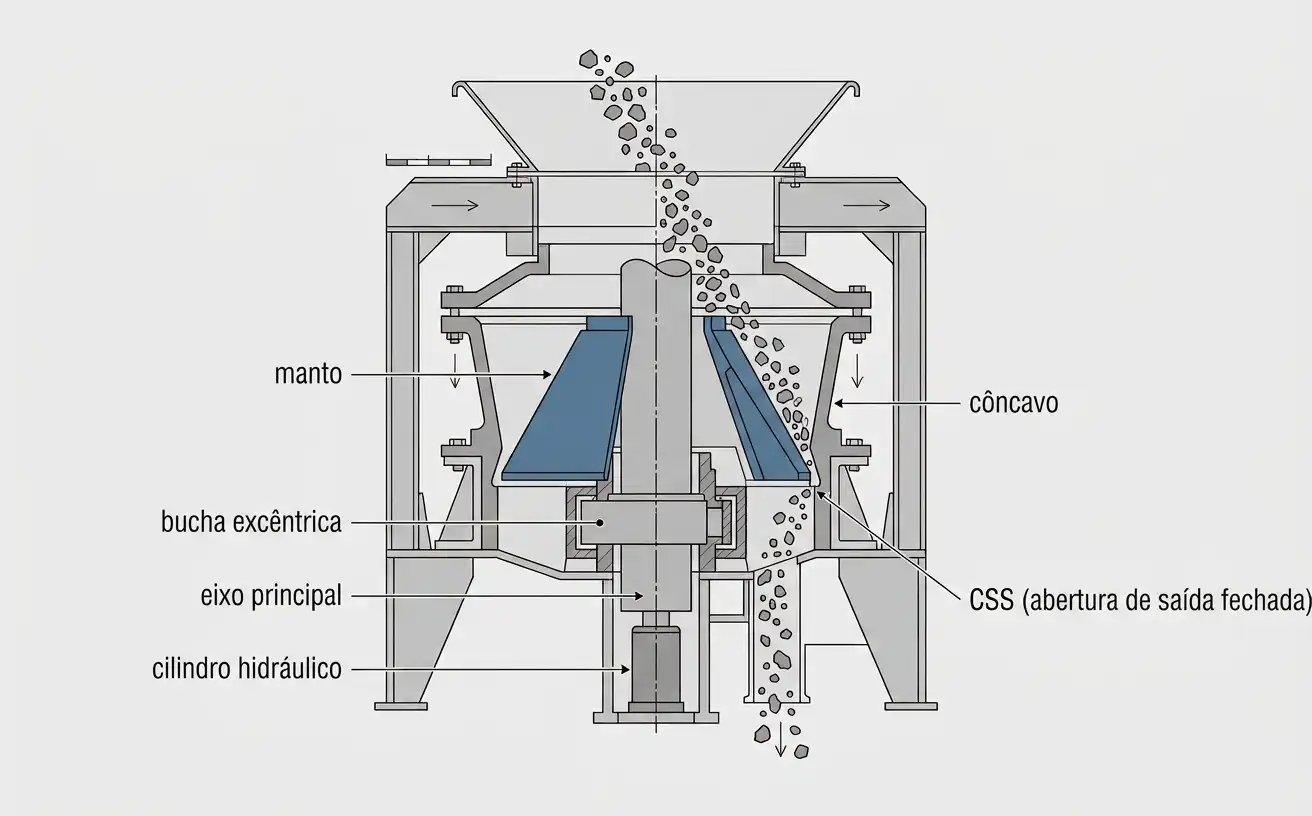

As duas máquinas compartilham o mecanismo básico do britador de cone. Uma bucha excêntrica aciona o eixo principal em um movimento giratório, fazendo o manto varrer o interior do côncavo. Ao estreitar o espaço, a rocha é comprimida e fraturada. Ao alargar, o material fraturado desce até a descarga.
Um cilindro hidráulico, ou vários, define a abertura de saída (CSS) e absorve eventos de sobrecarga. Isso é comum aos dois projetos. O que difere é quantos cilindros fazem esse trabalho, e como o eixo principal é sustentado enquanto opera.

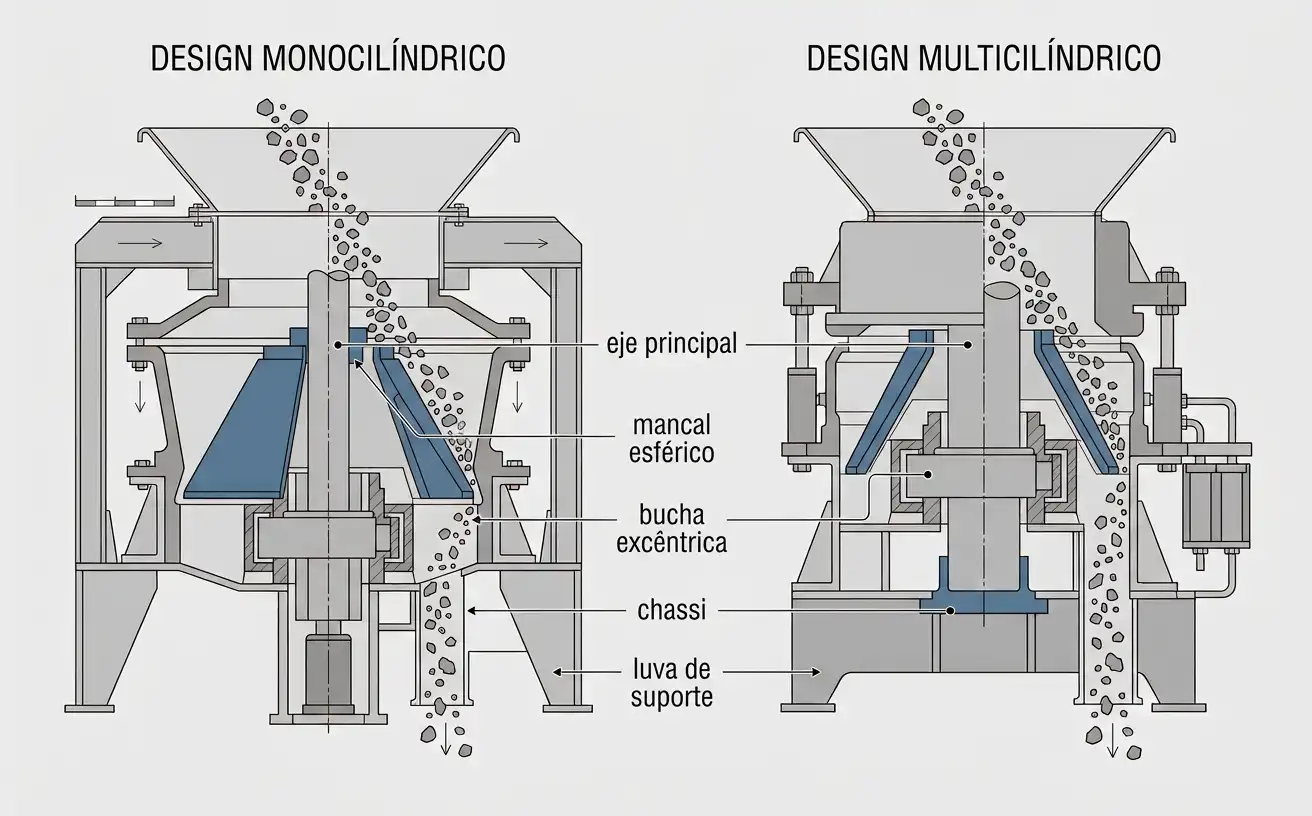

Diferenças Estruturais: Sustentação do Eixo Principal
Um britador de cone hidráulico monocilíndrico sustenta seu eixo principal sobre um mancal esférico, sentado dentro da bucha excêntrica. Isso se assemelha ao arranjo de eixo de um britador de cone de mola tradicional. O eixo e o cone móvel funcionam como seu próprio suporte de base. A bucha excêntrica aciona o eixo diretamente para gerar a força de britagem.
Uma unidade multicilíndrica usa um arranjo diferente. Seu eixo principal é mais curto e mais grosso. Ele é dimensionado para se apoiar diretamente no chassi, em vez de dentro da bucha excêntrica. O próprio chassi carrega o peso do mancal, o que dá a esse projeto uma capacidade de carga maior no mesmo porte nominal.
Essa diferença de sustentação é a causa raiz da maior parte da diferença de desempenho descrita mais adiante neste guia. Um eixo sustentado pelo chassi lida com forças de britagem maiores de forma mais previsível. Um eixo que depende apenas de um mancal esférico e da bucha excêntrica não consegue o mesmo.
Diferenças Estruturais: Número de Cilindros e Distribuição de Força
Um projeto monocilíndrico usa um cilindro hidráulico, posicionado na base do eixo principal. Ele ajusta o CSS e absorve eventos de sobrecarga através desse único ponto. Isso mantém o sistema hidráulico compacto e mecanicamente simples.
Um projeto multicilíndrico distribui as duas funções entre vários cilindros, comumente de dois a seis, dispostos ao redor do corpo do britador. Cada um contribui para manter o ajuste e absorver a carga. Esse arranjo distribuído permite que o eixo sustentado pelo chassi realmente use sua maior capacidade de carga. A força é aplicada de forma mais uniforme ao redor da câmara, em vez de por um único ponto central.

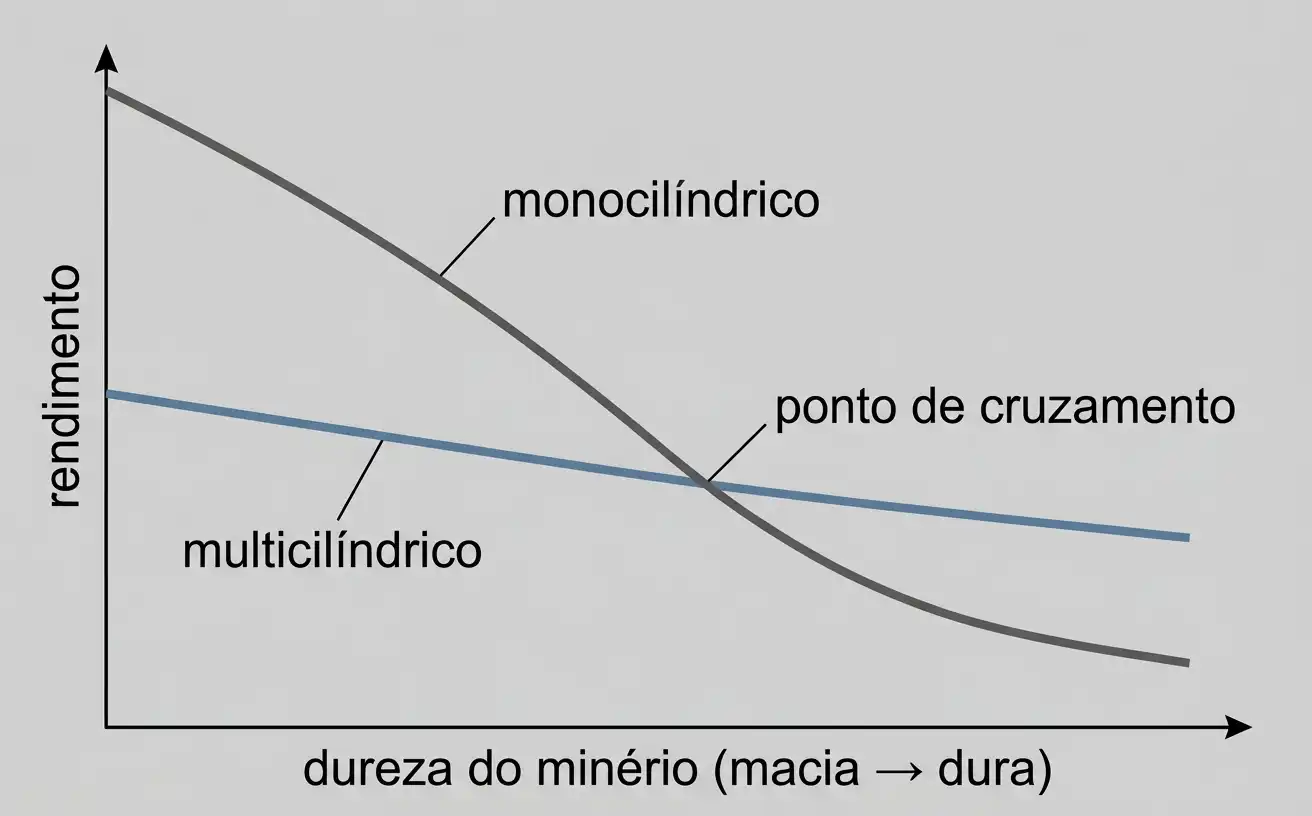

Diferenças de Desempenho: Capacidade Conforme a Dureza do Minério
Em minério macio ou intemperizado, uma unidade monocilíndrica tipicamente entrega maior rendimento. Sua geometria de câmara é mais simples. Sua menor resistência interna deixa o material passar mais rápido, quando a própria rocha não exige alta força de britagem.
Em minério médio-duro a duro, uma unidade multicilíndrica geralmente rende melhor. Sua maior capacidade de carga e sua força distribuída lidam com a resistência adicional de forma mais consistente. Ela mantém melhor a capacidade conforme a dureza aumenta. Quanto mais dura a rocha, maior tende a ser essa diferença.
Diferenças de Desempenho: Forma do Produto e Britagem Fina
Os dois projetos podem operar com alimentação de câmara cheia, onde a câmara permanece cheia de material durante toda a operação. Isso impulsiona a britagem entre partículas. Ali a rocha se fratura contra outra rocha, além de contra o manto e o côncavo.
A maior capacidade de carga de uma unidade multicilíndrica geralmente sustenta a alimentação de câmara cheia de forma mais confiável em ajustes finos. Isso produz uma britagem entre partículas mais consistente. Também produz uma proporção maior de partículas finas e cúbicas.
Uma unidade monocilíndrica também produz boa forma em ajustes de britagem média. Sua saída de britagem fina, porém, costuma conter menos dessa mesma fração fina e cúbica.
Comparação de Especificações
Tabela 1. Britador de cone hidráulico monocilíndrico vs multicilíndrico
| Característica | Monocilíndrico | Multicilíndrico |
|---|---|---|
| Sustentação do eixo principal | Mancal esférico dentro da bucha excêntrica | Eixo apoiado diretamente no chassi |
| Número de cilindros hidráulicos | Um | Tipicamente de dois a seis |
| Dureza de minério mais adequada | Macia a intemperizada | Média-dura a dura |
| Rendimento em minério macio | Maior | Menor, relativamente |
| Forma de produto na britagem fina | Boa | Geralmente melhor |
| Complexidade estrutural | Menor | Maior |
| Preço de compra típico | Menor | Maior |
Fonte: classificação geral da indústria para mecanismos de britador de cone hidráulico monocilíndrico e multicilíndrico, conforme comumente descrita entre fabricantes de equipamentos. O conjunto exato de recursos varia por modelo e deve ser confirmado na documentação de um fornecedor específico.
Como Escolher Entre os Dois
A dureza do minério é o primeiro filtro. A rocha macia ou intemperizada favorece uma unidade monocilíndrica, já que ali o rendimento importa mais do que a força máxima. A rocha média-dura a dura favorece uma unidade multicilíndrica, e quanto mais dura a rocha, mais forte se torna essa preferência.
A forma de produto desejada é o segundo filtro. Uma aplicação com exigência rígida de cubicidade se beneficia da unidade multicilíndrica. Sua britagem entre partículas é mais consistente em ajustes finos. Uma aplicação de britagem média, com exigências de forma menos rígidas, pode operar de forma eficiente em uma unidade monocilíndrica.
O orçamento e a capacidade de manutenção fecham a decisão. Uma unidade monocilíndrica custa menos e é mais simples de manter, com mão de obra menos especializada. Uma unidade multicilíndrica custa mais e muitas vezes precisa de técnicos familiarizados com seu sistema mais complexo. Em troca, ela entrega um desempenho mais consistente em alimentação mais dura e exigente.
Aplicações por Material e Indústria
As unidades monocilíndricas servem a pedreiras e minas que trabalham rocha consistentemente macia ou intemperizada. Ali, o alto rendimento a menor custo de capital supera a necessidade de força máxima de britagem. As unidades multicilíndricas servem a operações que britam granito, basalto e outra rocha dura em grande escala. Tanto a capacidade quanto a forma do produto precisam se manter estáveis conforme a dureza aumenta.
Os dois projetos também costumam ser combinados, em vez de tratados como concorrentes. Uma unidade monocilíndrica pode lidar com um estágio secundário mais grosso. Essa alimenta uma unidade multicilíndrica posicionada para o estágio terciário mais fino e duro que vem em seguida.
Manutenção e Custo
A estrutura mais simples de uma unidade monocilíndrica geralmente significa uma taxa de falha menor. Também significa menos tempo de parada para a troca rotineira de peças. Menos cilindros hidráulicos significam menos vedações e conexões para inspecionar. Essa é uma vantagem real para um site sem técnicos dedicados a sistemas hidráulicos.
Uma unidade multicilíndrica exige conhecimento de manutenção mais especializado. Projetos modernos, porém, tipicamente permitem fazer manutenção nos componentes principais pela parte superior ou lateral, sem desmontar o chassi. Isso compensa parte da complexidade adicional.
O preço de compra é maior no projeto multicilíndrico. Isso reflete seu hardware adicional e sua construção de chassi de maior capacidade. Os compradores devem pesar esse sobrepreço contra os ganhos de rendimento e forma de produto em alimentação mais dura.
Perguntas Frequentes
Qual é a principal diferença estrutural entre um britador monocilíndrico e um multicilíndrico?
Uma unidade monocilíndrica sustenta seu eixo principal sobre um mancal esférico dentro da bucha excêntrica, semelhante a um britador de cone de mola tradicional. Uma unidade multicilíndrica usa um eixo mais curto e grosso, apoiado diretamente no chassi. Este carrega o peso do mancal e sustenta forças de britagem maiores.
Qual é melhor para rocha dura, o monocilíndrico ou o multicilíndrico?
Um britador de cone hidráulico multicilíndrico geralmente rende melhor em rocha média-dura a dura. Seu eixo sustentado pelo chassi e seus cilindros hidráulicos distribuídos lidam com forças maiores de forma mais consistente. O arranjo de mancal esférico de um projeto monocilíndrico não consegue o mesmo.
O número de cilindros sozinho explica a diferença de desempenho?
Não. O número de cilindros reflete uma escolha estrutural mais profunda: como o eixo principal é sustentado e como a força de britagem chega ao chassi. Essa estrutura de sustentação é o que impulsiona as diferenças de capacidade e forma de produto, não o número de cilindros por si só.
Um britador monocilíndrico e um multicilíndrico podem trabalhar juntos na mesma planta?
Sim. Eles costumam ser combinados, em vez de tratados como opções concorrentes. Uma unidade monocilíndrica comumente lida com um estágio secundário mais grosso, alimentando uma unidade multicilíndrica posicionada para um estágio terciário mais fino e duro.
