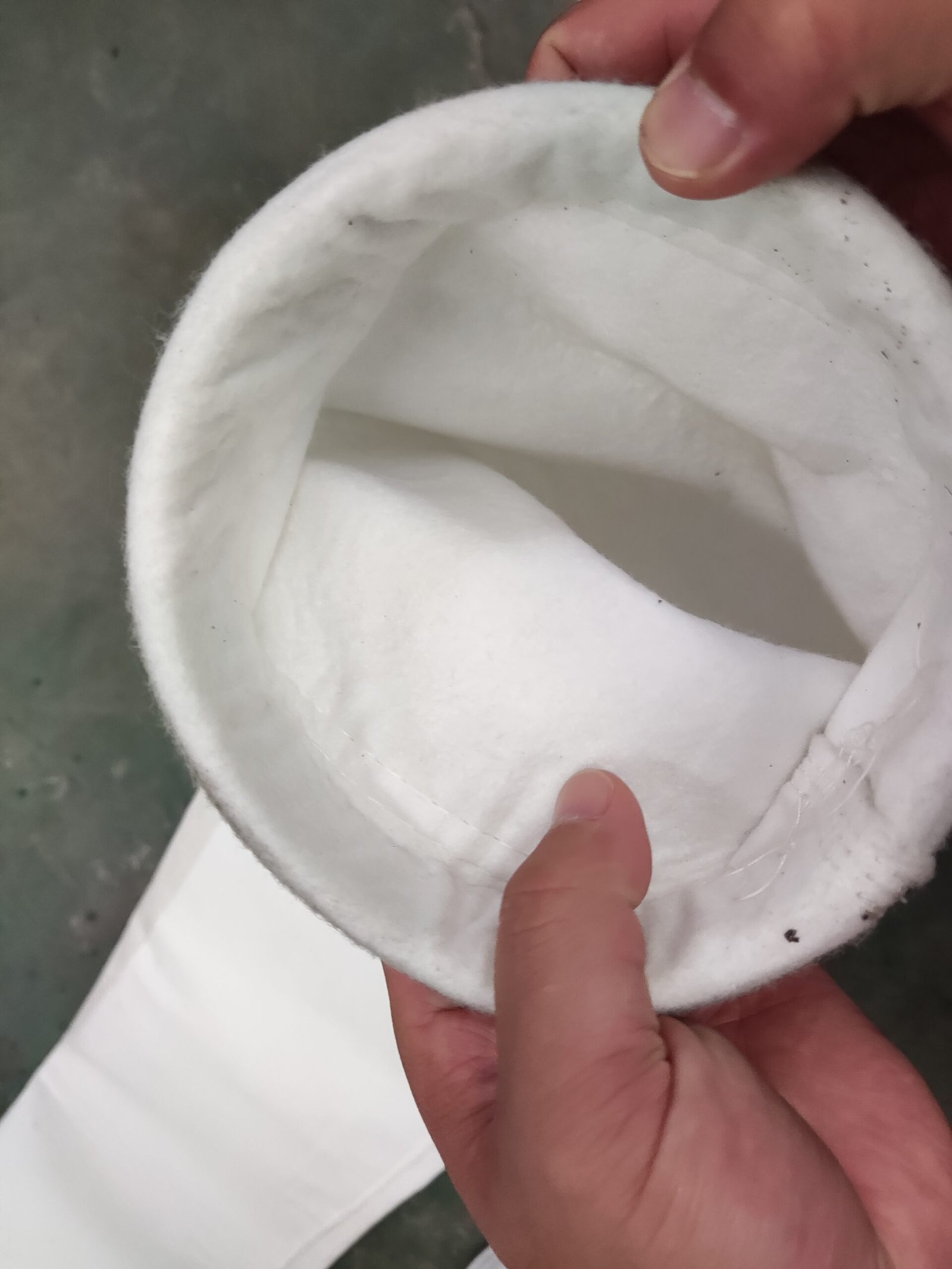

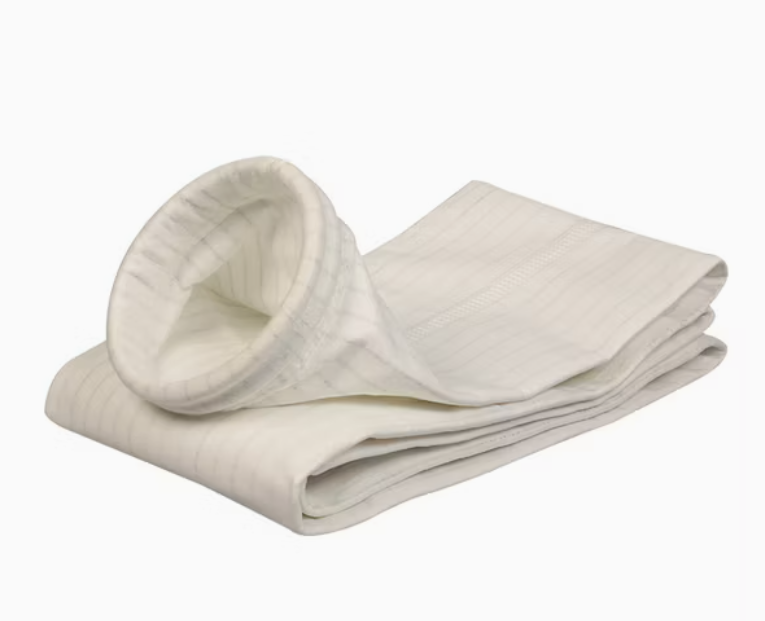

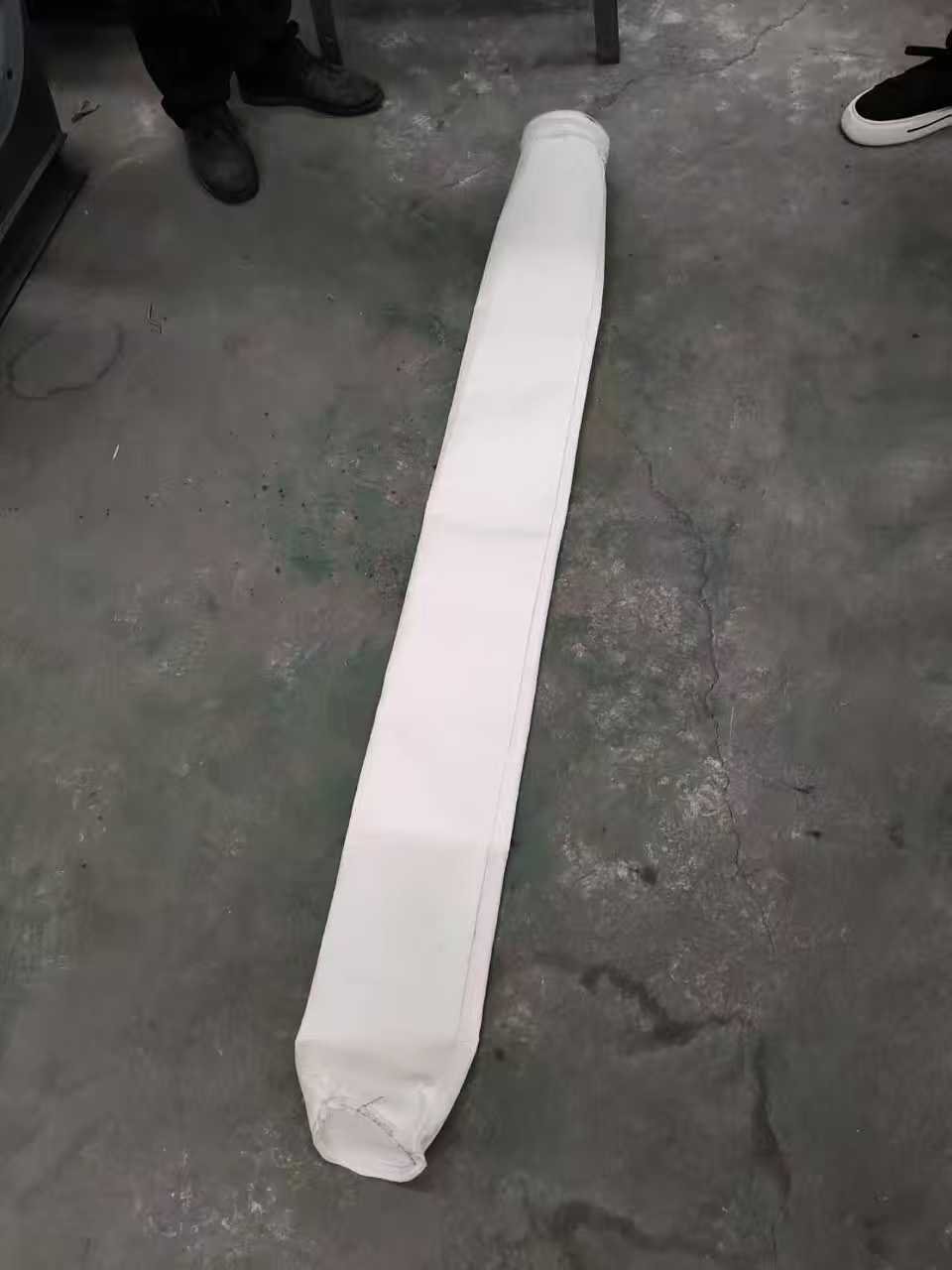

Saco de filtro para remoção de poeira coberto com filme

Na câmara de ar limpo de um coletor de pó de mangas de pulso de moinho Raymond, um tubo de jato é instalado acima de cada fileira de mangas filtrantes. Este tubo é conectado a uma válvula de pulso e à rede de ar comprimido. O tubo de jato possui vários pequenos orifícios, cada um correspondendo ao centro de uma manga filtrante. Durante a operação, o ciclo de limpeza e o tempo de jato podem ser definidos no controlador do microcomputador com base nas propriedades do gás carregado de pó (e podem ser facilmente ajustados a qualquer momento).

Durante a operação de coleta de pó, o controlador do microcomputador emitirá automaticamente comandos para controlar a abertura sequencial de várias válvulas de pulso. Nesse momento, o ar de alta pressão é ejetado do bico a uma velocidade extremamente rápida e atrai cerca de 5 a 7 vezes o gás da área circundante através da corneta (na boca do tubo Venturi) para se misturar com ele. Em seguida, entra no saco filtrante, como uma “bolha de pulso” que se move de cima para baixo, penetrando do saco filtrante para o exterior, fazendo com que o saco filtrante inche e se deforme, causando vibrações de impacto repetidas com pequena amplitude, e o pó acumulado na parte externa do saco filtrante é penetrado do saco filtrante para o exterior, fazendo com que o saco filtrante inche e se deforme, causando vibrações de impacto repetidas com pequena amplitude, e o pó acumulado na parte externa do saco filtrante é sacudido para dentro do reservatório de cinzas.

Quando o gás carregado de poeira entra no coletor de pó através do duto de ar ou da porta flangeada, a poeira é transportada pelo fluxo de ar para a câmara do saco filtrante e dispersa uniformemente pela superfície de cada saco filtrante. A poeira é retida na parte externa do saco filtrante, enquanto o gás purificado que passa pelo saco filtrante entra na caixa de ar limpo superior através da porta do filtro e é finalmente descarregado na atmosfera através do exaustor na saída de ar. Parte da poeira aderida à parte externa do saco filtrante cai no reservatório de cinzas por seu próprio peso, enquanto a parte restante permanece na superfície externa do saco filtrante, aumentando gradualmente a resistência do equipamento. Para garantir que a resistência do equipamento não exceda 1500Pa, é necessária uma limpeza completa em intervalos regulares para remover a poeira aderida à parte externa do saco filtrante.
