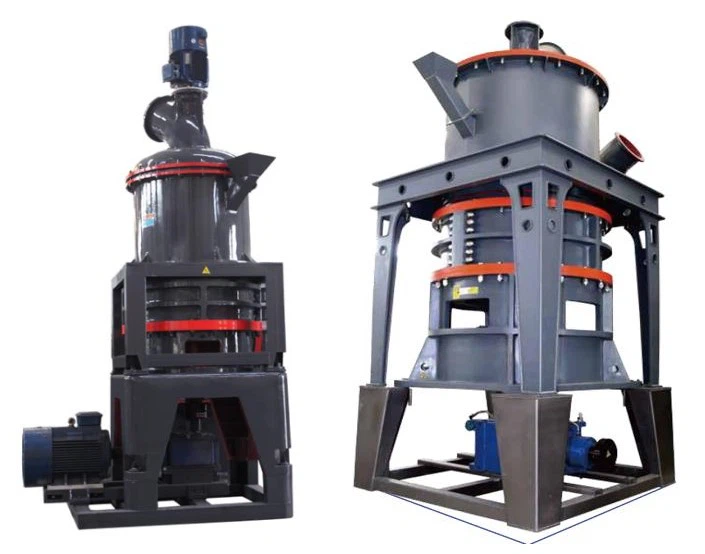

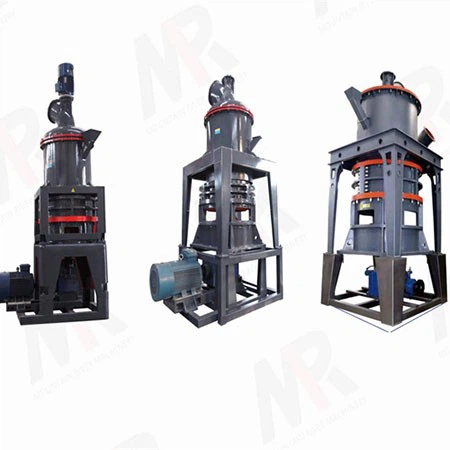

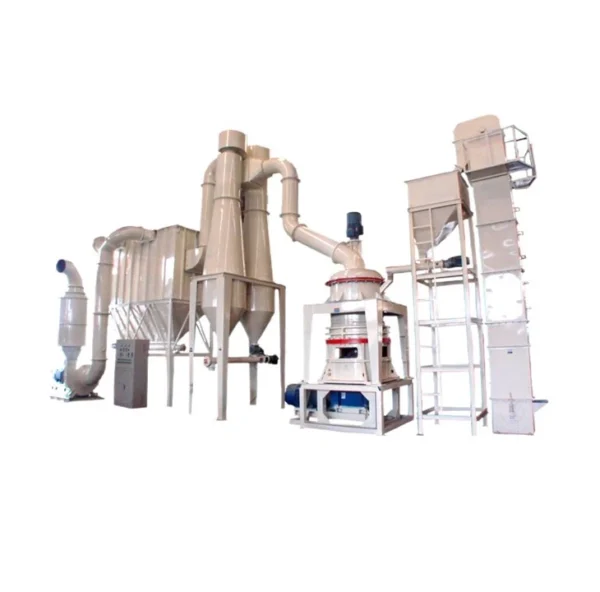

Pulverizador Ultrafino
O moinho de pó ultrafino é um novo tipo de equipamento de moagem especialmente usado para moer minerais não metálicos em pó ultrafino de 325-2500 mesh.
Introduction of Ultra-fine Pulverizer
O pulverizador ultrafino é um novo tipo de moinho especialmente utilizado para moer minerais não metálicos em pó ultrafino de 325-3000 mesh. Aproveitando as vantagens de 12 tipos diferentes de moinhos, nossos engenheiros finalmente desenvolveram este pulverizador ultrafino de alta eficiência e baixo custo por meio de pesquisa e testes.

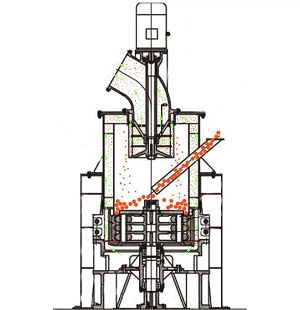

Princípio de Funcionamento

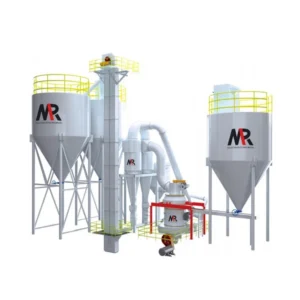

A matéria-prima será alimentada no britador de martelos para ser britada. O elevador de caçambas carregará o material britado abaixo de 20 mm e, em seguida, o alimentará no moinho principal por meio de uma tremonha e um alimentador de correia.
O motor do moinho principal aciona o eixo central e o rotor do disco para girar através do redutor. Os pinos rolantes na borda do disco de moagem acionam os rolos de moagem para rolarem no caminho do rolo do moinho. O material cairá na placa de distribuição acima do rotor do disco, movendo-se lateralmente sob a ação da força centrífuga e, em seguida, cairá no caminho do rolo do moinho para ser britado e moído entre o anel e os rolos. Após ser processado pelos caminhos dos rolos, o material se tornará um pó ultrafino. O soprador de alta pressão inala o ar externo para dentro do corpo do moinho, levando o material triturado para o classificador de pó.
Os impulsores rotativos no classificador farão com que as partículas grossas recuem para moagem repetida, com o pó fino qualificado forçado para dentro do coletor de pó do ciclone junto com o fluxo de ar e descarregado da válvula de descarga inferior como produtos acabados, enquanto o fluxo de ar com uma pequena quantidade de pó fino será descarregado para fora do moinho através do soprador e silenciador após ser purificado pelo coletor de pó de impulso.
Peças de Reposição Essenciais
| Não. | Foto | Nome |
| 1 |  |

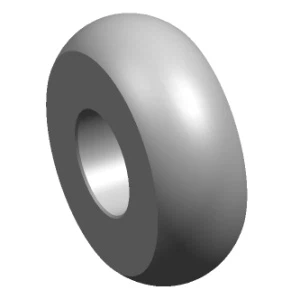

Rolos |
| 2 |  |

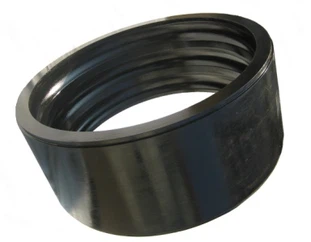

Anel |
| 3 |  |

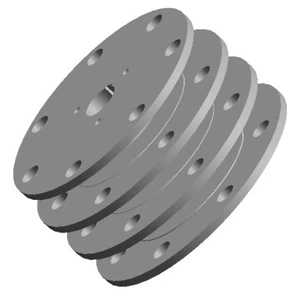

Toca-discos |
| 4 |  |
Alfinetes |
Parâmetros Técnicos
Contente | Modelo | ||||
MSF600 | MSF800 | MSF1000 | MSF1250 | MSF1680 | |
Quantidade de rolos (peças) | 12 | 21 | 28 | 32 | 44 |
Diâmetro do anel(mm) | φ600 | φ800 | φ 1000 | φ1250 | φ1680 |
Velocidade do eixo principal (rpm) | 250-280 | 230-240 | 180-200 | 135-155 | 120-130 |
Tamanho máximo de alimentação (mm) | 20 | 20 | 20 | 20 | 25 |
Tamanho final(mesh) | 325-2500 | 325-2500 | 325-2500 | 325-2000 | 325-2000 |
Capacidade (tph) | 0.2-3 | 0.5-4.5 | 1-8.5 | 2.5-14 | 5-25 |
Dimensão(m) | 11.5*3.5*5.2 | 13*3*5.8 | 18*4.6*8.6 | 14*9*10.25 | 16*5*11 |
Moinho principal (kw) | 45 | 75 | 132 | 200 | 315 |
Classificadora(kw) | 15 | 18.5 | 30 | 75 | 132 |
Ventilador(kw) | 37 | 45 | 75 | 132 | 200-220 |
Motor triturador de martelo(kw) | PC300×400 PC400×600 | PC400×600 | PC600×800 | PC600×800 | PC600×800 |
11/18.5 | 18.5 | 45 | 45 | 45 | |
Motor de elevador de caçamba(kw) | TH200×8.2m TH200×6.04m | TH200×9.79m | TH300×11.05m | TH300×13.55m | TH300*16.31m |
3 | 3 | 4 | 5.5 | 7.5 | |
Motor alimentador de correia(kw) | 300×60 ×1000mm | 300×60 ×1800mm | 300×60 ×1800mm | 400×80 ×2000mm | 400×80 ×2800mm |
1.1 | 1.5 | 1.5 | 1.5 | 2.2 | |
Coletor de pó pulsado | DMC96 | DMC120 | LDMC35-8 | LDMC64-9 | LDMC64-9 (2sets) |
DMC160 | |||||
Motor do transportador helicoidal de descarga(kw) | / | LS219-4.5 | LS245-6.2 | LS315-10.34 | LS315-10.34 (2sets) |
LS219-3 | |||||
/ | 3/3 | 4 | 7.5 | 7.5*2 | |
Motor do compressor de ar (kw) | KSH150D | KSH240D | LGY5-8 | LG6.2/8 | LG10/8 |
11 | 15 | 30 | 37 | 55 | |

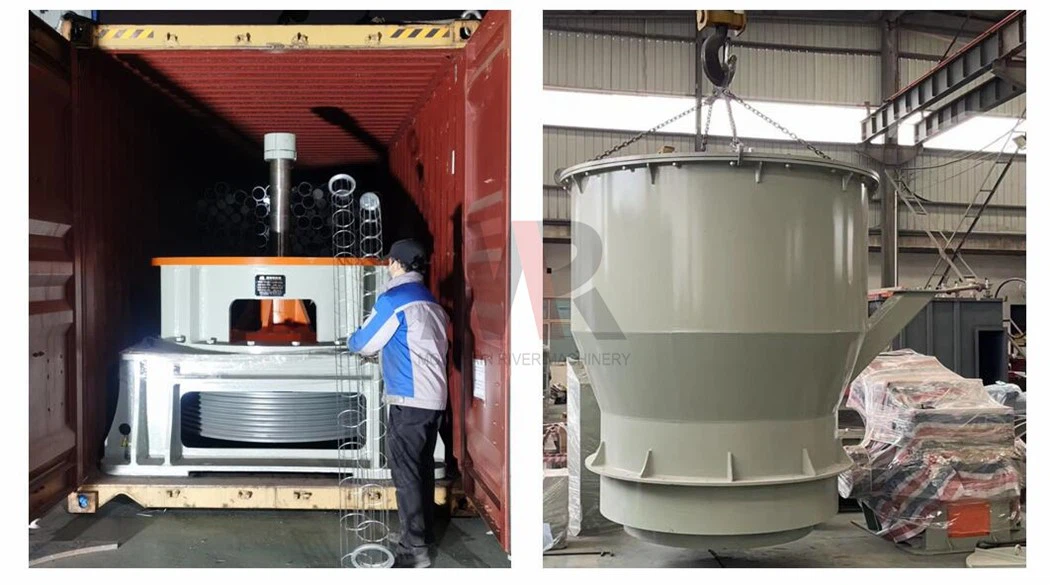

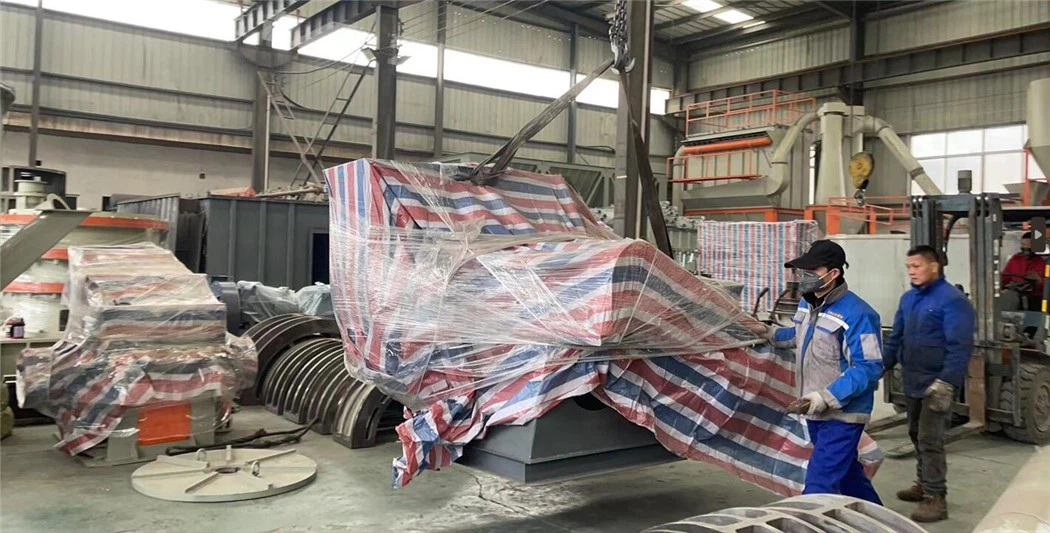

Embalagem e Carregamento
