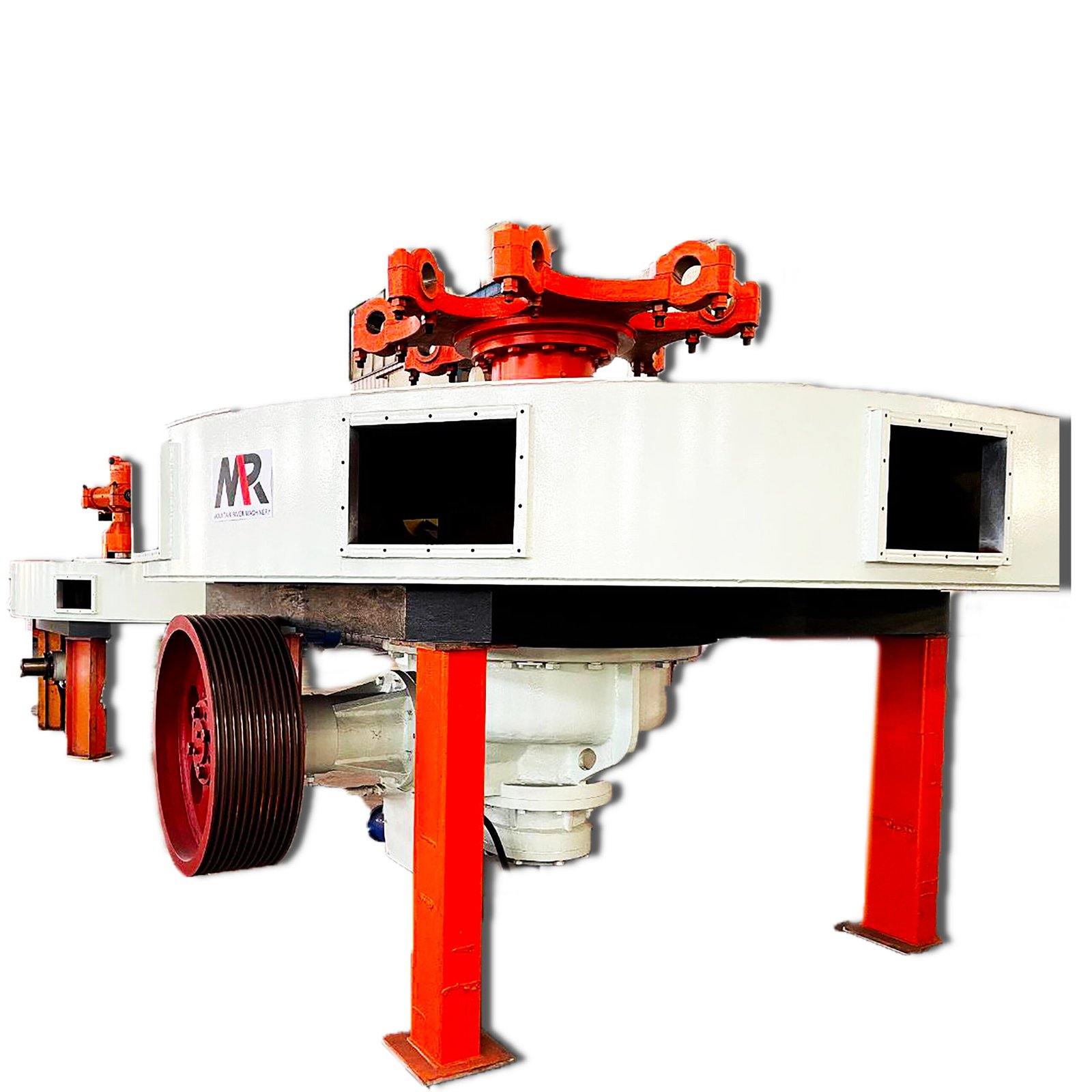

Moinho de Moagem de Dolomita
O moinho Raymond MTW é adequado para processar vários materiais minerais não inflamáveis e não explosivos com dureza Mohs menor que 9. É amplamente utilizado nas áreas de metalurgia, construção, indústria química e assim por diante.
Composição de Toda a Planta do Moinho Raymond de Dolomita
Uma planta completa de moagem de dolomita Raymond MGW consiste em:
(1)Britador de mandíbulas | (2) Elevador de caçamba | (3) Funil | (4) ransportador vibratório | (9) Ventilador |
(5) Moinho Principal | (6)Classificador | (7) Ciclone | (8) Bag filter |

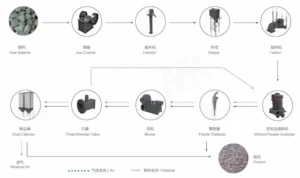

Princípio de Funcionamento
Todo o processo é dividido em: britagem, moagem, classificação e nova moagem. Grandes pedaços de material são primeiramente enviados ao britador de mandíbulas para pré-britagem, e o material britado até cerca de 20 mm pelo britador de mandíbulas é enviado para a moega através do elevador de caçambas, onde um alimentador vibratório é instalado abaixo da moega. O alimentador vibratório envia o material de forma uniforme e quantitativa para o moinho Raymond principal continuamente para moagem. O material alimentado na unidade principal do moinho pelo alimentador será moído em pó pelo rolo de moagem e anel de moagem na cavidade do moinho. O pó fino que atende aos requisitos de finura entrará no coletor de pó do ciclone através da tubulação com o fluxo de ar e, em seguida, será descarregado pela válvula de descarga para se tornar o produto acabado. O pó que não atender aos requisitos de finura cairá no moinho para remoagem.
Vantagens Técnicas
(1) O sistema automático de lubrificação a óleo leve + resfriamento a água com temperatura constante torna o equipamento estável e confiável, aumentando a vida útil em 5 a 10 vezes.
A máquina possui um sistema avançado e confiável de lubrificação a óleo fino e resfriamento a água circulante. A bomba de óleo interna possui uma caixa de engrenagens fechada, que lubrifica o mancal do eixo principal e o mancal do eixo da engrenagem cônica, fornecendo óleo automaticamente e transmitindo facilmente. O sistema de resfriamento a água circulante garante a temperatura constante do eixo principal e do mancal, prolongando a vida útil do equipamento.

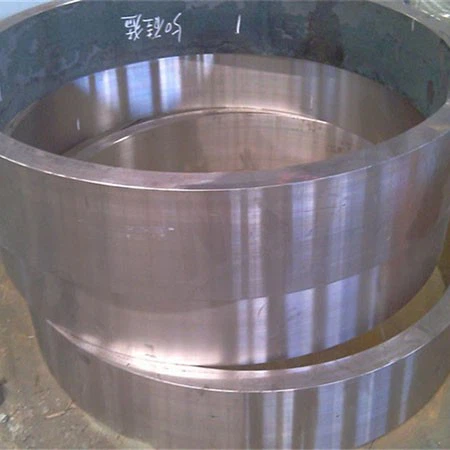

(2) Design estrutural especial do rolo de moagem, anel de moagem e lâmina da pá, utilizando material de alta resistência ao desgaste.
As peças de reposição importantes são feitas de aço de alta qualidade. O material da lâmina da pá adota uma liga de silício-manganês de alta resistência ao desgaste. Basta substituir a lâmina. A lâmina curva pode guiar o material para a superfície vertical, de modo que as partes superior, média e inferior do anel do rolo de moagem possam ser retificadas, permitindo um desgaste uniforme, aumentando a área de trabalho efetiva e melhorando a eficiência da moagem, aumentando assim a produção e reduzindo o consumo. O custo, com uma vida útil teórica de 5 a 10 vezes maior que a da lâmina tradicional.

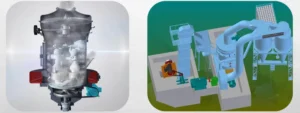

(3) Sistema avançado de circulação fechada, remoção de poeira e redução de ruído, escolha ecologicamente correta.
O sistema de fluxo de ar de toda a máquina circula em um estado fechado de pressão positiva e negativa. O exclusivo sistema de autocirculação de ar reduz significativamente a quantidade de poeira no ar de exaustão externo. É equipado com coletores de pó avançados com baixo ruído e atende totalmente aos padrões de proteção ambiental.
Parâmetros Técnicos
Nome e modelo | MGW110 | MGW138 | MGW175 | MGW215 |
Qtd. do rolo | 4 | 4 | 5 | 5 |
Diâmetro*altura do rolo (mm) | Ф350*200 | Ф460*240 | Ф520*280 | Ф640*320 |
Diâmetro interno* altura do anel (mm) | Ф1100*190 | Ф1380*240 | Ф1750*280 | Ф2150*320 |
Velocidade do eixo principal (rpm) | 130 | 96 | 75 | 65 |
Tamanho máximo de alimentação (mm) | <30 | <35 | <40 | <50 |
Tamanho da saída (mm) | 1.6-0.038 | 1.6-0.038 | 1.6-0.038 | 1.6-0.038 |
Capacidade(t/h) | 3.5-10 | 6.5-15 | 13-20 | 30-45 |
Dimensão geral (mm) | 7385*7700*8200 | 10920*9470*10227 | 12275*9555*9916 | 14730*10860*10341 |
Motor principal do moinho | 55 | 110 | 185 | 180 |
Motor classificador | 11 | 22 | 37 | 90 |
Motor do soprador | 55 | 110 | 200 | 315 |
Motor de elevador de caçamba | 3 | 3 | 4 | 11 |
Alimentador vibratório | 0.15 | 0.2 | 0.45 | 0.65 |
Perguntas Frequentes
Para escolher o modelo correto, quais informações devem ser solicitadas?
(1) Que tipo de matéria-prima você deseja moer? Você tem uma foto da sua matéria-prima?
(2) Qual é o tamanho original do seu mineral bruto antes de ser alimentado no moinho? E qual é a umidade?
(3) Qual a capacidade horária necessária? Quantas toneladas por hora?
(4) Após a moagem, qual o tamanho desejado? Por exemplo, 200 mesh, 325 mesh, etc.
Qual é o prazo de entrega?
20 dias úteis após o recebimento do sinal do Contrato.
Quais são as Suas Condições de Pagamento?
30% do valor total do contrato deverá ser pago por T/T como entrada, e 70% do valor total do contrato deverá ser pago por T/T após o comprador receber a notificação do vendedor de que os produtos estão prontos.
