Moinho Micronizador
Comparado a outros moinhos, o micronizador da série MSF oferece maior adaptabilidade, podendo produzir micropós com tamanhos que variam de 3 a 45 μm.
Introdução

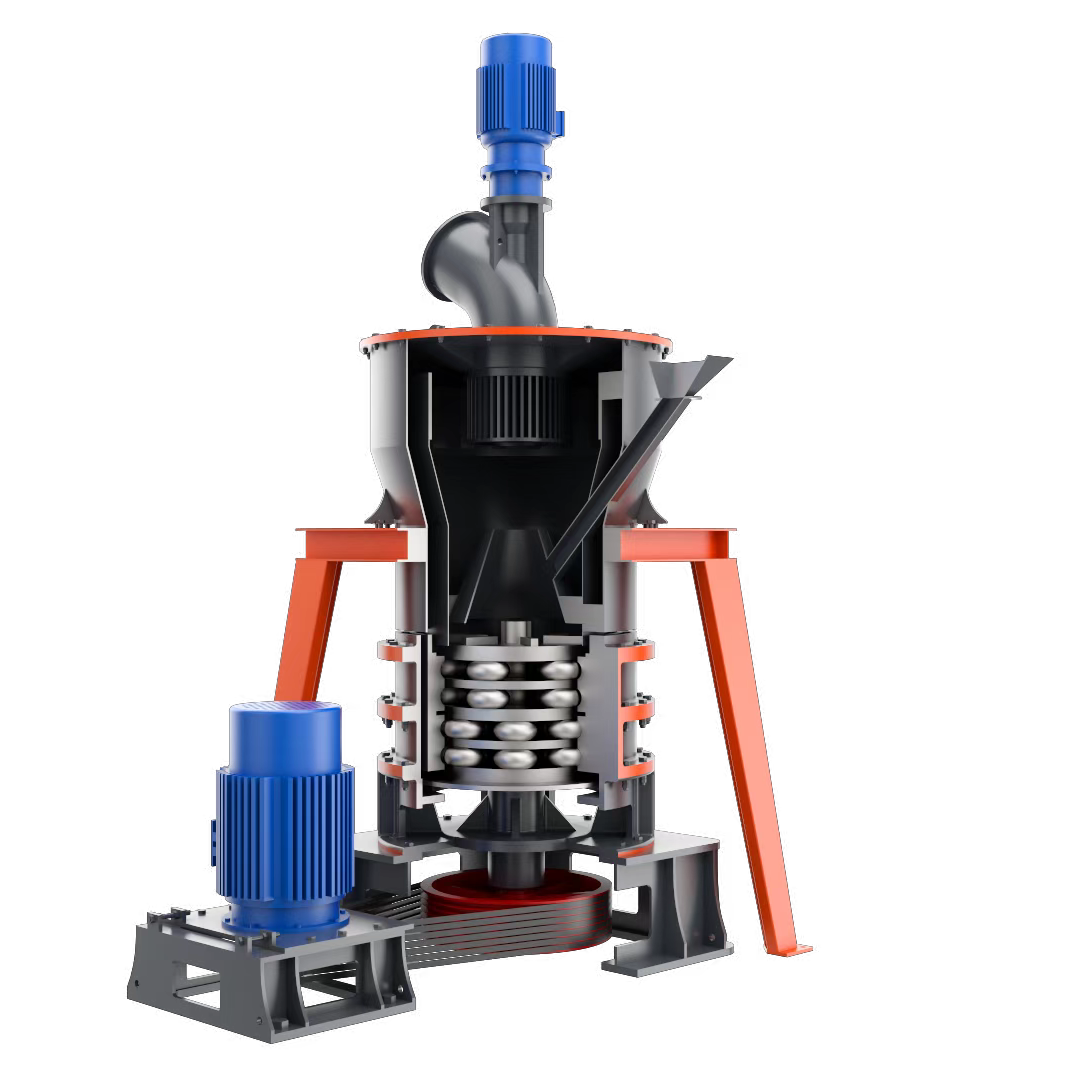

Um micronizador é um dispositivo que tritura materiais sólidos até transformá-los em pó. É frequentemente utilizado em metalurgia, materiais de construção, indústria química, mineração e outros setores.
Capacidade: 0,5-45 toneladas por hora
Tamanho de entrada: máximo 20 mm.
Tamanho de saída: malha 325 mesh a malha 3000 mesh, 5 mícrons a 47 mícrons
Equipes Principais

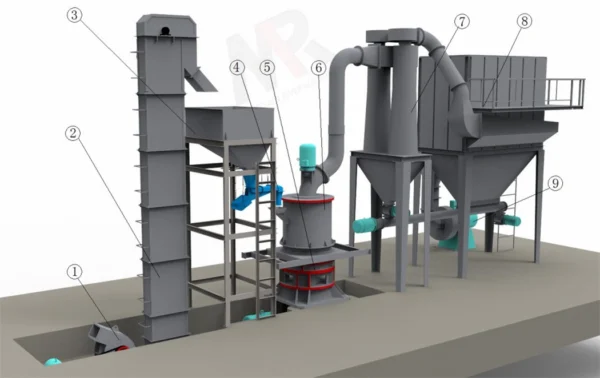

A planta completa de micronização da MSF consiste em: britador de martelo, elevador, silo, alimentador de correia, moinho, classificador de gaiola, filtro de mangas de pulso, ventilador, silenciador, compressor de ar, placa de controle PLC inteligente Siemens, etc.
Vantagens Técnicas
Alto grau de automação
(1) Adota dois modos de controle integrado por computador e controle manual;
(2) Partida com um botão, com notificação por computador e desligamento automático em caso de falha;
(3) Alimentador de correia, moinho principal e ventilador principal são interligados.
(3) Ajuste automático e uniforme da taxa de alimentação da matéria-prima de acordo com o fluxo do moinho principal e do ventilador para atingir a máxima eficiência de moagem.
(4) Equipado com um botão de controle manual, prepare-se para qualquer eventualidade.
(5) Equipado com um sistema de aplicativo para celular, para que você possa monitorar o status da produção mesmo quando estiver longe da sua planta de moagem.
Alta eficiência e baixo consumo:
Com a mesma finura do produto final e a mesma potência do motor, a produção é maior do que a de outros moinhos e o consumo de energia é 30% menor.
O produto tem uma ampla faixa ajustável: ajustando a velocidade do classificador, é possível produzir pó entre malha 150 mesh e malha 3000 mesh.
Parâmetros Técnicos
Contente | Modelo | ||||
MSF600 | MSF800 | MSF1000 | MSF1250 | MSF1680 | |
Quantidade de rolos (peças) | 12 | 21 | 28 | 32 | 44 |
Diâmetro do anel(mm) | φ600 | φ800 | φ 1000 | φ1250 | φ1680 |
Velocidade do eixo principal (rpm) | 250-280 | 230-240 | 180-200 | 135-155 | 120-130 |
Tamanho máximo de alimentação (mm) | 20 | 20 | 20 | 20 | 25 |
Tamanho final(mesh) | 325-2500 | 325-2500 | 325-2500 | 325-2000 | 325-2000 |
Capacidade (tph) | 0.2-3 | 0.5-4.5 | 1-8.5 | 2.5-14 | 5-25 |
Dimensão(m) | 11.5*3.5*5.2 | 13*3*5.8 | 18*4.6*8.6 | 14*9*10.25 | 16*5*11 |
Moinho principal (kw) | 45 | 75 | 132 | 200 | 315 |
Classificadora(kw) | 15 | 18.5 | 30 | 75 | 132 |
Ventilador(kw) | 37 | 45 | 75 | 132 | 200-220 |
Motor triturador de martelo(kw) | PC300×400 PC400×600 | PC400×600 | PC600×800 | PC600×800 | PC600×800 |
11/18.5 | 18.5 | 45 | 45 | 45 | |
Motor de elevador de caçamba(kw) | TH200×8.2m TH200×6.04m | TH200×9.79m | TH300×11.05m | TH300×13.55m | TH300*16.31m |
3 | 3 | 4 | 5.5 | 7.5 | |
Motor alimentador de correia(kw) | 300×60 ×1000mm | 300×60 ×1800mm | 300×60 ×1800mm | 400×80 ×2000mm | 400×80 ×2800mm |
1.1 | 1.5 | 1.5 | 1.5 | 2.2 | |
Coletor de pó pulsado | DMC96 | DMC120 | LDMC35-8 | LDMC64-9 | LDMC64-9 (2sets) |
DMC160 | |||||
Motor do transportador helicoidal de descarga(kw) | / | LS219-4.5 | LS245-6.2 | LS315-10.34 | LS315-10.34 (2sets) |
LS219-3 | |||||
/ | 3/3 | 4 | 7.5 | 7.5*2 | |
Motor do compressor de ar (kw) | KSH150D | KSH240D | LGY5-8 | LG6.2/8 | LG10/8 |
11 | 15 | 30 | 37 | 55 | |

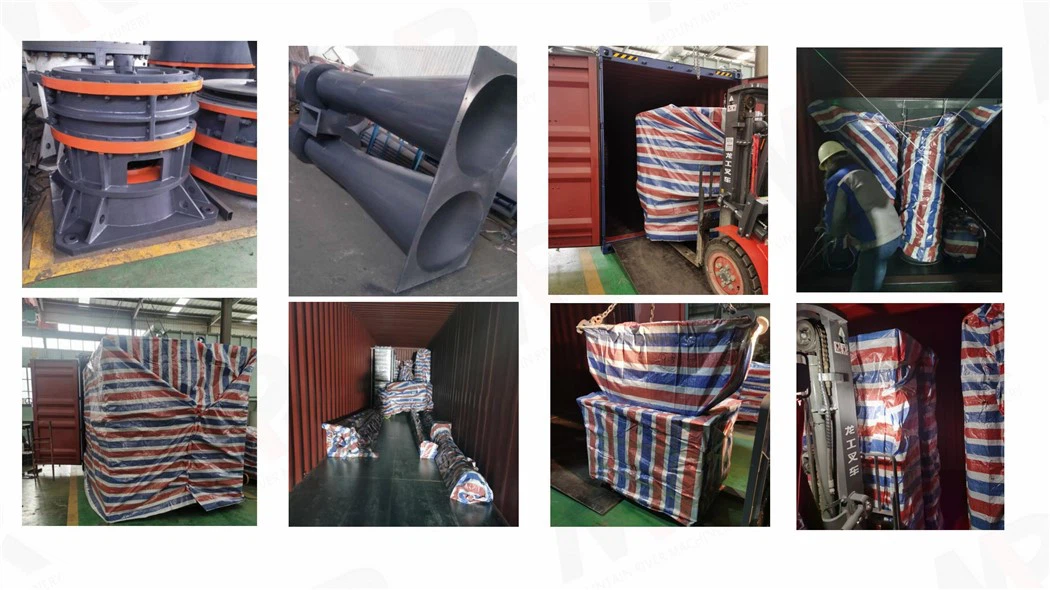

Embalagem e Envio
Ao enviar o moinho de micropó MSF para o exterior, sempre utilizamos contêineres para transporte marítimo. Em nossa fábrica, realizamos testes no moinho principal e, após a aprovação do nosso departamento de controle de qualidade, realizamos pintura antiferrugem e pintura de superfície antes do envio dos moinhos.
