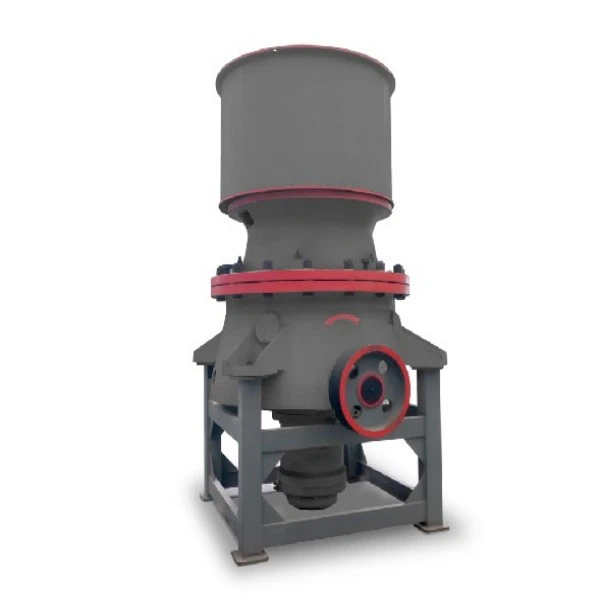

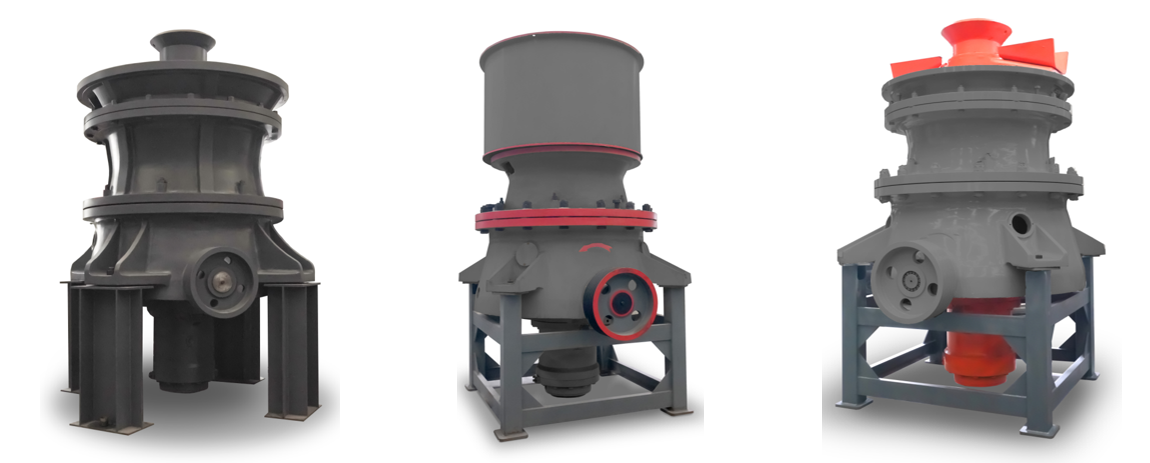

Britador Cônico Hidráulico Monocilíndrico HST
O britador cônico hidráulico monocilíndrico HST é um equipamento de britagem típico usado para britagem média e fina de materiais duros.
Introdução
O britador cônico hidráulico monocilíndrico HST adota a mais recente tecnologia. Possui nova estrutura, cavidade de laminação otimizada e sistema de controle automático inteligente, o que aumenta a eficiência da britagem e melhora o formato do produto final.
Aplicação
O britador cônico hidráulico monocilíndrico HST pode britar materiais como calcário, mármore, granito, brita, basalto, quartzo, minério de ferro, minério de cobre, minério de ouro, etc.

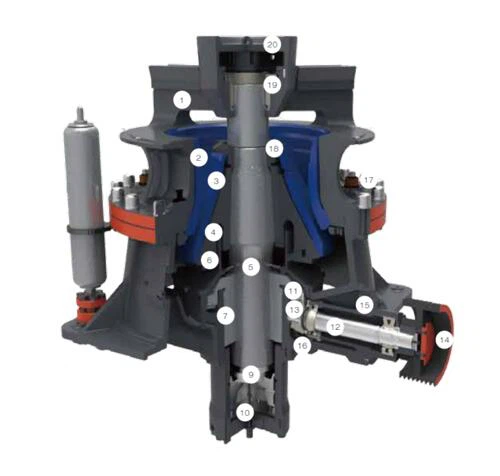

Estrutura Principal
(1) Estrutura superior | (2) Côncavo | (3) Manto | (4) Cone Móvel |
(5) Eixo principal | (6) Anel de vedação à prova de poeira | (7) Manga excêntrica | (8) Quadro inferior |
(9) Rolamento de encosto | (10) Cilindro Hidráulico | (11) Engrenagem grande | (12) Eixo intermediário horizontal |
(13) Engrenagem pequena | (14)Polia | (15) Estrutura do eixo intermediário horizontal | (16) Retorno de óleo lubrificante |
(17)Porca de fixação côncava | (18) Porca de fixação do manto | (19) Rolamento superior | (20)Tampa do mancal superior |
Vantagens Técnicas
(1) Adotando o princípio de britagem por laminação, obtém-se melhor rendimento de produtos acabados cúbicos.
(2) Maior taxa de britagem, maior capacidade de produção, maior eficiência de produção.

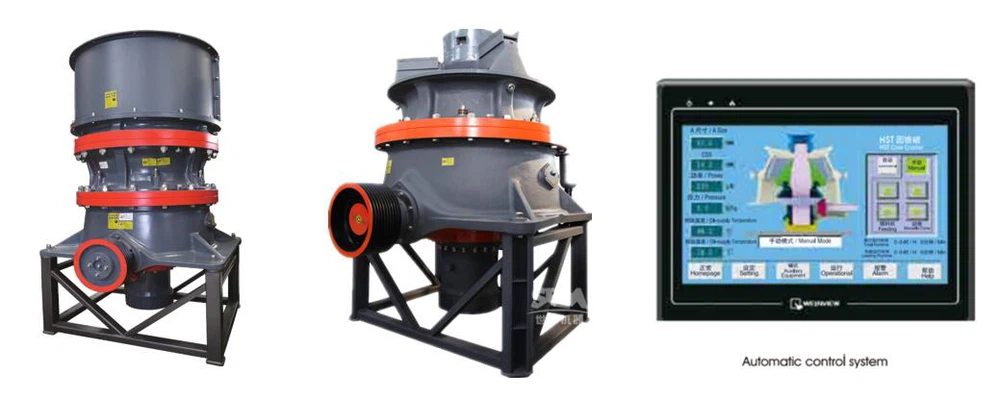

(3) Controle totalmente automático, menor custo operacional e maior ciclo de vida útil.
(4) Múltiplas cavidades para atender a diversos requisitos de processo.
Parâmetros Técnicos
Modelo | Cavidade | Abertura de alimentação (mm) | Tamanho mínimo de descarga (mm) | Capacidade (t/h) | Poder(kw) | Dimensão geral (mm) |
HST100 | EC | 240 | 22 | 85-170 | 90 | 1550X1575 X2545 |
MC | 200 | 19 | 70-130 | |||
F | 135 | 10 | 45-115 | 1550X1575 X1965 | ||
MF | 65 | 8 | 35-80 | |||
EF | 35 | 4 | 27-60 | |||
HST160 | EC | 360 | 25 | 120-345 | 132 (Max 160) | 1875X1920 X3195 |
MC | 300 | 22 | 105-305 | |||
C | 235 | 19 | 90-275 | |||
F | 185 | 13 | 66-210 | 1875X1920 X2400 | ||
MF | 90 | 10 | 65-165 | |||
EF | 50 | 6 | 48-105 | |||
HST250 | EC | 450 | 35 | 255-605 | 220 (Max 250) | 2100X2320 X4096 |
MC | 400 | 29 | 215-515 | |||
C | 300 | 25 | 190-490 | |||
F | 215 | 16 | 110-395 | 2100X2320 X2780 | ||
MF | 110 | 13 | 115-340 | |||
EF | 70 | 8 | 90-255 | |||
HST315 | EC | 560 | 41 | 335-1050 | 315 | 2380X2735 X4630 |
MC | 500 | 38 | 305-895 | |||
F | 275 | 16 | 170-665 | 2380X2735 X3265 | ||
MF | 135 | 16 | 190-505 | |||
EF | 65 | 13 | 205-320 | |||
HST500 | EC | 560 | 54 | 575-1505 | 500 | 2490X2909 X4892 |
MC | 465 | 54 | 550-1435 | |||
F | 315 | 16 | 290-900 | |||
MF | 265 | 16 | 330-1015 | 2490X2909 X4267 | ||
EF | 195 | 16 | 315-975 |
