Britador de Cone Hidráulico Multicilíndrico HP

Capacidade: 120-550 t/h

Britagem média e fina / Adequado para cimento, materiais refratários, cerâmica, etc.

Click Here

O britador de cone Symons CS é uma versão aprimorada do britador de cone de mola tradicional, capaz de britar diversos materiais, como calcário, mármore, minério de cobre e minério de ouro.

Vantagens técnicas

Design de Cavidade Otimizado e Curso Ajustável

A combinação perfeita entre o curso de britagem, a velocidade de britagem e o design da cavidade de britagem aumenta a produção em 35% a 50% em comparação com os britadores de cone tradicionais.

Boa Forma de Pedras Britadas

Ao otimizar o formato da cavidade e utilizar o princípio de britagem por rolamento para triturar os materiais, a eficiência da britagem é aprimorada, resultando em melhor formato de partícula e granulometria do produto final.

Componentes de Transmissão Otimizados

Os componentes de transmissão e a estrutura de lubrificação e vedação foram otimizados em um projeto onde o eixo principal é fixo e a bucha excêntrica gira ao seu redor. Isso permite uma maior potência instalada.

Controle Totalmente Hidráulico

Desde a limpeza da cavidade e proteção contra sobrecarga até o ajuste e travamento, todo o processo é operado hidraulicamente. Isso resulta em uma operação mais estável, confiável e precisa, além de maior facilidade de uso.

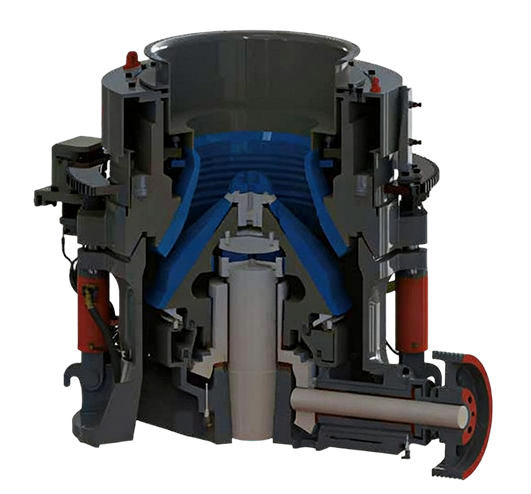

Estrutura Interna

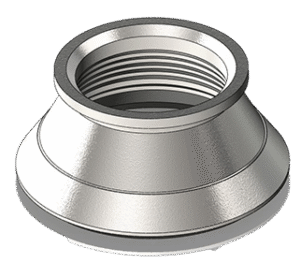

Côncavo

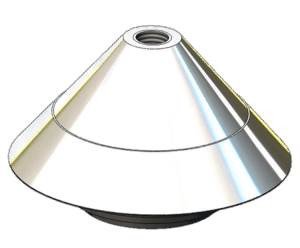

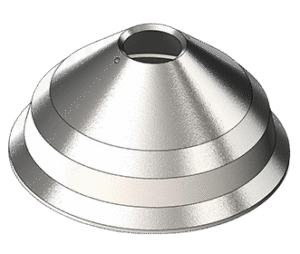

Manto

Azulejo Esférico

Manto

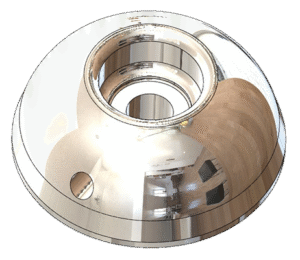

Ponta Cônica

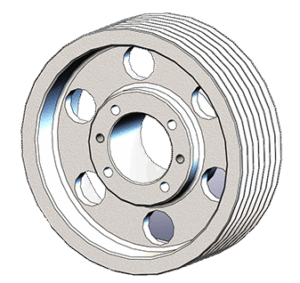

Polia Grande

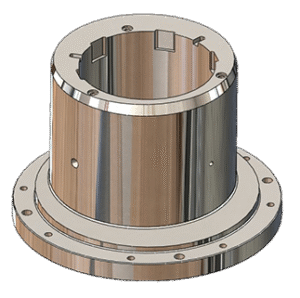

Manga Excêntrica

Seta

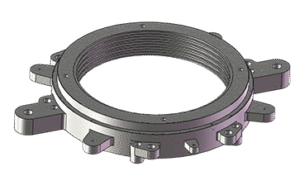

Manga de Suporte

Princípio de Funcionamento

O britador de cone hidráulico utiliza um motor para acionar a rotação do cone de britagem, formando uma câmara de britagem entre o cone e um revestimento fixo, sustentado por um cilindro hidráulico. O material entra e é britado por compressão e impacto. O sistema hidráulico ajusta a saída de descarga e a proteção contra sobrecarga em tempo real: descarrega automaticamente o minério ou recua quando a pressão aumenta e reinicia automaticamente após a descarga de objetos estranhos, garantindo uma britagem contínua e estável.

Ficha Técnica

Modelo	Cavidad	Discarga Mínimo (mm)	Apertura de Alimentación (mm)	Capacidad (t/h)	Potencia (kW)	Peso (t)
HP160	(F)Delgada	13	95	120-200	160	13.4
HP160	(M)Mediana	16	120	140-220	160	13.4
HP160	(C)Gruesa	19	190	160-250	160	13.4
HP220	(F)Delgada	13	105	150-210	220	18.1
HP220	(M)Mediana	16	150	170-250	220	18.1
HP220	(C)Gruesa	19	210	185-300	220	18.1
HP220	(EC)Extra Gruesa	25	230	220-400	220	18.1
HP400	(F)Delgada	16	135	260-400	400	37
HP400	(M)Mediana	22	210	330-450	400	37
HP400	(C)Gruesa	30	290	400-500	400	37
HP400	(EC)Extra Gruesa	38	330	440-550	400	37
